2017 Abarth 500 Notice d'entretien (in French)

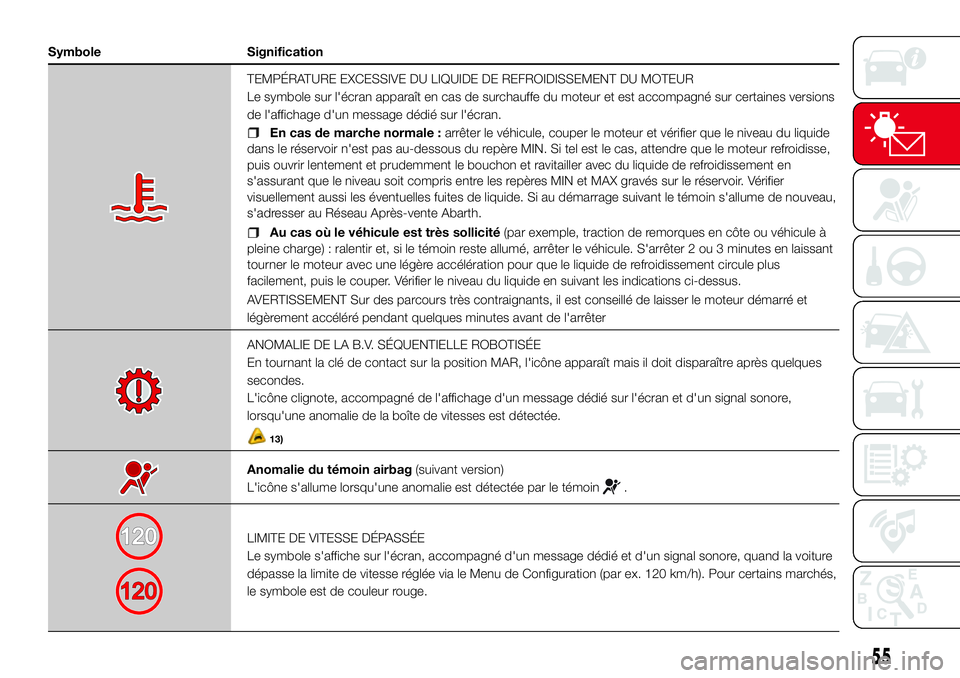

Symbole Signification
TEMPÉRATURE EXCESSIVE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le symbole sur l'écran apparaît en cas de surchauffe du moteur et est accompagné sur certaines versions
de l'affichage d'un message dédié sur l'écran.
En cas de marche normale :arrêter le véhicule, couper le moteur et vérifier que le niveau du liquide
dans le réservoir n'est pas au-dessous du repère MIN. Si tel est le cas, attendre que le moteur refroidisse,
puis ouvrir lentement et prudemment le bouchon et ravitailler avec du liquide de refroidissement en
s'assurant que le niveau soit compris entre les repères MIN et MAX gravés sur le réservoir. Vérifier
visuellement aussi les éventuelles fuites de liquide. Si au démarrage suivant le témoin s'allume de nouveau,
s'adresser au Réseau Après-vente Abarth.
Au cas où le véhicule est très sollicité(par exemple, traction de remorques en côte ou véhicule à
pleine charge) : ralentir et, si le témoin reste allumé, arrêter le véhicule. S'arrêter 2 ou 3 minutes en laissant
tourner le moteur avec une légère accélération pour que le liquide de refroidissement circule plus
facilement, puis le couper. Vérifier le niveau du liquide en suivant les indications ci-dessus.
AVERTISSEMENT Sur des parcours très contraignants, il est conseillé de laisser le moteur démarré et
légèrement accéléré pendant quelques minutes avant de l'arrêter
ANOMALIE DE LA B.V. SÉQUENTIELLE ROBOTISÉE
En tournant la clé de contact sur la position MAR, l'icône apparaît mais il doit disparaître après quelques
secondes.
L'icône clignote, accompagné de l'affichage d'un message dédié sur l'écran et d'un signal sonore,
lorsqu'une anomalie de la boîte de vitesses est détectée.
13)
Anomalie du témoin airbag(suivant version)
L'icône s'allume lorsqu'une anomalie est détectée par le témoin
.
LIMITE DE VITESSE DÉPASSÉE
Le symbole s'affiche sur l'écran, accompagné d'un message dédié et d'un signal sonore, quand la voiture
dépasse la limite de vitesse réglée via le Menu de Configuration (par ex. 120 km/h). Pour certains marchés,
le symbole est de couleur rouge.
55

Symbole Signification
PRÉSENCE POSSIBLE DE VERGLAS SUR LA ROUTE
Le symbole s'affiche sur l'écran quand la température extérieure est inférieure ou égaleà3°C.
Sur certaines versions, l'écran affiche le message dédié.
ANOMALIE DES CAPTEURS DE STATIONNEMENT
(suivant modèle)
Le symbole s'affiche sur l'écran, accompagné d'un message dédié, en cas d'anomalie des capteurs de
stationnement.
SERVICE (ENTRETIEN PROGRAMMÉ) ARRIVÉ À ÉCHÉANCE
Quand l'entretien programmé (“coupon de révision”) se rapproche de l'échéance prévue, le symbole
s'affiche sur l'écran, suivi du nombre de kilomètres/miles restant avant l'échéance d'entretien. Cet
affichage est automatique, clé sur MAR, lorsqu'il ne reste que 2 000 km (ou valeur équivalente en miles)
avant l'entretien ou bien 30 jours pour certains marchés ; cet affichage est proposé chaque fois que l'on
tourne la clé jusqu'à la position MAR ou tous les 200 km (ou valeur équivalente en miles) pour certains
marchés.
S'adresser au Réseau Après-vente Abarth qui est chargé, en plus des opérations d'entretien prévues dans
le « Plan d'Entretien Programmé », de la mise à zéro de l'affichage en question (réinitialisation).
SYSTÈME ASR
Le symbole sur l'écran s'allume, accompagné sur certaines versions de l'affichage d'un message dédié sur
l'écran, pour signaler un anomalie du système ASR.
ANOMALIE DU SYSTÈME HILL HOLDER
(suivant modèle)
Le symbole s'affiche sur l'écran, accompagné sur certaines versions de l'affichage d'un message dédié, en
cas d'anomalie du système Hill Holder.
Dans ce cas, s'adresser, dès que possible, au Réseau Après-vente Abarth.
56
PRÉSENTATION DU COMBINÉ DE BORD

Symbole Signification
SYSTÈME DE COUPURE DE CARBURANT
Le symbole s'affiche sur l'écran, accompagné d'un message dédié, en cas d'intervention du système de
coupure du carburant.
Pour connaître la procédure de réactivation du système de coupure du carburant, voir les indications du
paragraphe “Système de coupure du carburant" chapitre “En cas d'urgence".
ANOMALIE DU SYSTÈME DE COUPURE DU CARBURANT
Le symbole s'affiche sur l'écran, accompagné d'un message dédié, en cas d'anomalie du système de
coupure du carburant.
ANOMALIE DES FEUX EXTÉRIEURS
(suivant modèle)
Le symbole s'affiche sur l'écran, accompagné d'un message dédié, en cas d'anomalie d'un des feux
suivants :
feux de jour (D.R.L.)
feux de position
clignotants
feu arrière de brouillard
feux éclaireur de plaque.
L’anomalie qui se réfère à ces ampoules peut être : une ou plusieurs ampoules grillées, le fusible de
protection correspondant grillé ou bien l’interruption du branchement électrique.
ANOMALIE DES FEUX DE STOP
(suivant modèle)
Le symbole s'affiche sur l'écran, accompagné d'un message dédié, en cas d'anomalie des feux de stop.
L'anomalie en question pourrait être due à une ampoule grillée, au fusible de protection correspondant
grillé ou bien à l'interruption du branchement électrique correspondant.
57

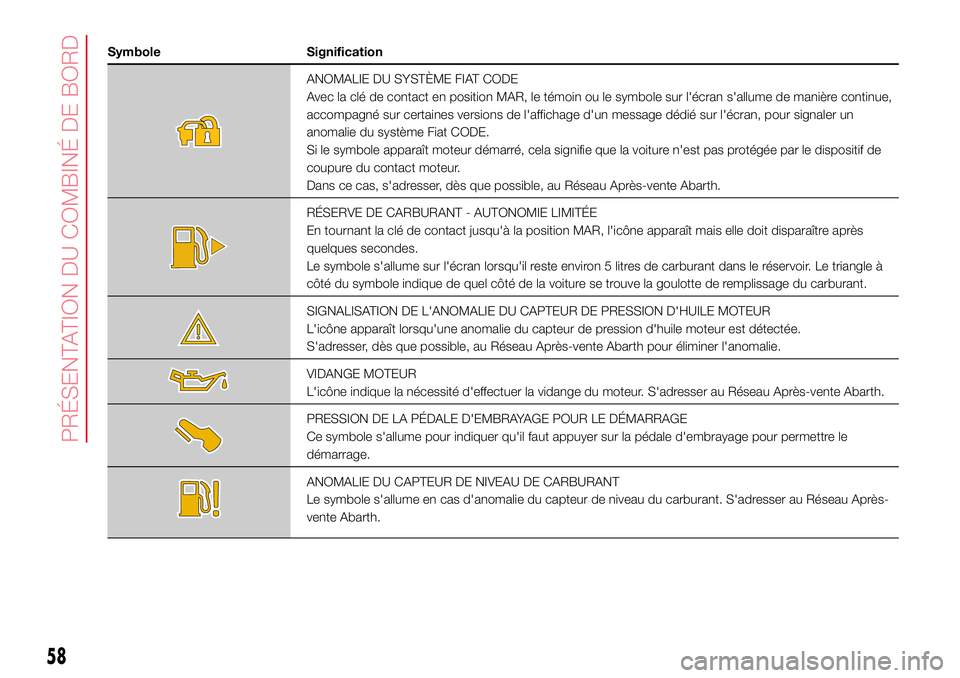

Symbole Signification
ANOMALIE DU SYSTÈME FIAT CODE
Avec la clé de contact en position MAR, le témoin ou le symbole sur l'écran s'allume de manière continue,
accompagné sur certaines versions de l'affichage d'un message dédié sur l'écran, pour signaler un
anomalie du système Fiat CODE.
Si le symbole apparaît moteur démarré, cela signifie que la voiture n'est pas protégée par le dispositif de
coupure du contact moteur.
Dans ce cas, s'adresser, dès que possible, au Réseau Après-vente Abarth.
RÉSERVE DE CARBURANT - AUTONOMIE LIMITÉE
En tournant la clé de contact jusqu'à la position MAR, l'icône apparaît mais elle doit disparaître après
quelques secondes.
Le symbole s'allume sur l'écran lorsqu'il reste environ 5 litres de carburant dans le réservoir. Le triangle à
côté du symbole indique de quel côté de la voiture se trouve la goulotte de remplissage du carburant.
SIGNALISATION DE L'ANOMALIE DU CAPTEUR DE PRESSION D'HUILE MOTEUR
L'icône apparaît lorsqu'une anomalie du capteur de pression d'huile moteur est détectée.
S'adresser, dès que possible, au Réseau Après-vente Abarth pour éliminer l'anomalie.
VIDANGE MOTEUR
L'icône indique la nécessité d'effectuer la vidange du moteur. S'adresser au Réseau Après-vente Abarth.
PRESSION DE LA PÉDALE D'EMBRAYAGE POUR LE DÉMARRAGE
Ce symbole s'allume pour indiquer qu'il faut appuyer sur la pédale d'embrayage pour permettre le
démarrage.
ANOMALIE DU CAPTEUR DE NIVEAU DE CARBURANT
Le symbole s'allume en cas d'anomalie du capteur de niveau du carburant. S'adresser au Réseau Après-
vente Abarth.
58
PRÉSENTATION DU COMBINÉ DE BORD

Symbole Signification
CORRECTEUR D'ASSIETTE DES PHARES
L'icône, conjointement avec un chiffre, indique la profondeur du faisceau lumineux émis par les feux de
croisement.
ATTENTION
33)Si le témoinne s'allume pas lorsqu'on tourne la clé sur MAR ou qu'il reste allumé pendant la marche, il s'agit peut-être d'une
anomalie des systèmes de maintien ; si tel est le cas, les airbags ou les prétensionneurs pourraient ne pas s'activer en cas d'accident ou,
plus rarement, s'activer intempestivement. Avant de continuer, contacter au plus vite le Réseau Après-vente Abarth pour faire immédiatement
contrôler le système.
34)L'anomalie du témoin
est signalée par le symboleallumé sur l'écran. Dans ce cas, le témoinpourrait ne pas signaler les
anomalies éventuelles des systèmes de retenue. Avant de continuer, s'adresser au Réseau Après-vente Abarth pour faire immédiatement
contrôler le système.
35)Si le témoin
s'allume en roulant (accompagné sur certaines versions de l'affichage d'un message sur l'écran), s'arrêter
immédiatement et s'adresser au Réseau Après-vente Abarth.
36)Si le témoin
s'allume en roulant (accompagné sur certaines versions de l'affichage d'un message sur l'écran), couper
immédiatement le contact moteur et s'adresser au Réseau Après-vente Abarth.
37)Selon les versions, le clignotement du témoin ou l'allumage du symbole de manière continue signale une anomalie du système. Dans ce
cas, s'adresser au Réseau Après-vente Abarth pour faire contrôler le système.
38)Si, en tournant la clé sur MAR, le témoin
ne s'allume pas ou si, en roulant, il s'allume de manière continue ou il clignote (accompagné
sur certaines versions de l'affichage d'un message sur l'écran), s'adresser le plus tôt possible au Réseau Après-vente Abarth. Le
fonctionnement du témoin
peut être vérifié au moyen d'appareils spéciaux par les agents de contrôle de la circulation. Se conformer aux
normes en vigueur dans le pays concerné.
ATTENTION
13)En cas d'anomalie de la boîte de vitesses, s'adresser au Réseau Après-vente Abarth pour faire contrôler le système.
59

SÉCURITÉ
Ce chapitre est très important : il décrit
les systèmes de sécurité de série du
véhicule et fournit les indications
nécessaires pour les utiliser
correctement.SYSTÈMES DE SÉCURITÉ ACTIVE . 61
SYSTÈME ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 65
SYSTÈMES DE PROTECTION DES
OCCUPANTS .................................. 67
CEINTURES DE SÉCURITÉ............. 67
SYSTÈME S.B.R. (SEAT BELT
REMINDER) .................................... 69
PRÉTENSIONNEURS...................... 69
SYSTÈMES DE PROTECTION
POUR ENFANTS ............................. 71
SYSTÈME DE PROTECTION
SUPPLÉMENTAIRE (SRS) -
AIRBAGS ........................................ 79
60
SÉCURITÉ

SYSTÈMES DE
SÉCURITÉ ACTIVE
La voiture est équipée des dispositifs
de sécurité active suivants :
ABS (Anti-lock Braking System) ;
EBD (Electronic Brakingforce
Distribution) ;
DTC (Drag Torque Control ;
ESC (Electronic Stability Control) ;
HH (Hill Holder) ;
ASR (Antislip Regulation) ;
PBA (Panic Brake Assist) ;
TTC (Torque Transfert Control)
Pour le fonctionnement des systèmes,
voir les indications ci-dessous.
SYSTÈME ABS (Anti-lock
Braking System)
Ce système, partie intégrante du
système de freinage, empêche
le blocage et par conséquent le
patinage d'une ou de plusieurs roues,
quelles que soient les conditions de
la chaussée et l'intensité du freinage, en
garantissant ainsi le contrôle de la
voiture même en cas de freinage
d'urgence, ce qui optimise les
distances d'arrêt.Le système intervient lors du freinage
quand les roues sont sur le point de se
bloquer, normalement lors de freinages
d'urgence ou en cas de faible
adhérence, où les blocages peuvent
être plus fréquents.
Le système augmente également le
contrôle et la stabilité du véhicule si le
freinage se fait sur une surface ayant
une adhérence différenciée entre les
roues du côté droit et du côté gauche
ou dans un virage.
Le dispositif est complété par le
système EBD (Electronic Braking force
Distribution), qui répartit l'action de
freinage entre les roues avant et les
roues arrière.
Intervention du système
L'intervention de l'ABS se remarque à
la légère pulsation de la pédale de
frein accompagnée d'un bruit : c'est un
comportement tout à fait normal du
système lorsqu'il intervient.
39) 40) 41) 42) 43) 44) 45) 46) 47)
SYSTÈME DTC (Drag
Torque Control)
Le système empêche le blocage
possible des roues motrices qui
pourraient survenir quand, par exemple,
la pédale d'accélération est relâchée
soudainement ou dans l'éventualité de
changements de vitesse brusques dans
des conditions de faible adhérence.
Dans ces conditions, l'effet de freinage
du moteur pourrait causer le glissement
des roues motrices et donc la perte
de stabilité du véhicule. Dans ces cas le
système DTC intervient en redonnant
du couple au moteur à fin de conserver
la stabilité et améliorer la sécurité de
la voiture.
SYSTÈME ESC
(Electronic Stability
Control)
Le système ESC améliore le contrôle de
la direction et la stabilité de la voiture
dans les différentes conditions de
conduite. Il corrige le sous-virage et le
survirage de la voiture, en répartissant
le freinage sur les roues d'une façon
appropriée. Par ailleurs, le couple fourni
par le moteur peut aussi être réduit de
sorte à conserver le contrôle de la
voiture.
61

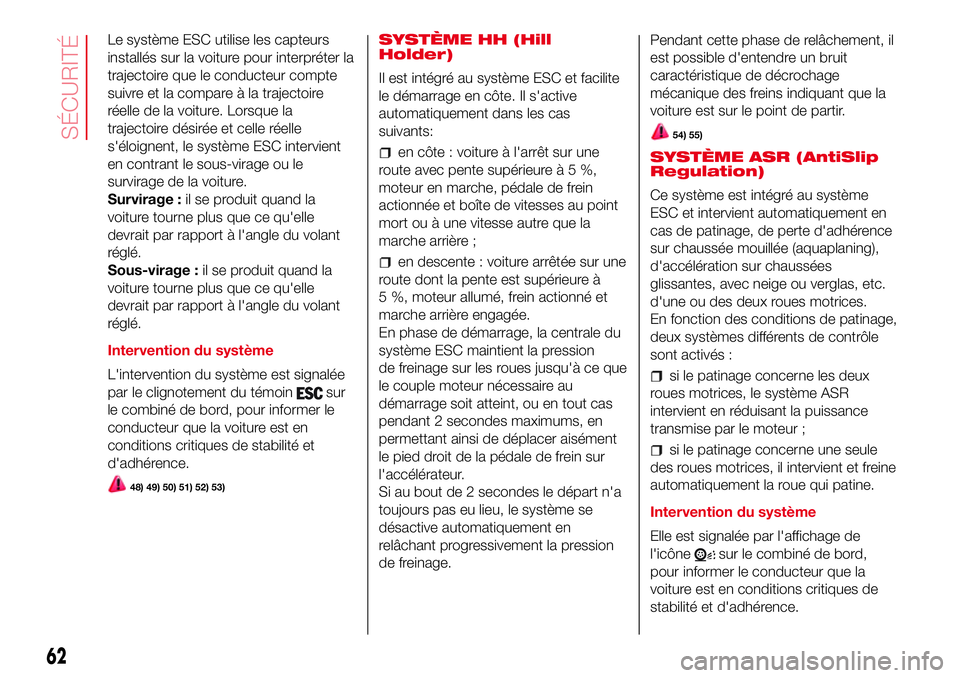

Le système ESC utilise les capteurs
installés sur la voiture pour interpréter la
trajectoire que le conducteur compte
suivre et la compare à la trajectoire
réelle de la voiture. Lorsque la
trajectoire désirée et celle réelle
s'éloignent, le système ESC intervient
en contrant le sous-virage ou le
survirage de la voiture.
Survirage :il se produit quand la
voiture tourne plus que ce qu'elle
devrait par rapport à l'angle du volant
réglé.
Sous-virage :il se produit quand la
voiture tourne plus que ce qu'elle
devrait par rapport à l'angle du volant
réglé.
Intervention du système
L'intervention du système est signalée
par le clignotement du témoin
sur
le combiné de bord, pour informer le
conducteur que la voiture est en
conditions critiques de stabilité et
d'adhérence.
48) 49) 50) 51) 52) 53)
SYSTÈME HH (Hill
Holder)
Il est intégré au système ESC et facilite
le démarrage en côte. Il s'active
automatiquement dans les cas
suivants:
en côte : voiture à l'arrêt sur une
route avec pente supérieureà5%,
moteur en marche, pédale de frein
actionnée et boîte de vitesses au point
mort ou à une vitesse autre que la
marche arrière ;
en descente : voiture arrêtée sur une
route dont la pente est supérieure à
5 %, moteur allumé, frein actionné et
marche arrière engagée.
En phase de démarrage, la centrale du
système ESC maintient la pression
de freinage sur les roues jusqu'à ce que
le couple moteur nécessaire au
démarrage soit atteint, ou en tout cas
pendant 2 secondes maximums, en
permettant ainsi de déplacer aisément
le pied droit de la pédale de frein sur
l'accélérateur.
Si au bout de 2 secondes le départ n'a
toujours pas eu lieu, le système se
désactive automatiquement en
relâchant progressivement la pression
de freinage.Pendant cette phase de relâchement, il
est possible d'entendre un bruit
caractéristique de décrochage
mécanique des freins indiquant que la
voiture est sur le point de partir.
54) 55)
SYSTÈME ASR (AntiSlip
Regulation)
Ce système est intégré au système
ESC et intervient automatiquement en
cas de patinage, de perte d'adhérence
sur chaussée mouillée (aquaplaning),
d'accélération sur chaussées
glissantes, avec neige ou verglas, etc.
d'une ou des deux roues motrices.
En fonction des conditions de patinage,
deux systèmes différents de contrôle
sont activés :
si le patinage concerne les deux
roues motrices, le système ASR
intervient en réduisant la puissance
transmise par le moteur ;
si le patinage concerne une seule
des roues motrices, il intervient et freine
automatiquement la roue qui patine.
Intervention du système
Elle est signalée par l'affichage de
l'icône
sur le combiné de bord,
pour informer le conducteur que la
voiture est en conditions critiques de
stabilité et d'adhérence.
62
SÉCURITÉ
