2017 Abarth 500 Libretto Uso Manutenzione (in Italian)

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
VOLUME BAGAGLIAIO Capacità con vettura scarica (norme V.D.A.) = 185 dm3
AB C D EFG I
366077023005901485 1415/1409(*)16271408/1402(*)
(*) Con pneumatici 205/40 R17
118AB0A0292C
143
11-3-2016 6:27 Pagina 143

PESI
Pesi (kg)
595 – 135CV
(*)595C –
135CV
(*)595 – 145CV 595C – 145CV
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)1035 10751035(**)
/1045(***)1075(**)
/1085(***)
Portata utile compreso il guidatore 390 355
390(**) /380(***)355(**) /345(***)
Carichi massimi ammessi(****)
– asse anteriore 830 830 830 830
– asse posteriore 640 640 640 640
– totale 1425 1430 1425 1430
Carichi trainabili
– rimorchio frenato 800 800 800 800
– rimorchio non frenato 400 400 400 400
Carico massimo sul tetto 50 – 50 –
Carico massimo sulla sfera (rimorchio frenato) 60 60 60 60
(*) Per mercati ove previsto
(**) Versione con cambio manuale
(***) Versione con cambio sequenziale robotizzato
(****) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
144
DATI TECNICI

145
Pesi (kg)
595 – 160CV 595C – 160CV 595 – 165CV 595C – 165CV
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)1035(**)
/1045(***)
1075(**)/1085(***)1035(**)/1045(***)1075(**)/1085(***)
Portata utile compreso il guidatore
390(**) / (***)355(**) /345(***)390
365(**) /355(***)
Carichi massimi ammessi(****)
– asse anteriore 830 830 830 830
– asse posteriore 640 640 640 640
– totale 1425 14301425
(**)/1435(***)1440
Carichi trainabili
– rimorchio frenato 800 800 800 800
– rimorchio non frenato 400 400 400 400
Carico massimo sul tetto 50 – 50 –
Carico massimo sulla sfera (rimorchio frenato) 60 60 60 60
(**) Versione con cambio manuale
(***) Versione con cambio sequenziale robotizzato
(****) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
380

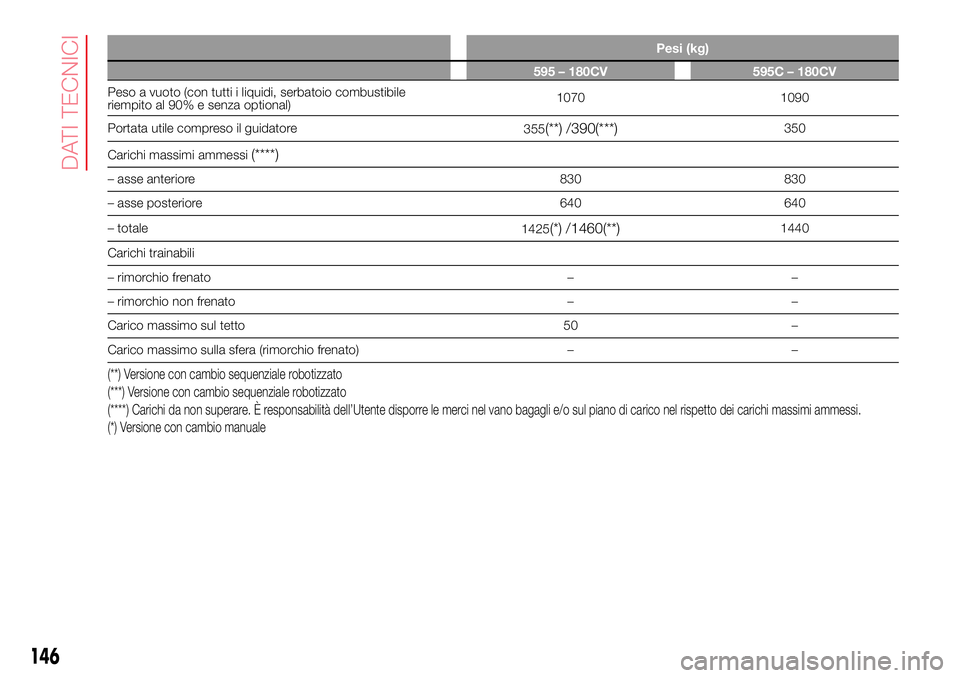

Pesi (kg)
595 – 180CV 595C – 180CV
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)1070 1090
Portata utile compreso il guidatore
355
(**) /390(***)350
Carichi massimi ammessi
(****)
– asse anteriore 830 830
– asse posteriore 640 640
– totale
1425
(*) /1460(**)1440
Carichi trainabili
– rimorchio frenato – –
– rimorchio non frenato – –
Carico massimo sul tetto 50 –
Carico massimo sulla sfera (rimorchio frenato) – –
(**) Versione con cambio sequenziale robotizzato
(***) Versione con cambio sequenziale robotizzato
(****) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(*) Versione con cambio manuale
146
DATI TECNICI

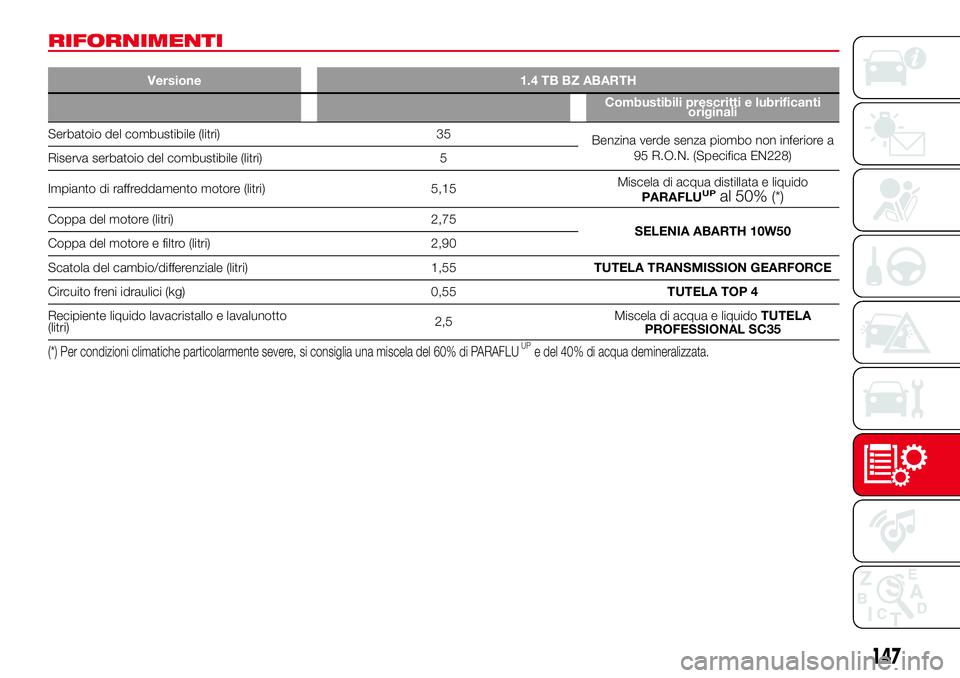

RIFORNIMENTI
Versione 1.4 TB BZ ABARTH
Combustibili prescritti e lubrificanti
originali
Serbatoio del combustibile (litri) 35
Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228)
Riserva serbatoio del combustibile (litri) 5
Impianto di raffreddamento motore (litri) 5,15Miscela di acqua distillata e liquido
PARAFLU
UPal 50%(*)
Coppa del motore (litri) 2,75
SELENIA ABARTH 10W50
Coppa del motore e filtro (litri) 2,90
Scatola del cambio/differenziale (litri) 1,55TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,55TUTELA TOP 4
Recipiente liquido lavacristallo e lavalunotto
(litri)2,5Miscela di acqua e liquidoTUTELA
PROFESSIONAL SC35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU e del 40% di acqua demineralizzata.
147
UP

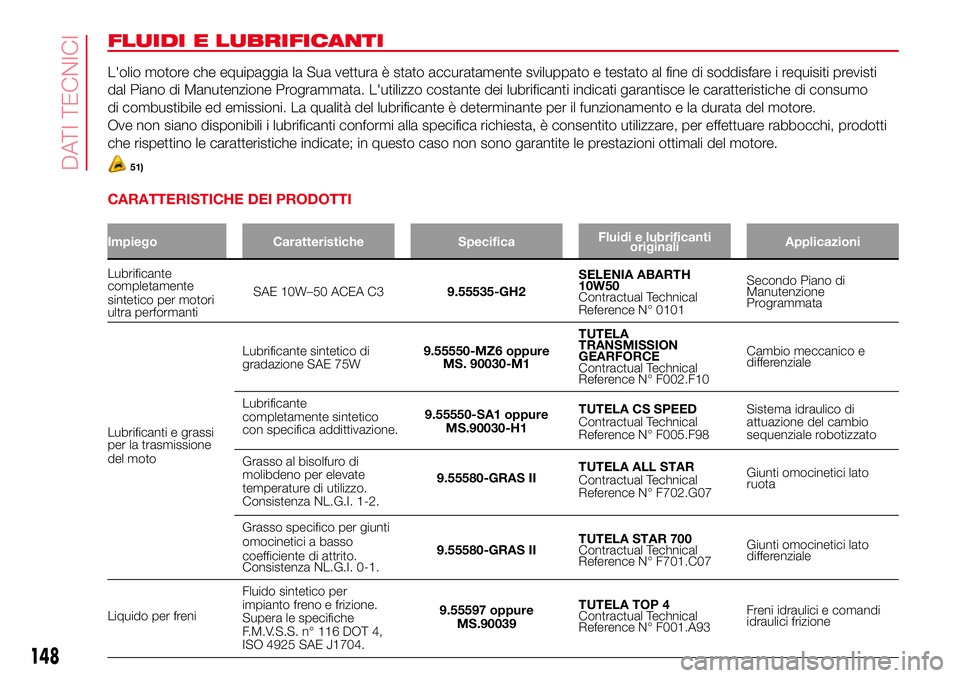

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti
dal Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo
di combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare rabbocchi, prodotti
che rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
51)
CARATTERISTICHE DEI PRODOTTI
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificante
completamente
sintetico per motori
ultra performantiSAE 10W–50 ACEA C39.55535-GH2SELENIA ABARTH
10W50
Contractual Technical
Reference N° 0101Secondo Piano di
Manutenzione
Programmata
Lubrificanti e grassi
per la trasmissione
del motoLubrificante sintetico di
gradazione SAE 75W9.55550-MZ6 oppure
MS. 90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambio meccanico e
differenziale
Lubrificante
completamente sintetico
con specifica
addittivazione.9.55550-SA1 oppure
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Sistema idraulico di
attuazione del cambio
sequenziale robotizzato
Grasso al bisolfuro di
molibdeno per elevate
temperature di utilizzo.
Consistenza NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per giunti
omocinetici a basso
coefficiente di attrito.
Consistenza NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
Liquido per freniFluido sintetico per
impianto freno e frizione.
Supera le specifiche
F.M.V.S.S. n° 116 DOT 4,
ISO 4925 SAE J1704.9.55597 oppure
MS.90039TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Freni idraulici e comandi
idraulici frizione
148
DATI TECNICI

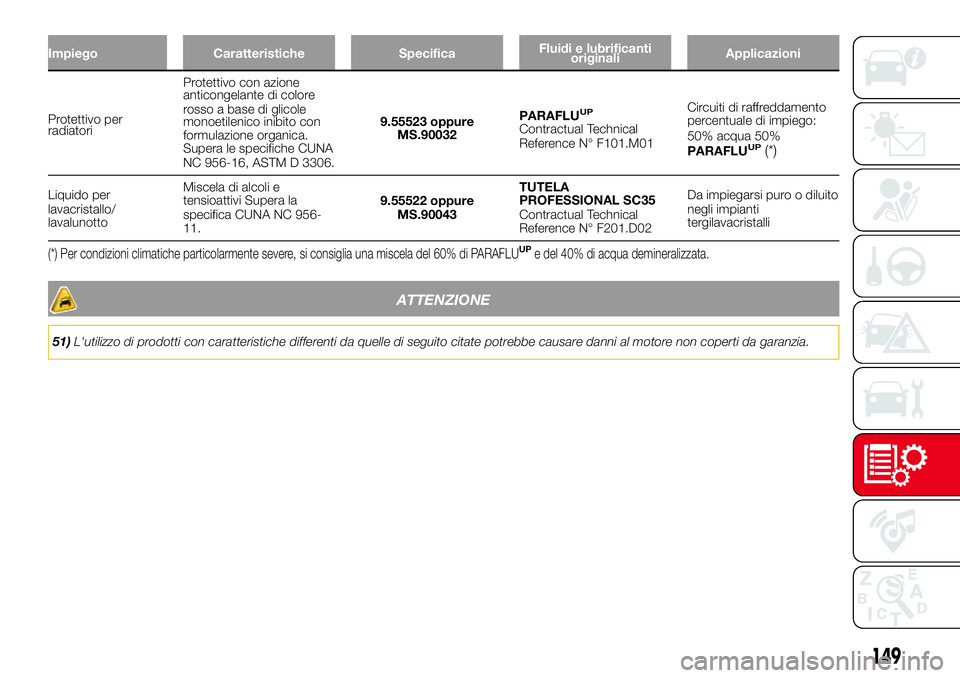

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Protettivo per
radiatoriProtettivo con azione
anticongelante di colore
rosso a base di glicole
monoetilenico inibito con
formulazione organica.
Supera le specifiche CUNA
NC 956-16, ASTM D 3306.9.55523 oppure
MS.90032PARAFLUUP
Contractual Technical
Reference N° F101.M01Circuiti di raffreddamento
percentuale di impiego:
50% acqua 50%
PARAFLU
UP(*)
Liquido per
lavacristallo/
lavalunottoMiscela di alcoli e
tensioattivi Supera la
specifica CUNA NC 956-
11.9.55522 oppure
MS.90043TUTELA
PROFESSIONAL SC35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro o diluito
negli impianti
tergilavacristalli
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
ATTENZIONE
51)L'utilizzo di prodotti con caratteristiche differenti da quelle di seguito citate potrebbe causare danni al motore non coperti da garanzia.
149

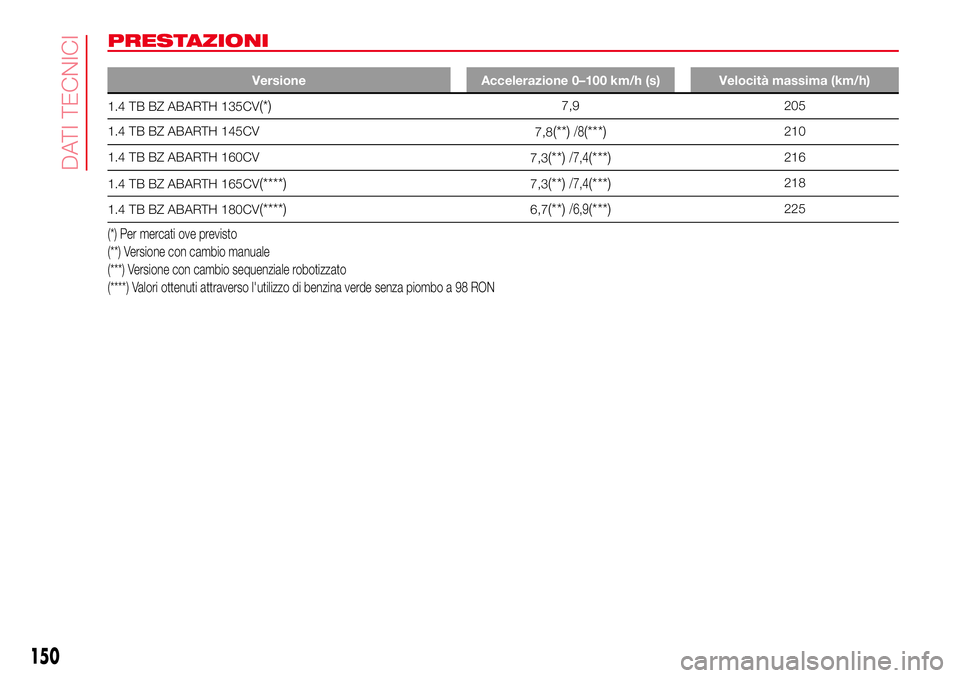

PRESTAZIONI
Versione Accelerazione 0–100 km/h (s) Velocità massima (km/h)
1.4 TB BZ ABARTH 135CV(*)7,9 205
1.4 TB BZ ABARTH 145CV
7,8
(**)/8(***)210
1.4 TB BZ ABARTH 160CV
7,3
(**)/7,4(***)216
1.4 TB BZ ABARTH 165CV
(****)7,3(**)/7,4(***)218
1.4 TB BZ ABARTH 180CV
(****)6,7(**)/6,9(***)225
(*) Per mercati ove previsto
(**) Versione con cambio manuale
(***) Versione con cambio sequenziale robotizzato
(****) Valori ottenuti attraverso l'utilizzo di benzina verde senza piombo a 98 RON
150
DATI TECNICI
