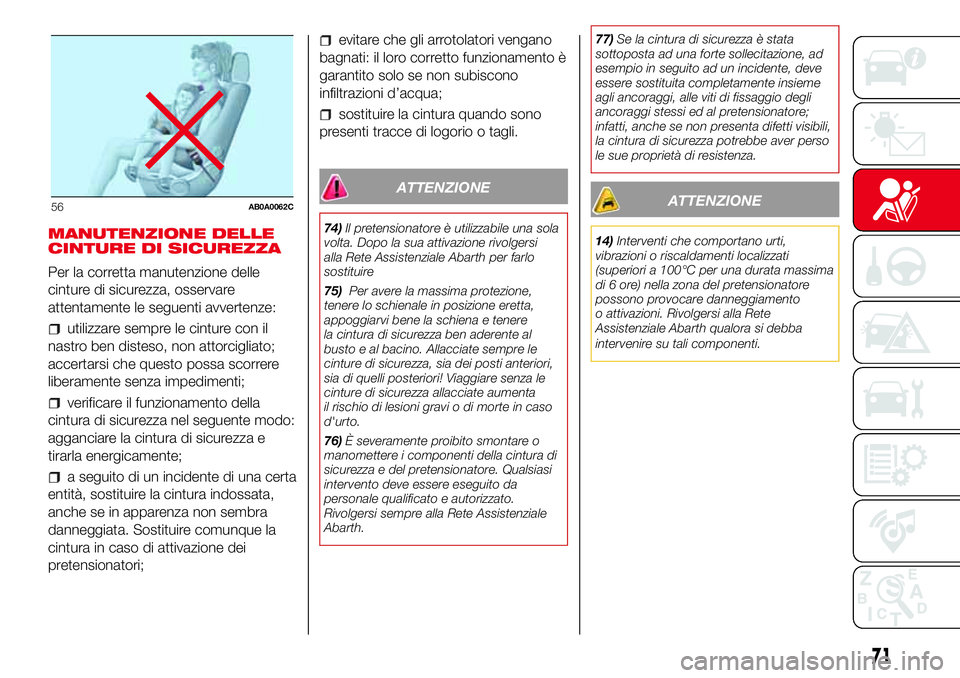

MANUTENZIONE DELLE
CINTURE DI SICUREZZA
Per la corretta manutenzione delle
cinture di sicurezza, osservare
attentamente le seguenti avvertenze:
utilizzare sempre le cinture con il
nastro ben disteso, non attorcigliato;
accertarsi che questo possa scorrere
liberamente senza impedimenti;
verificare il funzionamento della
cintura di sicurezza nel seguente modo:
agganciare la cintura di sicurezza e
tirarla energicamente;
a seguito di un incidente di una certa
entità, sostituire la cintura indossata,
anche se in apparenza non sembra
danneggiata. Sostituire comunque la
cintura in caso di attivazione dei
pretensionatori;
evitare che gli arrotolatori vengano
bagnati: il loro corretto funzionamento è
garantito solo se non subiscono
infiltrazioni d’acqua;
sostituire la cintura quando sono
presenti tracce di logorio o tagli.
ATTENZIONE
74)Il pretensionatore è utilizzabile una sola
volta. Dopo la sua attivazione rivolgersi
alla Rete Assistenziale Abarth per farlo
sostituire
75)Per avere la massima protezione,
tenere lo schienale in posizione eretta,
appoggiarvi bene la schiena e tenere
la cintura di sicurezza ben aderente al
busto e al bacino. Allacciate sempre le
cinture di sicurezza, sia dei posti anteriori,
sia di quelli posteriori! Viaggiare senza le
cinture di sicurezza allacciate aumenta
il rischio di lesioni gravi o di morte in caso
d'urto.
76)È severamente proibito smontare o
manomettere i componenti della cintura di
sicurezza e del pretensionatore. Qualsiasi
intervento deve essere eseguito da
personale qualificato e autorizzato.
Rivolgersi sempre alla Rete Assistenziale
Abarth.77)Se la cintura di sicurezza è stata
sottoposta ad una forte sollecitazione, ad
esempio in seguito ad un incidente, deve
essere sostituita completamente insieme
agli ancoraggi, alle viti di fissaggio degli
ancoraggi stessi ed al pretensionatore;
infatti, anche se non presenta difetti visibili,
la cintura di sicurezza potrebbe aver perso
le sue proprietà di resistenza.
ATTENZIONE
14)Interventi che comportano urti,
vibrazioni o riscaldamenti localizzati
(superiori a 100°C per una durata massima
di 6 ore) nella zona del pretensionatore
possono provocare danneggiamento
o attivazioni. Rivolgersi alla Rete
Assistenziale Abarth qualora si debba
intervenire su tali componenti.
56AB0A0062C
71

SISTEMI DI
PROTEZIONE PER
BAMBINI
TRASPORTARE BAMBINI
IN SICUREZZA
78) 79) 80) 81) 91)
Per la migliore protezione in caso di
urto tutti gli occupanti devono viaggiare
seduti e assicurati dagli opportuni
sistemi di ritenuta, compresi neonati e
bambini!
Questa prescrizione è obbligatoria,
secondo la direttiva 2003/20/CE, in tutti
i Paesi membri dell'Unione Europea.
I bambini di statura inferiore a 1,50
metri, fino a 12 anni di età, devono
essere protetti con idonei dispositivi di
ritenuta e dovrebbero essere alloggiati
nei posti posteriori.
Le statistiche sugli incidenti indicano
che i sedili posteriori offrono maggiore
garanzia di incolumità per i bambini.
I bambini, rispetto agli adulti, hanno la
testa, proporzionalmente più grande
e pesante rispetto al resto del corpo,
mentre muscoli e struttura ossea non
sono completamente sviluppati. Sono
pertanto necessari, per il loro corretto
trattenimento in caso di urto, sistemi
diversi dalle cinture degli adulti,al fine di
ridurre al minimo il rischio di lesioni in
caso di incidente, frenata o manovra
improvvisa.I bambini devono sedere in modo
sicuro e confortevole. Compatibilmente
con le caratteristiche dei seggiolini
utilizzati, si raccomanda di mantenere il
più a lungo possibile (almeno fino a
3-4 anni di età) i bambini in seggiolini
orientati contromarcia, in quanto questa
è la posizione più protettiva in caso di
urto.
La scelta del dispositivo di ritenuta
bambino più idoneo da utilizzare va
fatta in base al peso ed alle dimensioni
del bambino. Esistono differenti
tipologie di sistemi di ritenuta bambini,
che possono essere fissati alla vettura
mediante le cinture di sicurezza, oppure
mediante gli ancoraggi ISOFIX.
Si raccomanda di scegliere sempre il
sistema di ritenuta più adeguato al
bambino; per tale scopo si invita a
consultare sempre il Libretto di Uso e
Manutenzione fornito con il seggiolino
per essere certi che sia del tipo adatto
al bambino cui è destinato.
In Europa le caratteristiche dei sistemi
di ritenuta bambini sono regolamentate
dalla norma ECE-R44, che li suddivide
in cinque gruppi di peso:
Gruppo Fasce di peso
Gruppo 0 fino a 10 kg di peso
Gruppo 0+ fino a 13 kg di peso
Gruppo Fasce di peso
Gruppo 1 9 - 18 kg di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
Tutti i dispositivi di ritenuta devono
riportare i dati di omologazione, insieme
con il marchio di controllo, su una
targhetta solidamente fissata al
seggiolino, che non deve essere
assolutamente rimossa.
Nella Lineaccessori Abarth sono
disponibili seggiolini bambino adeguati
ad ogni gruppo di peso. Si consiglia
questa scelta, essendo stati
sperimentati specificatamente per le
vetture Abarth.
INSTALLAZIONE
SEGGIOLINO CON
CINTURE DI SICUREZZA
82) 83) 84) 85)
I seggiolini Universali che si installano
con le sole cinture di sicurezza sono
omologati sulla base della norma ECE
R44 e sono suddivisi in differenti gruppi
di peso.
AVVERTENZA Le figure sono solo
indicative per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
72
SICUREZZA

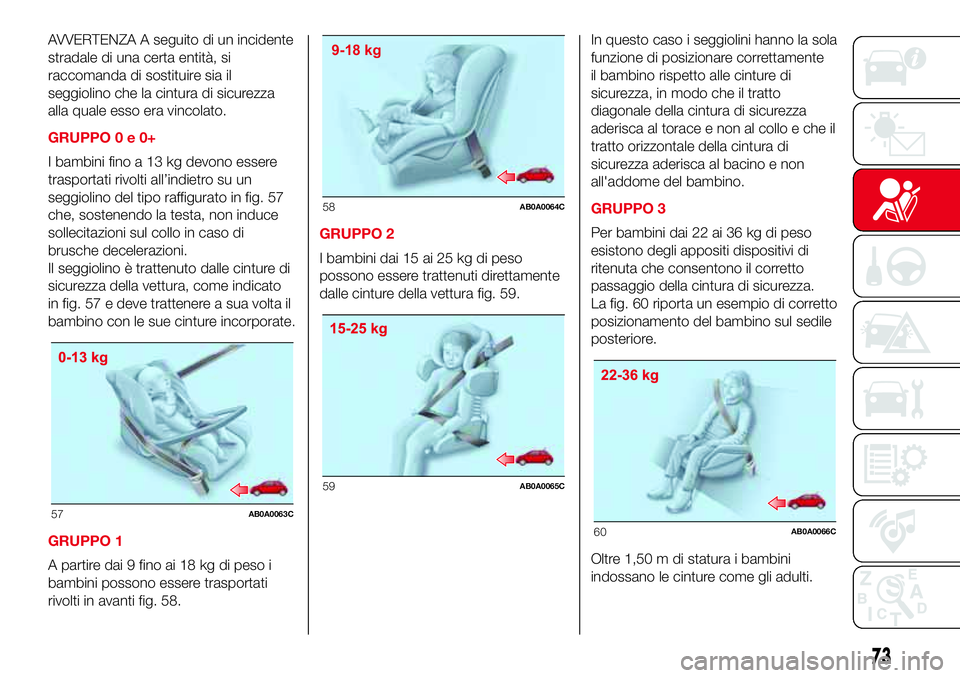

AVVERTENZA A seguito di un incidente
stradale di una certa entità, si
raccomanda di sostituire sia il
seggiolino che la cintura di sicurezza
alla quale esso era vincolato.
GRUPPO0e0+
I bambini fino a 13 kg devono essere
trasportati rivolti all’indietro su un
seggiolino del tipo raffigurato in fig. 57
che, sostenendo la testa, non induce
sollecitazioni sul collo in caso di
brusche decelerazioni.
Il seggiolino è trattenuto dalle cinture di
sicurezza della vettura, come indicato
in fig. 57 e deve trattenere a sua volta il
bambino con le sue cinture incorporate.
GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 58.
GRUPPO 2
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture della vettura fig. 59.In questo caso i seggiolini hanno la sola
funzione di posizionare correttamente
il bambino rispetto alle cinture di
sicurezza, in modo che il tratto
diagonale della cintura di sicurezza
aderisca al torace e non al collo e che il
tratto orizzontale della cintura di
sicurezza aderisca al bacino e non
all'addome del bambino.
GRUPPO 3
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 60 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.
Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
57AB0A0063C
9-18 kg
58AB0A0064C
59AB0A0065C
60AB0A0066C
73

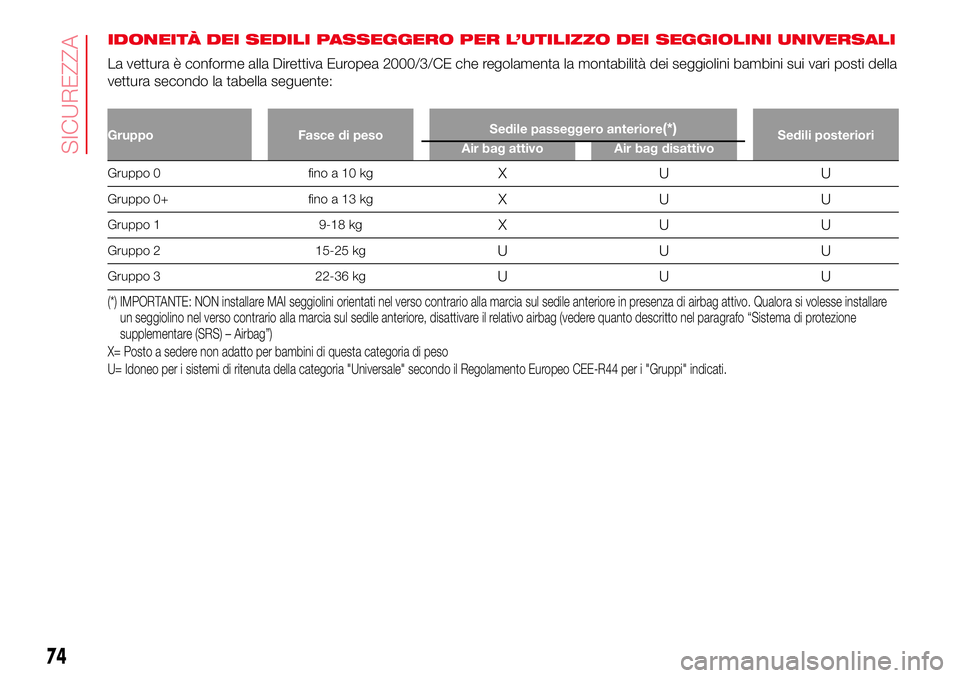

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo la tabella seguente:
Gruppo Fasce di pesoSedile passeggero anteriore(*)Sedili posteriori
Air bag attivo Air bag disattivo
Gruppo 0 fino a 10 kgXUU
Gruppo 0+ fino a 13 kgXUU
Gruppo 1 9-18 kgXUU
Gruppo 2 15-25 kgUUU
Gruppo 3 22-36 kgUUU
(*) IMPORTANTE: NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di airbag attivo. Qualora si volesse installare
un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo airbag (vedere quanto descritto nel paragrafo “Sistemadi protezione
supplementare (SRS) – Airbag”)
X= Posto a sedere non adatto per bambini di questa categoria di peso
U= Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi" indicati.
74
SICUREZZA

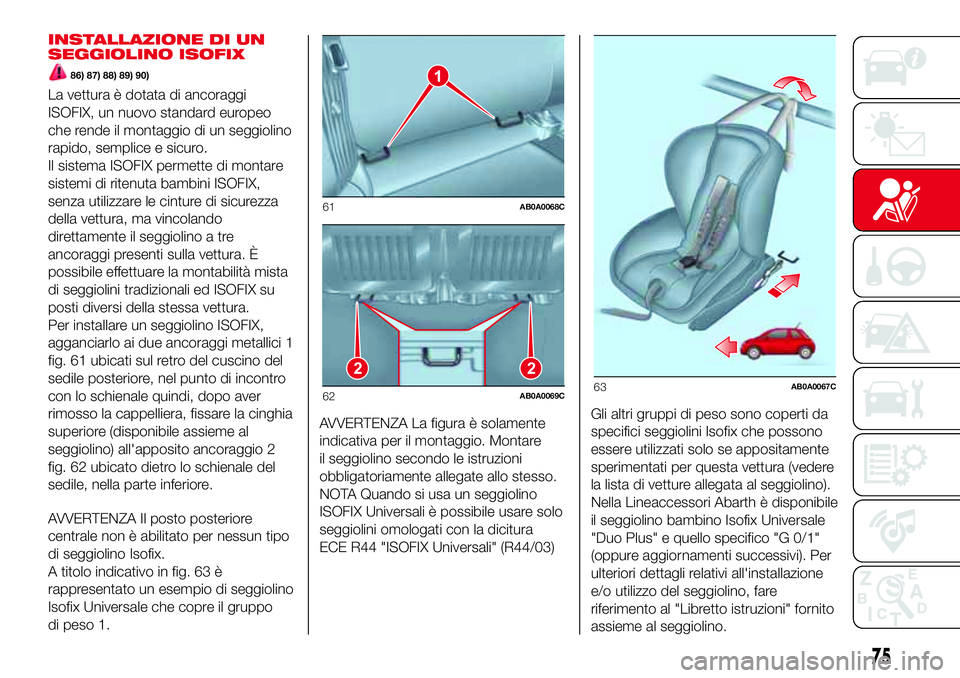

INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
86) 87) 88) 89) 90)
La vettura è dotata di ancoraggi
ISOFIX, un nuovo standard europeo
che rende il montaggio di un seggiolino
rapido, semplice e sicuro.
Il sistema ISOFIX permette di montare
sistemi di ritenuta bambini ISOFIX,
senza utilizzare le cinture di sicurezza
della vettura, ma vincolando
direttamente il seggiolino a tre
ancoraggi presenti sulla vettura. È
possibile effettuare la montabilità mista
di seggiolini tradizionali ed ISOFIX su
posti diversi della stessa vettura.
Per installare un seggiolino ISOFIX,
agganciarlo ai due ancoraggi metallici 1
fig. 61 ubicati sul retro del cuscino del
sedile posteriore, nel punto di incontro
con lo schienale quindi, dopo aver
rimosso la cappelliera, fissare la cinghia
superiore (disponibile assieme al
seggiolino) all'apposito ancoraggio 2
fig. 62 ubicato dietro lo schienale del
sedile, nella parte inferiore.
AVVERTENZA Il posto posteriore
centrale non è abilitato per nessun tipo
di seggiolino Isofix.
A titolo indicativo in fig. 63 è
rappresentato un esempio di seggiolino
Isofix Universale che copre il gruppo
di peso 1.AVVERTENZA La figura è solamente
indicativa per il montaggio. Montare
il seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
NOTA Quando si usa un seggiolino
ISOFIX Universali è possibile usare solo
seggiolini omologati con la dicitura
ECE R44 "ISOFIX Universali" (R44/03)Gli altri gruppi di peso sono coperti da
specifici seggiolini Isofix che possono
essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere
la lista di vetture allegata al seggiolino).
Nella Lineaccessori Abarth è disponibile
il seggiolino bambino Isofix Universale
"Duo Plus" e quello specifico "G 0/1"
(oppure aggiornamenti successivi). Per
ulteriori dettagli relativi all'installazione
e/o utilizzo del seggiolino, fare
riferimento al "Libretto istruzioni" fornito
assieme al seggiolino.
1
61AB0A0068C
22
62AB0A0069C63AB0A0067C
75

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini Isofix
su sedili dotati degli specifici ganci.
Gruppo di peso Orientamento seggiolino Classe di taglia Isofix Sedili posteriori laterali
Gruppo 0 fino a 10 kg Contromarcia EX
Gruppo 0+ fino a 13 kgContromarcia E
X
Contromarcia DX
Contromarcia CX
Gruppo 1 da 9 fino a 18 kgContromarcia D
X
Contromarcia CX
Frontemarcia BIUF
Frontemarcia BIIUF
Frontemarcia AIUF (*)
X: Posizione Isofix non adatta per sistemi di ritenuta bambini Isofix in questo gruppo di peso e/o in questa classe di taglie.
IUF: adatto per sistemi di ritenuta per bambini Isofix della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
(*) Per versioni 595C, questa posizione Isofix non è adatta per sistemi di ritenuta bambini Isofix in questo gruppo di peso e/o in questa classe di taglie.
76
SICUREZZA

Principali avvertenze da seguire per
trasportare bambini in modo sicuro
Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta in
caso d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 2 anni di età del
bambino.
Qualora sui sedili posteriori si installi
un seggiolino orientato contromarcia,
si raccomanda di posizionarlo in una
posizione più avanzata possibile
compatibilmente con la posizione del
sedile anteriore.
In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione a luce
fissa della spia
l'avvenuta
disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportare mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo
del bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
Non permettere al bambino di
mettere la parte diagonale della cintura
di sicurezza sotto le braccia o dietro
la schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di
urto.
In caso di incidente sostituire il
seggiolino per bambini con uno nuovo.
Inoltre far sostituire, a seconda della
tipologia di seggiolino installato, gli
ancoraggi isofix o la cintura di sicurezza
alla quale il seggiolino era vincolato.
ATTENZIONE
78)GRAVE PERICOLO. I seggiolini
bambino che si montano nel verso
opposto a quello di marcia NON vanno
installati sui sedili anteriori in presenza di air
bag passeggero attivo. L'attivazione
dell'air bag in caso di urto potrebbe
produrre lesioni mortali al bambino
trasportato indipendentemente dalla
gravità dell'urto. Si consiglia pertanto di
trasportare, sempre, i bambini seduti
sul proprio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione più
protetta in caso di urto.
79)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna
simbologia sull'etichetta ubicata sull'aletta
parasole. Attenersi sempre a quanto
riportato sull'aletta parasole lato
passeggero (vedere quanto descritto al
paragrafo "Air bag frontali").
80)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si
monta nel verso contrario di marcia, gli air
bag lato passeggero frontale e laterale
(Side bag) devono essere disattivati
agendo sul Menu principale del display,
verificandone l'avvenuta disattivazione
tramite l'accensione della spia
ubicata
sulla plancia in posizione centrale. Inoltre
il sedile passeggero dovrà essere regolato
nella posizione più arretrata, al fine di
evitare eventuali contatti del seggiolino
bambini con la plancia.
77

81)Non movimentare il sedile anteriore o
posteriore in presenza di un bambino
seduto od alloggiato nell'apposito
seggiolino.
82)Esistono seggiolini dotati di ganci
ISOFIX che permettono un ancoraggio
stabile al sedile senza utilizzare le cinture di
sicurezza della vettura. Consultare il
paragrafo "Installazione di un seggiolino
Isofix" per le istruzioni di montaggio.
83)Un montaggio scorretto del seggiolino
può rendere inefficace il sistema di
protezione. In caso di incidente, infatti, il
seggiolino potrebbe allentarsi ed il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di protezione
per neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal
Costruttore.
84)Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo con la
cintura di sicurezza oppure mediante gli
ancoraggi ISOFIX, oppure rimuoverlo dalla
vettura. Non lasciarlo svincolato all'interno
dell'abitacolo. In questo modo si evita
che, in caso di brusca frenata o di
incidente, possa provocare lesioni agli
occupanti.
85)Dopo aver installato un seggiolino
bambini, non movimentare il sedile:
rimuovere sempre il seggiolino prima di
eseguire qualsiasi tipo di regolazione.
86)Se un seggiolino Isofix Universale non è
fissato con tutti e tre gli ancoraggi, il
seggiolino non sarà in grado di proteggere
il bambino in modo corretto. In caso di
incidente il bambino potrebbe subire lesioni
gravi anche mortali.87)Montare il seggiolino solo a vettura
ferma. Il seggiolino è correttamente
ancorato alle staffe di predisposizione
quando si percepiscono gli scatti
che accertano l’avvenuto aggancio.
Attenersi in ogni caso alle istruzioni di
montaggio, smontaggio e posizionamento,
che il Costruttore del seggiolino è tenuto
a fornire con lo stesso.
88)Assicurarsi sempre che il tratto a
bandoliera della cintura di sicurezza non
passi sotto le braccia oppure dietro la
schiena del bambino. In caso di incidente
la cintura di sicurezza non sarà in grado
di trattenere il bambino, con il rischio
di provocarne lesioni anche mortali.
Il bambino deve pertanto sempre indossare
correttamente la propria cintura di
sicurezza.
89)Non utilizzare lo stesso ancoraggio
inferiore per installare più di un sistema di
protezione per bambini.
90)Se la vettura è stata coinvolta in un
incidente stradale di elevata severità far
sostituire gli ancoraggi ISOFIX ed il
seggiolino per bambini.
91)Se la vettura è stata coinvolta in un
incidente stradale di elevata severità far
sostituire sia il seggiolino sia la cintura
di sicurezza alla quale il seggiolino
era vincolato.SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) – AIR BAG
La vettura può essere dotata di:
air bag frontale per il guidatore;
air bag frontale per il passeggero;
air bag ginocchia lato guidatore;
air bag laterali anteriori per la
protezione di bacino, torace e spalla
(Side bag) di guidatore e passeggero;
air bag laterali per la protezione della
testa degli occupanti dei posti anteriori
e degli occupanti dei posti posteriori
laterali (Window bag).
AIRBAG FRONTALI
92) 109)
Gli air bag frontali (guidatore e
passeggero) e l'air bag per le ginocchia
del guidatore (ove presente)
proteggono gli occupanti dei posti
anteriori negli urti frontali di severità
medio-alta, mediante l'interposizione
del cuscino fra l'occupante ed il volante
o la plancia portastrumenti.
La mancata attivazione degli air bag
nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc...) non è
pertanto indice di malfunzionamento del
sistema.
78
SICUREZZA
