2017 Abarth 500 Libretto Uso Manutenzione (in Italian)

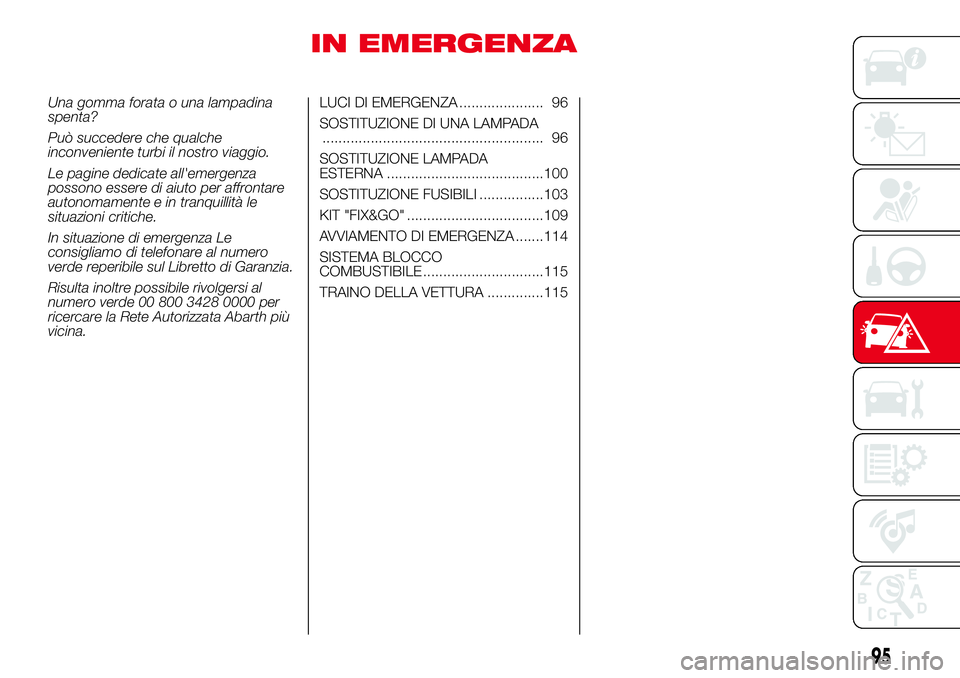

IN EMERGENZA
Una gomma forata o una lampadina
spenta?
Può succedere che qualche
inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza
possono essere di aiuto per affrontare
autonomamente e in tranquillità le
situazioni critiche.
In situazione di emergenza Le
consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia.
Risulta inoltre possibile rivolgersi al
numero verde 00 800 3428 0000 per
ricercare la Rete Autorizzata Abarth più
vicina.LUCI DI EMERGENZA ..................... 96
SOSTITUZIONE DI UNA LAMPADA
....................................................... 96
SOSTITUZIONE LAMPADA
ESTERNA .......................................100
SOSTITUZIONE FUSIBILI ................103
KIT "FIX&GO" ..................................109
AVVIAMENTO DI EMERGENZA .......114
SISTEMA BLOCCO
COMBUSTIBILE ..............................115
TRAINO DELLA VETTURA ..............115
95

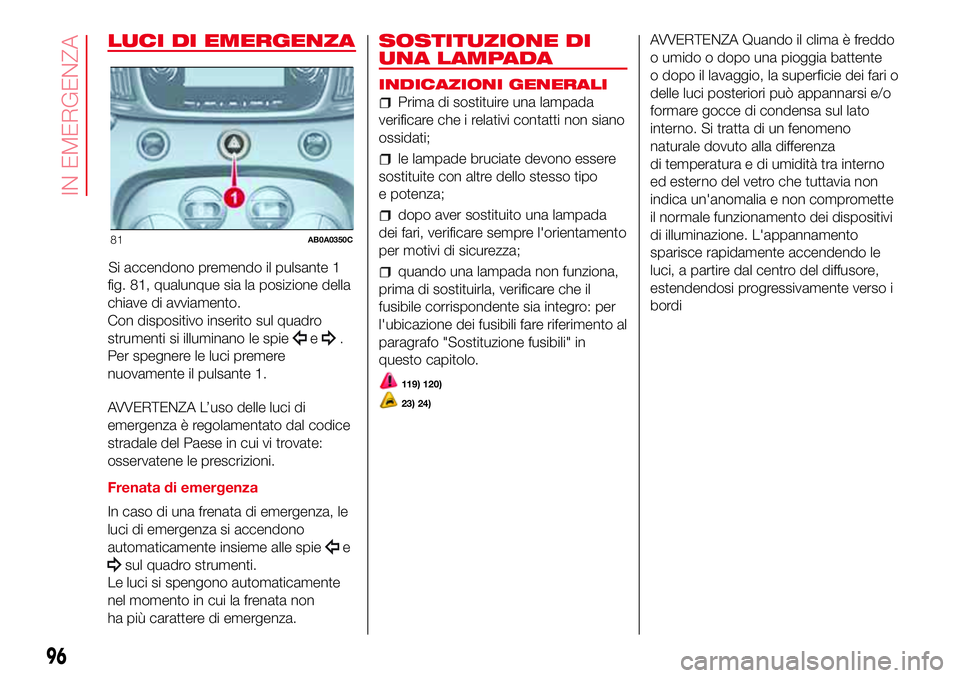

LUCI DI EMERGENZA
Si accendono premendo il pulsante 1
fig. 81, qualunque sia la posizione della
chiave di avviamento.
Con dispositivo inserito sul quadro
strumenti si illuminano le spie
e.
Per spegnere le luci premere
nuovamente il pulsante 1.
AVVERTENZA L’uso delle luci di
emergenza è regolamentato dal codice
stradale del Paese in cui vi trovate:
osservatene le prescrizioni.
Frenata di emergenza
In caso di una frenata di emergenza, le
luci di emergenza si accendono
automaticamente insieme alle spie
e
sul quadro strumenti.
Le luci si spengono automaticamente
nel momento in cui la frenata non
ha più carattere di emergenza.
SOSTITUZIONE DI
UNA LAMPADA
INDICAZIONI GENERALI
Prima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati;
le lampade bruciate devono essere
sostituite con altre dello stesso tipo
e potenza;
dopo aver sostituito una lampada
dei fari, verificare sempre l'orientamento
per motivi di sicurezza;
quando una lampada non funziona,
prima di sostituirla, verificare che il
fusibile corrispondente sia integro: per
l'ubicazione dei fusibili fare riferimento al
paragrafo "Sostituzione fusibili" in
questo capitolo.
119) 120)
23) 24)
AVVERTENZA Quando il clima è freddo
o umido o dopo una pioggia battente
o dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno
naturale dovuto alla differenza
di temperatura e di umidità tra interno
ed esterno del vetro che tuttavia non
indica un'anomalia e non compromette
il normale funzionamento dei dispositivi
di illuminazione. L'appannamento
sparisce rapidamente accendendo le
luci, a partire dal centro del diffusore,
estendendosi progressivamente verso i
bordi
81AB0A0350C
96
IN EMERGENZA

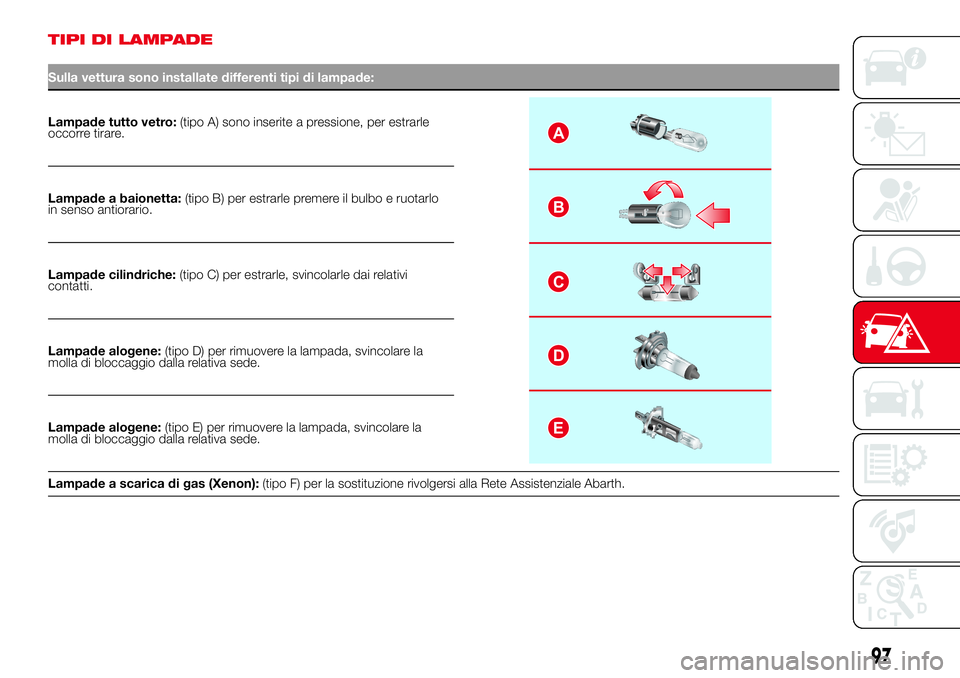

TIPI DI LAMPADE
Sulla vettura sono installate differenti tipi di lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione, per estrarle
occorre tirare.A
B
C
D
E
Lampade a baionetta:(tipo B) per estrarle premere il bulbo e ruotarlo
in senso antiorario.
Lampade cilindriche:(tipo C) per estrarle, svincolarle dai relativi
contatti.
Lampade alogene:(tipo D) per rimuovere la lampada, svincolare la
molla di bloccaggio dalla relativa sede.
Lampade alogene:(tipo E) per rimuovere la lampada, svincolare la
molla di bloccaggio dalla relativa sede.
Lampade a scarica di gas (Xenon):(tipo F) per la sostituzione rivolgersi alla Rete Assistenziale Abarth.
97

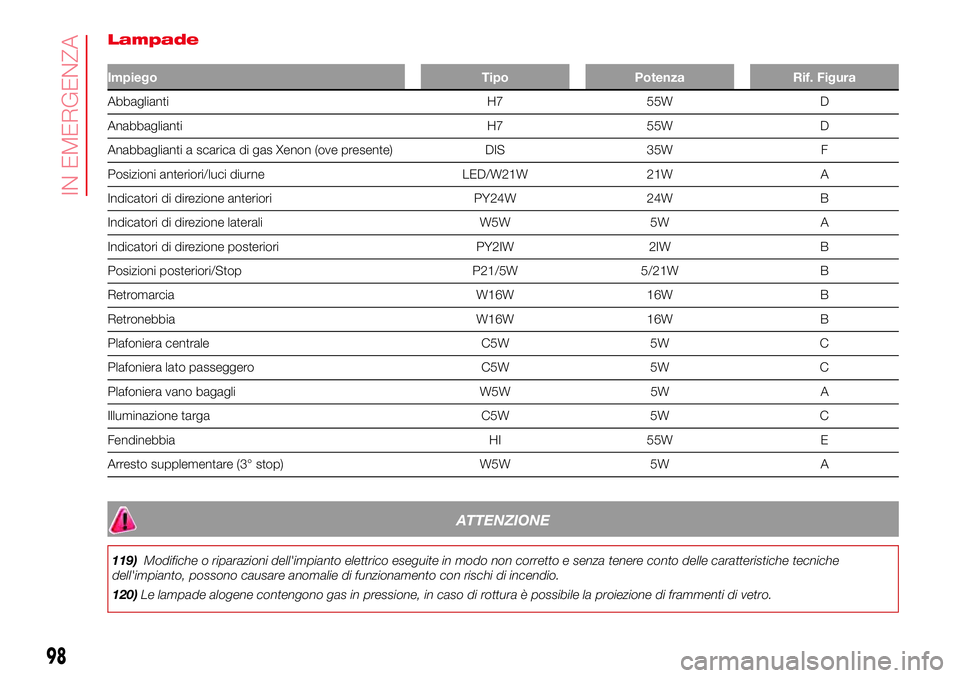

Lampade
Impiego Tipo Potenza Rif. Figura
Abbaglianti H7 55W D
Anabbaglianti H7 55W D
Anabbaglianti a scarica di gas Xenon (ove presente) DIS 35W F
Posizioni anteriori/luci diurne LED/W21W 21W A
Indicatori di direzione anteriori PY24W 24W B
Indicatori di direzione laterali W5W 5W A
Indicatori di direzione posteriori PY2IW 2IW B
Posizioni posteriori/Stop P21/5W 5/21W B
Retromarcia W16W 16W B
Retronebbia W16W 16W B
Plafoniera centrale C5W 5W C
Plafoniera lato passeggero C5W 5W C
Plafoniera vano bagagli W5W 5W A
Illuminazione targa C5W 5W C
Fendinebbia HI 55W E
Arresto supplementare (3° stop) W5W 5W A
ATTENZIONE
119)Modifiche o riparazioni dell'impianto elettrico eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
120)Le lampade alogene contengono gas in pressione, in caso di rottura è possibile la proiezione di frammenti di vetro.
98
IN EMERGENZA

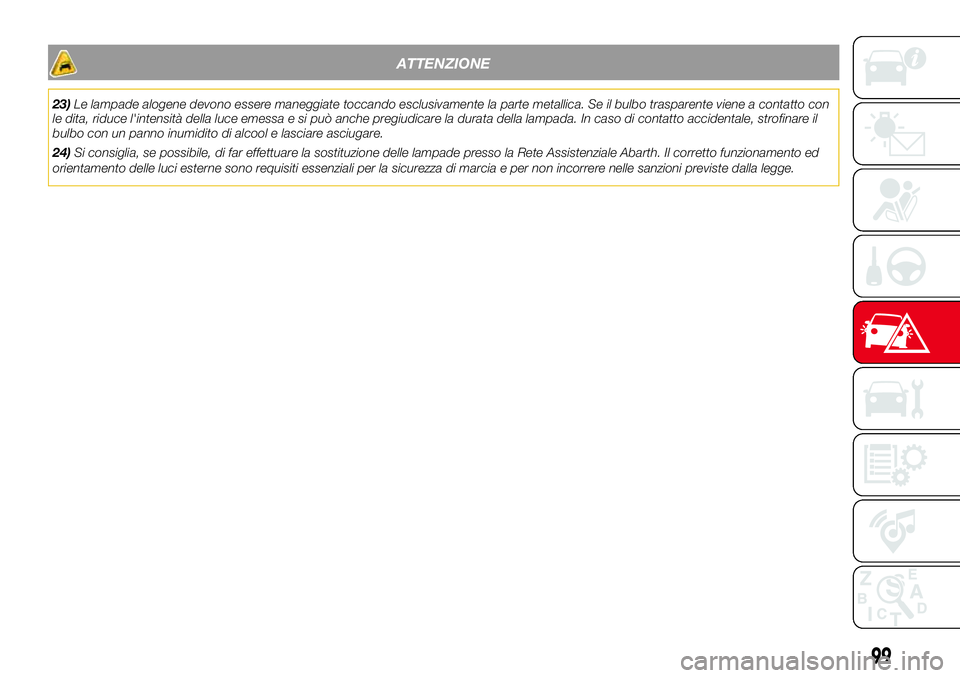

ATTENZIONE
23)Le lampade alogene devono essere maneggiate toccando esclusivamente la parte metallica. Se il bulbo trasparente viene a contatto con
le dita, riduce l'intensità della luce emessa e si può anche pregiudicare la durata della lampada. In caso di contatto accidentale, strofinare il
bulbo con un panno inumidito di alcool e lasciare asciugare.
24)Si consiglia, se possibile, di far effettuare la sostituzione delle lampade presso la Rete Assistenziale Abarth. Il corretto funzionamento ed
orientamento delle luci esterne sono requisiti essenziali per la sicurezza di marcia e per non incorrere nelle sanzioni previste dalla legge.
99

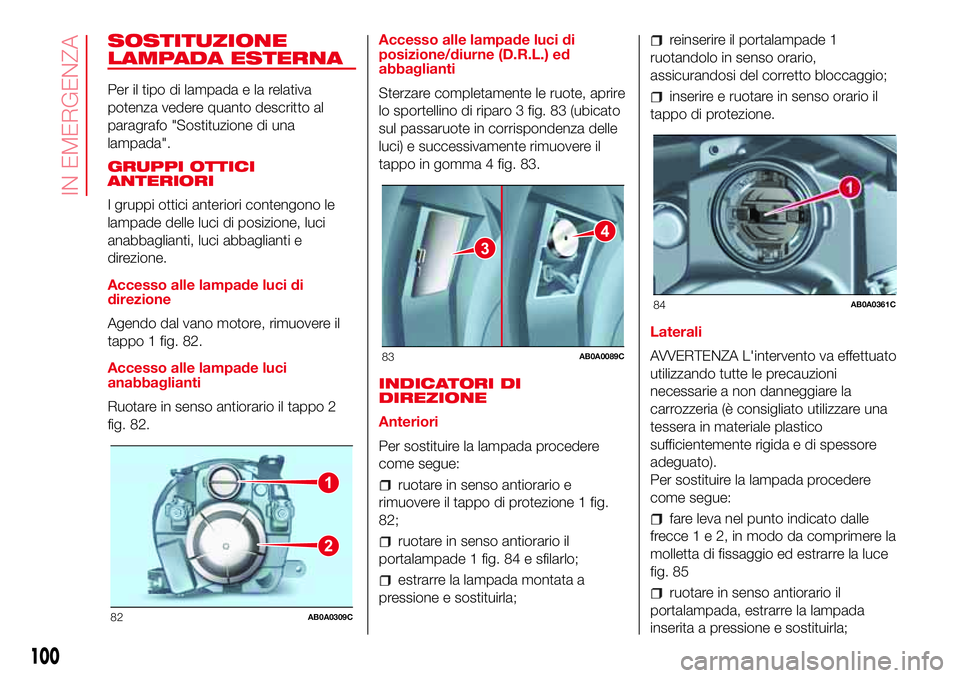

SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e la relativa
potenza vedere quanto descritto al
paragrafo "Sostituzione di una
lampada".
GRUPPI OTTICI
ANTERIORI
I gruppi ottici anteriori contengono le
lampade delle luci di posizione, luci
anabbaglianti, luci abbaglianti e
direzione.
Accesso alle lampade luci di
direzione
Agendo dal vano motore, rimuovere il
tappo 1 fig. 82.
Accesso alle lampade luci
anabbaglianti
Ruotare in senso antiorario il tappo 2
fig. 82.
Accesso alle lampade luci di
posizione/diurne (D.R.L.) ed
abbaglianti
Sterzare completamente le ruote, aprire
lo sportellino di riparo 3 fig. 83 (ubicato
sul passaruote in corrispondenza delle
luci) e successivamente rimuovere il
tappo in gomma 4 fig. 83.
INDICATORI DI
DIREZIONE
Anteriori
Per sostituire la lampada procedere
come segue:
ruotare in senso antiorario e
rimuovere il tappo di protezione 1 fig.
82;
ruotare in senso antiorario il
portalampade 1 fig. 84 e sfilarlo;
estrarre la lampada montata a
pressione e sostituirla;
reinserire il portalampade 1
ruotandolo in senso orario,
assicurandosi del corretto bloccaggio;
inserire e ruotare in senso orario il
tappo di protezione.
Laterali
AVVERTENZA L'intervento va effettuato
utilizzando tutte le precauzioni
necessarie a non danneggiare la
carrozzeria (è consigliato utilizzare una
tessera in materiale plastico
sufficientemente rigida e di spessore
adeguato).
Per sostituire la lampada procedere
come segue:
fare leva nel punto indicato dalle
frecce1e2,inmodo da comprimere la
molletta di fissaggio ed estrarre la luce
fig. 85
ruotare in senso antiorario il
portalampada, estrarre la lampada
inserita a pressione e sostituirla;
1
2
82AB0A0309C
3
4
83AB0A0089C
84AB0A0361C
100
IN EMERGENZA

reinserire il portalampada nel
trasparente, quindi posizionare la luce
assicurandosi dello scatto di
bloccaggio della molletta di fissaggio.

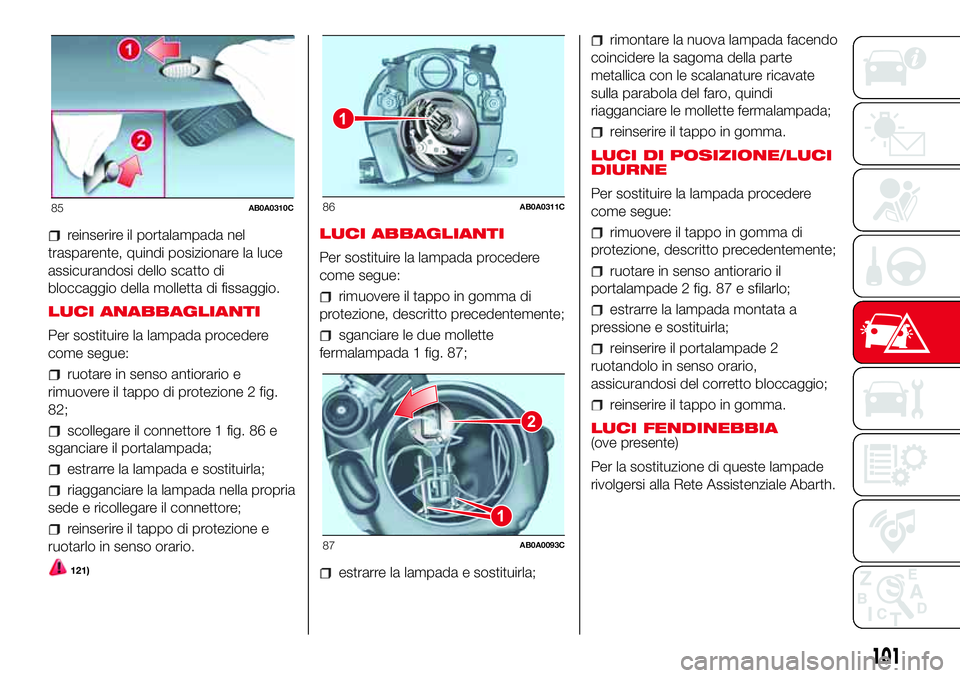

LUCI ANABBAGLIANTI
Per sostituire la lampada procedere
come segue:
ruotare in senso antiorario e
rimuovere il tappo di protezione 2 fig.
82;
scollegare il connettore 1 fig. 86 e
sganciare il portalampada;
estrarre la lampada e sostituirla;
riagganciare la lampada nella propria
sede e ricollegare il connettore;
reinserire il tappo di protezione e
ruotarlo in senso orario.
121)
LUCI ABBAGLIANTI
Per sostituire la lampada procedere
come segue:
rimuovere il tappo in gomma di
protezione, descritto precedentemente;
sganciare le due mollette
fermalampada 1 fig. 87;
estrarre la lampada e sostituirla;
rimontare la nuova lampada facendo
coincidere la sagoma della parte
metallica con le scalanature ricavate
sulla parabola del faro, quindi
riagganciare le mollette fermalampada;
reinserire il tappo in gomma.
LUCI DI POSIZIONE/LUCI
DIURNE
Per sostituire la lampada procedere
come segue:
rimuovere il tappo in gomma di
protezione, descritto precedentemente;
ruotare in senso antiorario il
portalampade 2 fig. 87 e sfilarlo;
estrarre la lampada montata a
pressione e sostituirla;
reinserire il portalampade 2
ruotandolo in senso orario,
assicurandosi del corretto bloccaggio;
reinserire il tappo in gomma.
LUCI FENDINEBBIA(ove presente)
Per la sostituzione di queste lampade
rivolgersi alla Rete Assistenziale Abarth.
85AB0A0310C
1
86AB0A0311C
2
1
87AB0A0093C
101

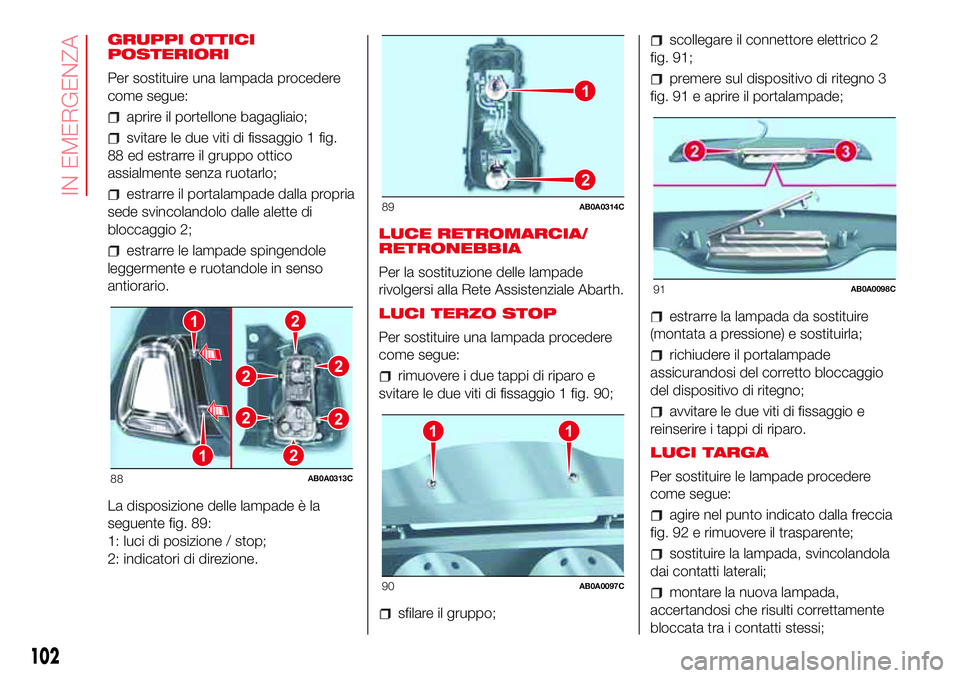

GRUPPI OTTICI
POSTERIORI
Per sostituire una lampada procedere
come segue:
aprire il portellone bagagliaio;
svitare le due viti di fissaggio 1 fig.
88 ed estrarre il gruppo ottico
assialmente senza ruotarlo;
estrarre il portalampade dalla propria
sede svincolandolo dalle alette di
bloccaggio 2;
estrarre le lampade spingendole
leggermente e ruotandole in senso
antiorario.
La disposizione delle lampade è la
seguente fig. 89:
1: luci di posizione / stop;
2: indicatori di direzione.
LUCE RETROMARCIA/
RETRONEBBIA
Per la sostituzione delle lampade
rivolgersi alla Rete Assistenziale Abarth.
LUCI TERZO STOP
Per sostituire una lampada procedere
come segue:
rimuovere i due tappi di riparo e
svitare le due viti di fissaggio 1 fig. 90;
sfilare il gruppo;
scollegare il connettore elettrico 2
fig. 91;
premere sul dispositivo di ritegno 3
fig. 91 e aprire il portalampade;
estrarre la lampada da sostituire
(montata a pressione) e sostituirla;
richiudere il portalampade
assicurandosi del corretto bloccaggio
del dispositivo di ritegno;
avvitare le due viti di fissaggio e
reinserire i tappi di riparo.
LUCI TARGA
Per sostituire le lampade procedere
come segue:
agire nel punto indicato dalla freccia
fig. 92 e rimuovere il trasparente;
sostituire la lampada, svincolandola
dai contatti laterali;
montare la nuova lampada,
accertandosi che risulti correttamente
bloccata tra i contatti stessi;
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
102
IN EMERGENZA
