2017 Abarth 500 Libretto Uso Manutenzione (in Italian)

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente
il quadro strumenti.QUADRO E STRUMENTI DI
BORDO........................................... 40
VOCI MENU .................................... 42
TRIP COMPUTER ........................... 44

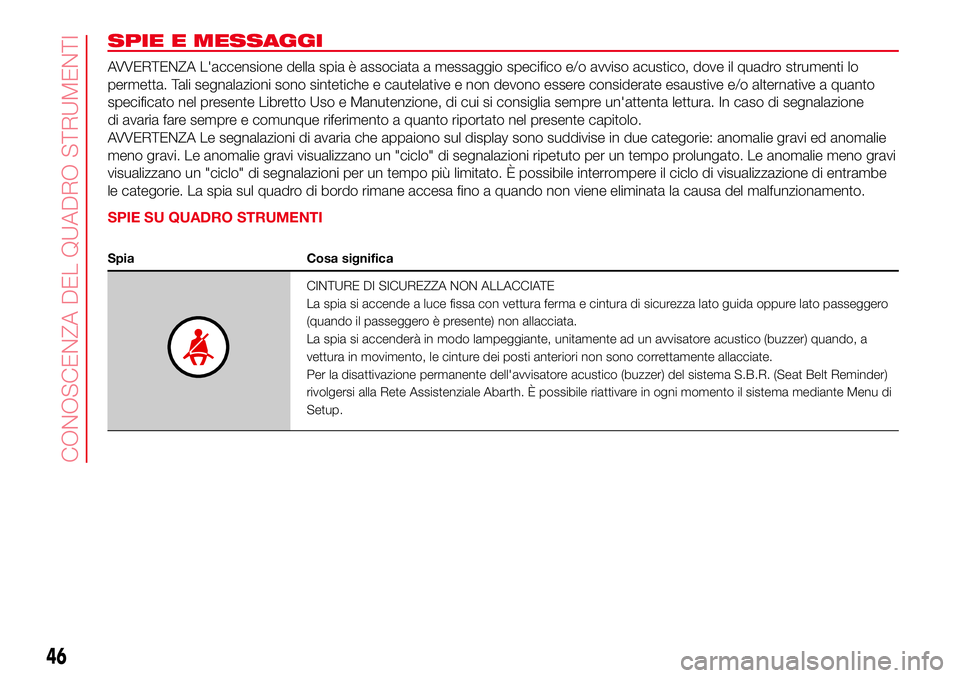

SPIE E MESSAGGI.......................... 46
-CINTURE DI SICUREZZA NON
ALLACCIATE ...................................... 46
-AVARIA EBD ...................................... 47
-AVARIA AIR BAG................................ 47
-LIQUIDO FRENI INSUFFICIENTE /
FRENO A MANO INSERITO................. 47
-AVARIA SERVOSTERZO ELETTRICO
"DUALDRIVE" ...................................... 48
-USURA PASTIGLIE FRENO ................ 48
-SISTEMA ESC.................................... 49
-AVARIA SISTEMA EOBD /
INIEZIONE ........................................... 50
-LUCE RETRONEBBIA ........................ 50
-AVARIA ABS....................................... 50
-SISTEMA iTPMS ................................ 51
-LUCI DI POSIZIONE E
ANABBAGLIANTI/FOLLOW ME
HOME ................................................. 51
-LUCI FENDINEBBIA ........................... 52
- INDICATORE DI DIREZIONE
SINISTRO ............................................ 52
-INDICATORE DI DIREZIONE
DESTRO.............................................. 52
-LUCI ABBAGLIANTI ........................... 52
-PORTE / COFANO MOTORE /
BAGAGLIAIO APERTI .......................... 53
- INSUFFICIENTE RICARICA
BATTERIA............................................ 53
-INSUFFICIENTE PRESSIONE OLIO
MOTORE / OLIO MOTORE
DEGRADATO ...................................... 53-ECCESSIVA TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE............................................. 54
- AVARIA CAMBIO SEQUENZIALE
ROBOTIZZATO .................................... 54
-VELOCITÀ LIMITE SUPERATA ............ 55
- POSSIBILE PRESENZA GHIACCIO
SU STRADA ........................................ 55
-AVARIA SENSORI DI PARCHEGGIO .. 55
-SERVICE (MANUTENZIONE
PROGRAMMATA) SCADUTO .............. 55
-SISTEMA ASR.................................... 55
-AVARIA HILL HOLDER ....................... 56
-SISTEMA BLOCCO COMBUSTIBILE . 56
-AVARIA SISTEMA BLOCCO
COMBUSTIBILE .................................. 56
-AVARIA LUCI ESTERNE ..................... 56
-AVARIA LUCI STOP............................ 57
-AVARIA SISTEMA FIAT CODE ............ 57
- RISERVA COMBUSTIBILE -
LIMITATAAUTONOMIA........................ 57
-SEGNALAZIONE AVARIA SENSORE
PRESSIONE OLIO MOTORE ............... 57
-CAMBIO OLIO ................................... 57
-PRESSIONE PEDALE FRIZIONE PER
AVVIAMENTO ...................................... 57
-AVARIA SENSORE LIVELLO
COMBUSTIBILE .................................. 58
-CORRETTORE ASSETTO FARI .......... 58
39

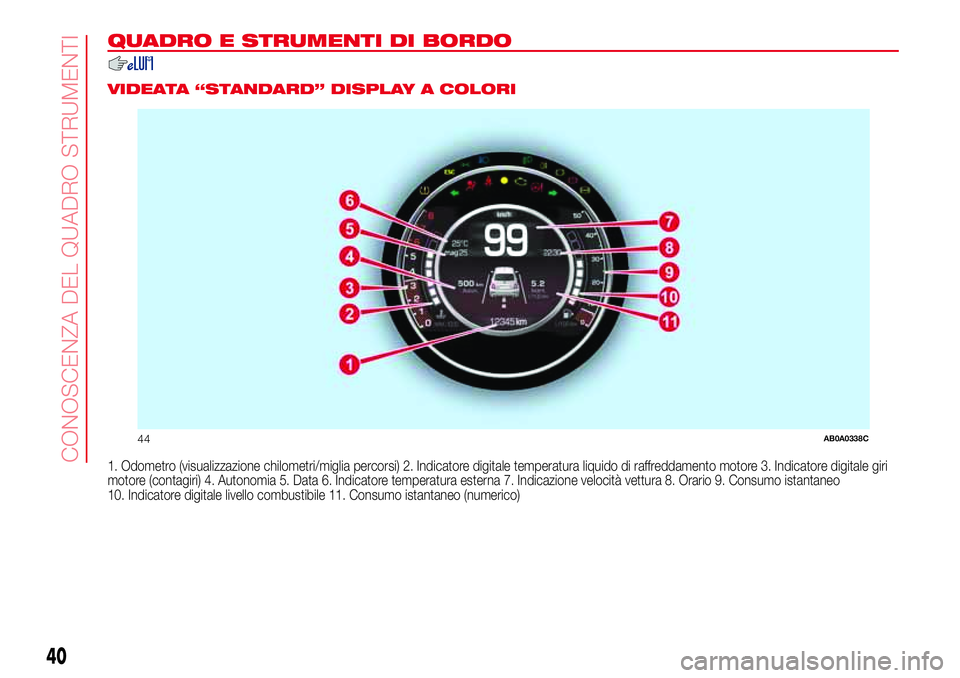

QUADRO E STRUMENTI DI BORDO
.
VIDEATA “STANDARD” DISPLAY A COLORI
1. Odometro (visualizzazione chilometri/miglia percorsi) 2. Indicatore digitale temperatura liquido di raffreddamento motore 3. Indicatore digitale giri
motore (contagiri) 4. Autonomia 5. Data 6. Indicatore temperatura esterna 7. Indicazione velocità vettura 8. Orario 9. Consumo istantaneo
10. Indicatore digitale livello combustibile 11. Consumo istantaneo (numerico)
44AB0A0338C
40
CONOSCENZA DEL QUADRO STRUMENTI

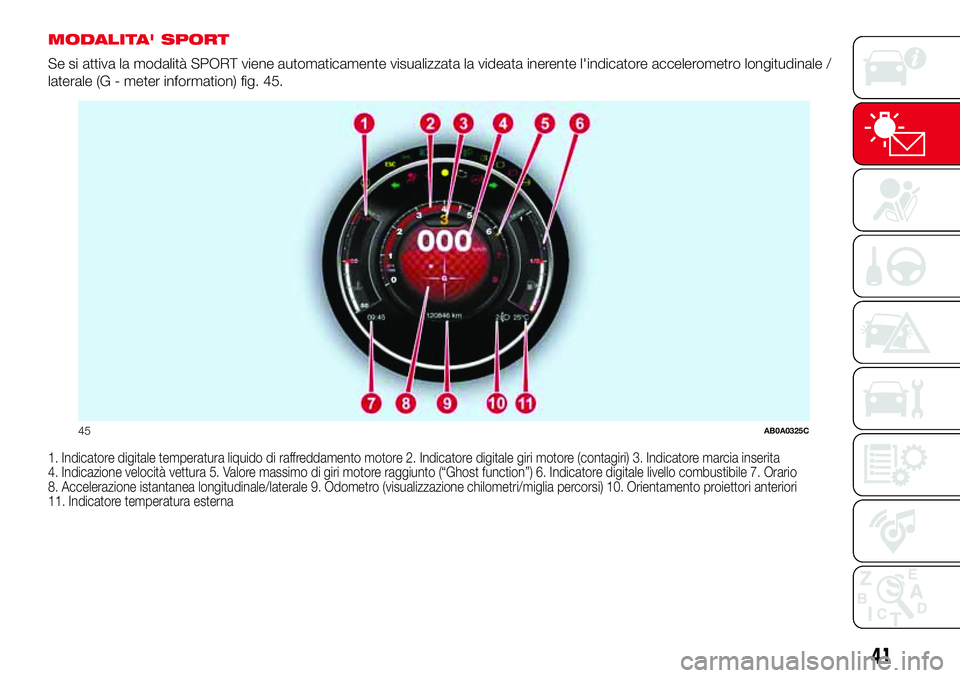

MODALITA' SPORT
Se si attiva la modalità SPORT viene automaticamente visualizzata la videata inerente l'indicatore accelerometro longitudinale /
laterale (G - meter information) fig. 45.
1. Indicatore digitale temperatura liquido di raffreddamento motore 2. Indicatore digitale giri motore (contagiri) 3. Indicatore marcia inserita
4. Indicazione velocità vettura 5. Valore massimo di giri motore raggiunto (“Ghost function”) 6. Indicatore digitale livello combustibile 7. Orario
8. Accelerazione istantanea longitudinale/laterale 9. Odometro (visualizzazione chilometri/miglia percorsi) 10. Orientamento proiettori anteriori
11. Indicatore temperatura esterna
45AB0A0325C
41

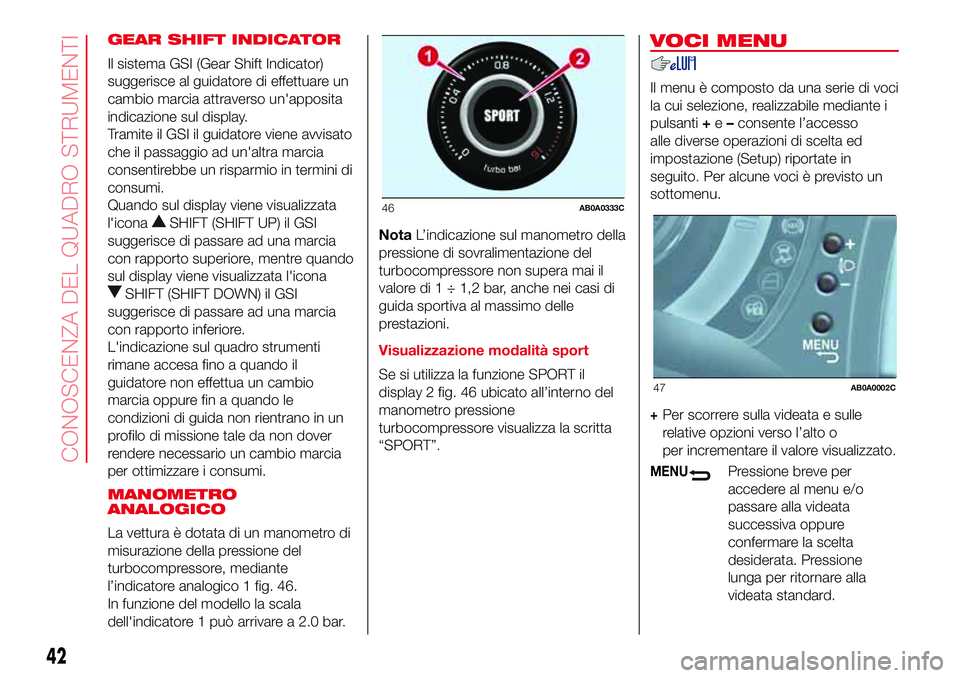

GEAR SHIFT INDICATOR
Il sistema GSI (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un'apposita
indicazione sul display.
Tramite il GSI il guidatore viene avvisato
che il passaggio ad un'altra marcia
consentirebbe un risparmio in termini di
consumi.
Quando sul display viene visualizzata
l'icona
SHIFT (SHIFT UP) il GSI
suggerisce di passare ad una marcia
con rapporto superiore, mentre quando
sul display viene visualizzata l'icona
SHIFT (SHIFT DOWN) il GSI
suggerisce di passare ad una marcia
con rapporto inferiore.
L'indicazione sul quadro strumenti
rimane accesa fino a quando il
guidatore non effettua un cambio
marcia oppure fin a quando le
condizioni di guida non rientrano in un
profilo di missione tale da non dover
rendere necessario un cambio marcia
per ottimizzare i consumi.
MANOMETRO
ANALOGICO
La vettura è dotata di un manometro di
misurazione della pressione del
turbocompressore, mediante
l’indicatore analogico 1 fig. 46.
In funzione del modello la scala
dell'indicatore 1 può arrivare a 2.0 bar.NotaL’indicazione sul manometro della
pressione di sovralimentazione del
turbocompressore non supera mai il
valore di 1 ÷ 1,2 bar, anche nei casi di
guida sportiva al massimo delle
prestazioni.
Visualizzazione modalità sport
Se si utilizza la funzione SPORT il
display 2 fig. 46 ubicato all’interno del
manometro pressione
turbocompressore visualizza la scritta
“SPORT”.
VOCI MENU
Il menu è composto da una serie di voci
la cui selezione, realizzabile mediante i
pulsanti+e–consente l’accesso
alle diverse operazioni di scelta ed
impostazione (Setup) riportate in
seguito. Per alcune voci è previsto un
sottomenu.
+Per scorrere sulla videata e sulle
relative opzioni verso l’alto o
per incrementare il valore visualizzato.
MENUPressione breve per
accedere al menu e/o
passare alla videata
successiva oppure
confermare la scelta
desiderata. Pressione
lunga per ritornare alla
videata standard.
46AB0A0333C
47AB0A0002C
42
CONOSCENZA DEL QUADRO STRUMENTI

–Per scorrere sulla videata e sulle
relative opzioni verso il basso oppure
per decrementare il valore
visualizzato.
NotaI pulsanti+e–attivano funzioni
diverse a seconda delle seguenti
situazioni:
all’interno del menu permettono lo
scorrimento verso l’alto o verso il
basso;
durante le operazioni di
impostazione permettono l’incremento
o il decremento.
Il menu è composto dalle seguenti
funzioni:
ILLUMINAZIONE: regolazione
dell'illuminazione della plancia e del
quadro strumenti
BEEP VELOCITÀ: impostazione del
limite velocità vettura (km/h oppure
mph), superato il quale il guidatore
viene avvisato.
ATTIVAZIONE/DATI TRIP B:
attivazione ("On") oppure disattivazione
("Off") della visualizzazione del Trip B
(trip parziale)
REGOLA ORA: regolazione
dell’orologio sul display
REGOLA DATA: regolazione della
data sul display
AUTOCLOSE: attivazione e
disattivazione del blocco automatico
delle porte al superamento della
velocità di 20 km/h
UNITÀ DI MISURA: impostazione
delle unità di misura delle distanze
e consumi
LINGUA: impostazione della lingua
del display
VOLUME AVVISI: regolazione (su 8
livelli) del volume della segnalazione
acustica (buzzer) che accompagna le
visualizzazioni di avaria/avvertimento
BEEP CINTURE: riattivazione buzzer
per segnalazione S.B.R. (visualizzabile
solo in caso di sistema S.B.R.
disattivato dalla Rete Assistenziale
Abarth)
SERVICE: visualizzazione delle
indicazioni relative alle scadenze
chilometriche dei tagliandi di
manutenzione
AIR BAG/AIR BAG PASSEGGERO:
attivazione/disattivazione dell’air bag
lato passeggero
LUCI DIURNE: attivazione/
disattivazione delle luci diurne
RESET ITPMS: reset del sistema
iTPMS (“auto-apprendimento” del
sistema, vedere paragrafo “Sistema
iTPMS)
VEDI RADIO (ove presente):
attivazione/disattivazione della
ripetizione sul display del quadro
strumenti di alcune delle informazioni
della radio visualizzate sul display
del sistemaUconnect™.
VEDI TELEFONO (ove presente):
attivazione/disattivazione della
ripetizione sul display del quadro
strumenti di alcune delle informazioni
sulle chiamate visualizzate sul display
del sistemaUconnect™.
VEDI NAVIGAZIONE (ove presente):
attivazione/disattivazione della
ripetizione sul display del quadro
strumenti di alcune delle informazioni
sulla navigazione visualizzate sul display
del sistemaUconnect™.
USCITA MENU
43

TRIP COMPUTER
Il “Trip computer” consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze relative
allo stato di funzionamento della
vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate "Trip A"
e "Trip B", nelle quali vengono registrati
i dati delle "missioni complete" della
vettura (viaggi), in modo indipendente
gli uni dagli altri, e, per le versioni dove
presente, "Info istantanee" e "Miglior
consumo medio".
Entrambe le memorie sono azzerabili:
reset - inizio di una nuova missione.
Il “Trip A” consente la visualizzazione
delle seguenti grandezze:
Autonomia (ove presente)
Distanza percorsa A
Consumo medio A
Consumo istantaneo (ove presente)
Velocità media A
Tempo di viaggio A (durata di guida)
Reset Trip A.
Il “Trip B”, consente la visualizzazione
delle seguenti grandezze:
Distanza percorsa B
Consumo medio B
Velocità media B
Tempo di viaggio B (durata di guida)
Reset Trip B.
Il “Trip B” è una funzione escludibile
(vedere paragrafo “Abilitazione Trip B”).
Le grandezze “Autonomia” e “Consumo
istantaneo” non sono azzerabili.
"Info istantanee" consente la
visualizzazione (quando, ove presenti,
non sono visualizzate nella videata
principale) delle seguenti grandezze:
Autonomia
Consumo istantaneo
"Miglior consumo medio" consente la
visualizzazione della schermata
riepilogativa del miglior consumo medio
(ove presente). Tali informazioni
possono essere azzerabili.
GRANDEZZE
VISUALIZZATE
Autonomia (ove presente)
Indica la distanza che può essere
ancora percorsa con il combustibile
presente all’interno del serbatoio,
ipotizzando di proseguire la marcia
mantenendo la stessa condotta di
guida. Sul display verrà visualizzata
l’indicazione “----”alverificarsi dei
seguenti eventi:
valore di autonomia inferiore a 50
km (oppure 30 mi)
in caso di sosta vettura con motore
avviato per un tempo prolungato.AVVERTENZA La variazione del valore
di autonomia può essere influenzata
da diversi fattori: stile di guida (vedere
quanto descritto al paragrafo “Stile
di guida” nel capitolo “Avviamento e
guida”), tipo di percorso (autostradale,
urbano, montano, ecc…), condizioni
di utilizzo della vettura (carico
trasportato, pressione degli pneumatici,
ecc…). La programmazione di un
viaggio deve pertanto tener conto di
quanto precedentemente descritto.
Distanza percorsa
Indica la distanza percorsa dall’inizio
della nuova missione.
Consumo medio
Rappresenta la media indicativa dei
consumi dall’inizio della nuova
missione.
Consumo istantaneo (ove presente)
Esprime la variazione, aggiornata
costantemente, del consumo di
combustibile. In caso di sosta vettura
con motore avviato sul display verrà
visualizzata l’indicazione “----”.
Velocità media
Rappresenta il valore medio della
velocità vettura in funzione del tempo
complessivamente trascorso dall’inizio
della nuova missione.
44
CONOSCENZA DEL QUADRO STRUMENTI

Tempo di viaggio
Tempo trascorso dall’inizio della nuova
missione.
PULSANTE TRIP
Il pulsante TRIP, ubicato sulla leva
destra fig. 48 consente, con chiave di
avviamento in posizione MAR, di
accedere alla visualizzazione delle
grandezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
pressione breveper accedere alle
visualizzazioni delle varie grandezze;
pressione lungaper azzerare (reset)
ed iniziare quindi una nuova missione.
Nuova missione
Inizia da quando è effettuato un
azzeramento:
“manuale” da parte dell’utente,
tramite la pressione del relativo
pulsante;
“automatico” quando la “distanza
percorsa” raggiunge il valore 99999,9
km oppure quando il “tempo di viaggio”
raggiunge il valore di 999.59 (999 ore
e 59 minuti);
dopo ogni scollegamento e
conseguente riconnessione della
batteria.
AVVERTENZA L’operazione di
azzeramento effettuata in presenza
delle visualizzazioni del “Trip A” o del
“Trip B” effettua il reset solo delle
grandezze relative alla funzione
visualizzata.
Procedura di inizio
viaggio
Con chiave di avviamento in posizione
MAR, effettuare l’azzeramento (reset)
premendo e mantenendo premuto
il pulsante TRIP per più di 2 secondi.
Uscita Trip
Si esce automaticamente dalla funzione
TRIP una volta visualizzate tutte le
grandezze oppure mantenendo
premuto il pulsante MENU
per più
di 1 secondo.
TRIPTRIP
48AB0A0140C
45

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione
di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie. La spia sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spia Cosa significa
CINTURE DI SICUREZZA NON ALLACCIATE
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero
(quando il passeggero è presente) non allacciata.
La spia si accenderà in modo lampeggiante, unitamente ad un avvisatore acustico (buzzer) quando, a
vettura in movimento, le cinture dei posti anteriori non sono correttamente allacciate.
Per la disattivazione permanente dell'avvisatore acustico (buzzer) del sistema S.B.R. (Seat Belt Reminder)
rivolgersi alla Rete Assistenziale Abarth. È possibile riattivare in ogni momento il sistema mediante Menu di
Setup.
46
CONOSCENZA DEL QUADRO STRUMENTI
