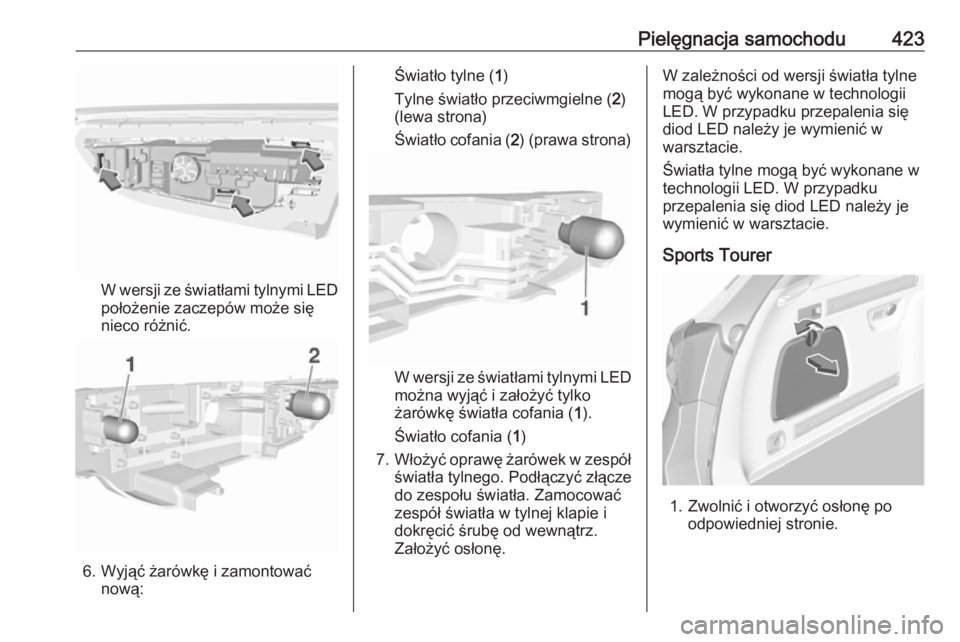

Pielęgnacja samochodu423
W wersji ze światłami tylnymi LED
położenie zaczepów może się
nieco różnić.
6. Wyjąć żarówkę i zamontować nową:
Światło tylne ( 1)
Tylne światło przeciwmgielne ( 2)
(lewa strona)
Światło cofania ( 2) (prawa strona)
W wersji ze światłami tylnymi LED
można wyjąć i założyć tylko
żarówkę światła cofania ( 1).
Światło cofania ( 1)
7. Włożyć oprawę żarówek w zespół
światła tylnego. Podłączyć złącze
do zespołu światła. Zamocować
zespół światła w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.
W zależności od wersji światła tylne mogą być wykonane w technologiiLED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Światła tylne mogą być wykonane w
technologii LED. W przypadku
przepalenia się diod LED należy je
wymienić w warsztacie.
Sports Tourer
1. Zwolnić i otworzyć osłonę po odpowiedniej stronie.

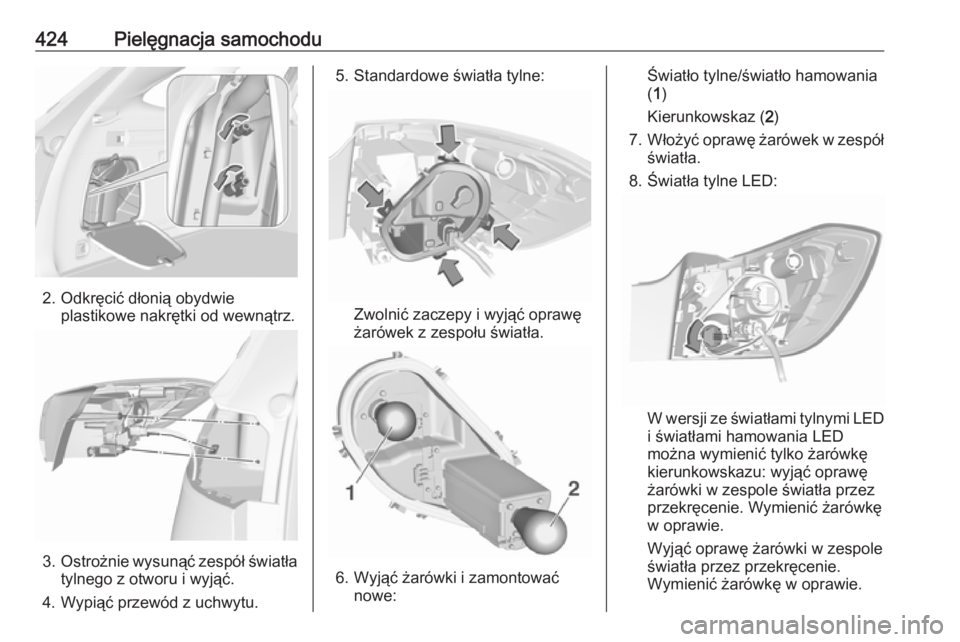

424Pielęgnacja samochodu
2. Odkręcić dłonią obydwieplastikowe nakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć.
4. Wypiąć przewód z uchwytu.
5. Standardowe światła tylne:
Zwolnić zaczepy i wyjąć oprawę
żarówek z zespołu światła.
6. Wyjąć żarówki i zamontować nowe:
Światło tylne/światło hamowania( 1 )
Kierunkowskaz ( 2)
7. Włożyć oprawę żarówek w zespół
światła.
8. Światła tylne LED:
W wersji ze światłami tylnymi LED
i światłami hamowania LED
można wymienić tylko żarówkę
kierunkowskazu: wyjąć oprawę
żarówki w zespole światła przez
przekręcenie. Wymienić żarówkę
w oprawie.
Wyjąć oprawę żarówki w zespole światła przez przekręcenie.
Wymienić żarówkę w oprawie.

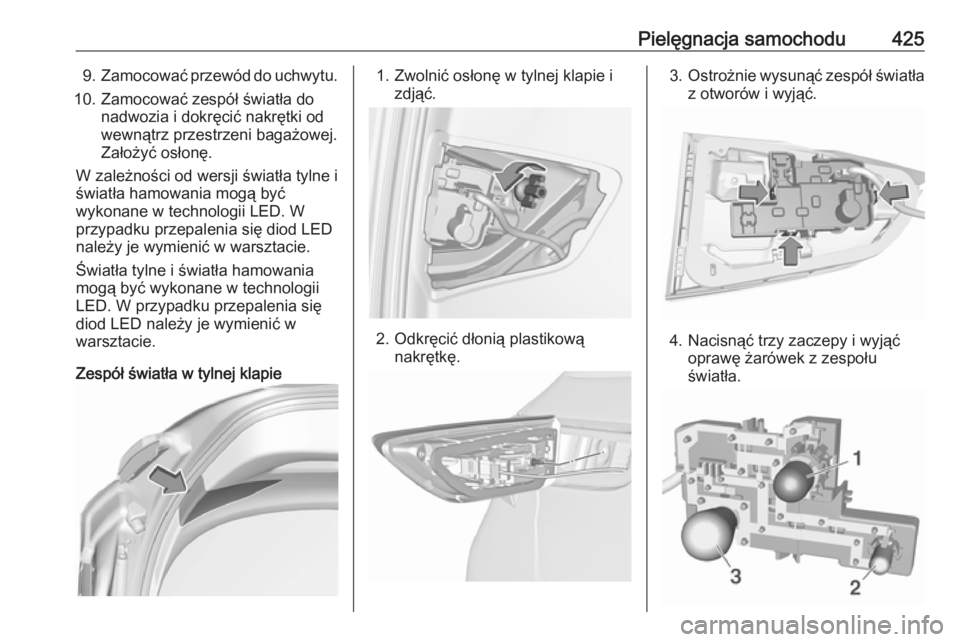

Pielęgnacja samochodu4259.Zamocować przewód do uchwytu.
10. Zamocować zespół światła do nadwozia i dokręcić nakrętki od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
W zależności od wersji światła tylne i światła hamowania mogą być
wykonane w technologii LED. W
przypadku przepalenia się diod LED
należy je wymienić w warsztacie.
Światła tylne i światła hamowania
mogą być wykonane w technologii
LED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Zespół światła w tylnej klapie1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć trzy zaczepy i wyjąć oprawę żarówek z zespołu
światła.

426Pielęgnacja samochodu5. Wyjąć żarówkę i zamontowaćnową:
Światło cofania ( 1)
Światło tylne ( 2)
Tylne światło przeciwmgielne ( 3)
(lewa strona)
6. Włożyć oprawę żarówek w zespół
światła tylnego.
7. W wersji ze światłami tylnymi LED
można wymienić tylko żarówkę
światła cofania: wyjąć oprawę
żarówki w zespole światła przez
przekręcenie. Wymienić żarówkę
w oprawie.
8. Zamocować zespół światła w tylnej klapie i dokręcić nakrętkę odwewnątrz. Założyć osłonę.
W zależności od wersji światła tylne
mogą być wykonane w technologii
LED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Światła tylne mogą być wykonane w
technologii LED. W przypadku
przepalenia się diod LED należy je
wymienić w warsztacie.Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąć obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

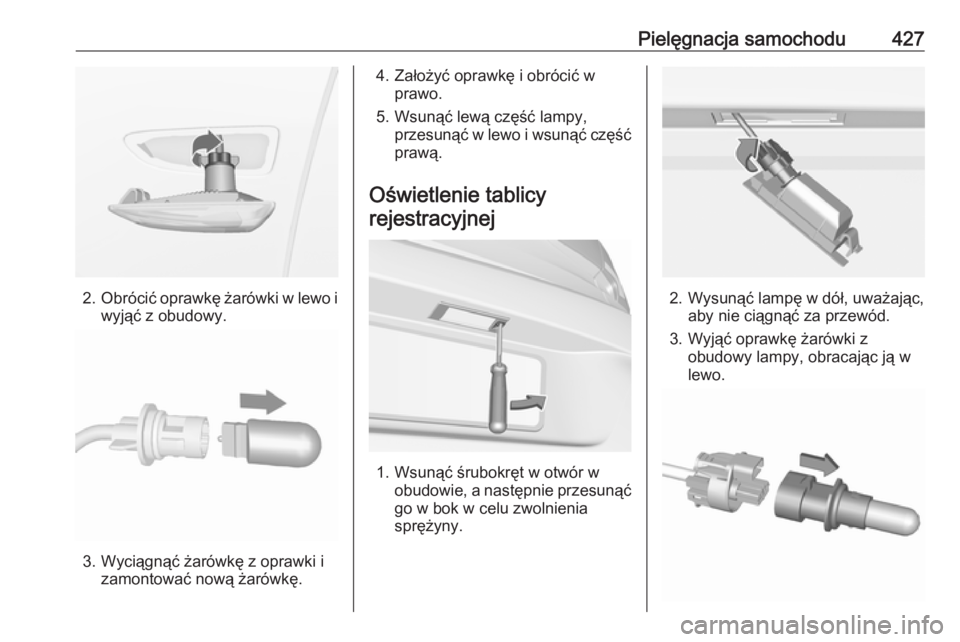

Pielęgnacja samochodu427
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki z obudowy lampy, obracając ją w
lewo.

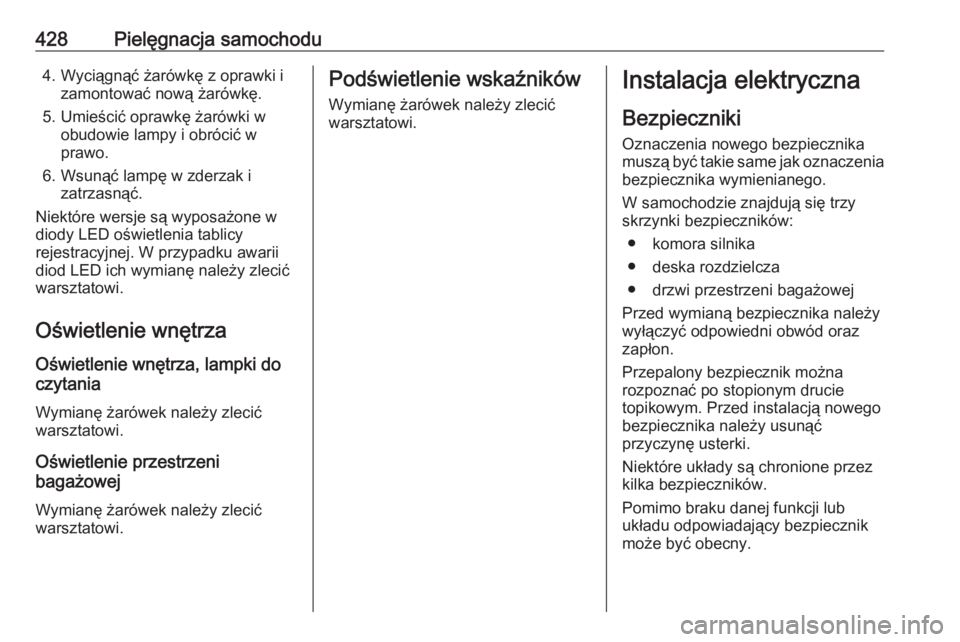

428Pielęgnacja samochodu4. Wyciągnąć żarówkę z oprawki izamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Niektóre wersje są wyposażone w
diody LED oświetlenia tablicy
rejestracyjnej. W przypadku awarii
diod LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek należy zlecić
warsztatowi.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek należy zlecić
warsztatowi.Podświetlenie wskaźników
Wymianę żarówek należy zlecić
warsztatowi.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
● drzwi przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

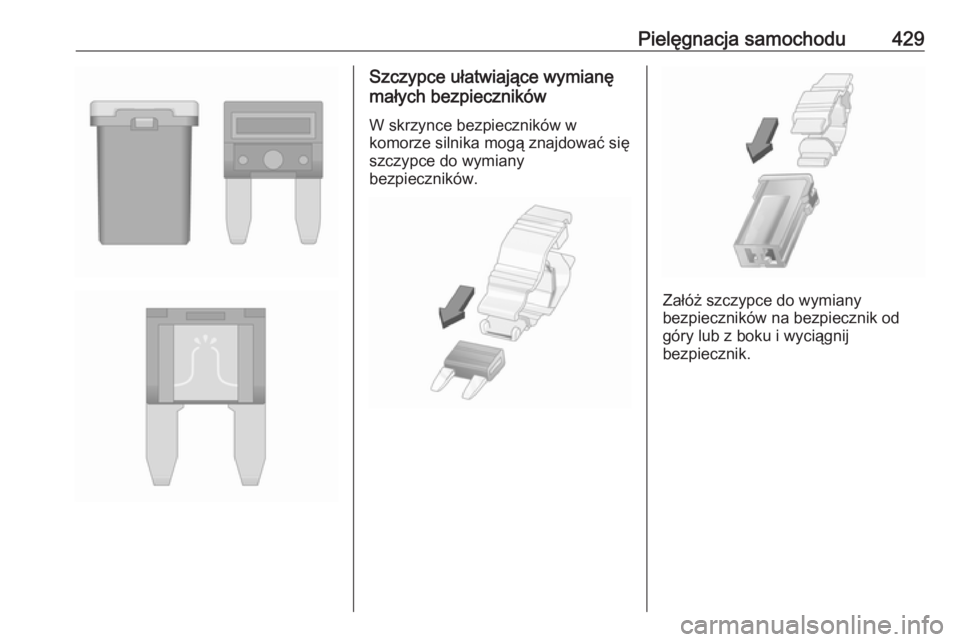

Pielęgnacja samochodu429Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

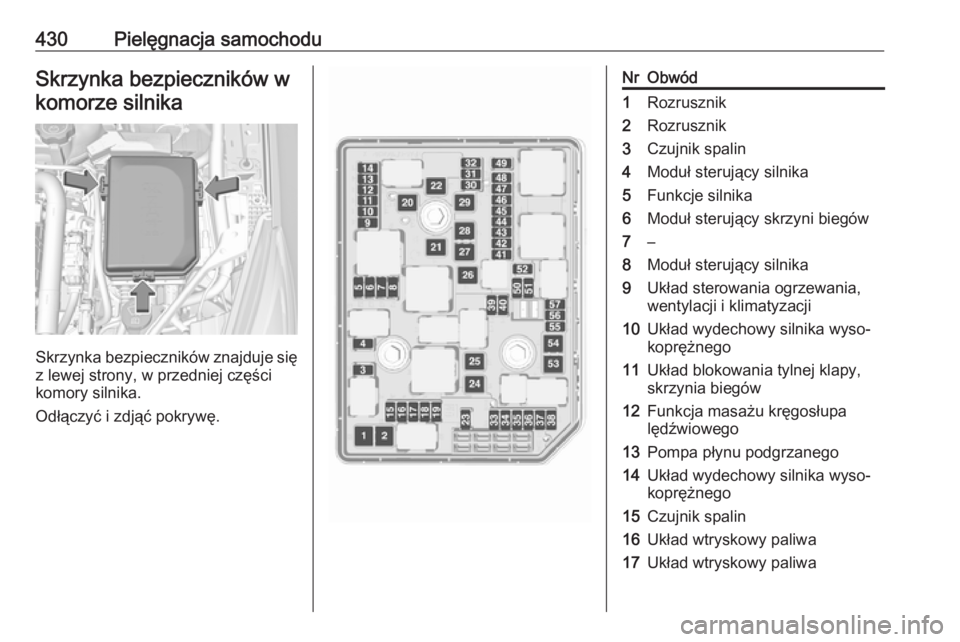

430Pielęgnacja samochoduSkrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
NrObwód1Rozrusznik2Rozrusznik3Czujnik spalin4Moduł sterujący silnika5Funkcje silnika6Moduł sterujący skrzyni biegów7–8Moduł sterujący silnika9Układ sterowania ogrzewania,
wentylacji i klimatyzacji10Układ wydechowy silnika wyso‐
koprężnego11Układ blokowania tylnej klapy,
skrzynia biegów12Funkcja masażu kręgosłupa
lędźwiowego13Pompa płynu podgrzanego14Układ wydechowy silnika wyso‐
koprężnego15Czujnik spalin16Układ wtryskowy paliwa17Układ wtryskowy paliwa
