2017.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

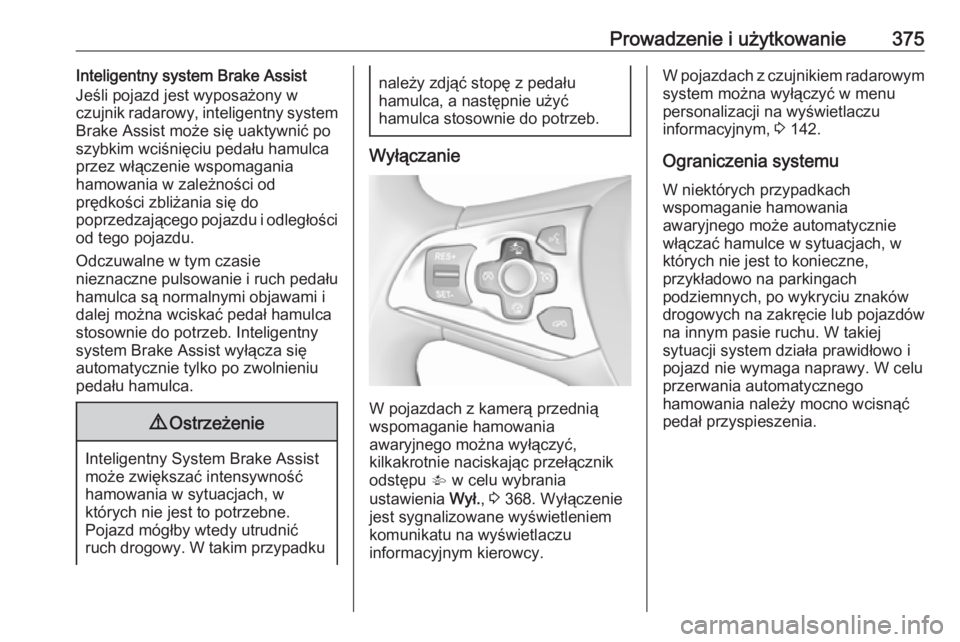

Prowadzenie i użytkowanie375Inteligentny system Brake Assist
Jeśli pojazd jest wyposażony w
czujnik radarowy, inteligentny system
Brake Assist może się uaktywnić po
szybkim wciśnięciu pedału hamulca
przez włączenie wspomagania
hamowania w zależności od
prędkości zbliżania się do
poprzedzającego pojazdu i odległości od tego pojazdu.
Odczuwalne w tym czasie
nieznaczne pulsowanie i ruch pedału
hamulca są normalnymi objawami i
dalej można wciskać pedał hamulca
stosownie do potrzeb. Inteligentny
system Brake Assist wyłącza się
automatycznie tylko po zwolnieniu
pedału hamulca.9 Ostrzeżenie
Inteligentny System Brake Assist
może zwiększać intensywność
hamowania w sytuacjach, w
których nie jest to potrzebne.
Pojazd mógłby wtedy utrudnić
ruch drogowy. W takim przypadku
należy zdjąć stopę z pedału
hamulca, a następnie użyć
hamulca stosownie do potrzeb.
Wyłączanie
W pojazdach z kamerą przednią
wspomaganie hamowania
awaryjnego można wyłączyć,
kilkakrotnie naciskając przełącznik
odstępu V w celu wybrania
ustawienia Wył., 3 368. Wyłączenie
jest sygnalizowane wyświetleniem
komunikatu na wyświetlaczu
informacyjnym kierowcy.
W pojazdach z czujnikiem radarowym
system można wyłączyć w menu
personalizacji na wyświetlaczu
informacyjnym, 3 142.
Ograniczenia systemu
W niektórych przypadkach
wspomaganie hamowania
awaryjnego może automatycznie
włączać hamulce w sytuacjach, w
których nie jest to konieczne,
przykładowo na parkingach
podziemnych, po wykryciu znaków drogowych na zakręcie lub pojazdów
na innym pasie ruchu. W takiej
sytuacji system działa prawidłowo i
pojazd nie wymaga naprawy. W celu
przerwania automatycznego
hamowania należy mocno wcisnąć
pedał przyspieszenia.

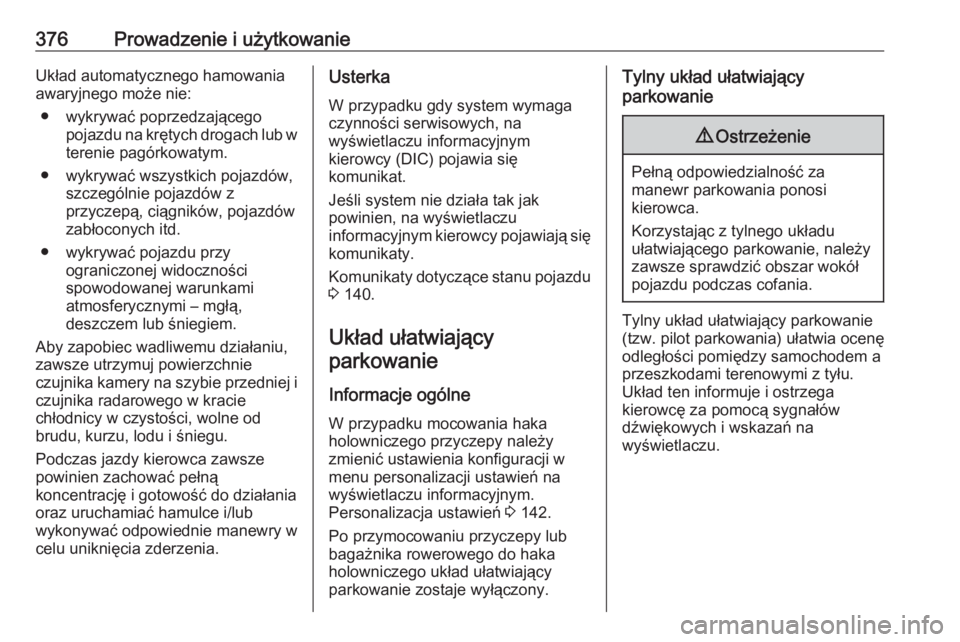

376Prowadzenie i użytkowanieUkład automatycznego hamowania
awaryjnego może nie:
● wykrywać poprzedzającego pojazdu na krętych drogach lub wterenie pagórkowatym.
● wykrywać wszystkich pojazdów, szczególnie pojazdów z
przyczepą, ciągników, pojazdów
zabłoconych itd.
● wykrywać pojazdu przy ograniczonej widoczności
spowodowanej warunkami
atmosferycznymi – mgłą,
deszczem lub śniegiem.
Aby zapobiec wadliwemu działaniu,
zawsze utrzymuj powierzchnie
czujnika kamery na szybie przedniej i
czujnika radarowego w kracie
chłodnicy w czystości, wolne od
brudu, kurzu, lodu i śniegu.
Podczas jazdy kierowca zawsze
powinien zachować pełną
koncentrację i gotowość do działania
oraz uruchamiać hamulce i/lub
wykonywać odpowiednie manewry w celu uniknięcia zderzenia.Usterka
W przypadku gdy system wymaga czynności serwisowych, na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się
komunikat.
Jeśli system nie działa tak jak
powinien, na wyświetlaczu
informacyjnym kierowcy pojawiają się komunikaty.
Komunikaty dotyczące stanu pojazdu 3 140.
Układ ułatwiający parkowanie
Informacje ogólne
W przypadku mocowania haka
holowniczego przyczepy należy
zmienić ustawienia konfiguracji w
menu personalizacji ustawień na
wyświetlaczu informacyjnym.
Personalizacja ustawień 3 142.
Po przymocowaniu przyczepy lub bagażnika rowerowego do haka
holowniczego układ ułatwiający
parkowanie zostaje wyłączony.Tylny układ ułatwiający
parkowanie9 Ostrzeżenie
Pełną odpowiedzialność za
manewr parkowania ponosi
kierowca.
Korzystając z tylnego układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas cofania.
Tylny układ ułatwiający parkowanie
(tzw. pilot parkowania) ułatwia ocenę
odległości pomiędzy samochodem a
przeszkodami terenowymi z tyłu.
Układ ten informuje i ostrzega
kierowcę za pomocą sygnałów
dźwiękowych i wskazań na
wyświetlaczu.

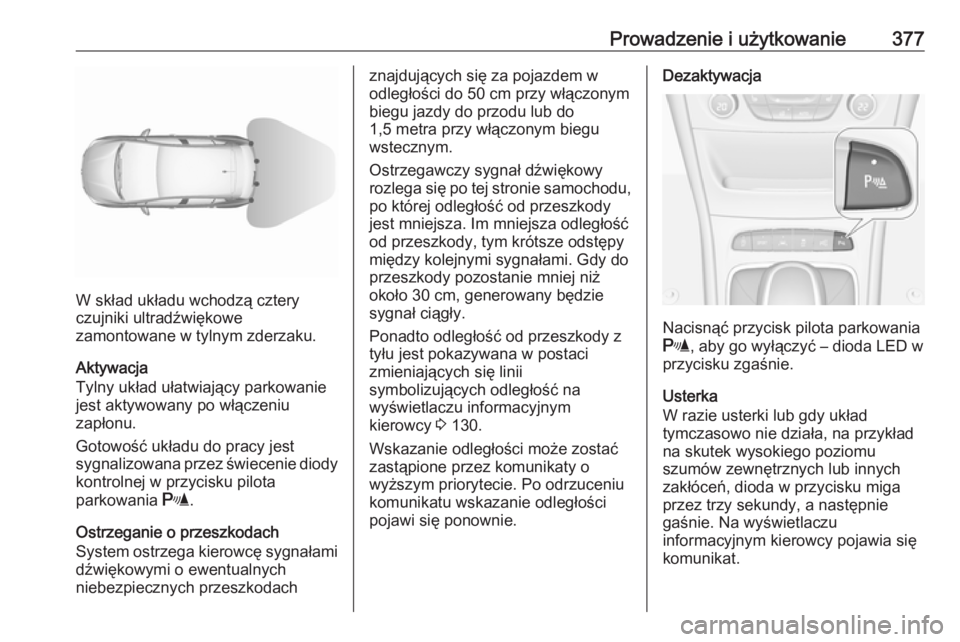

Prowadzenie i użytkowanie377
W skład układu wchodzą cztery
czujniki ultradźwiękowe
zamontowane w tylnym zderzaku.
Aktywacja
Tylny układ ułatwiający parkowanie
jest aktywowany po włączeniu
zapłonu.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r.
Ostrzeganie o przeszkodach
System ostrzega kierowcę sygnałami dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach
znajdujących się za pojazdem w
odległości do 50 cm przy włączonym biegu jazdy do przodu lub do
1,5 metra przy włączonym biegu
wstecznym.
Ostrzegawczy sygnał dźwiękowy rozlega się po tej stronie samochodu,
po której odległość od przeszkody
jest mniejsza. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do przeszkody pozostanie mniej niżokoło 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkody z tyłu jest pokazywana w postaci
zmieniających się linii
symbolizujących odległość na
wyświetlaczu informacyjnym
kierowcy 3 130.
Wskazanie odległości może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Po odrzuceniu komunikatu wskazanie odległości
pojawi się ponownie.Dezaktywacja
Nacisnąć przycisk pilota parkowania
r , aby go wyłączyć – dioda LED w
przycisku zgaśnie.
Usterka
W razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innych zakłóceń, dioda w przycisku migaprzez trzy sekundy, a następnie
gaśnie. Na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat.

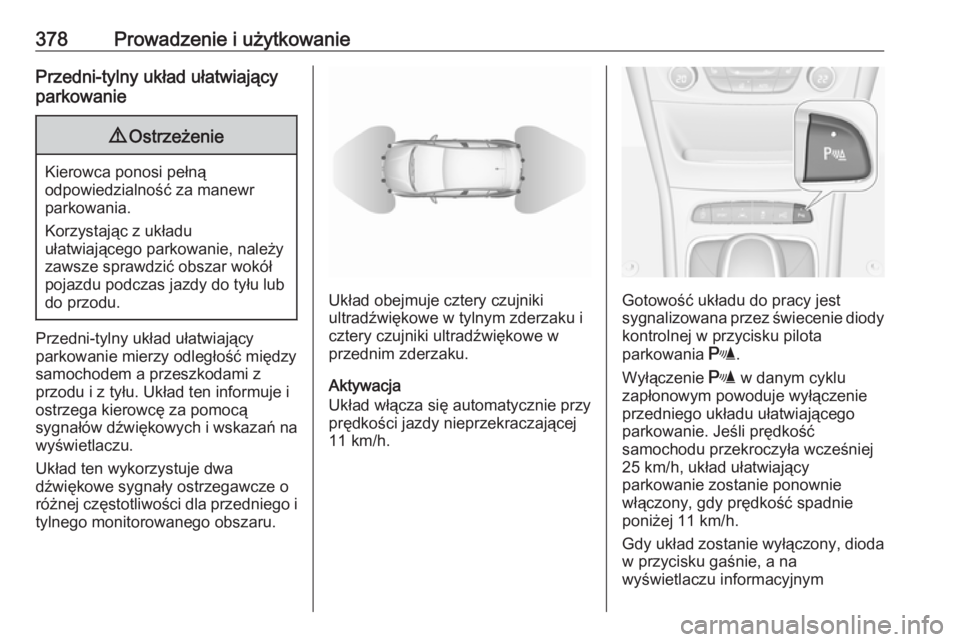

378Prowadzenie i użytkowaniePrzedni-tylny układ ułatwiający
parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Przedni-tylny układ ułatwiający parkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ ten informuje i
ostrzega kierowcę za pomocą
sygnałów dźwiękowych i wskazań na wyświetlaczu.
Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i
tylnego monitorowanego obszaru.
Układ obejmuje cztery czujniki
ultradźwiękowe w tylnym zderzaku i cztery czujniki ultradźwiękowe w
przednim zderzaku.
Aktywacja
Układ włącza się automatycznie przy prędkości jazdy nieprzekraczającej
11 km/h.Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r.
Wyłączenie r w danym cyklu
zapłonowym powoduje wyłączenie
przedniego układu ułatwiającego
parkowanie. Jeśli prędkość
samochodu przekroczyła wcześniej
25 km/h, układ ułatwiający
parkowanie zostanie ponownie
włączony, gdy prędkość spadnie
poniżej 11 km/h.
Gdy układ zostanie wyłączony, dioda w przycisku gaśnie, a na
wyświetlaczu informacyjnym

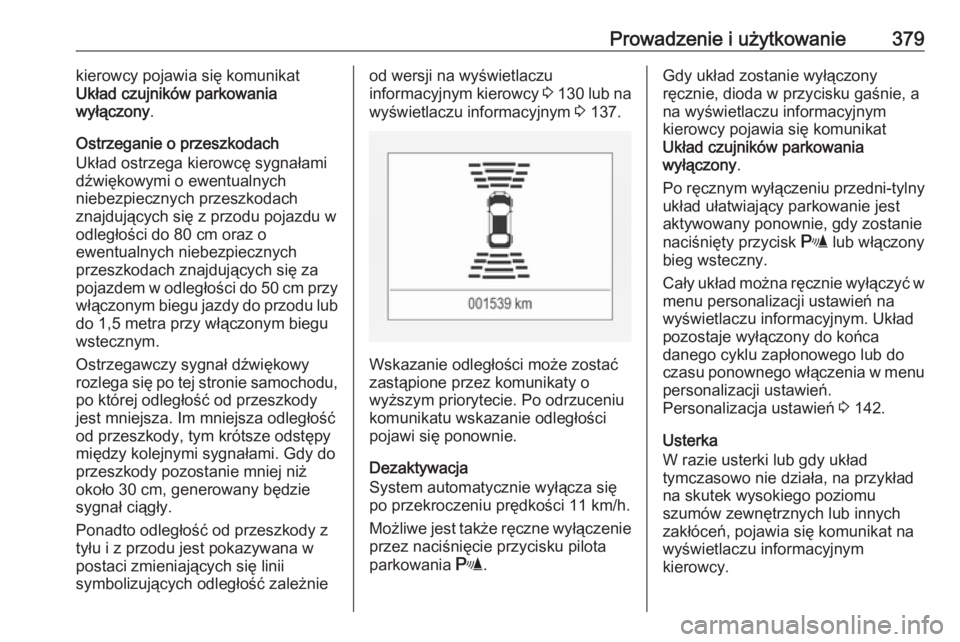

Prowadzenie i użytkowanie379kierowcy pojawia się komunikat
Układ czujników parkowania
wyłączony .
Ostrzeganie o przeszkodach
Układ ostrzega kierowcę sygnałami
dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach
znajdujących się z przodu pojazdu w odległości do 80 cm oraz o
ewentualnych niebezpiecznych
przeszkodach znajdujących się za
pojazdem w odległości do 50 cm przy
włączonym biegu jazdy do przodu lub
do 1,5 metra przy włączonym biegu
wstecznym.
Ostrzegawczy sygnał dźwiękowy rozlega się po tej stronie samochodu,
po której odległość od przeszkody
jest mniejsza. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkody z tyłu i z przodu jest pokazywana w
postaci zmieniających się linii
symbolizujących odległość zależnieod wersji na wyświetlaczu
informacyjnym kierowcy 3 130 lub na
wyświetlaczu informacyjnym 3 137.
Wskazanie odległości może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Po odrzuceniu komunikatu wskazanie odległości
pojawi się ponownie.
Dezaktywacja
System automatycznie wyłącza się
po przekroczeniu prędkości 11 km/h.
Możliwe jest także ręczne wyłączenie
przez naciśnięcie przycisku pilota
parkowania r.
Gdy układ zostanie wyłączony
ręcznie, dioda w przycisku gaśnie, a
na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
Układ czujników parkowania
wyłączony .
Po ręcznym wyłączeniu przedni-tylny
układ ułatwiający parkowanie jest
aktywowany ponownie, gdy zostanie
naciśnięty przycisk r lub włączony
bieg wsteczny.
Cały układ można ręcznie wyłączyć w
menu personalizacji ustawień na
wyświetlaczu informacyjnym. Układ
pozostaje wyłączony do końca
danego cyklu zapłonowego lub do
czasu ponownego włączenia w menu personalizacji ustawień.
Personalizacja ustawień 3 142.
Usterka
W razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innych zakłóceń, pojawia się komunikat nawyświetlaczu informacyjnym
kierowcy.

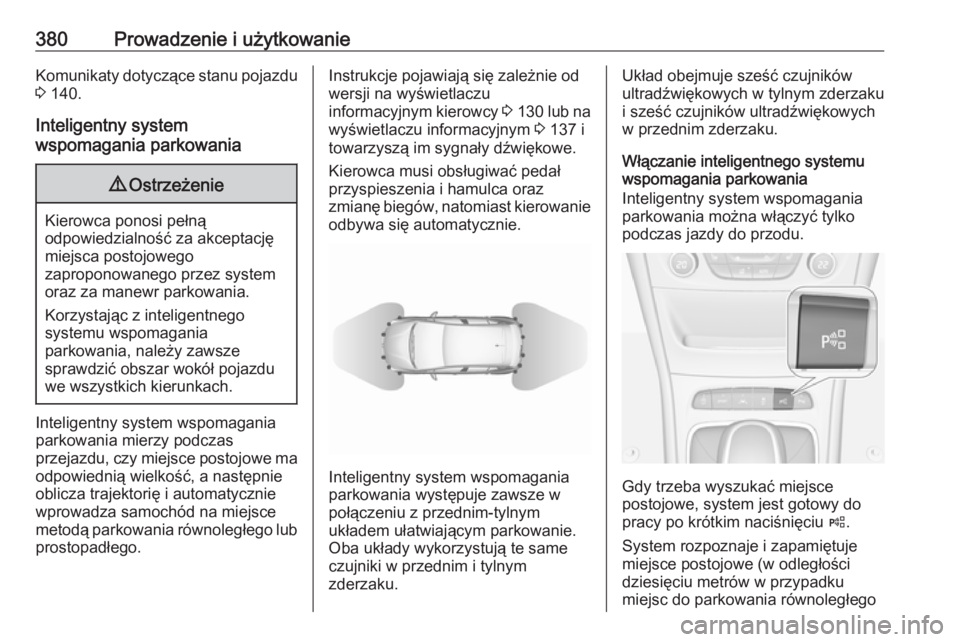

380Prowadzenie i użytkowanieKomunikaty dotyczące stanu pojazdu3 140.
Inteligentny system
wspomagania parkowania9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za akceptację
miejsca postojowego
zaproponowanego przez system
oraz za manewr parkowania.
Korzystając z inteligentnego
systemu wspomagania
parkowania, należy zawsze
sprawdzić obszar wokół pojazdu
we wszystkich kierunkach.
Inteligentny system wspomagania
parkowania mierzy podczas
przejazdu, czy miejsce postojowe ma odpowiednią wielkość, a następnie
oblicza trajektorię i automatycznie
wprowadza samochód na miejsce
metodą parkowania równoległego lub
prostopadłego.
Instrukcje pojawiają się zależnie od
wersji na wyświetlaczu
informacyjnym kierowcy 3 130 lub na
wyświetlaczu informacyjnym 3 137 i
towarzyszą im sygnały dźwiękowe.
Kierowca musi obsługiwać pedał
przyspieszenia i hamulca oraz
zmianę biegów, natomiast kierowanie odbywa się automatycznie.
Inteligentny system wspomagania
parkowania występuje zawsze w
połączeniu z przednim-tylnym
układem ułatwiającym parkowanie.
Oba układy wykorzystują te same
czujniki w przednim i tylnym
zderzaku.
Układ obejmuje sześć czujników
ultradźwiękowych w tylnym zderzaku
i sześć czujników ultradźwiękowych
w przednim zderzaku.
Włączanie inteligentnego systemu
wspomagania parkowania
Inteligentny system wspomagania
parkowania można włączyć tylko
podczas jazdy do przodu.
Gdy trzeba wyszukać miejsce
postojowe, system jest gotowy do
pracy po krótkim naciśnięciu (.
System rozpoznaje i zapamiętuje
miejsce postojowe (w odległości
dziesięciu metrów w przypadku
miejsc do parkowania równoległego

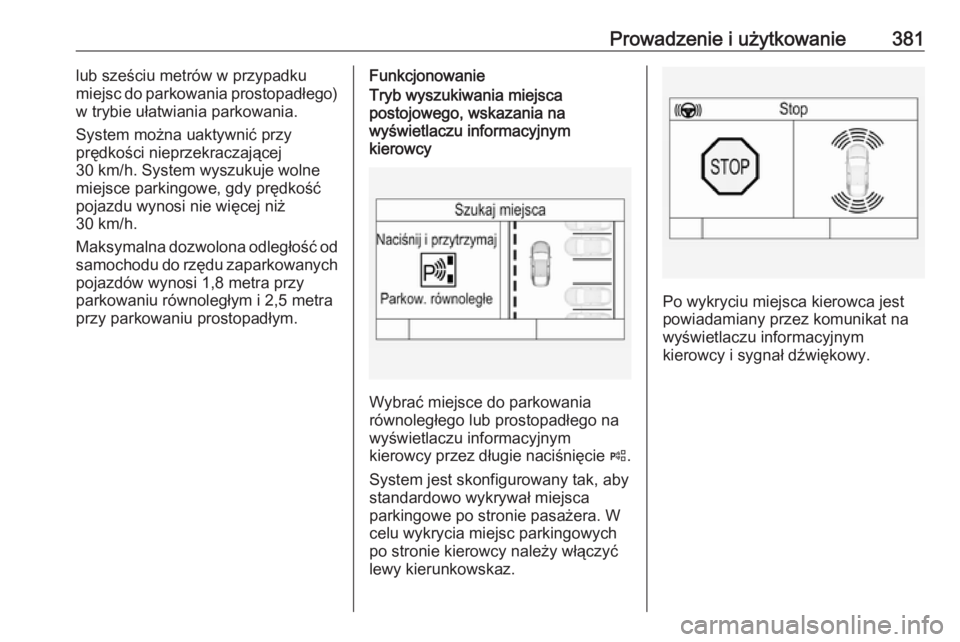

Prowadzenie i użytkowanie381lub sześciu metrów w przypadku
miejsc do parkowania prostopadłego)
w trybie ułatwiania parkowania.
System można uaktywnić przy
prędkości nieprzekraczającej
30 km/h. System wyszukuje wolne
miejsce parkingowe, gdy prędkość
pojazdu wynosi nie więcej niż
30 km/h.
Maksymalna dozwolona odległość od
samochodu do rzędu zaparkowanych
pojazdów wynosi 1,8 metra przy
parkowaniu równoległym i 2,5 metra
przy parkowaniu prostopadłym.FunkcjonowanieTryb wyszukiwania miejsca
postojowego, wskazania na
wyświetlaczu informacyjnym
kierowcy
Wybrać miejsce do parkowania
równoległego lub prostopadłego na
wyświetlaczu informacyjnym
kierowcy przez długie naciśnięcie (.
System jest skonfigurowany tak, aby standardowo wykrywał miejsca
parkingowe po stronie pasażera. W celu wykrycia miejsc parkingowych
po stronie kierowcy należy włączyć
lewy kierunkowskaz.
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
wyświetlaczu informacyjnym
kierowcy i sygnał dźwiękowy.

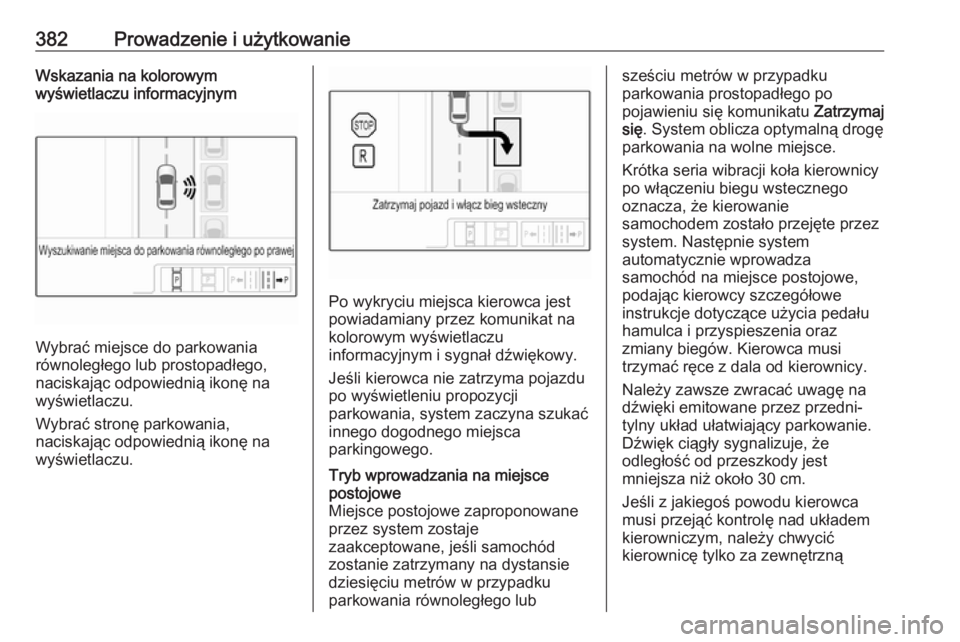

382Prowadzenie i użytkowanieWskazania na kolorowym
wyświetlaczu informacyjnym
Wybrać miejsce do parkowania
równoległego lub prostopadłego,
naciskając odpowiednią ikonę na
wyświetlaczu.
Wybrać stronę parkowania,
naciskając odpowiednią ikonę na
wyświetlaczu.
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
kolorowym wyświetlaczu
informacyjnym i sygnał dźwiękowy.
Jeśli kierowca nie zatrzyma pojazdu
po wyświetleniu propozycji
parkowania, system zaczyna szukać
innego dogodnego miejsca
parkingowego.
Tryb wprowadzania na miejsce
postojowe
Miejsce postojowe zaproponowane
przez system zostaje
zaakceptowane, jeśli samochód
zostanie zatrzymany na dystansie
dziesięciu metrów w przypadku
parkowania równoległego lubsześciu metrów w przypadku
parkowania prostopadłego po
pojawieniu się komunikatu Zatrzymaj
się . System oblicza optymalną drogę
parkowania na wolne miejsce.
Krótka seria wibracji koła kierownicy
po włączeniu biegu wstecznego
oznacza, że kierowanie
samochodem zostało przejęte przez
system. Następnie system
automatycznie wprowadza
samochód na miejsce postojowe,
podając kierowcy szczegółowe
instrukcje dotyczące użycia pedału
hamulca i przyspieszenia oraz
zmiany biegów. Kierowca musi
trzymać ręce z dala od kierownicy.
Należy zawsze zwracać uwagę na
dźwięki emitowane przez przedni-
tylny układ ułatwiający parkowanie.
Dźwięk ciągły sygnalizuje, że
odległość od przeszkody jest
mniejsza niż około 30 cm.
Jeśli z jakiegoś powodu kierowca
musi przejąć kontrolę nad układem
kierowniczym, należy chwycić
kierownicę tylko za zewnętrzną
