2017.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

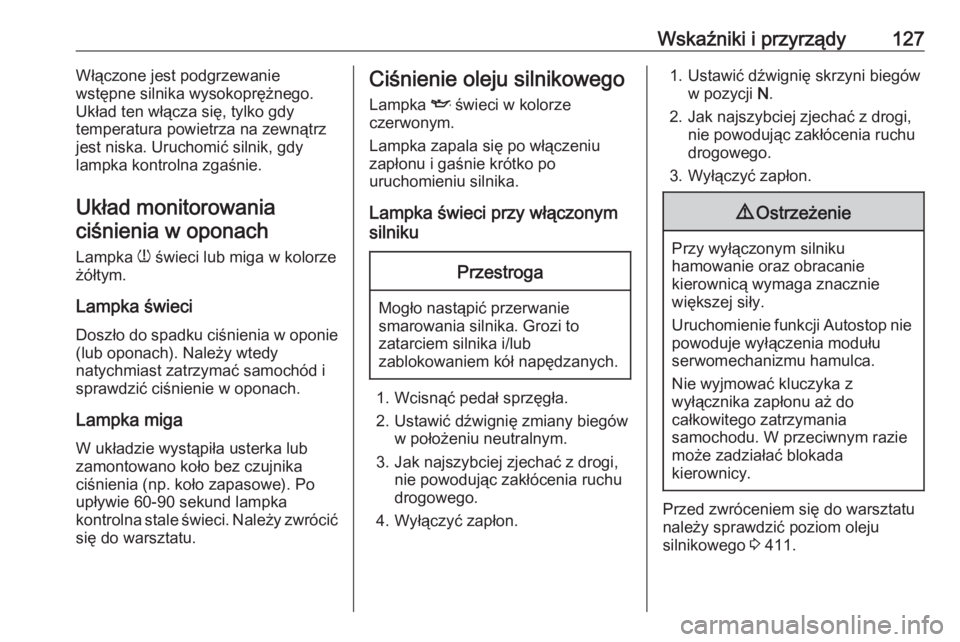

Wskaźniki i przyrządy127Włączone jest podgrzewanie
wstępne silnika wysokoprężnego.
Układ ten włącza się, tylko gdy
temperatura powietrza na zewnątrz
jest niska. Uruchomić silnik, gdy
lampka kontrolna zgaśnie.
Układ monitorowaniaciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym.
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
1. Ustawić dźwignię skrzyni biegów w pozycji N.
2. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
3. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Uruchomienie funkcji Autostop nie
powoduje wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu aż do
całkowitego zatrzymania
samochodu. W przeciwnym razie
może zadziałać blokada
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 411.

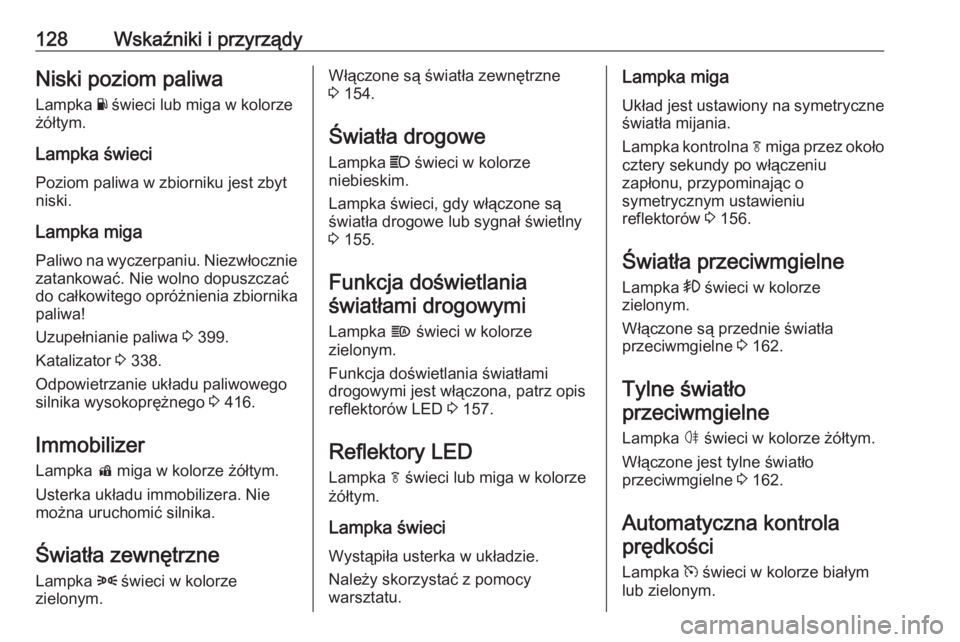

128Wskaźniki i przyrządyNiski poziom paliwaLampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga
Paliwo na wyczerpaniu. Niezwłocznie
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 399.
Katalizator 3 338.
Odpowietrzanie układu paliwowego silnika wysokoprężnego 3 416.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
można uruchomić silnika.
Światła zewnętrzne Lampka 8 świeci w kolorze
zielonym.Włączone są światła zewnętrzne
3 154.
Światła drogowe Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe lub sygnał świetlny
3 155.
Funkcja doświetlania światłami drogowymi
Lampka f świeci w kolorze
zielonym.
Funkcja doświetlania światłami
drogowymi jest włączona, patrz opis
reflektorów LED 3 157.
Reflektory LED Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
Wystąpiła usterka w układzie.
Należy skorzystać z pomocy
warsztatu.Lampka miga
Układ jest ustawiony na symetryczne światła mijania.
Lampka kontrolna f miga przez około
cztery sekundy po włączeniu
zapłonu, przypominając o
symetrycznym ustawieniu
reflektorów 3 156.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 162.
Tylne światło
przeciwmgielne
Lampka ø świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 162.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.

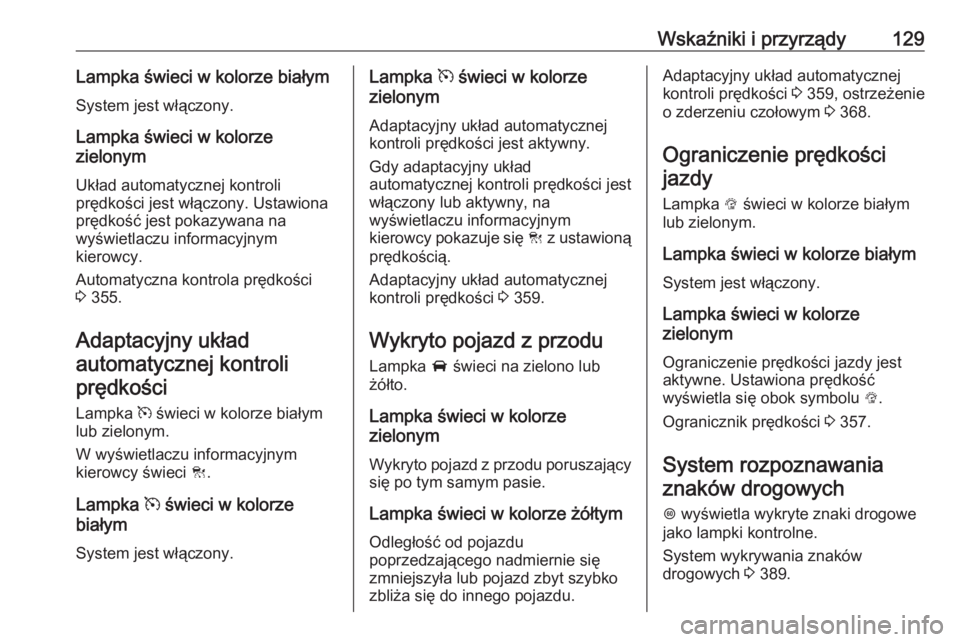

Wskaźniki i przyrządy129Lampka świeci w kolorze białymSystem jest włączony.
Lampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony. Ustawiona
prędkość jest pokazywana na
wyświetlaczu informacyjnym
kierowcy.
Automatyczna kontrola prędkości
3 355.
Adaptacyjny układ
automatycznej kontroli prędkości
Lampka m świeci w kolorze białym
lub zielonym.
W wyświetlaczu informacyjnym
kierowcy świeci C.
Lampka m świeci w kolorze
białym
System jest włączony.Lampka m świeci w kolorze
zielonym
Adaptacyjny układ automatycznej
kontroli prędkości jest aktywny.
Gdy adaptacyjny układ
automatycznej kontroli prędkości jest
włączony lub aktywny, na
wyświetlaczu informacyjnym
kierowcy pokazuje się C z ustawioną
prędkością.
Adaptacyjny układ automatycznej
kontroli prędkości 3 359.
Wykryto pojazd z przodu Lampka A świeci na zielono lub
żółto.
Lampka świeci w kolorze
zielonym
Wykryto pojazd z przodu poruszający się po tym samym pasie.
Lampka świeci w kolorze żółtym Odległość od pojazdu
poprzedzającego nadmiernie się
zmniejszyła lub pojazd zbyt szybko
zbliża się do innego pojazdu.Adaptacyjny układ automatycznej
kontroli prędkości 3 359, ostrzeżenie
o zderzeniu czołowym 3 368.
Ograniczenie prędkości
jazdy
Lampka L świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze
zielonym
Ograniczenie prędkości jazdy jest
aktywne. Ustawiona prędkość
wyświetla się obok symbolu L.
Ogranicznik prędkości 3 357.
System rozpoznawania znaków drogowych
L wyświetla wykryte znaki drogowe
jako lampki kontrolne.
System wykrywania znaków
drogowych 3 389.

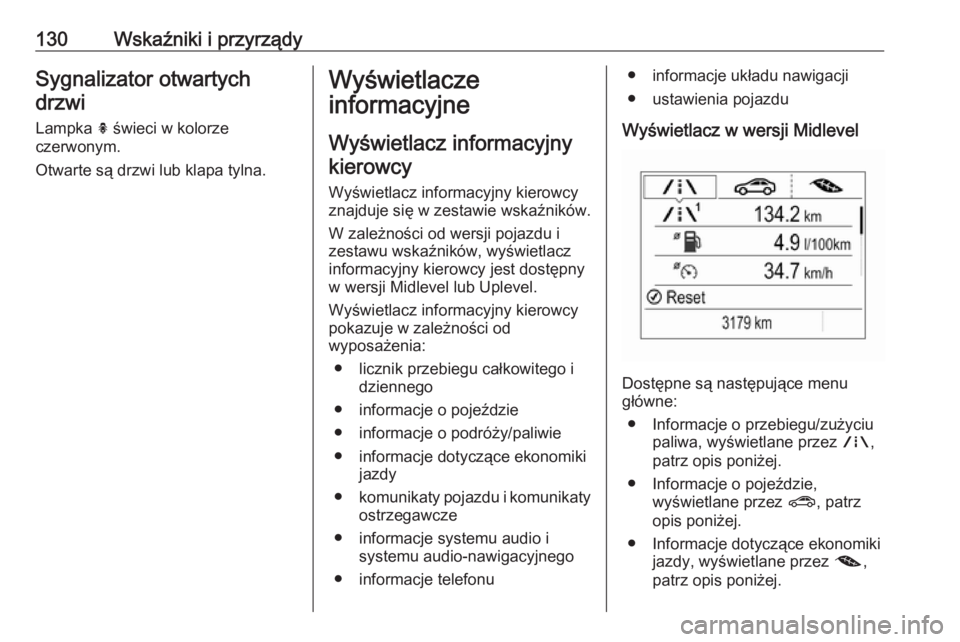

130Wskaźniki i przyrządySygnalizator otwartychdrzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w zestawie wskaźników.
W zależności od wersji pojazdu i
zestawu wskaźników, wyświetlacz
informacyjny kierowcy jest dostępny
w wersji Midlevel lub Uplevel.
Wyświetlacz informacyjny kierowcy
pokazuje w zależności od
wyposażenia:
● licznik przebiegu całkowitego i dziennego
● informacje o pojeździe
● informacje o podróży/paliwie ● informacje dotyczące ekonomiki jazdy
● komunikaty pojazdu i komunikaty
ostrzegawcze
● informacje systemu audio i systemu audio-nawigacyjnego
● informacje telefonu● informacje układu nawigacji
● ustawienia pojazdu
Wyświetlacz w wersji Midlevel
Dostępne są następujące menu
główne:
● Informacje o przebiegu/zużyciu paliwa, wyświetlane przez ;,
patrz opis poniżej.
● Informacje o pojeździe, wyświetlane przez ?, patrz
opis poniżej.
● Informacje dotyczące ekonomiki jazdy, wyświetlane przez @,
patrz opis poniżej.

Wskaźniki i przyrządy131Niektóre wyświetlane funkcje różnią
się w zależności od tego, czy pojazd
znajduje się w ruchu czy stoi w
miejscu, a niektóre są aktywne tylko
wtedy, gdy pojazd jedzie.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu głównymi lub w celu przejścia z podmenu do menu
nadrzędnego, naciskać MENU.
Obrócić pokrętło regulacyjne, aby
wybrać podmenu menu głównego lub
ustawić wartość numeryczną.
Nacisnąć SET/CLR, aby wybrać i
zatwierdzić funkcję.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy pokazują się
komunikaty pojazdu i komunikaty
serwisowe. Potwierdzić komunikaty
przez naciśnięcie SET/CLR.
Komunikaty dotyczące stanu pojazdu 3 140.
Wyświetlacz w wersji UplevelDostępne są następujące menu
główne:
● Informacje o przebiegu/zużyciu paliwa, wyświetlane przez
Informacje , patrz opis poniżej.
● Informacje o systemie audio, wyświetlane przez Audio, patrz
opis poniżej.
● Informacje o telefonie, wyświetlane przez Telefon, patrz
opis poniżej.
● Informacje o nawigacji, wyświetlane przez Nawigacja,
patrz opis poniżej.
● Informacje o pojeździe, wyświetlane przez Opcje, patrz
opis poniżej.
Niektóre wyświetlane funkcje różnią się w zależności od tego, czy pojazd
znajduje się w ruchu czy stoi w
miejscu, a niektóre są aktywne tylko
wtedy, gdy pojazd jedzie.
Wybieranie menu i funkcji
Pozycje menu i funkcje można
wybierać za pomocą przycisków,
które znajdują się z prawej strony na
kierownicy.

132Wskaźniki i przyrządy
Nacisnąć p, aby otworzyć stronę
menu głównego.
Wybrać stronę menu głównego za
pomocą Q lub P.
Potwierdzić stronę menu głównego za pomocą 9.
Po wybraniu strony menu głównego,
nacisnąć Q lub P, aby wybrać
podstrony.
Nacisnąć q, aby otworzyć następny
folder na wybranej podstronie.
Nacisnąć Q lub P, aby wybrać
funkcje lub ustawić wartość
numeryczną, stosownie do potrzeb.
Nacisnąć 9, aby wybrać i zatwierdzić
funkcję.
Po wybraniu strony menu głównego
wybór ten pozostaje zapisany, dopóki
nie zostanie wybrana inna strona
menu głównego. Podstrony zmienia
się przez naciśnięcie P lub Q.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy pokazują się komunikaty pojazdu i komunikaty
serwisowe. Potwierdzić komunikaty
przez naciśnięcie 9. Komunikaty
dotyczące stanu pojazdu 3 140.
Menu informacji o przebiegu/
zużyciu paliwa, ; lub
Informacje
Poniżej przedstawiono listę
wszystkich dostępnych stron menu
informacyjnego. Niektóre z nich mogą
być niedostępne w danym pojeździe.
W niektórych wersjach wyświetlacza
pewne funkcje są przedstawione w
postaci symboli.Obrócić pokrętło regulacyjne bądź
nacisnąć Q lub P, aby wybrać
stronę:
● Licznik przebiegu dziennego 1/2 lub A/B
● Średnie zużycie paliwa
● Średnia prędkość jazdy
● Cyfrowe wskazanie prędkości
● Zasięg
● Chwilowe zużycie paliwa
● Pozostały okres przydatności oleju
● Ciśnienie powietrza w oponach
● System wykrywania znaków drogowych
● Odległość od poprzedzającego pojazdu
● Timer (Stoper)
● Temperatura zewnętrzna
Na wyświetlaczu Midlevel strony
Pozostały okres przydatności oleju,
Ciśnienie w oponach, System
rozpoznawania znaków drogowych i
Sygnalizacja odległości od

Wskaźniki i przyrządy133poprzedzającego pojazdu
wyświetlają się w Menu informacji o pojeździe, wybrać ?.
Licznik przebiegu dziennego 1/2 lub A/B
Licznik przebiegu dziennego
wyświetla bieżący przebieg (od czasu
ostatniego zerowania).
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Aby wyzerować wskazanie na
wyświetlaczu Midlevel, nacisnąć
SET/CLR i przytrzymać przez kilka
sekund.
Aby wyzerować wskazanie na
wyświetlaczu Uplevel, nacisnąć > i
potwierdzić za pomocą 9.
Informacje wyświetlane na stronach
licznika przebiegu dziennego 1/A i
2/B można wyzerować oddzielnie,
gdy aktywna jest dana strona.Średnie zużycie paliwa
Wyświetlanie średniego zużycia
paliwa. Pomiar można wyzerować w
dowolnym momencie, rozpoczynając
go od wartości domyślnej.
Aby wyzerować licznik wyświetlacza Midlevel, nacisnąć SET/CLR i
przytrzymać przez kilka sekund, a w
przypadku wyświetlacza Uplevel
nacisnąć > i potwierdzić za pomocą
9 .
W pojazdach z silnikiem
dwupaliwowym: Wskazywane jest
średnie zużycie paliwa dla aktualnie
wybranego trybu zasilania – CNG lub
benzyna.
Średnia prędkość jazdy
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować licznik wyświetlacza Midlevel, nacisnąć SET/CLR i
przytrzymać przez kilka sekund, a w
przypadku wyświetlacza Uplevel
nacisnąć > i potwierdzić za pomocą
9 .Cyfrowe wskazanie prędkości
Cyfrowe wyświetlanie prędkości
chwilowej.
Zasięg
Zasięg obliczany jest na podstawie
aktualnego poziomu paliwa w
zbiorniku oraz chwilowego zużycia
paliwa. Na wyświetlaczu pokazywane są wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy w zbiorniku jest niski poziom
paliwa, na wyświetlaczu pojawia się
komunikat i zapala się lampka
kontrolna Y na wskaźniku poziomu
paliwa.
Gdy konieczne jest niezwłoczne
uzupełnienie paliwa w zbiorniku,
pokaże się komunikat ostrzegawczy,
który pozostanie na wyświetlaczu.
Dodatkowo miga lampka kontrolna Y
na wskaźniku poziomu paliwa 3 128.

134Wskaźniki i przyrządyZasięg, silnik dwupaliwowy
Wskazywany jest przybliżony zasięg
całkowity i zasięg dla każdego
zbiornika paliwa (CNG i benzyny). Niski poziom paliwa w jednym ze
zbiorników sygnalizuje wskazanie
NISKI w odpowiedniej sekcji.
Poziom paliwa, silnik dwupaliwowy
W przypadku silników
dwupaliwowych wyświetlacz
informacyjny kierowcy pokazuje
poziom dla tego paliwa, które nie jest
aktualnie używane.
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.
W pojazdach z silnikiem
dwupaliwowym: Wskazywane jest
chwilowe zużycie paliwa dla aktualnie
wybranego trybu zasilania – CNG lub benzyna.
Pozostała żywotność oleju
Wskazuje szacunkowy czas
przydatności oleju. Liczba podana w
procentach oznacza pozostały okres
żywotności oleju 3 120.
Ciśnienie / opony
Umożliwia sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy
3 439.
System wykrywania znaków
drogowych
Wyświetla wykryte znaki drogowe na
bieżącym odcinku trasy 3 389.
Odległ. od pojazdu z przodu
Wyświetlanie odległości w
sekundach od poprzedzającego
poruszającego się pojazdu 3 371.
Jeśli adaptacyjny układ
automatycznej kontroli prędkości jest
aktywny, na tej stronie wyświetla się
ustawiona odległość od
poprzedzającego pojazdu.
Timer (Stoper)
Aby uruchomić lub zatrzymać timer,
nacisnąć 9. Aby go wyzerować,
nacisnąć > i potwierdzić zerowanie.
