2017.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

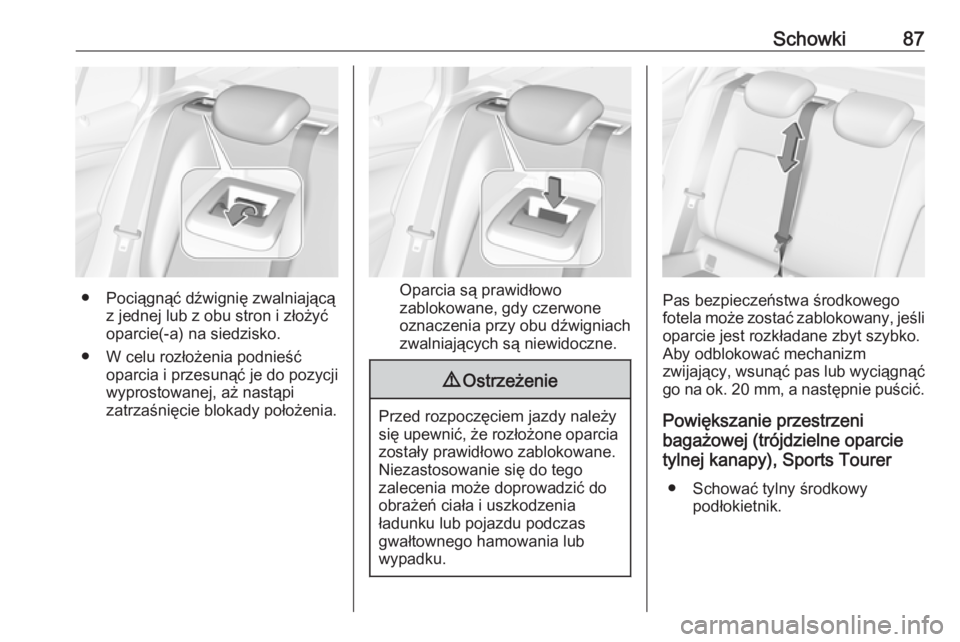

Schowki87
● Pociągnąć dźwignię zwalniającąz jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.Oparcia są prawidłowo
zablokowane, gdy czerwone
oznaczenia przy obu dźwigniach
zwalniających są niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (trójdzielne oparcie
tylnej kanapy), Sports Tourer
● Schować tylny środkowy podłokietnik.

88Schowki
● Pociągnąć za pętlę i złożyćoparcie środkowego fotela.
● Wsunąć klamry pasówbezpieczeństwa zewnętrznych
foteli w boczne uchwyty w celu
zabezpieczenia pasów przed
uszkodzeniem, patrz ilustracja.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
9 Ostrzeżenie
Zachować ostrożność podczas
składania oparcia prawego fotela,
jeśli oparcie fotela środkowego
jest już złożone. Śruba wystająca
po wewnętrznej stronie oparcia
stwarza ryzyko obrażeń.
● Można też złożyć oparcia foteli od strony przestrzeni bagażowej:
pociągnąć przełącznik w lewej
lub prawej ścianie przestrzeni
bagażowej w celu złożenia
odpowiedniej części oparcia
tylnej kanapy.
9 Ostrzeżenie
Podczas składania i rozkładania
oparć tylnych foteli od strony
przestrzeni bagażowej należy
zachować ostrożność. Oparcie

Schowki89składa się ze znaczną siłą. Istniejeniebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Należy upewnić się, że do tylnych
foteli nic nie jest przymocowane i
że nic nie znajduje się na
siedziskach.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenia przy obu dźwigniach
zwalniających są niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Tylny schowek
Schowek
W przestrzeni bagażowej znajduje się schowek. Aby uzyskać dostęp do
schowka, należy zdjąć pokrywę.
Pokrywa schowka pod tylną podłogą
3 91.

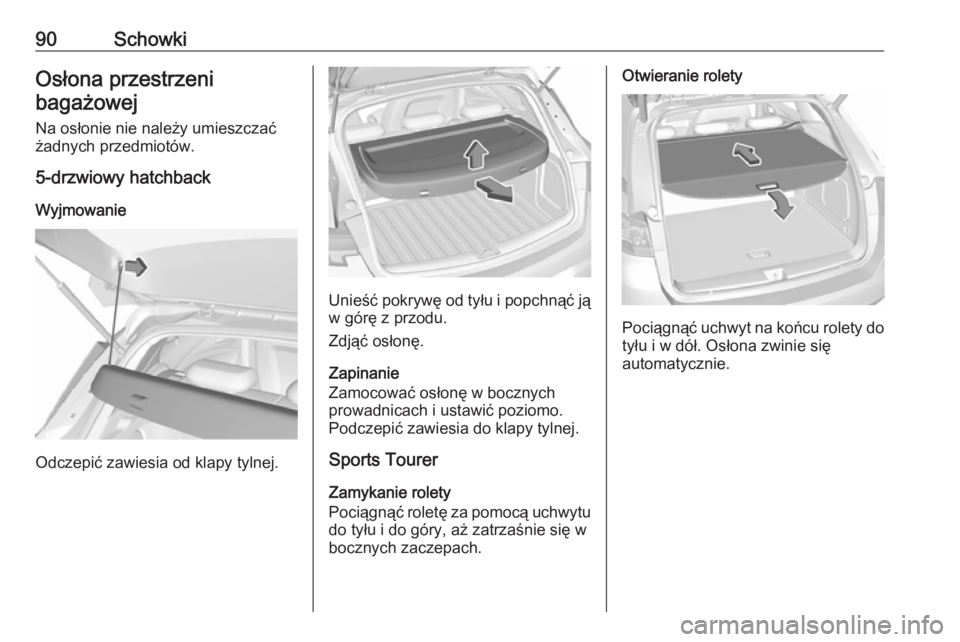

90SchowkiOsłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
5-drzwiowy hatchback
Wyjmowanie
Odczepić zawiesia od klapy tylnej.
Unieść pokrywę od tyłu i popchnąć ją
w górę z przodu.
Zdjąć osłonę.
Zapinanie
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo.
Podczepić zawiesia do klapy tylnej.
Sports Tourer
Zamykanie rolety
Pociągnąć roletę za pomocą uchwytu
do tyłu i do góry, aż zatrzaśnie się w
bocznych zaczepach.
Otwieranie rolety
Pociągnąć uchwyt na końcu rolety do tyłu i w dół. Osłona zwinie się
automatycznie.

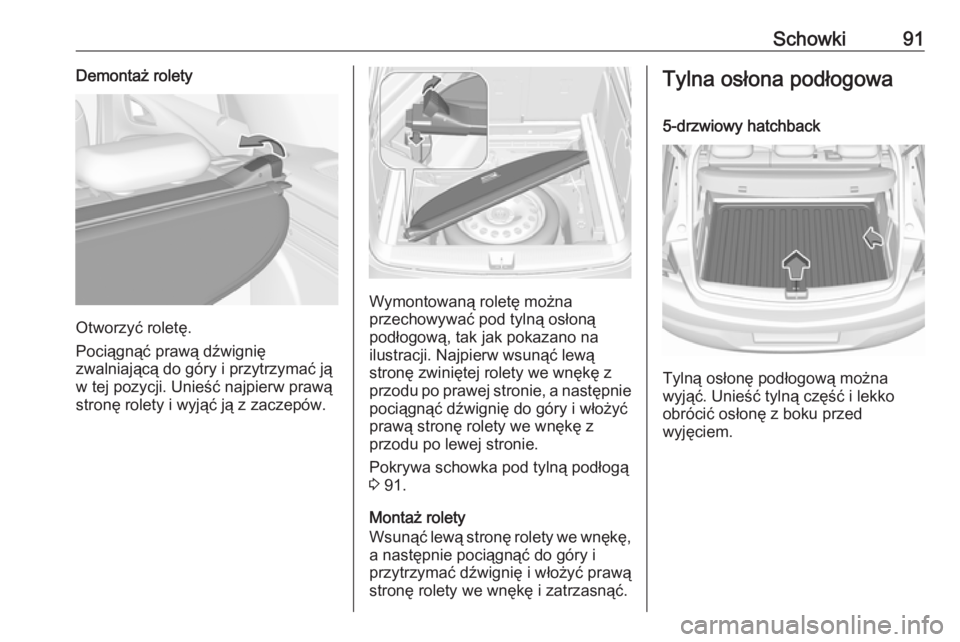

Schowki91Demontaż rolety
Otworzyć roletę.
Pociągnąć prawą dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji. Unieść najpierw prawą
stronę rolety i wyjąć ją z zaczepów.
Wymontowaną roletę można
przechowywać pod tylną osłoną
podłogową, tak jak pokazano na ilustracji. Najpierw wsunąć lewą
stronę zwiniętej rolety we wnękę z przodu po prawej stronie, a następnie
pociągnąć dźwignię do góry i włożyć
prawą stronę rolety we wnękę z
przodu po lewej stronie.
Pokrywa schowka pod tylną podłogą
3 91.
Montaż rolety
Wsunąć lewą stronę rolety we wnękę, a następnie pociągnąć do góry i
przytrzymać dźwignię i włożyć prawą
stronę rolety we wnękę i zatrzasnąć.
Tylna osłona podłogowa
5-drzwiowy hatchback
Tylną osłonę podłogową można
wyjąć. Unieść tylną część i lekko
obrócić osłonę z boku przed
wyjęciem.

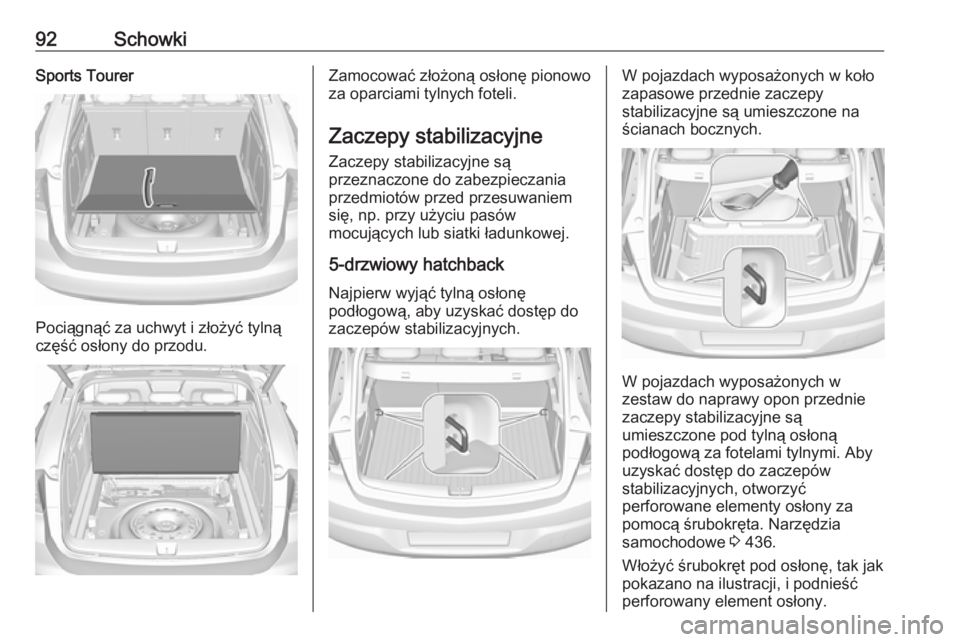

92SchowkiSports Tourer
Pociągnąć za uchwyt i złożyć tylną
część osłony do przodu.
Zamocować złożoną osłonę pionowo
za oparciami tylnych foteli.
Zaczepy stabilizacyjne Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
5-drzwiowy hatchback
Najpierw wyjąć tylną osłonę
podłogową, aby uzyskać dostęp do zaczepów stabilizacyjnych.W pojazdach wyposażonych w koło
zapasowe przednie zaczepy
stabilizacyjne są umieszczone na
ścianach bocznych.
W pojazdach wyposażonych w
zestaw do naprawy opon przednie
zaczepy stabilizacyjne są
umieszczone pod tylną osłoną
podłogową za fotelami tylnymi. Aby
uzyskać dostęp do zaczepów
stabilizacyjnych, otworzyć
perforowane elementy osłony za
pomocą śrubokręta. Narzędzia
samochodowe 3 436.
Włożyć śrubokręt pod osłonę, tak jak
pokazano na ilustracji, i podnieść
perforowany element osłony.

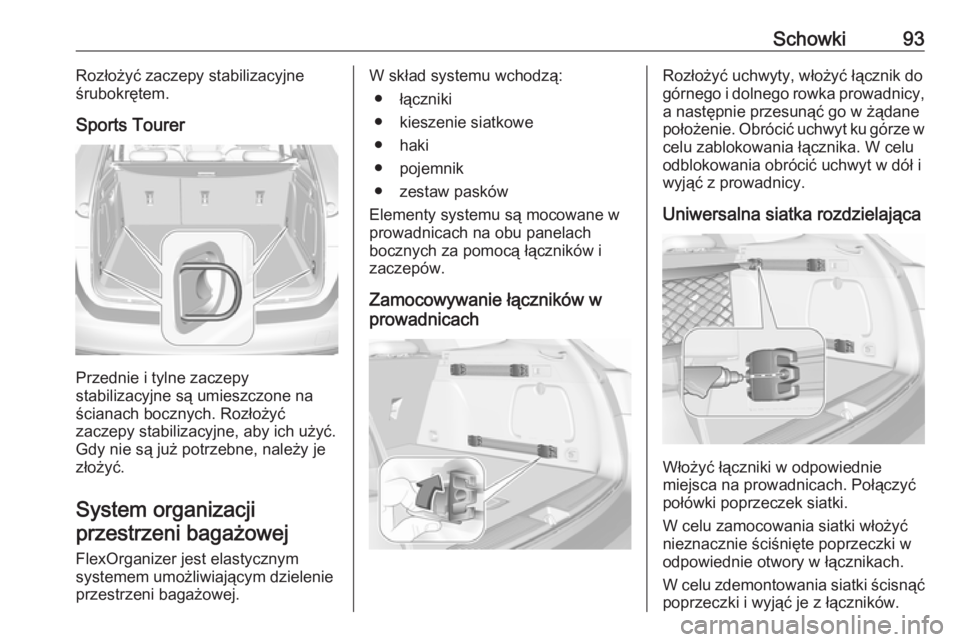

Schowki93Rozłożyć zaczepy stabilizacyjne
śrubokrętem.
Sports Tourer
Przednie i tylne zaczepy
stabilizacyjne są umieszczone na
ścianach bocznych. Rozłożyć
zaczepy stabilizacyjne, aby ich użyć.
Gdy nie są już potrzebne, należy je
złożyć.
System organizacji przestrzeni bagażowej
FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.
W skład systemu wchodzą:
● łączniki
● kieszenie siatkowe
● haki
● pojemnik
● zestaw pasków
Elementy systemu są mocowane w
prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.
Zamocowywanie łączników w
prowadnicachRozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane
położenie. Obrócić uchwyt ku górze w celu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.
Uniwersalna siatka rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.

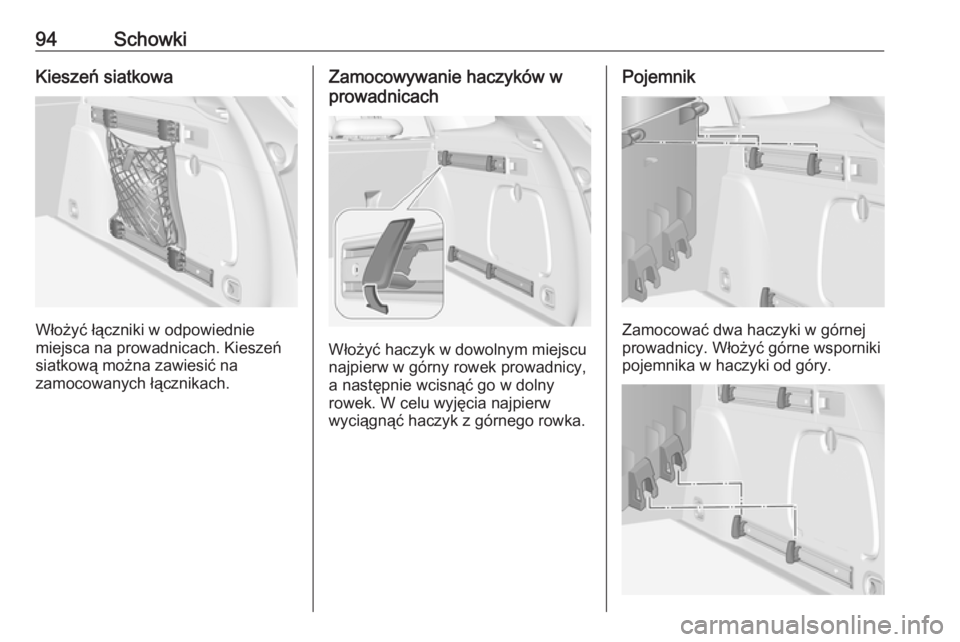

94SchowkiKieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.
Zamocowywanie haczyków w
prowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.
Pojemnik
Zamocować dwa haczyki w górnej
prowadnicy. Włożyć górne wsporniki pojemnika w haczyki od góry.
