2017.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

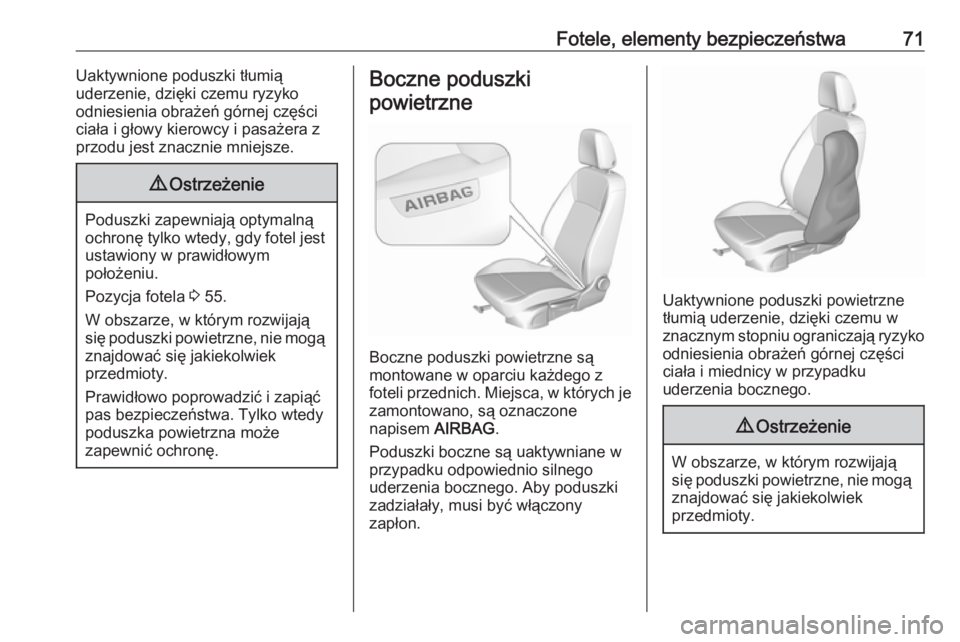

Fotele, elementy bezpieczeństwa71Uaktywnione poduszki tłumią
uderzenie, dzięki czemu ryzyko
odniesienia obrażeń górnej części
ciała i głowy kierowcy i pasażera z
przodu jest znacznie mniejsze.9 Ostrzeżenie
Poduszki zapewniają optymalną
ochronę tylko wtedy, gdy fotel jest ustawiony w prawidłowym
położeniu.
Pozycja fotela 3 55.
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.
Prawidłowo poprowadzić i zapiąć pas bezpieczeństwa. Tylko wtedy
poduszka powietrzna może
zapewnić ochronę.
Boczne poduszki
powietrzne
Boczne poduszki powietrzne są
montowane w oparciu każdego z
foteli przednich. Miejsca, w których je
zamontowano, są oznaczone
napisem AIRBAG.
Poduszki boczne są uaktywniane w
przypadku odpowiednio silnego
uderzenia bocznego. Aby poduszki zadziałały, musi być włączony
zapłon.
Uaktywnione poduszki powietrzne
tłumią uderzenie, dzięki czemu w
znacznym stopniu ograniczają ryzyko
odniesienia obrażeń górnej części
ciała i miednicy w przypadku
uderzenia bocznego.
9 Ostrzeżenie
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.

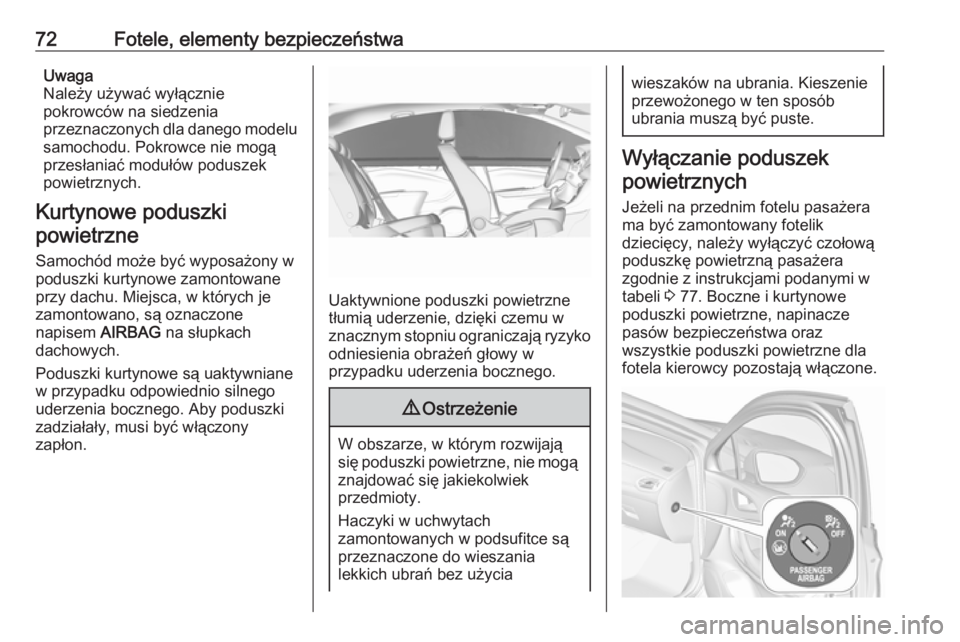

72Fotele, elementy bezpieczeństwaUwaga
Należy używać wyłącznie
pokrowców na siedzenia
przeznaczonych dla danego modelu
samochodu. Pokrowce nie mogą
przesłaniać modułów poduszek
powietrznych.
Kurtynowe poduszki powietrzne
Samochód może być wyposażony w
poduszki kurtynowe zamontowane
przy dachu. Miejsca, w których je
zamontowano, są oznaczone
napisem AIRBAG na słupkach
dachowych.
Poduszki kurtynowe są uaktywniane
w przypadku odpowiednio silnego
uderzenia bocznego. Aby poduszki
zadziałały, musi być włączony
zapłon.
Uaktywnione poduszki powietrzne
tłumią uderzenie, dzięki czemu w
znacznym stopniu ograniczają ryzyko
odniesienia obrażeń głowy w
przypadku uderzenia bocznego.
9 Ostrzeżenie
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.
Haczyki w uchwytach
zamontowanych w podsufitce są
przeznaczone do wieszania
lekkich ubrań bez użycia
wieszaków na ubrania. Kieszenie
przewożonego w ten sposób
ubrania muszą być puste.
Wyłączanie poduszek
powietrznych
Jeżeli na przednim fotelu pasażera
ma być zamontowany fotelik
dziecięcy, należy wyłączyć czołową
poduszkę powietrzną pasażera
zgodnie z instrukcjami podanymi w
tabeli 3 77. Boczne i kurtynowe
poduszki powietrzne, napinacze
pasów bezpieczeństwa oraz
wszystkie poduszki powietrzne dla
fotela kierowcy pozostają włączone.

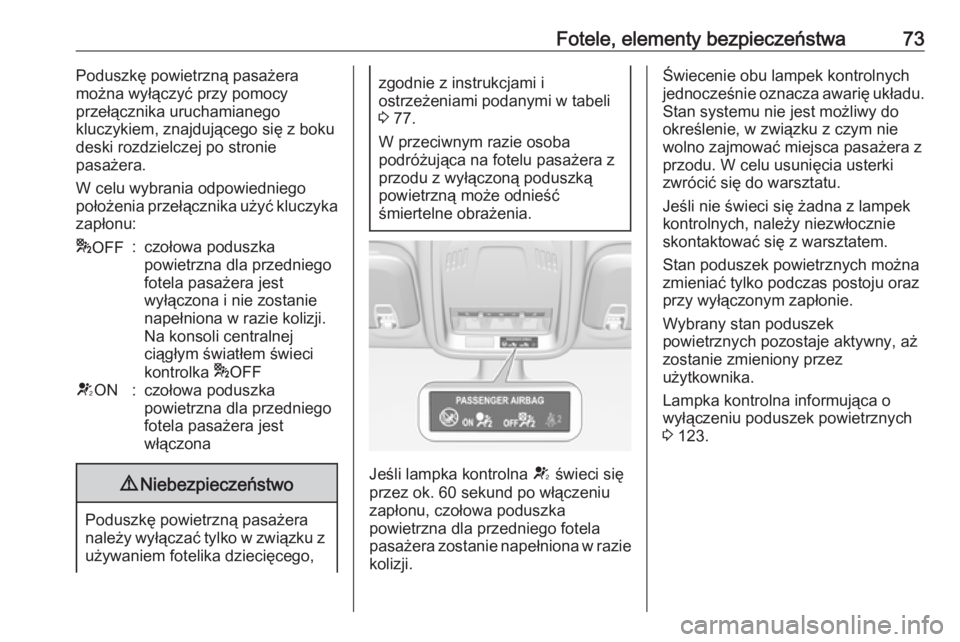

Fotele, elementy bezpieczeństwa73Poduszkę powietrzną pasażera
można wyłączyć przy pomocy
przełącznika uruchamianego
kluczykiem, znajdującego się z boku
deski rozdzielczej po stronie
pasażera.
W celu wybrania odpowiedniego
położenia przełącznika użyć kluczyka
zapłonu:* OFF:czołowa poduszka
powietrzna dla przedniego
fotela pasażera jest
wyłączona i nie zostanie
napełniona w razie kolizji.
Na konsoli centralnej
ciągłym światłem świeci
kontrolka *OFFV ON:czołowa poduszka
powietrzna dla przedniego
fotela pasażera jest
włączona9 Niebezpieczeństwo
Poduszkę powietrzną pasażera
należy wyłączać tylko w związku z używaniem fotelika dziecięcego,
zgodnie z instrukcjami i
ostrzeżeniami podanymi w tabeli
3 77.
W przeciwnym razie osoba
podróżująca na fotelu pasażera z
przodu z wyłączoną poduszką
powietrzną może odnieść
śmiertelne obrażenia.
Jeśli lampka kontrolna V świeci się
przez ok. 60 sekund po włączeniu zapłonu, czołowa poduszka
powietrzna dla przedniego fotela
pasażera zostanie napełniona w razie kolizji.
Świecenie obu lampek kontrolnych
jednocześnie oznacza awarię układu.
Stan systemu nie jest możliwy do
określenie, w związku z czym nie
wolno zajmować miejsca pasażera z
przodu. W celu usunięcia usterki zwrócić się do warsztatu.
Jeśli nie świeci się żadna z lampek
kontrolnych, należy niezwłocznie
skontaktować się z warsztatem.
Stan poduszek powietrznych można
zmieniać tylko podczas postoju oraz
przy wyłączonym zapłonie.
Wybrany stan poduszek
powietrznych pozostaje aktywny, aż
zostanie zmieniony przez
użytkownika.
Lampka kontrolna informująca o
wyłączeniu poduszek powietrznych
3 123.

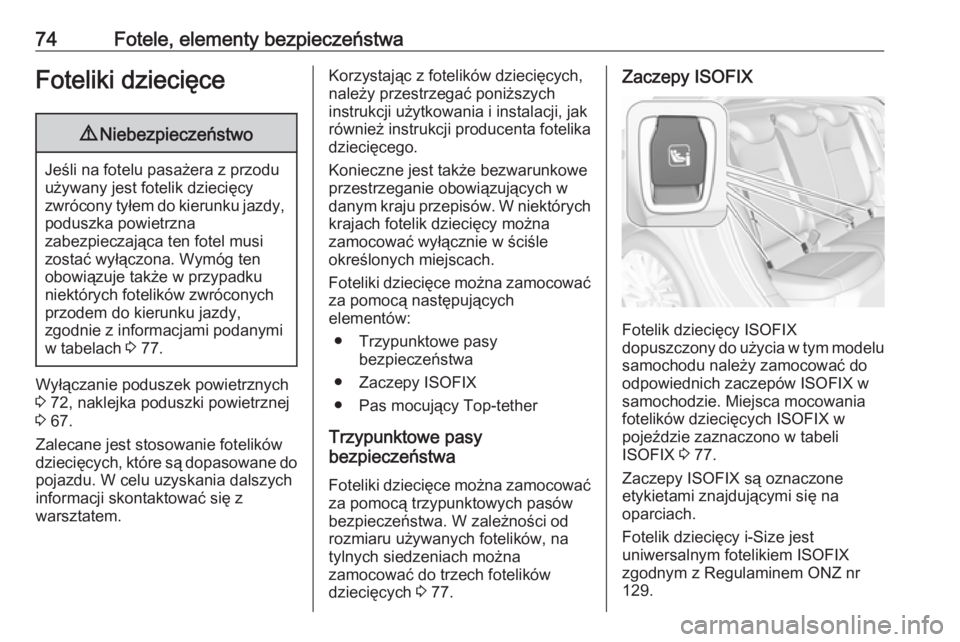

74Fotele, elementy bezpieczeństwaFoteliki dziecięce9Niebezpieczeństwo
Jeśli na fotelu pasażera z przodu
używany jest fotelik dziecięcy
zwrócony tyłem do kierunku jazdy, poduszka powietrzna
zabezpieczająca ten fotel musi
zostać wyłączona. Wymóg ten
obowiązuje także w przypadku
niektórych fotelików zwróconych
przodem do kierunku jazdy,
zgodnie z informacjami podanymi
w tabelach 3 77.
Wyłączanie poduszek powietrznych
3 72, naklejka poduszki powietrznej
3 67.
Zalecane jest stosowanie fotelików
dziecięcych, które są dopasowane do pojazdu. W celu uzyskania dalszych
informacji skontaktować się z
warsztatem.
Korzystając z fotelików dziecięcych, należy przestrzegać poniższych
instrukcji użytkowania i instalacji, jak
również instrukcji producenta fotelika
dziecięcego.
Konieczne jest także bezwarunkowe
przestrzeganie obowiązujących w
danym kraju przepisów. W niektórych
krajach fotelik dziecięcy można
zamocować wyłącznie w ściśle
określonych miejscach.
Foteliki dziecięce można zamocować za pomocą następujących
elementów:
● Trzypunktowe pasy bezpieczeństwa
● Zaczepy ISOFIX
● Pas mocujący Top-tether
Trzypunktowe pasy
bezpieczeństwa
Foteliki dziecięce można zamocować
za pomocą trzypunktowych pasów
bezpieczeństwa. W zależności od
rozmiaru używanych fotelików, na
tylnych siedzeniach można
zamocować do trzech fotelików
dziecięcych 3 77.Zaczepy ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX w
pojeździe zaznaczono w tabeli
ISOFIX 3 77.
Zaczepy ISOFIX są oznaczone
etykietami znajdującymi się na
oparciach.
Fotelik dziecięcy i-Size jest
uniwersalnym fotelikiem ISOFIX
zgodnym z Regulaminem ONZ nr 129.

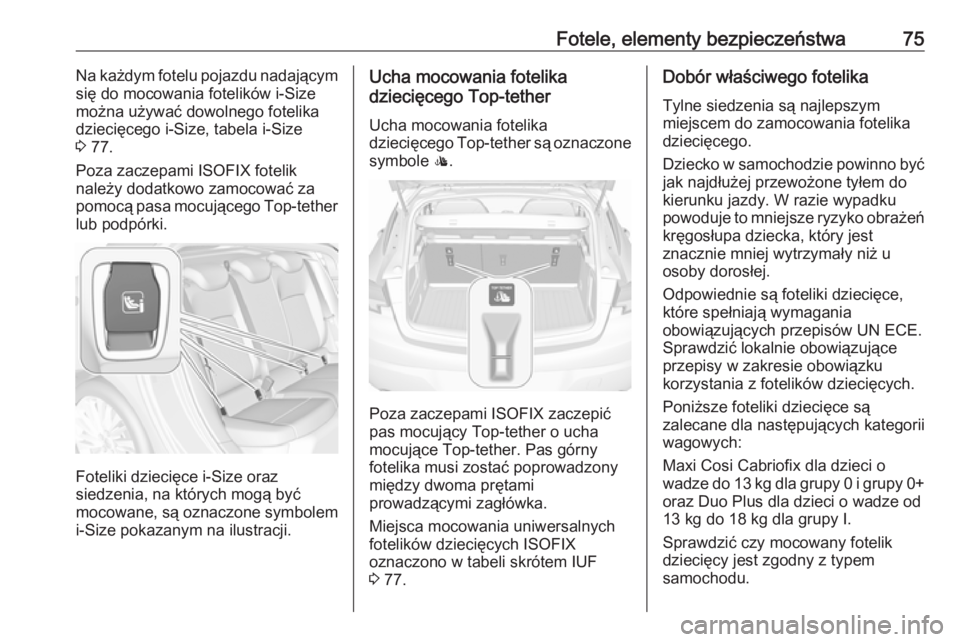

Fotele, elementy bezpieczeństwa75Na każdym fotelu pojazdu nadającym
się do mocowania fotelików i-Size
można używać dowolnego fotelika
dziecięcego i-Size, tabela i-Size
3 77.
Poza zaczepami ISOFIX fotelik
należy dodatkowo zamocować za
pomocą pasa mocującego Top-tether
lub podpórki.
Foteliki dziecięce i-Size oraz
siedzenia, na których mogą być
mocowane, są oznaczone symbolem
i-Size pokazanym na ilustracji.
Ucha mocowania fotelika
dziecięcego Top-tether
Ucha mocowania fotelika
dziecięcego Top-tether są oznaczone
symbole :.
Poza zaczepami ISOFIX zaczepić
pas mocujący Top-tether o ucha
mocujące Top-tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX
oznaczono w tabeli skrótem IUF
3 77.
Dobór właściwego fotelika
Tylne siedzenia są najlepszym
miejscem do zamocowania fotelika
dziecięcego.
Dziecko w samochodzie powinno być jak najdłużej przewożone tyłem do
kierunku jazdy. W razie wypadku
powoduje to mniejsze ryzyko obrażeń
kręgosłupa dziecka, który jest
znacznie mniej wytrzymały niż u
osoby dorosłej.
Odpowiednie są foteliki dziecięce,
które spełniają wymagania
obowiązujących przepisów UN ECE.
Sprawdzić lokalnie obowiązujące przepisy w zakresie obowiązku
korzystania z fotelików dziecięcych.
Poniższe foteliki dziecięce są
zalecane dla następujących kategorii
wagowych:
Maxi Cosi Cabriofix dla dzieci o
wadze do 13 kg dla grupy 0 i grupy 0+ oraz Duo Plus dla dzieci o wadze od
13 kg do 18 kg dla grupy I.
Sprawdzić czy mocowany fotelik
dziecięcy jest zgodny z typem
samochodu.

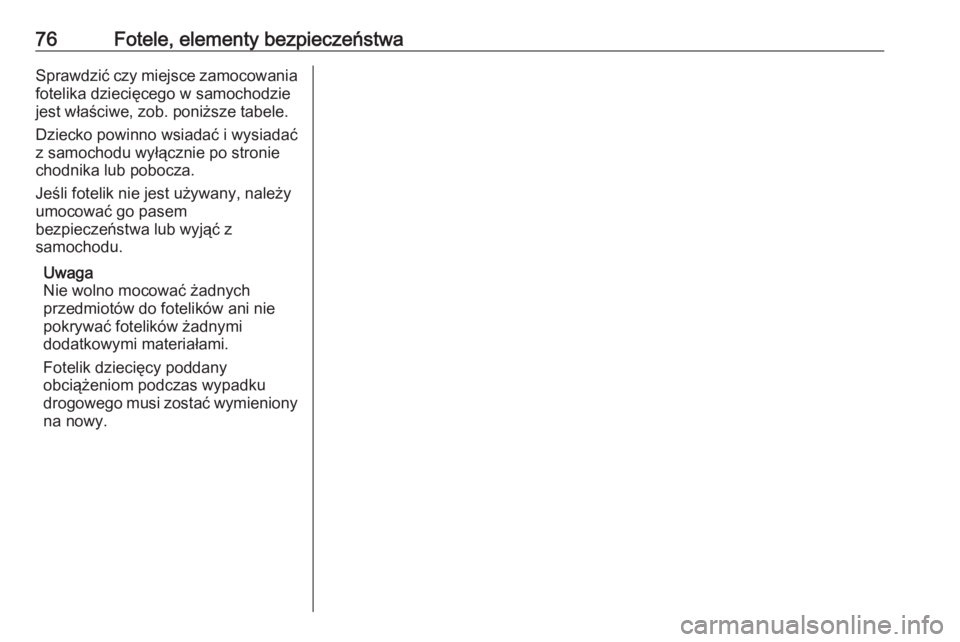

76Fotele, elementy bezpieczeństwaSprawdzić czy miejsce zamocowania
fotelika dziecięcego w samochodzie
jest właściwe, zob. poniższe tabele.
Dziecko powinno wsiadać i wysiadać
z samochodu wyłącznie po stronie
chodnika lub pobocza.
Jeśli fotelik nie jest używany, należy
umocować go pasem
bezpieczeństwa lub wyjąć z
samochodu.
Uwaga
Nie wolno mocować żadnych
przedmiotów do fotelików ani nie
pokrywać fotelików żadnymi
dodatkowymi materiałami.
Fotelik dziecięcy poddany
obciążeniom podczas wypadku
drogowego musi zostać wymieniony
na nowy.

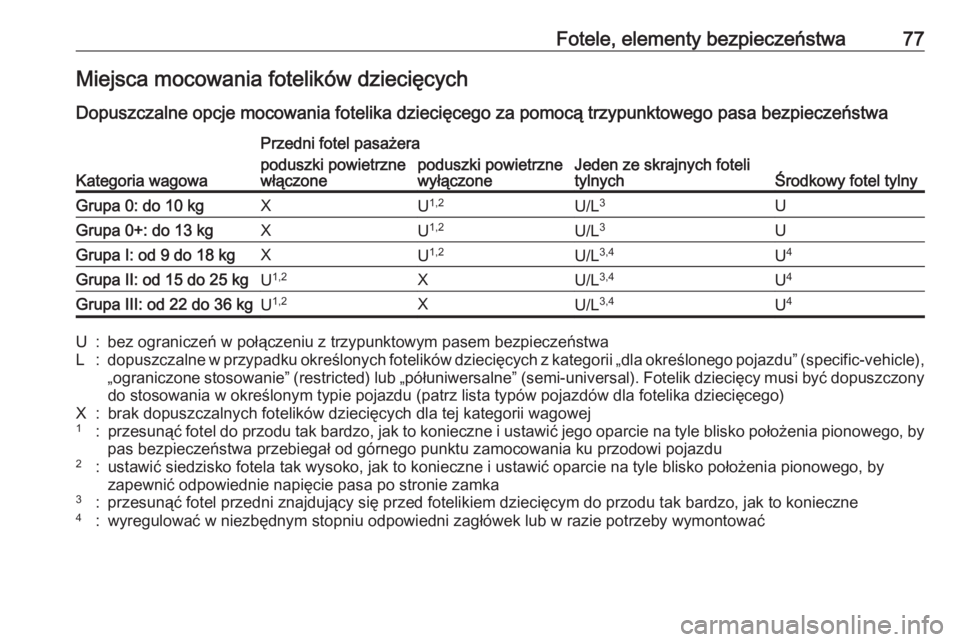

Fotele, elementy bezpieczeństwa77Miejsca mocowania fotelików dziecięcych
Dopuszczalne opcje mocowania fotelika dziecięcego za pomocą trzypunktowego pasa bezpieczeństwa
Kategoria wagowa
Przedni fotel pasażera
Jeden ze skrajnych foteli
tylnychŚrodkowy fotel tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneGrupa 0: do 10 kgXU 1,2U/L 3UGrupa 0+: do 13 kgXU1,2U/L 3UGrupa I: od 9 do 18 kgXU1,2U/L 3,4U4Grupa II: od 15 do 25 kgU1,2XU/L 3,4U4Grupa III: od 22 do 36 kgU1,2XU/L 3,4U4U:bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwaL:dopuszczalne w przypadku określonych fotelików dziecięcych z kategorii „dla określonego pojazdu” (specific-vehicle),
„ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy musi być dopuszczony do stosowania w określonym typie pojazdu (patrz lista typów pojazdów dla fotelika dziecięcego)X:brak dopuszczalnych fotelików dziecięcych dla tej kategorii wagowej1:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić jego oparcie na tyle blisko położenia pionowego, by
pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:ustawić siedzisko fotela tak wysoko, jak to konieczne i ustawić oparcie na tyle blisko położenia pionowego, by
zapewnić odpowiednie napięcie pasa po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne4:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontować

78Fotele, elementy bezpieczeństwaDozwolone warianty mocowania fotelików dziecięcych ISOFIX w zaczepach ISOFIX
Kategoria wagowaRozmiarMocowanie
Przedni fotel pasażera
Jeden ze
skrajnych foteli
tylnychŚrodkowy fotel
tylny
poduszki
powietrzne
włączonepoduszki
powietrzne
wyłączoneGrupa 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupa 0+: do 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGrupa I: od 9 do 18 kgDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF 3,4XAISO/F3XXIL, IUF3,4XGrupa II: od 15 do 25 kgXXIL3,4XGrupa III: od 22 do 36 kgXXIL3,4XIL:dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik ISOFIX musi być dopuszczony do stosowania w określonym typie pojazdu (patrz lista typów pojazdów dla fotelika dziecięcego)IUF:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy, zatwierdzonych do stosowania w danej kategorii wagowej
