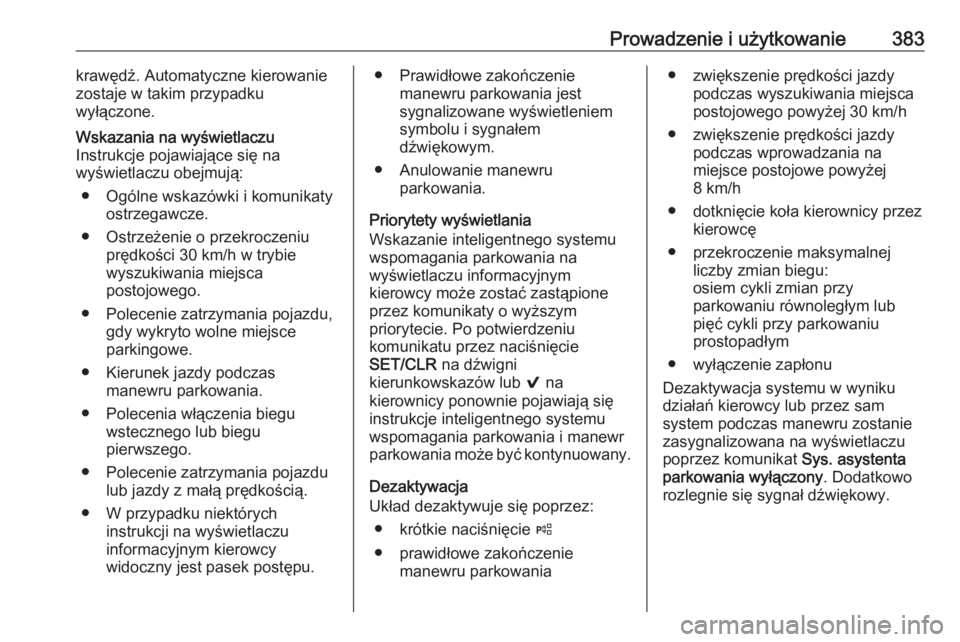

Prowadzenie i użytkowanie383krawędź. Automatyczne kierowanie
zostaje w takim przypadku
wyłączone.Wskazania na wyświetlaczu
Instrukcje pojawiające się na
wyświetlaczu obejmują:
● Ogólne wskazówki i komunikaty ostrzegawcze.
● Ostrzeżenie o przekroczeniu prędkości 30 km/h w trybie
wyszukiwania miejsca
postojowego.
● Polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe.
● Kierunek jazdy podczas manewru parkowania.
● Polecenia włączenia biegu wstecznego lub biegu
pierwszego.
● Polecenie zatrzymania pojazdu lub jazdy z małą prędkością.
● W przypadku niektórych instrukcji na wyświetlaczu
informacyjnym kierowcy
widoczny jest pasek postępu.● Prawidłowe zakończenie manewru parkowania jest
sygnalizowane wyświetleniem
symbolu i sygnałem
dźwiękowym.
● Anulowanie manewru parkowania.
Priorytety wyświetlania
Wskazanie inteligentnego systemu
wspomagania parkowania na
wyświetlaczu informacyjnym
kierowcy może zostać zastąpione przez komunikaty o wyższym
priorytecie. Po potwierdzeniu
komunikatu przez naciśnięcie
SET/CLR na dźwigni
kierunkowskazów lub 9 na
kierownicy ponownie pojawiają się
instrukcje inteligentnego systemu
wspomagania parkowania i manewr
parkowania może być kontynuowany.
Dezaktywacja
Układ dezaktywuje się poprzez:
● krótkie naciśnięcie (
● prawidłowe zakończenie manewru parkowania● zwiększenie prędkości jazdypodczas wyszukiwania miejsca
postojowego powyżej 30 km/h
● zwiększenie prędkości jazdy podczas wprowadzania na
miejsce postojowe powyżej
8 km/h
● dotknięcie koła kierownicy przez kierowcę
● przekroczenie maksymalnej liczby zmian biegu:
osiem cykli zmian przy
parkowaniu równoległym lub
pięć cykli przy parkowaniu
prostopadłym
● wyłączenie zapłonu
Dezaktywacja systemu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu
poprzez komunikat Sys. asystenta
parkowania wyłączony . Dodatkowo
rozlegnie się sygnał dźwiękowy.

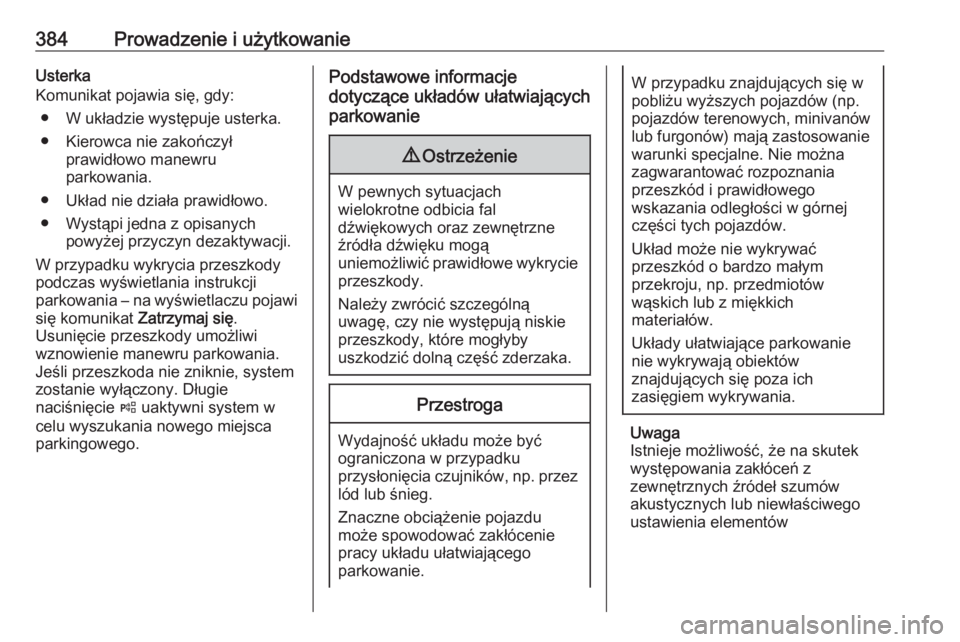

384Prowadzenie i użytkowanieUsterka
Komunikat pojawia się, gdy:
● W układzie występuje usterka.
● Kierowca nie zakończył prawidłowo manewru
parkowania.
● Układ nie działa prawidłowo. ● Wystąpi jedna z opisanych powyżej przyczyn dezaktywacji.
W przypadku wykrycia przeszkody
podczas wyświetlania instrukcji
parkowania – na wyświetlaczu pojawi
się komunikat Zatrzymaj się.
Usunięcie przeszkody umożliwi
wznowienie manewru parkowania.
Jeśli przeszkoda nie zniknie, system
zostanie wyłączony. Długie
naciśnięcie ( uaktywni system w
celu wyszukania nowego miejsca
parkingowego.Podstawowe informacje
dotyczące układów ułatwiających
parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Wydajność układu może być
ograniczona w przypadku
przysłonięcia czujników, np. przez
lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
Uwaga
Istnieje możliwość, że na skutek
występowania zakłóceń z
zewnętrznych źródeł szumów
akustycznych lub niewłaściwego ustawienia elementów

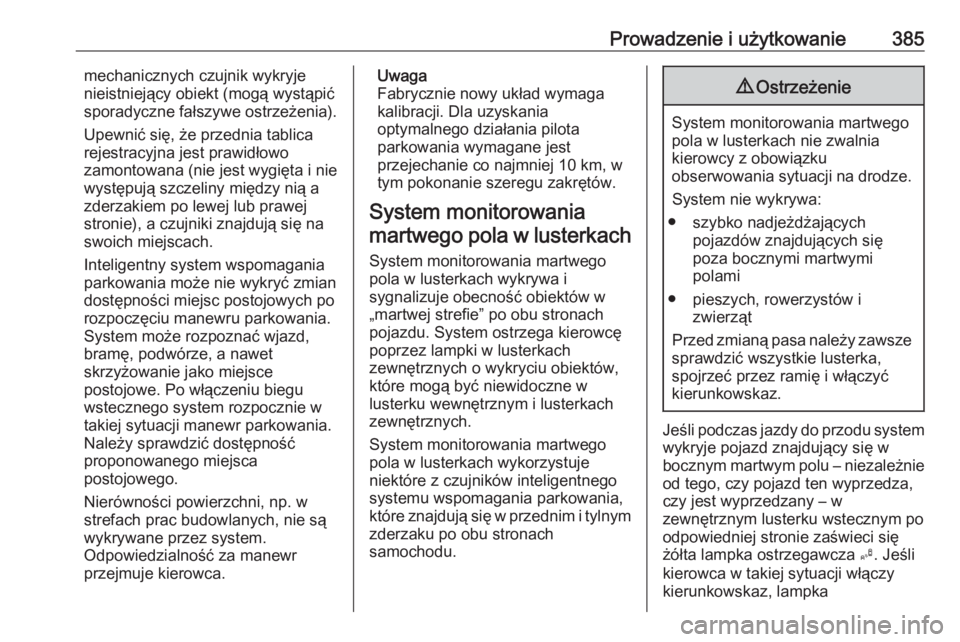

Prowadzenie i użytkowanie385mechanicznych czujnik wykryje
nieistniejący obiekt (mogą wystąpić
sporadyczne fałszywe ostrzeżenia).
Upewnić się, że przednia tablica
rejestracyjna jest prawidłowo
zamontowana (nie jest wygięta i nie
występują szczeliny między nią a
zderzakiem po lewej lub prawej
stronie), a czujniki znajdują się na
swoich miejscach.
Inteligentny system wspomagania parkowania może nie wykryć zmian
dostępności miejsc postojowych po
rozpoczęciu manewru parkowania.
System może rozpoznać wjazd,
bramę, podwórze, a nawet
skrzyżowanie jako miejsce
postojowe. Po włączeniu biegu
wstecznego system rozpocznie w
takiej sytuacji manewr parkowania.
Należy sprawdzić dostępność
proponowanego miejsca
postojowego.
Nierówności powierzchni, np. w strefach prac budowlanych, nie są
wykrywane przez system.
Odpowiedzialność za manewr
przejmuje kierowca.Uwaga
Fabrycznie nowy układ wymaga kalibracji. Dla uzyskania
optymalnego działania pilota
parkowania wymagane jest
przejechanie co najmniej 10 km, w
tym pokonanie szeregu zakrętów.

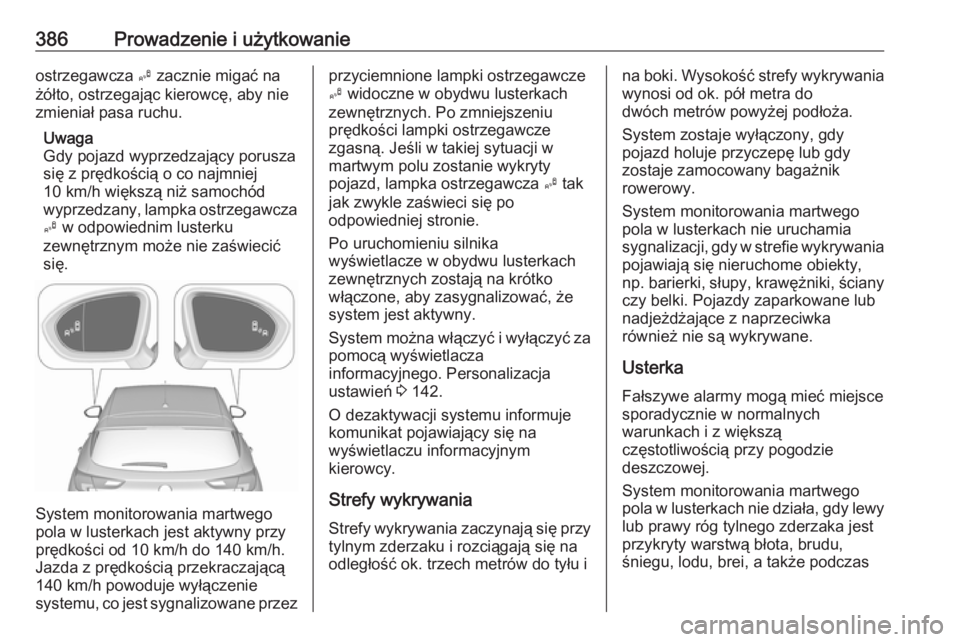

System monitorowania martwego pola w lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
„martwej strefie” po obu stronach
pojazdu. System ostrzega kierowcę
poprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
System monitorowania martwego
pola w lusterkach wykorzystuje
niektóre z czujników inteligentnego
systemu wspomagania parkowania,
które znajdują się w przednim i tylnym zderzaku po obu stronach
samochodu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
● szybko nadjeżdżających pojazdów znajdujących się
poza bocznymi martwymi
polami
● pieszych, rowerzystów i zwierząt
Przed zmianą pasa należy zawsze
sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Jeśli podczas jazdy do przodu system wykryje pojazd znajdujący się w
bocznym martwym polu – niezależnie
od tego, czy pojazd ten wyprzedza,
czy jest wyprzedzany – w
zewnętrznym lusterku wstecznym po
odpowiedniej stronie zaświeci się
żółta lampka ostrzegawcza B. Jeśli
kierowca w takiej sytuacji włączy
kierunkowskaz, lampka

386Prowadzenie i użytkowanieostrzegawcza B zacznie migać na
żółto, ostrzegając kierowcę, aby nie zmieniał pasa ruchu.
Uwaga
Gdy pojazd wyprzedzający porusza
się z prędkością o co najmniej
10 km/h większą niż samochód
wyprzedzany, lampka ostrzegawcza B w odpowiednim lusterku
zewnętrznym może nie zaświecić się.
System monitorowania martwego
pola w lusterkach jest aktywny przy
prędkości od 10 km/h do 140 km/h.
Jazda z prędkością przekraczającą
140 km/h powoduje wyłączenie
systemu, co jest sygnalizowane przez
przyciemnione lampki ostrzegawcze
B widoczne w obydwu lusterkach
zewnętrznych. Po zmniejszeniu
prędkości lampki ostrzegawcze
zgasną. Jeśli w takiej sytuacji w
martwym polu zostanie wykryty
pojazd, lampka ostrzegawcza B tak
jak zwykle zaświeci się po odpowiedniej stronie.
Po uruchomieniu silnika
wyświetlacze w obydwu lusterkach
zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
System można włączyć i wyłączyć za pomocą wyświetlacza
informacyjnego. Personalizacja
ustawień 3 142.
O dezaktywacji systemu informuje komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Strefy wykrywania Strefy wykrywania zaczynają się przy tylnym zderzaku i rozciągają się na
odległość ok. trzech metrów do tyłu ina boki. Wysokość strefy wykrywania wynosi od ok. pół metra do
dwóch metrów powyżej podłoża.
System zostaje wyłączony, gdy
pojazd holuje przyczepę lub gdy zostaje zamocowany bagażnik
rowerowy.
System monitorowania martwego
pola w lusterkach nie uruchamia
sygnalizacji, gdy w strefie wykrywania
pojawiają się nieruchome obiekty,
np. barierki, słupy, krawężniki, ściany
czy belki. Pojazdy zaparkowane lub
nadjeżdżające z naprzeciwka
również nie są wykrywane.
Usterka
Fałszywe alarmy mogą mieć miejsce sporadycznie w normalnych
warunkach i z większą
częstotliwością przy pogodzie
deszczowej.
System monitorowania martwego
pola w lusterkach nie działa, gdy lewy
lub prawy róg tylnego zderzaka jest przykryty warstwą błota, brudu,
śniegu, lodu, brei, a także podczas

Prowadzenie i użytkowanie387intensywnych opadów deszczu.
Wskazówki dotyczące czyszczenia
3 459.
W razie usterki lub ze względu na wystąpienie przejściowych
czynników uniemożliwiających
działanie systemu lampki w
lusterkach stale się świecą i zostaje
wyświetlony komunikat na
wyświetlaczu informacyjnym
kierowcy. Należy skorzystać z
pomocy warsztatu.
Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
kolorowym wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu
wspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Aktywacja
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
W 5-drzwiowym hatchbacku kamera
jest zamontowana między lampkami
oświetlenia tablicy rejestracyjnej.
W wersji Sports Tourer kamera jest
zamontowana pod listwą ozdobną
tylnej klapy.

388Prowadzenie i użytkowanie

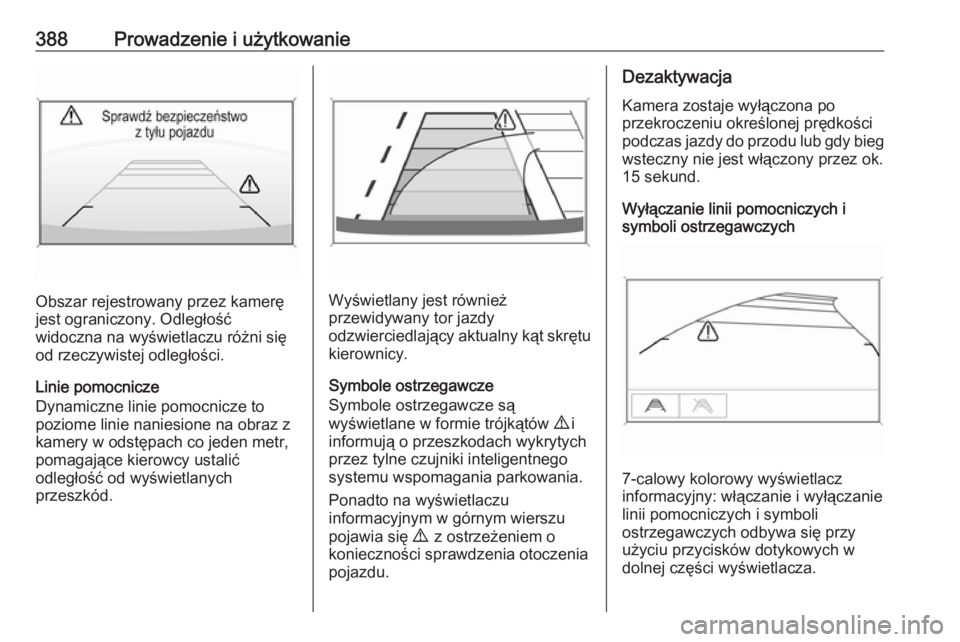

Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Linie pomocnicze
Dynamiczne linie pomocnicze to
poziome linie naniesione na obraz z
kamery w odstępach co jeden metr,
pomagające kierowcy ustalić
odległość od wyświetlanych
przeszkód.Wyświetlany jest również
przewidywany tor jazdy
odzwierciedlający aktualny kąt skrętu
kierownicy.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.
Ponadto na wyświetlaczu
informacyjnym w górnym wierszu
pojawia się 9 z ostrzeżeniem o
konieczności sprawdzenia otoczenia pojazdu.
Dezaktywacja
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg
wsteczny nie jest włączony przez ok.
15 sekund.
Wyłączanie linii pomocniczych i
symboli ostrzegawczych
7-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu przycisków dotykowych w
dolnej części wyświetlacza.

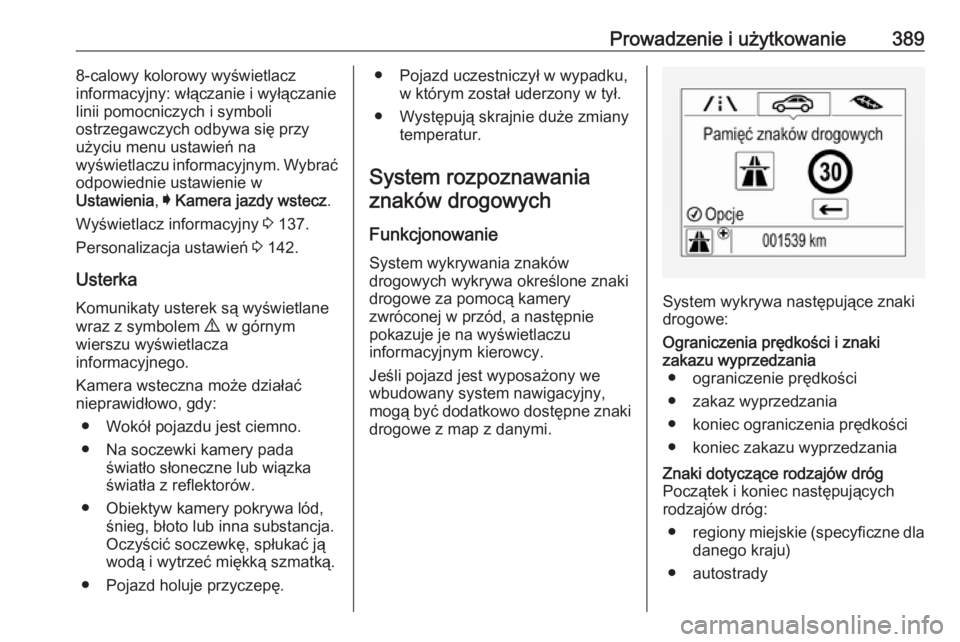

Prowadzenie i użytkowanie3898-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu menu ustawień na
wyświetlaczu informacyjnym. Wybrać
odpowiednie ustawienie w
Ustawienia , I Kamera jazdy wstecz .
Wyświetlacz informacyjny 3 137.
Personalizacja ustawień 3 142.
Usterka
Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Kamera wsteczna może działać
nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Obiektyw kamery pokrywa lód, śnieg, błoto lub inna substancja.Oczyścić soczewkę, spłukać ją
wodą i wytrzeć miękką szmatką.
● Pojazd holuje przyczepę.● Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
● Występują skrajnie duże zmiany temperatur.
System rozpoznawania znaków drogowych
Funkcjonowanie
System wykrywania znaków
drogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
Jeśli pojazd jest wyposażony we wbudowany system nawigacyjny,
mogą być dodatkowo dostępne znaki drogowe z map z danymi.
System wykrywa następujące znaki
drogowe:
Ograniczenia prędkości i znaki
zakazu wyprzedzania ● ograniczenie prędkości
● zakaz wyprzedzania
● koniec ograniczenia prędkości
● koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
Początek i koniec następujących rodzajów dróg:
● regiony miejskie (specyficzne dla
danego kraju)
● autostrady

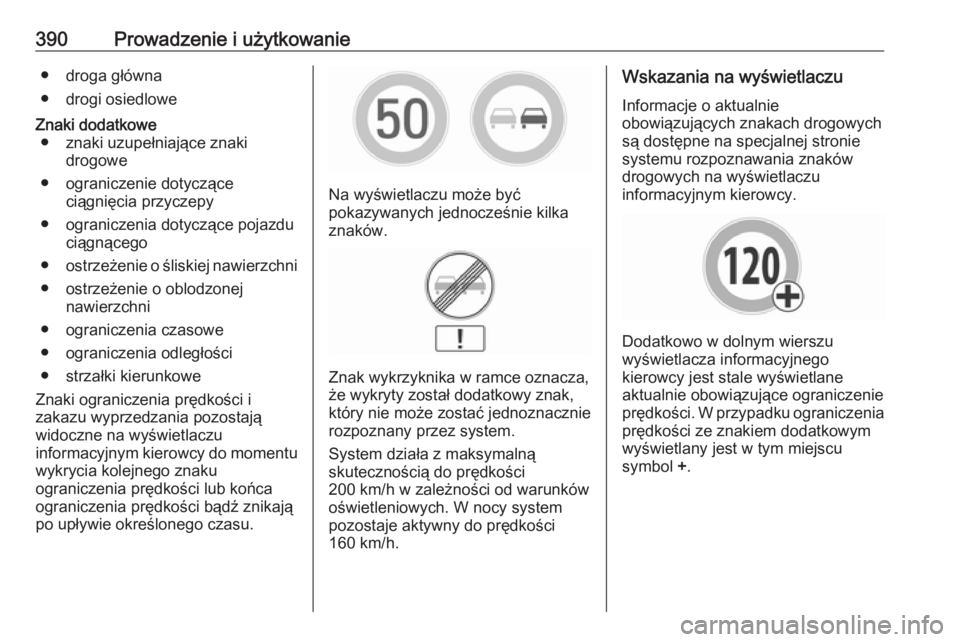

390Prowadzenie i użytkowanie● droga główna
● drogi osiedloweZnaki dodatkowe ● znaki uzupełniające znaki drogowe
● ograniczenie dotyczące ciągnięcia przyczepy
● ograniczenia dotyczące pojazdu ciągnącego
● ostrzeżenie o śliskiej nawierzchni
● ostrzeżenie o oblodzonej nawierzchni
● ograniczenia czasowe
● ograniczenia odległości
● strzałki kierunkowe
Znaki ograniczenia prędkości i
zakazu wyprzedzania pozostają
widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.
Na wyświetlaczu może być
pokazywanych jednocześnie kilka
znaków.
Znak wykrzyknika w ramce oznacza,
że wykryty został dodatkowy znak,
który nie może zostać jednoznacznie
rozpoznany przez system.
System działa z maksymalną
skutecznością do prędkości
200 km/h w zależności od warunków
oświetleniowych. W nocy system pozostaje aktywny do prędkości
160 km/h.
Wskazania na wyświetlaczu
Informacje o aktualnie
obowiązujących znakach drogowych
są dostępne na specjalnej stronie
systemu rozpoznawania znaków
drogowych na wyświetlaczu
informacyjnym kierowcy.
Dodatkowo w dolnym wierszu
wyświetlacza informacyjnego
kierowcy jest stale wyświetlane
aktualnie obowiązujące ograniczenie
prędkości. W przypadku ograniczenia
prędkości ze znakiem dodatkowym
wyświetlany jest w tym miejscu
symbol +.
