2017.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

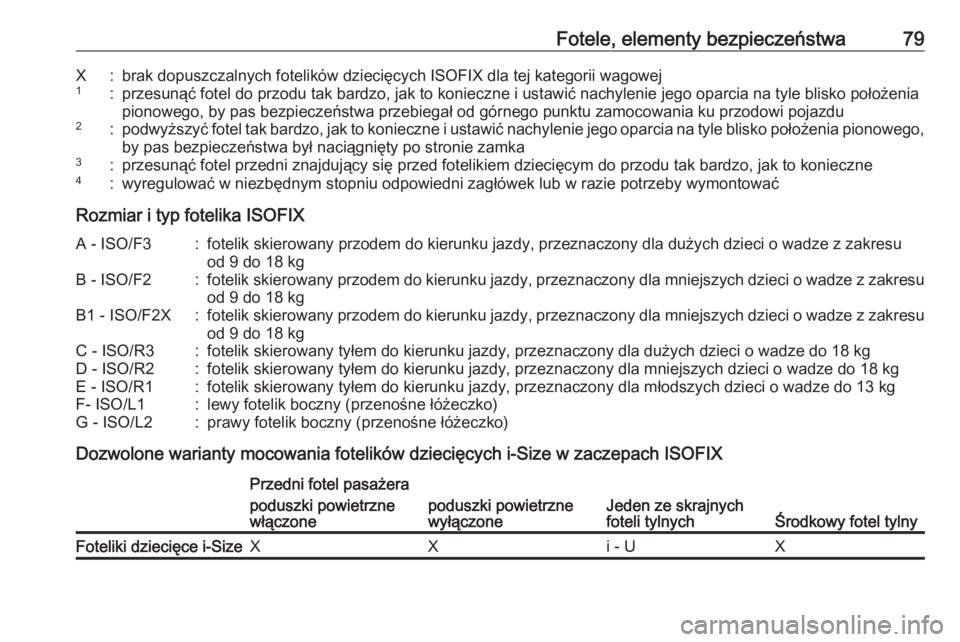

Fotele, elementy bezpieczeństwa79X:brak dopuszczalnych fotelików dziecięcych ISOFIX dla tej kategorii wagowej1:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia
pionowego, by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:podwyższyć fotel tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia pionowego, by pas bezpieczeństwa był naciągnięty po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne4:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontować
Rozmiar i typ fotelika ISOFIX
A - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kgB - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgB1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresuod 9 do 18 kgC - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kgF- ISO/L1:lewy fotelik boczny (przenośne łóżeczko)G - ISO/L2:prawy fotelik boczny (przenośne łóżeczko)
Dozwolone warianty mocowania fotelików dziecięcych i-Size w zaczepach ISOFIX
Przedni fotel pasażera
Jeden ze skrajnych
foteli tylnychŚrodkowy fotel tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneFoteliki dziecięce i-SizeXXi - UX

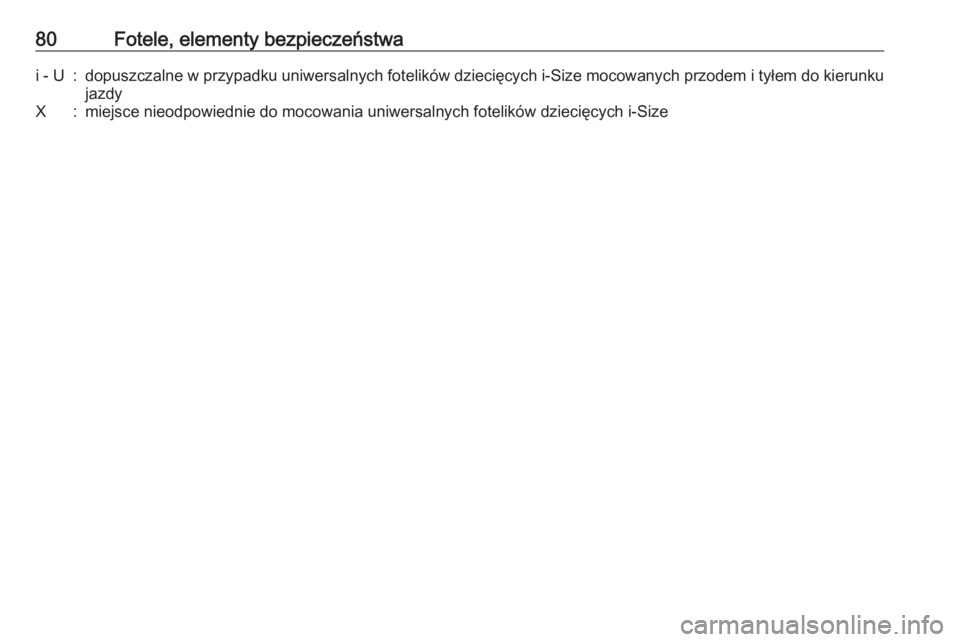

80Fotele, elementy bezpieczeństwai - U:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych i-Size mocowanych przodem i tyłem do kierunku
jazdyX:miejsce nieodpowiednie do mocowania uniwersalnych fotelików dziecięcych i-Size

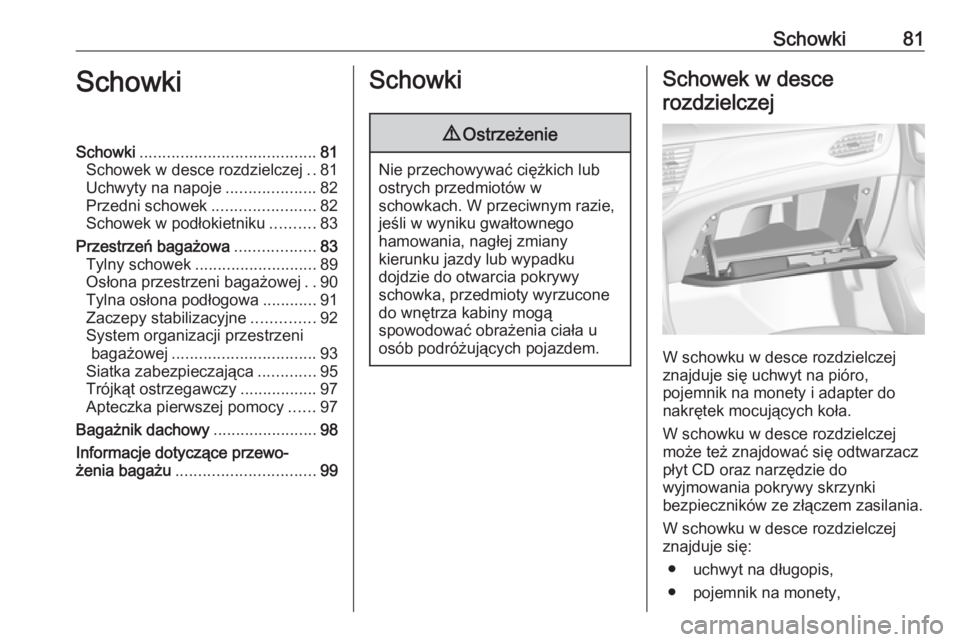

Schowki81SchowkiSchowki....................................... 81
Schowek w desce rozdzielczej ..81
Uchwyty na napoje ....................82
Przedni schowek .......................82
Schowek w podłokietniku ..........83
Przestrzeń bagażowa ..................83
Tylny schowek ........................... 89
Osłona przestrzeni bagażowej ..90
Tylna osłona podłogowa ............91
Zaczepy stabilizacyjne ..............92
System organizacji przestrzeni bagażowej ................................ 93
Siatka zabezpieczająca .............95
Trójkąt ostrzegawczy .................97
Apteczka pierwszej pomocy ......97
Bagażnik dachowy .......................98
Informacje dotyczące przewo‐ żenia bagażu ............................... 99Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W schowku w desce rozdzielczej
znajduje się uchwyt na pióro,
pojemnik na monety i adapter do
nakrętek mocujących koła.
W schowku w desce rozdzielczej może też znajdować się odtwarzacz
płyt CD oraz narzędzie do
wyjmowania pokrywy skrzynki
bezpieczników ze złączem zasilania.
W schowku w desce rozdzielczej
znajduje się:
● uchwyt na długopis,
● pojemnik na monety,

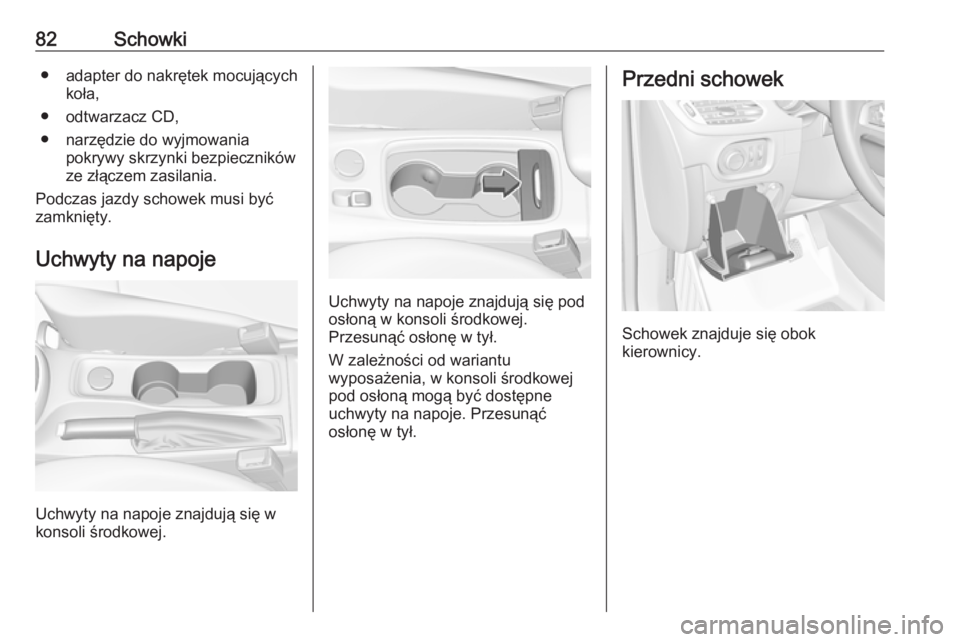

82Schowki● adapter do nakrętek mocującychkoła,
● odtwarzacz CD,
● narzędzie do wyjmowania pokrywy skrzynki bezpieczników
ze złączem zasilania.
Podczas jazdy schowek musi być zamknięty.
Uchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej.
Uchwyty na napoje znajdują się pod
osłoną w konsoli środkowej.
Przesunąć osłonę w tył.
W zależności od wariantu
wyposażenia, w konsoli środkowej
pod osłoną mogą być dostępne
uchwyty na napoje. Przesunąć
osłonę w tył.
Przedni schowek
Schowek znajduje się obok
kierownicy.

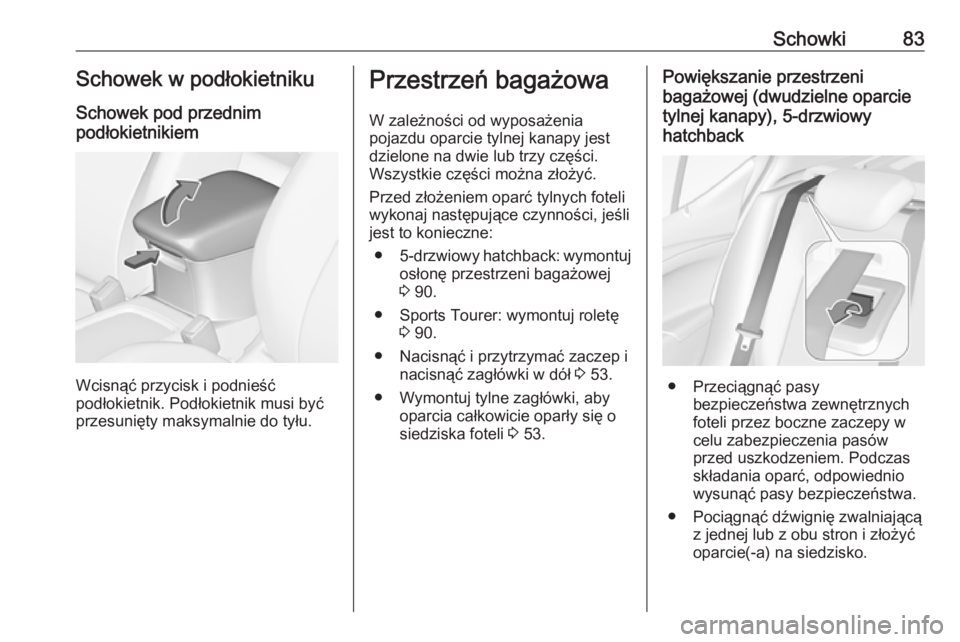

Schowki83Schowek w podłokietnikuSchowek pod przednim
podłokietnikiem
Wcisnąć przycisk i podnieść
podłokietnik. Podłokietnik musi być przesunięty maksymalnie do tyłu.
Przestrzeń bagażowa
W zależności od wyposażenia
pojazdu oparcie tylnej kanapy jest dzielone na dwie lub trzy części.
Wszystkie części można złożyć.
Przed złożeniem oparć tylnych foteli
wykonaj następujące czynności, jeśli
jest to konieczne:
● 5-drzwiowy hatchback: wymontuj
osłonę przestrzeni bagażowej
3 90.
● Sports Tourer: wymontuj roletę 3 90.
● Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 53.
● Wymontuj tylne zagłówki, aby oparcia całkowicie oparły się o
siedziska foteli 3 53.Powiększanie przestrzeni
bagażowej (dwudzielne oparcie
tylnej kanapy), 5-drzwiowy
hatchback
● Przeciągnąć pasy bezpieczeństwa zewnętrznych
foteli przez boczne zaczepy w
celu zabezpieczenia pasów
przed uszkodzeniem. Podczas składania oparć, odpowiednio
wysunąć pasy bezpieczeństwa.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.

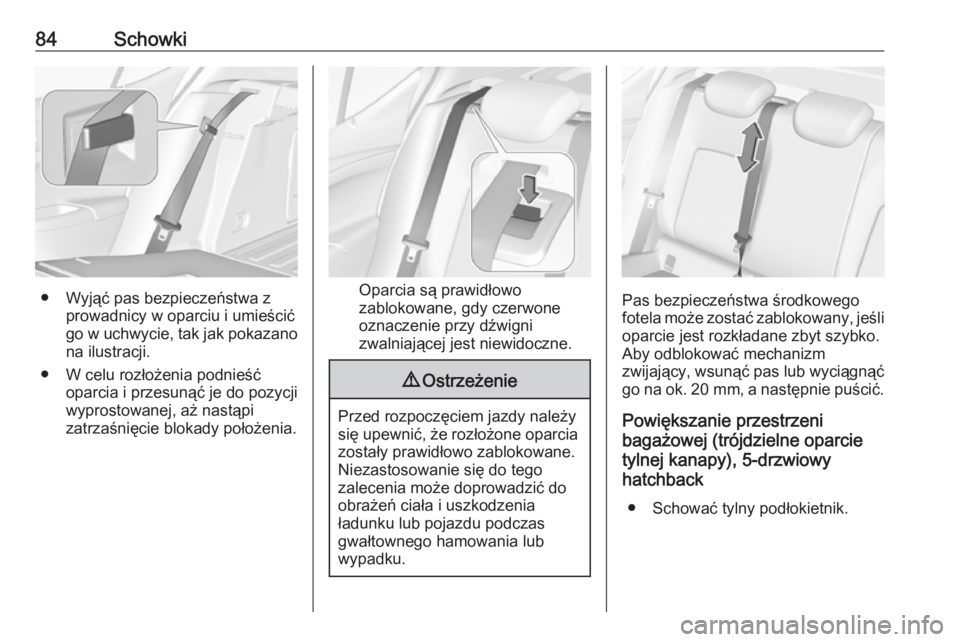

84Schowki
● Wyjąć pas bezpieczeństwa zprowadnicy w oparciu i umieścićgo w uchwycie, tak jak pokazano
na ilustracji.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.Oparcia są prawidłowo
zablokowane, gdy czerwone
oznaczenie przy dźwigni
zwalniającej jest niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (trójdzielne oparcie
tylnej kanapy), 5-drzwiowy
hatchback
● Schować tylny podłokietnik.

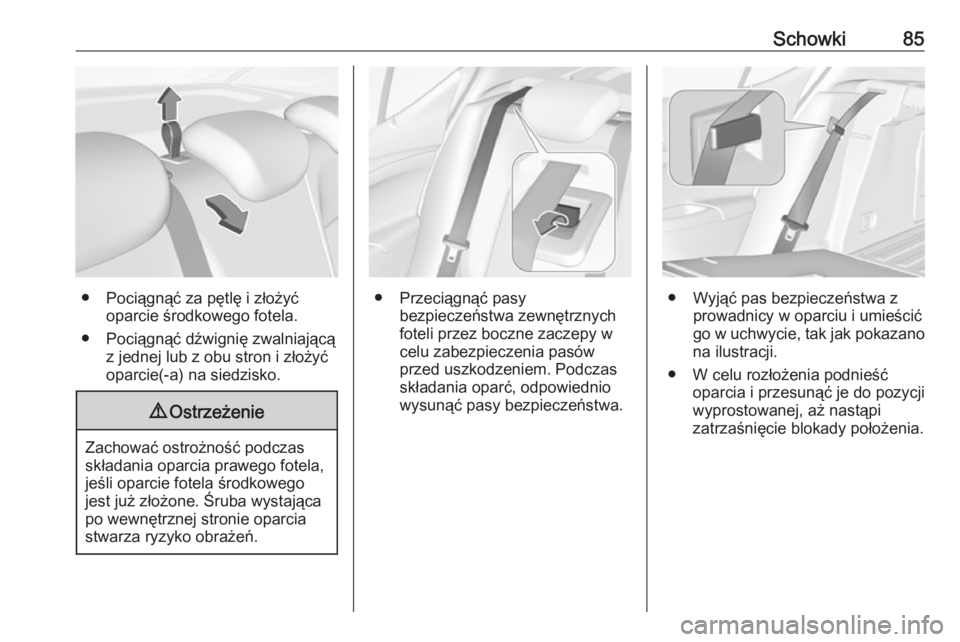

Schowki85
● Pociągnąć za pętlę i złożyćoparcie środkowego fotela.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
9 Ostrzeżenie
Zachować ostrożność podczas
składania oparcia prawego fotela,
jeśli oparcie fotela środkowego
jest już złożone. Śruba wystająca
po wewnętrznej stronie oparcia
stwarza ryzyko obrażeń.
● Przeciągnąć pasy bezpieczeństwa zewnętrznych
foteli przez boczne zaczepy w
celu zabezpieczenia pasów
przed uszkodzeniem. Podczas
składania oparć, odpowiednio
wysunąć pasy bezpieczeństwa.● Wyjąć pas bezpieczeństwa z prowadnicy w oparciu i umieścić
go w uchwycie, tak jak pokazano
na ilustracji.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.

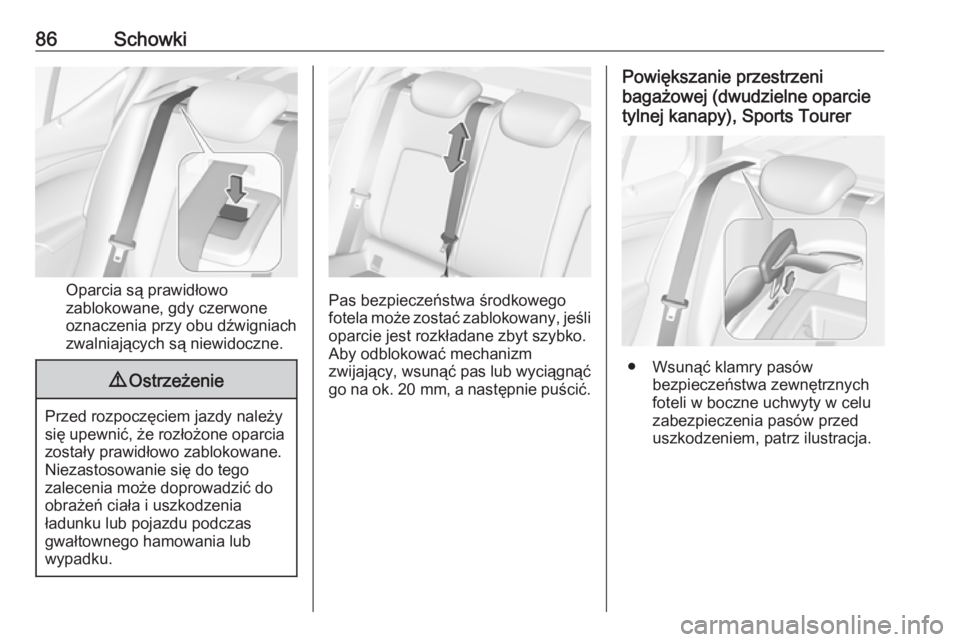

86Schowki
Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenia przy obu dźwigniach
zwalniających są niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (dwudzielne oparcie
tylnej kanapy), Sports Tourer
● Wsunąć klamry pasów bezpieczeństwa zewnętrznych
foteli w boczne uchwyty w celu
zabezpieczenia pasów przed
uszkodzeniem, patrz ilustracja.
