Schowki95Oba haczyki można również
zamocować w dolnej prowadnicy. Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.
Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.
Siatka zabezpieczająca
Siatka zabezpieczająca jest
dostępna dla wersji Sports Tourer i
można ją zainstalować za tylnymi
fotelami albo, jeżeli oparcia tylnych
foteli są złożone, za przednimi
fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
Za fotelami tylnymi
● W ramie dachu nad obydwoma tylnymi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach
pod tylną osłoną podłogową za
fotelami tylnymi. Aby uzyskać
dostęp do zaczepów, otworzyć perforowane elementy osłonypodłogowej po obu stronach za
pomocą śrubokrętu i rozłożyć
zaczepy. Zamocować haki w
zaczepach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Oparcia tylnych foteli muszą być ustawione w pozycji pionowej.

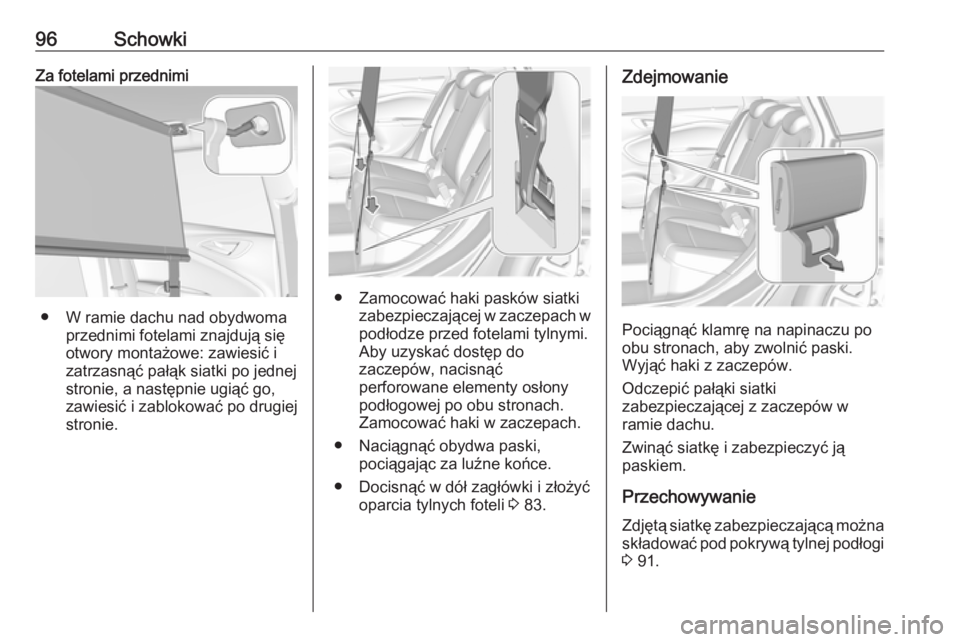

96SchowkiZa fotelami przednimi
● W ramie dachu nad obydwomaprzednimi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach w
podłodze przed fotelami tylnymi.
Aby uzyskać dostęp do
zaczepów, nacisnąć
perforowane elementy osłony
podłogowej po obu stronach.
Zamocować haki w zaczepach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Docisnąć w dół zagłówki i złożyć oparcia tylnych foteli 3 83.
Zdejmowanie
Pociągnąć klamrę na napinaczu po
obu stronach, aby zwolnić paski.
Wyjąć haki z zaczepów.
Odczepić pałąki siatki
zabezpieczającej z zaczepów w
ramie dachu.
Zwinąć siatkę i zabezpieczyć ją
paskiem.
Przechowywanie Zdjętą siatkę zabezpieczającą można
składować pod pokrywą tylnej podłogi
3 91.

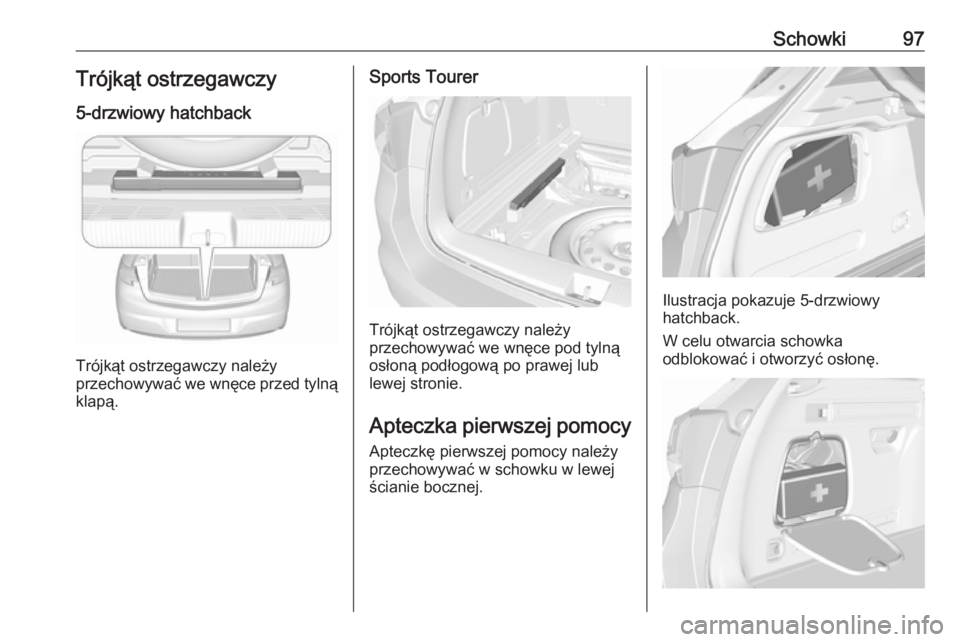

Schowki97Trójkąt ostrzegawczy5-drzwiowy hatchback
Trójkąt ostrzegawczy należy
przechowywać we wnęce przed tylną
klapą.
Sports Tourer
Trójkąt ostrzegawczy należy
przechowywać we wnęce pod tylną
osłoną podłogową po prawej lub
lewej stronie.
Apteczka pierwszej pomocyApteczkę pierwszej pomocy należy
przechowywać w schowku w lewej
ścianie bocznej.
Ilustracja pokazuje 5-drzwiowy
hatchback.
W celu otwarcia schowka
odblokować i otworzyć osłonę.

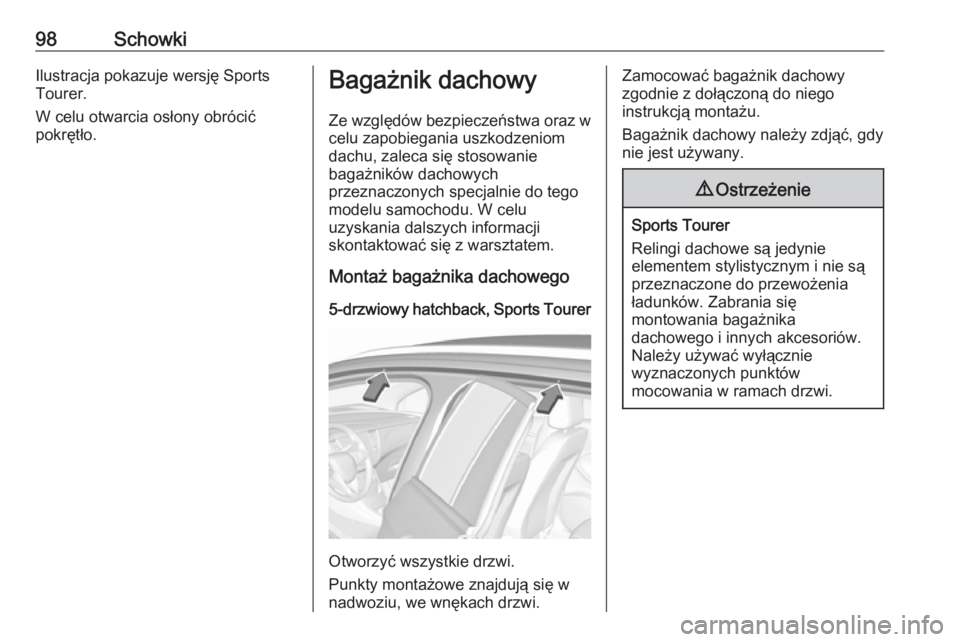

98SchowkiIlustracja pokazuje wersję SportsTourer.
W celu otwarcia osłony obrócić
pokrętło.Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Montaż bagażnika dachowego
5-drzwiowy hatchback, Sports Tourer
Otworzyć wszystkie drzwi.
Punkty montażowe znajdują się w
nadwoziu, we wnękach drzwi.
Zamocować bagażnik dachowy
zgodnie z dołączoną do niego
instrukcją montażu.
Bagażnik dachowy należy zdjąć, gdy
nie jest używany.9 Ostrzeżenie
Sports Tourer
Relingi dachowe są jedynie
elementem stylistycznym i nie są przeznaczone do przewożenia
ładunków. Zabrania się
montowania bagażnika
dachowego i innych akcesoriów.
Należy używać wyłącznie
wyznaczonych punktów
mocowania w ramach drzwi.

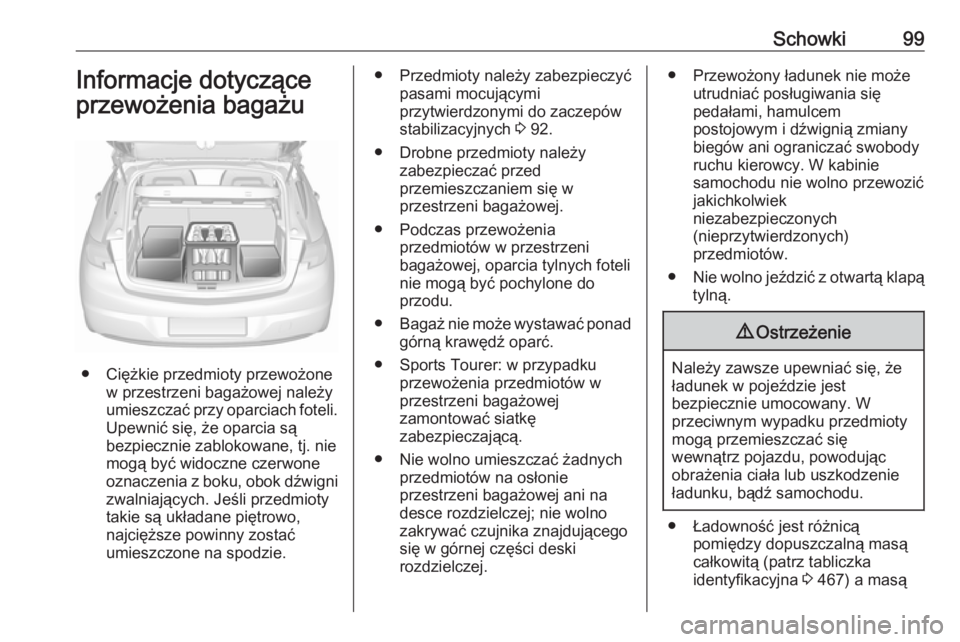

Schowki99Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
bezpiecznie zablokowane, tj. nie
mogą być widoczne czerwone
oznaczenia z boku, obok dźwigni zwalniających. Jeśli przedmioty
takie są układane piętrowo,
najcięższe powinny zostać
umieszczone na spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 92.
● Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do
przodu.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Sports Tourer: w przypadku przewożenia przedmiotów wprzestrzeni bagażowej
zamontować siatkę
zabezpieczającą.
● Nie wolno umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej; nie wolno
zakrywać czujnika znajdującego
się w górnej części deski
rozdzielczej.● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozić
jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 467) a masą

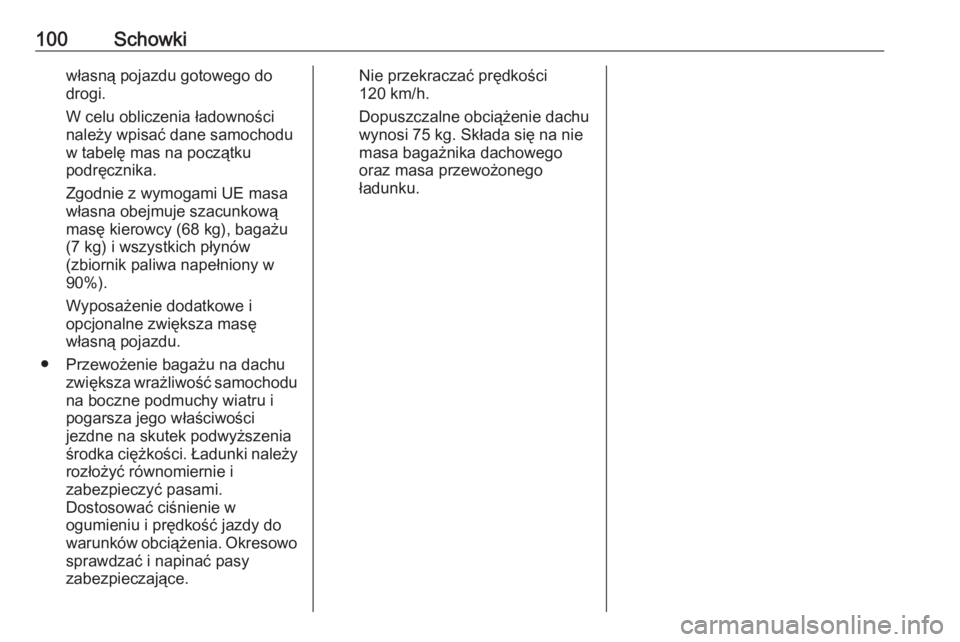

100Schowkiwłasną pojazdu gotowego do
drogi.
W celu obliczenia ładowności należy wpisać dane samochodu
w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w
90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 75 kg. Składa się na nie
masa bagażnika dachowego oraz masa przewożonego
ładunku.

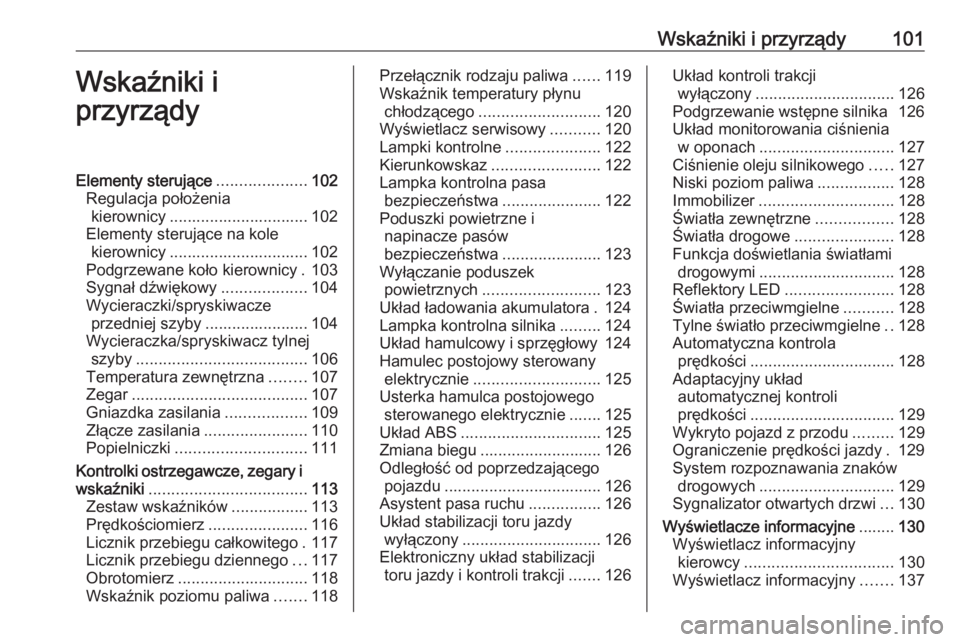

Wskaźniki i przyrządy101Wskaźniki i
przyrządyElementy sterujące ....................102
Regulacja położenia kierownicy ............................... 102
Elementy sterujące na kole kierownicy ............................... 102
Podgrzewane koło kierownicy . 103
Sygnał dźwiękowy ...................104
Wycieraczki/spryskiwacze przedniej szyby ....................... 104
Wycieraczka/spryskiwacz tylnej szyby ...................................... 106
Temperatura zewnętrzna ........107
Zegar ....................................... 107
Gniazdka zasilania ..................109
Złącze zasilania .......................110
Popielniczki ............................. 111
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 113
Zestaw wskaźników .................113
Prędkościomierz ......................116
Licznik przebiegu całkowitego . 117
Licznik przebiegu dziennego ...117
Obrotomierz ............................. 118
Wskaźnik poziomu paliwa .......118Przełącznik rodzaju paliwa ......119
Wskaźnik temperatury płynu chłodzącego ........................... 120
Wyświetlacz serwisowy ...........120
Lampki kontrolne .....................122
Kierunkowskaz ........................ 122
Lampka kontrolna pasa bezpieczeństwa ......................122
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................123
Wyłączanie poduszek powietrznych .......................... 123
Układ ładowania akumulatora . 124
Lampka kontrolna silnika .........124
Układ hamulcowy i sprzęgłowy 124
Hamulec postojowy sterowany elektrycznie ............................ 125
Usterka hamulca postojowego sterowanego elektrycznie .......125
Układ ABS ............................... 125
Zmiana biegu ........................... 126
Odległość od poprzedzającego pojazdu ................................... 126
Asystent pasa ruchu ................126
Układ stabilizacji toru jazdy wyłączony ............................... 126
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......126Układ kontroli trakcji
wyłączony ............................... 126
Podgrzewanie wstępne silnika 126
Układ monitorowania ciśnienia w oponach .............................. 127
Ciśnienie oleju silnikowego .....127
Niski poziom paliwa .................128
Immobilizer .............................. 128
Światła zewnętrzne .................128
Światła drogowe ......................128
Funkcja doświetlania światłami drogowymi .............................. 128
Reflektory LED ........................ 128
Światła przeciwmgielne ...........128
Tylne światło przeciwmgielne ..128
Automatyczna kontrola prędkości ................................ 128
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 129
Wykryto pojazd z przodu .........129
Ograniczenie prędkości jazdy . 129
System rozpoznawania znaków drogowych .............................. 129
Sygnalizator otwartych drzwi ...130
Wyświetlacze informacyjne ........130
Wyświetlacz informacyjny kierowcy ................................. 130
Wyświetlacz informacyjny .......137

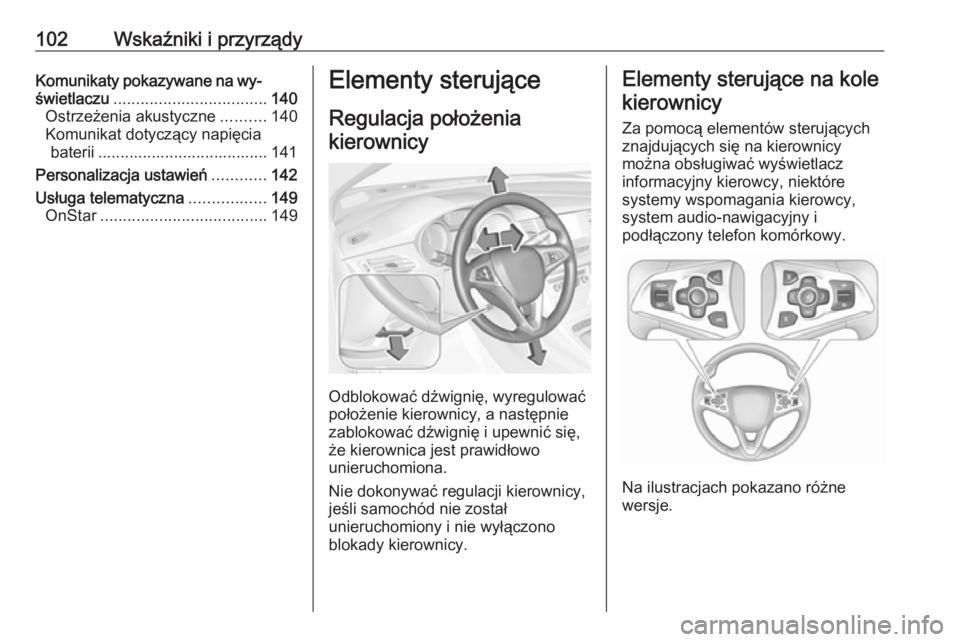

102Wskaźniki i przyrządyKomunikaty pokazywane na wy‐
świetlaczu .................................. 140
Ostrzeżenia akustyczne ..........140
Komunikat dotyczący napięcia baterii ...................................... 141
Personalizacja ustawień ............142
Usługa telematyczna .................149
OnStar ..................................... 149Elementy sterujące
Regulacja położeniakierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterującychznajdujących się na kierownicy
można obsługiwać wyświetlacz
informacyjny kierowcy, niektóre
systemy wspomagania kierowcy, system audio-nawigacyjny i
podłączony telefon komórkowy.
Na ilustracjach pokazano różne
wersje.
