2017.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

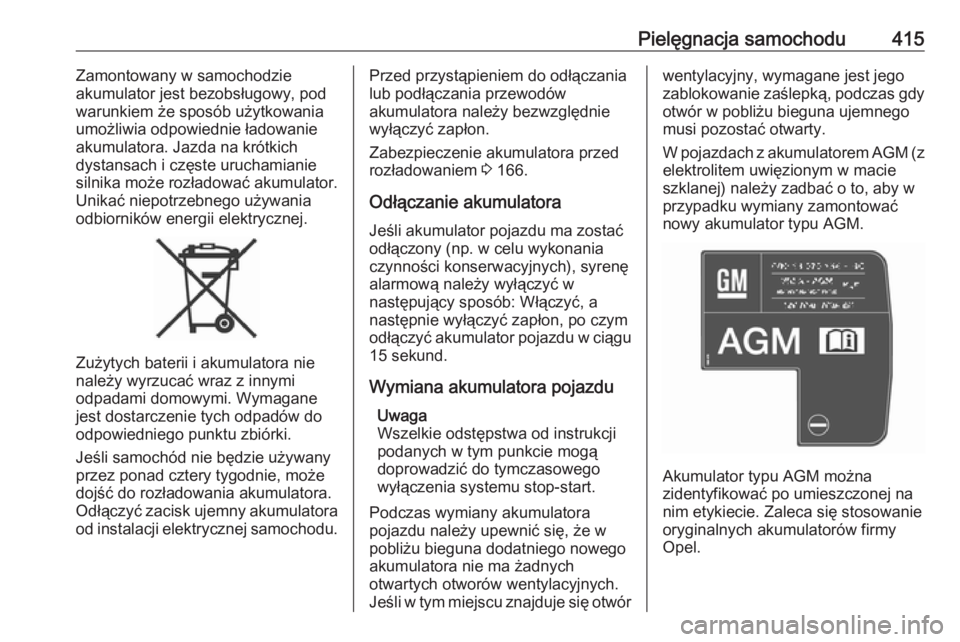

Pielęgnacja samochodu415Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania odbiorników energii elektrycznej.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 166.
Odłączanie akumulatora
Jeśli akumulator pojazdu ma zostać
odłączony (np. w celu wykonania
czynności konserwacyjnych), syrenę
alarmową należy wyłączyć w
następujący sposób: Włączyć, a
następnie wyłączyć zapłon, po czym
odłączyć akumulator pojazdu w ciągu
15 sekund.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwórwentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
W pojazdach z akumulatorem AGM (z
elektrolitem uwięzionym w macie szklanej) należy zadbać o to, aby w przypadku wymiany zamontować
nowy akumulator typu AGM.
Akumulator typu AGM można
zidentyfikować po umieszczonej na
nim etykiecie. Zaleca się stosowanie
oryginalnych akumulatorów firmy Opel.

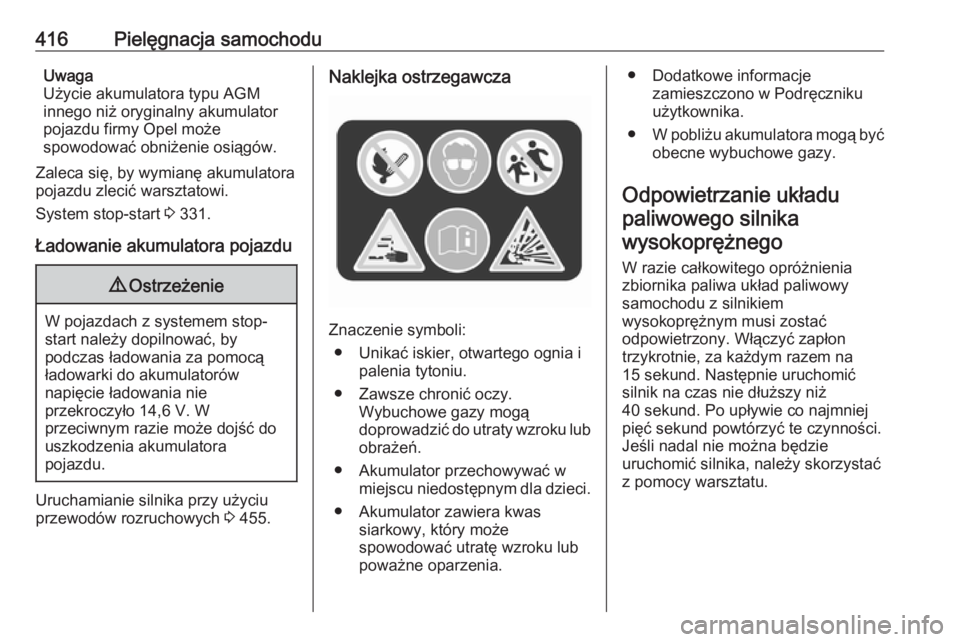

416Pielęgnacja samochoduUwaga
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może
spowodować obniżenie osiągów.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 331.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 455.
Naklejka ostrzegawcza
Znaczenie symboli:
● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W razie całkowitego opróżnienia zbiornika paliwa układ paliwowy
samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
pięć sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, należy skorzystać
z pomocy warsztatu.

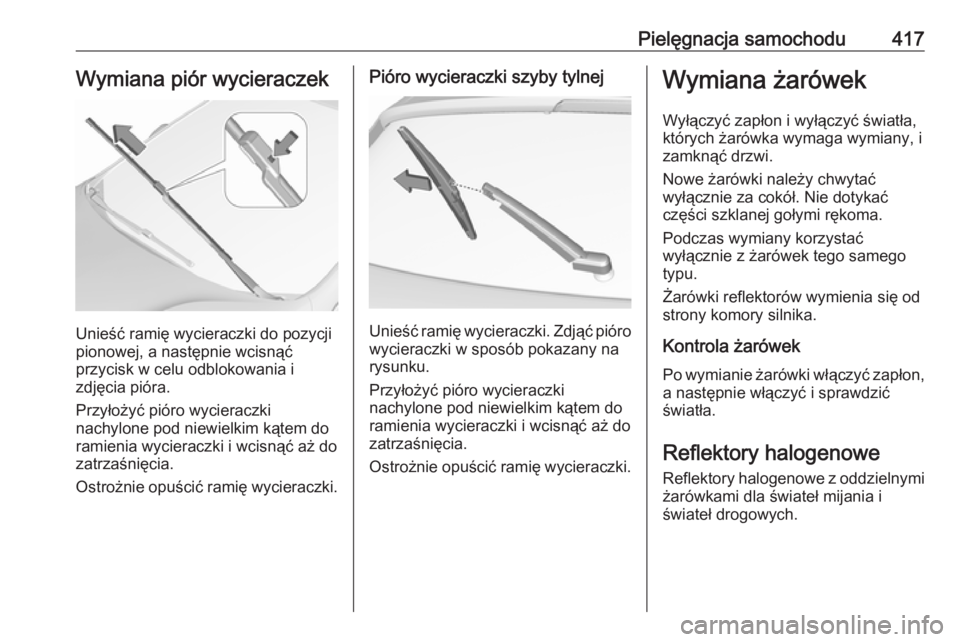

Pielęgnacja samochodu417Wymiana piór wycieraczek
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i wyłączyć światła,
których żarówka wymaga wymiany, i
zamknąć drzwi.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe Reflektory halogenowe z oddzielnymiżarówkami dla świateł mijania i
świateł drogowych.

418Pielęgnacja samochodu

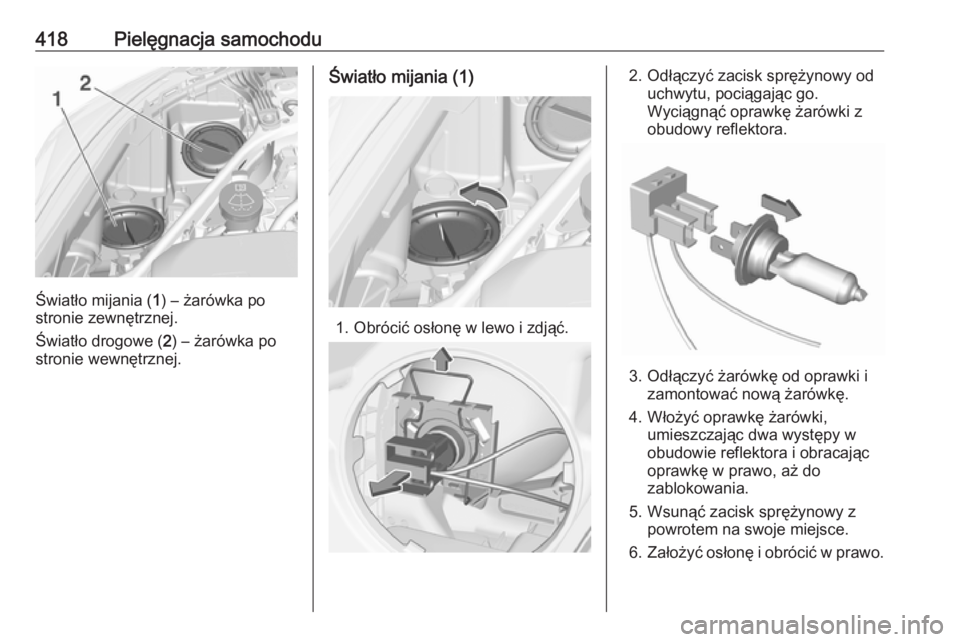

Światło mijania (1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.
Światło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć zacisk sprężynowy od uchwytu, pociągając go.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki, umieszczając dwa występy w
obudowie reflektora i obracając
oprawkę w prawo, aż do
zablokowania.
5. Wsunąć zacisk sprężynowy z powrotem na swoje miejsce.
6. Założyć osłonę i obrócić w prawo.

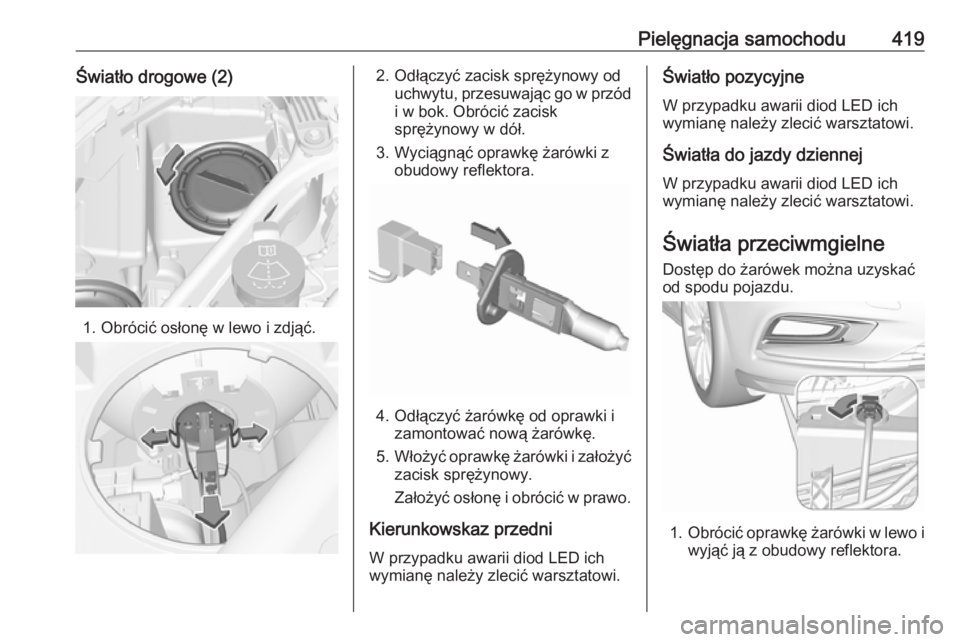

Pielęgnacja samochodu419Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć zacisk sprężynowy oduchwytu, przesuwając go w przód
i w bok. Obrócić zacisk
sprężynowy w dół.
3. Wyciągnąć oprawkę żarówki z obudowy reflektora.
4. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
5. Włożyć oprawkę żarówki i założyć
zacisk sprężynowy.
Założyć osłonę i obrócić w prawo.
Kierunkowskaz przedni W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światło pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła do jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z obudowy reflektora.

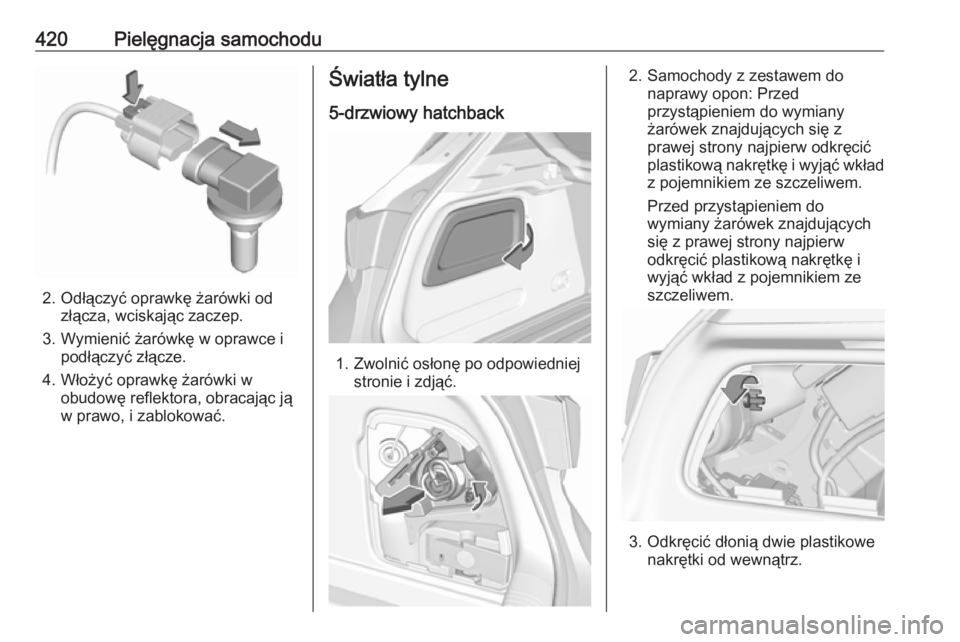

420Pielęgnacja samochodu
2. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w obudowę reflektora, obracając jąw prawo, i zablokować.
Światła tylne
5-drzwiowy hatchback
1. Zwolnić osłonę po odpowiedniej stronie i zdjąć.
2. Samochody z zestawem do naprawy opon: Przed
przystąpieniem do wymiany
żarówek znajdujących się z
prawej strony najpierw odkręcić
plastikową nakrętkę i wyjąć wkład z pojemnikiem ze szczeliwem.
Przed przystąpieniem do
wymiany żarówek znajdujących
się z prawej strony najpierw
odkręcić plastikową nakrętkę i
wyjąć wkład z pojemnikiem ze
szczeliwem.
3. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.

Pielęgnacja samochodu421

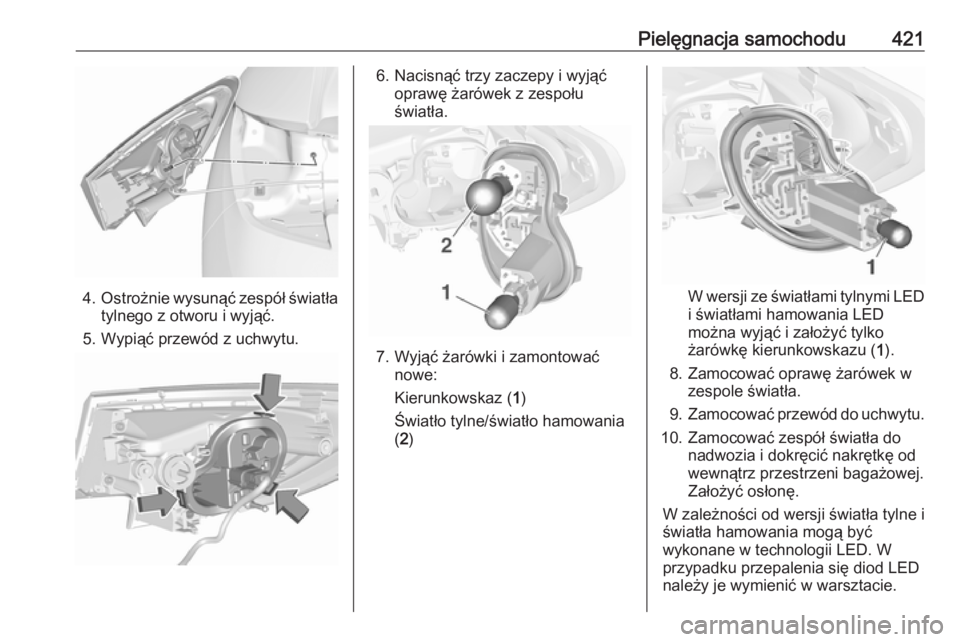

4.Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć.
5. Wypiąć przewód z uchwytu.
6. Nacisnąć trzy zaczepy i wyjąć oprawę żarówek z zespołu
światła.
7. Wyjąć żarówki i zamontować nowe:
Kierunkowskaz ( 1)
Światło tylne/światło hamowania ( 2 )
W wersji ze światłami tylnymi LED
i światłami hamowania LED
można wyjąć i założyć tylko
żarówkę kierunkowskazu ( 1).
8. Zamocować oprawę żarówek w zespole światła.
9. Zamocować przewód do uchwytu.
10. Zamocować zespół światła do nadwozia i dokręcić nakrętkę od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
W zależności od wersji światła tylne i
światła hamowania mogą być
wykonane w technologii LED. W
przypadku przepalenia się diod LED
należy je wymienić w warsztacie.

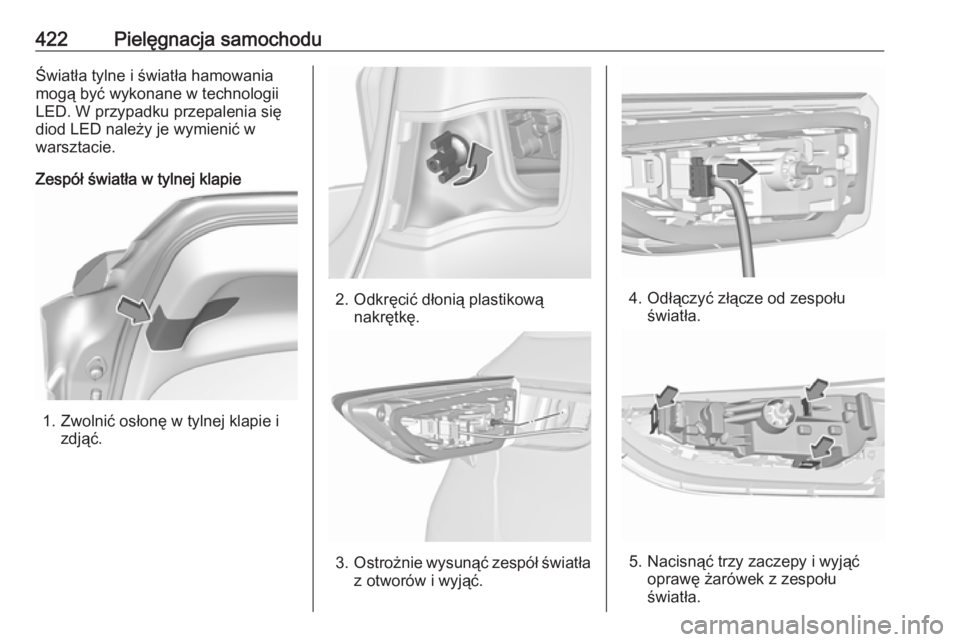

422Pielęgnacja samochoduŚwiatła tylne i światła hamowaniamogą być wykonane w technologiiLED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Odłączyć złącze od zespołu światła.
5. Nacisnąć trzy zaczepy i wyjąćoprawę żarówek z zespołu
światła.
