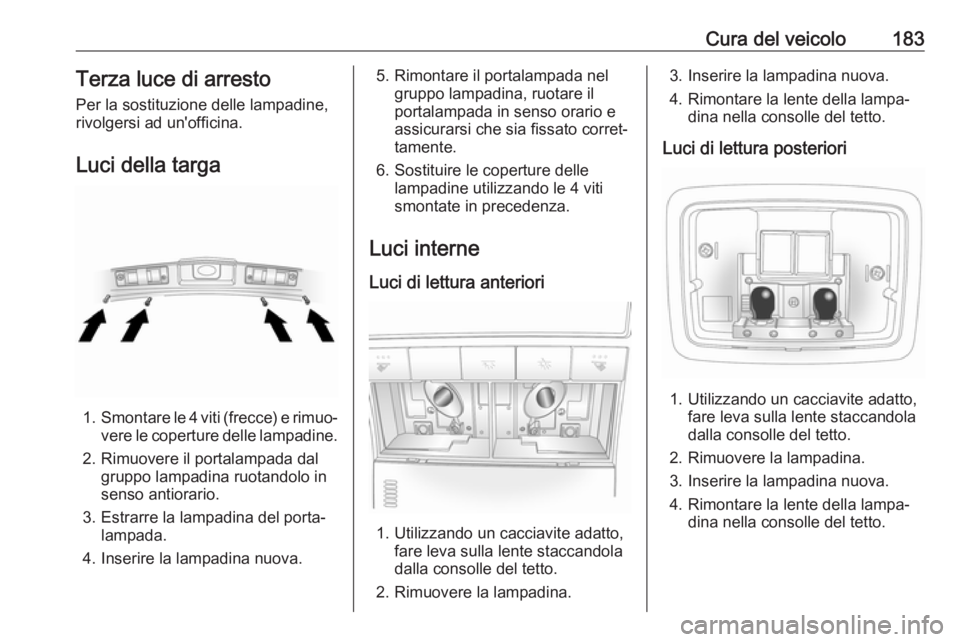

Cura del veicolo183Terza luce di arresto
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luci della targa
1. Smontare le 4 viti (frecce) e rimuo‐
vere le coperture delle lampadine.
2. Rimuovere il portalampada dal gruppo lampadina ruotandolo in
senso antiorario.
3. Estrarre la lampadina del porta‐ lampada.
4. Inserire la lampadina nuova.
5. Rimontare il portalampada nel gruppo lampadina, ruotare ilportalampada in senso orario e
assicurarsi che sia fissato corret‐
tamente.
6. Sostituire le coperture delle lampadine utilizzando le 4 viti
smontate in precedenza.
Luci interne Luci di lettura anteriori
1. Utilizzando un cacciavite adatto, fare leva sulla lente staccandola
dalla consolle del tetto.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lente della lampa‐ dina nella consolle del tetto.
Luci di lettura posteriori
1. Utilizzando un cacciavite adatto, fare leva sulla lente staccandola
dalla consolle del tetto.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lente della lampa‐ dina nella consolle del tetto.

184Cura del veicoloLuce del vano di carico
1. Utilizzando un cacciavite adatto,rimuovere la lente dal gruppo
lampadina.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lente sul gruppo lampadina.
Luce del vano portaoggetti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono due
scatole portafusibili:
● nel vano motore, vicino al serba‐ toio del liquido refrigerante,
● nel quadro strumenti, sul lato sinistro del vano piedi del sedile
del passeggero anteriore,
oppure, nei veicoli con guida a
destra, sul lato sinistro del vano
piedi del conducente.
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.
Alcune funzioni sono protette da diversi fusibili. Alcuni fusibili potreb‐
bero anche non essere associati ad
alcuna funzione.

Cura del veicolo185Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.
Quando si controlla la scatola porta‐
fusibili, consultare la relativa
etichetta.
Si consiglia di avere un set completo
di fusibili di ricambio. I fusibili di ricam‐ bio si possono riporre nella scatola
portafusibili del vano motore.
Estrattore per fusibili
È possibile che sia presente un
estrattore di fusibili nella scatola
portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

186Cura del veicoloScatola portafusibili nelvano motore
La scatola portafusibili si trova vicino
al serbatoio del liquido refrigerante
nel vano motore.
Per aprire, sbloccare la copertura e
inclinarla verso l'alto.

Cura del veicolo187

188Cura del veicoloFusibileCircuitoABSSistema di frenata
antibloccaggio
(ABS)A/CClimatizzatore,
sistema di clima‐
tizzazioneAUX PUMPPompa ausiliariaBATT1Scatola portafusi‐
bili nel quadro
strumentiBATT2Scatola portafusi‐
bili nel quadro
strumentiBATT3Scatola portafusi‐
bili nel quadro
strumentiBCMCentralina della
carrozzeriaDEF HTRRiscaldatore
liquido scarico
dieselFusibileCircuitoECM1Centralina del
motoreECM2Centralina del
motoreECM PWR TRNCentralina del
motore, organi di
trasmissioneENG SNSRSensori del
motoreEPBFreno di staziona‐
mento elettricoFRT FOGFendinebbiaFRT WPRTergicristallo
anterioreFUEL/VACPompa di alimen‐
tazione del carbu‐
rante, pompa del
vuotoHDLP WASHERLavafariHI BEAM LTAbbaglianti (lato
sinistro)FusibileCircuitoHI BEAM RTAbbaglianti (lato
destro)HORNAvvisatore
acusticoHTD WASH/MIRLiquido di
lavaggio riscal‐
dato, specchietti
retrovisori esterniIGN COIL BBobina di accen‐
sioneLO BEAM LTAnabbaglianti
(lato sinistro)LO BEAM RTAnabbaglianti
(lato destro)NOX SNSRSensore NOXPRK LP LTLuce di
parcheggio (sini‐
stra)PRK LP RT/LIFT
GATELuce di
parcheggio
(destra), portel‐
lone posteriore

Cura del veicolo189FusibileCircuitoPWM FANVentola modula‐
zione dell'am‐
piezza dell'im‐
pulsoREAR DEFOGLunotto termicoREAR WPRTergilunottoSPARE–STOP LAMPLuci dei freniSTRTRMotorino di avvia‐
mentoTCMCentralina del
cambioTRLR PRL LPLuci di parcheggio
del rimorchio
Dopo aver sostituito i fusibili difettosi, applicare il coperchio della scatola
portafusibili e premerlo fino al suo
innesto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐
namenti.
Scatola portafusibili nel
quadro strumenti
La scatola portafusibili si trova sul lato sinistro del vano piedi del sedile del
passeggero anteriore, mentre nei
veicoli con guida a destra si trova sul
lato sinistro del vano piedi del condu‐ cente.
Sbloccare la chiusura per aprire il coperchio.
