Strumenti e comandi87La posizione delle spie può variare in
base all'equipaggiamento.
All'inserimento dell'accensione, gran
parte delle spie si accendono breve‐
mente per una prova di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

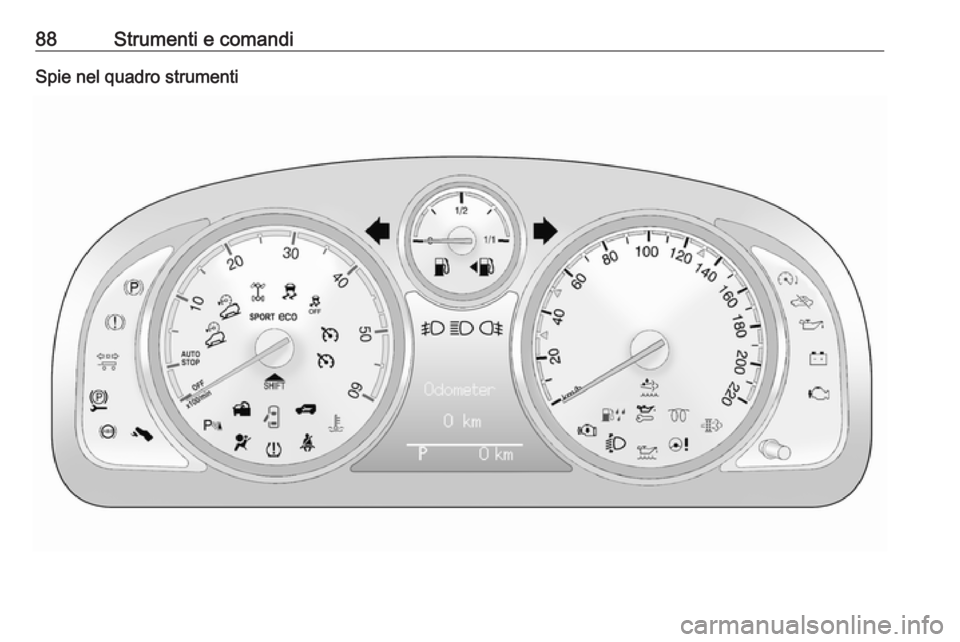

Spie nel quadro strumenti

88Strumenti e comandiSpie nel quadro strumenti

Strumenti e comandi89PanoramicaOIndicatori di direzione 3 90XSegnalazione cintura di sicu‐
rezza lato guida non allac‐
ciata 3 90kSegnalazione cintura di sicu‐
rezza passeggero anteriore
non allacciata 3 90vAirbag e pretensionatori delle
cinture di sicurezza 3 90*Attivazione dell'airbag
3 91pSistema di ricarica 3 91ZSpia MIL 3 91gCercare subito assistenza
3 92RImpianto frenante 3 92mFreno di stazionamento elet‐
trico 3 92pMalfunzionamento del freno
di stazionamento elettrico
3 93uSistema di antibloccaggio
(ABS) 3 93[Passaggio alla marcia supe‐
riore 3 93BTrazione integrale 3 93SModalità Sport 3 93uSistema di controllo della
discesa 3 932Servosterzo 3 94rSistema di ausilio al
parcheggio ad ultrasuoni
3 94RControllo elettronico della
stabilità (ESC) 3 94tControllo elettronico della
stabilità disinserito 3 94WTemperatura del liquido di
raffreddamento del motore
3 95!Preriscaldamento 3 95%Filtro antiparticolato 3 95YAdBlue 3 95wSistema di monitoraggio
della pressione dei pneuma‐
tici 3 96IPressione dell'olio motore
3 96¢Cambiare l'olio motore
3 96SBasso livello dell'olio motore
3 97sModalità economia di carbu‐
rante 3 97YLivello basso del carburante
3 97UScarico del filtro carburante
3 97dDispositivo elettronico di
bloccaggio motore 3 97#Potenza ridotta del motore
3 97-Azionare il freno a pedale
3 98

90Strumenti e comandiCAbbaglianti 3 98qSistema di regolazione auto‐
matica della profondità delle
luci 3 98>Fendinebbia 3 98øRetronebbia 3 98mControllo automatico della
velocità di crociera 3 98àSegnalazione velocità
elevata 3 98áSpia del rimorchio 3 98(Portiera aperta 3 99aImpianto di allarme antifurto
3 99
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
La spia lampeggia quando l'indica‐
tore di direzione è attivato 3 117.
Lampeggio veloce: guasto alla
lampadina di uno degli indicatori di
direzione o al rispettivo fusibile,
oppure guasto a un indicatore di dire‐ zione del rimorchio.
Entrambe le spie lampeggiano
quando sono attivi i segnalatori di
emergenza 3 116.
Sostituzione delle lampadine 3 178,
fusibili 3 184.
Indicatori di direzione 3 117.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X per il sedile del condu‐
cente si accende o lampeggia in
rosso.
Il simbolo k per il sedile del passeg‐
gero anteriore si accende o lampeg‐
gia in rosso quando il sedile è occu‐
pato.Quando il motore è in funzione, se la
cintura di sicurezza non è allacciata,
la spia lampeggia per 100 secondi poi
si accende fino a quando la cintura di
sicurezza non viene allacciata.
Se la velocità del veicolo supera
22 km/h, la spia lampeggia per
100 secondi e si sentirà un cicalino e
rimarrà accesa fino a quando la
cintura di sicurezza non viene allac‐
ciata.
Allacciare la cintura di sicurezza
3 44.
Segnalazione cintura di sicurezza
passeggero anteriore non allacciata
k 3 45.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
Ad accensione inserita, v lampeggia
brevemente. Se non lampeggia,
rimane acceso o lampeggia durante
la guida, è presente un guasto nel
sistema airbag. Rivolgersi ad un'offi‐
cina. Gli airbag e i pretensionatori
delle cinture di sicurezza potrebbero
non attivarsi in caso di incidente.

Strumenti e comandi91Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 44, 3 48.
Disattivazione degli airbag Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Disattivazione dell'airbag 3 53.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore. Se non si accende, rivol‐
gersi a un'officina.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore. La batteria non viene ricari‐
cata e il raffreddamento del motore
potrebbe interrompersi. Il servofreno
potrebbe non funzionare.
Interrompere il viaggio immediata‐
mente. Rimuovere la chiave e control‐
lare le condizioni e il tensionamento
della cinghia di trasmissione prima di
rivolgersi a un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore. Se non si accende, rivol‐
gersi a un'officina.
Può accendersi brevemente durante
la guida; è normale e non indica un
guasto di sistema.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Possono essere compromessi i
consumi e la guidabilità del veicolo. Rivolgersi immediatamente ad un'of‐ficina.
La spia Z si accende anche se c'è un
guasto nel filtro antiparticolato diesel
3 139 o con il cambio automatico
3 148 . Rivolgersi a un'officina il prima
possibile.
Assicurarsi che il tappo del serbatoio
del carburante sia completamente
avvitato 3 162.

92Strumenti e comandiLampeggia con il motore in
funzione
Guasto che potrebbe comportare
danni al convertitore catalitico
3 140. Accelerare con più modera‐
zione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza
Il simbolo g si accende in giallo.
Quando il motore è in funzione, la sua accensione indica un guasto del
motore o dell'elettronica del cambio.
L'elettronica passa a un programma
di marcia di emergenza, i consumi di
carburante possono aumentare e la
manovrabilità del veicolo può essere compromessa.
In alcuni casi, il guasto può essere
eliminato spegnendo il motore e riac‐ cendendolo. Se g si accende di
nuovo dopo aver riavviato il motore, il
veicolo potrebbe avere bisogno di un
intervento tecnico.
Rivolgersi a un'officina per eliminare
la causa del guasto.Impianto frenante
Il simbolo R si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore. Se non si accende,
fermarsi e rivolgersi a un'officina.
La spia R si illumina se il freno di
stazionamento elettrico viene inserito
e si spegne quando viene disinserito
3 154.
Se rimane acceso mentre il motore è
in funzione, i freni non funzionano
come al solito o se ci sono perdite
nell'impianto frenante, non tentare di
guidare il veicolo. Far trainare il
veicolo fino a un'officina per essere
ispezionato e riparato.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende quando il motore è in
funzione se il livello del liquido per
l'impianto idraulico dei freni è troppo
basso 3 174.
Impianto frenante 3 153.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Quando il motore viene avviato, si
accende brevemente m. Se non si
accende, rivolgersi a un'officina.
Acceso Il freno di stazionamento elettrico è
azionato 3 154.
Lampeggiante Il freno di stazionamento elettrico non è azionato o rilasciato completa‐
mente.
Effettuare l'accensione, premere il
pedale del freno e tentare di azzerare
il sistema rilasciando e riazionando il
freno di stazionamento elettrico.
Se m continua a lampeggiare non
utilizzare la vettura ma rivolgersi ad
un'officina.

Strumenti e comandi93Guasto al freno distazionamento elettrico
Il simbolo p si accende in giallo.
Ad accensione inserita, p si accende
brevemente. Se non si accende, rivol‐
gersi a un'officina.
Acceso Il freno di stazionamento elettrico
funziona con prestazioni ridotte
3 154.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si accende quando
l'accensione è attivata, rimane
accesa o si accende durante la guida,
c'è un guasto nell'ABS. L'impianto
frenante rimane in funzione ma senza
regolazione ABS.
Se la spia u si accende durante la
guida assieme alla spia dell'impianto
frenante R, è presente un guasto
grave nell'impianto frenante. Rivol‐
gersi immediatamente a un'officina
per controllare l'impianto.
Sistema di antibloccaggio 3 153.
Passaggio alla marcia superiore
Il simbolo [ si accende in verde.
Si consiglia di passare alla marcia
superiore per ridurre il consumo di
carburante.
Trazione integrale
Il simbolo B si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐ censione viene inserita. Se non si
accende, rivolgersi a un'officina.Lampeggia brevemente con il
motore in funzione
Il sistema è temporaneamente disa‐
bilitato.
Lampeggia continuamente con ilmotore in funzione
Guasto di sistema. Rivolgersi imme‐
diatamente ad un'officina.
Trazione integrale 3 150.
Modalità Sport
Il simbolo S si accende in verde.
Si accende quando la modalità
Sport è attivata 3 147.
Sistema di controllo della discesa
u si accende in giallo e/o in verde.
Sia la spia gialla sia quella verde si
accendono brevemente quando l'ac‐
censione è attivata.
Verde
Si accende quando il sistema è
pronto per il funzionamento.

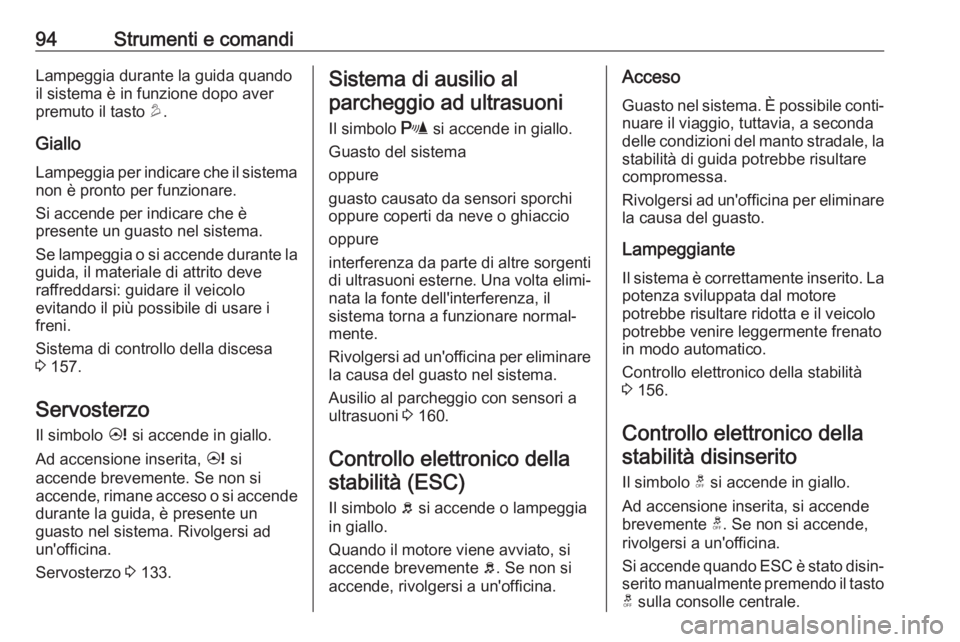

94Strumenti e comandiLampeggia durante la guida quando
il sistema è in funzione dopo aver
premuto il tasto u.
Giallo
Lampeggia per indicare che il sistema non è pronto per funzionare.
Si accende per indicare che è
presente un guasto nel sistema.
Se lampeggia o si accende durante la
guida, il materiale di attrito deve
raffreddarsi: guidare il veicolo
evitando il più possibile di usare i
freni.
Sistema di controllo della discesa
3 157.
Servosterzo Il simbolo 2 si accende in giallo.
Ad accensione inserita, 2 si
accende brevemente. Se non si
accende, rimane acceso o si accende
durante la guida, è presente un
guasto nel sistema. Rivolgersi ad
un'officina.
Servosterzo 3 133.Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure
interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il
sistema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 160.
Controllo elettronico della stabilità (ESC)
Il simbolo b si accende o lampeggia
in giallo.
Quando il motore viene avviato, si
accende brevemente b. Se non si
accende, rivolgersi a un'officina.Acceso
Guasto nel sistema. È possibile conti‐
nuare il viaggio, tuttavia, a seconda
delle condizioni del manto stradale, la stabilità di guida potrebbe risultare
compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante
Il sistema è correttamente inserito. La potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Controllo elettronico della stabilità
3 156.
Controllo elettronico della stabilità disinserito
Il simbolo t si accende in giallo.
Ad accensione inserita, si accende
brevemente t. Se non si accende,
rivolgersi a un'officina.
Si accende quando ESC è stato disin‐ serito manualmente premendo il tasto
t sulla consolle centrale.
