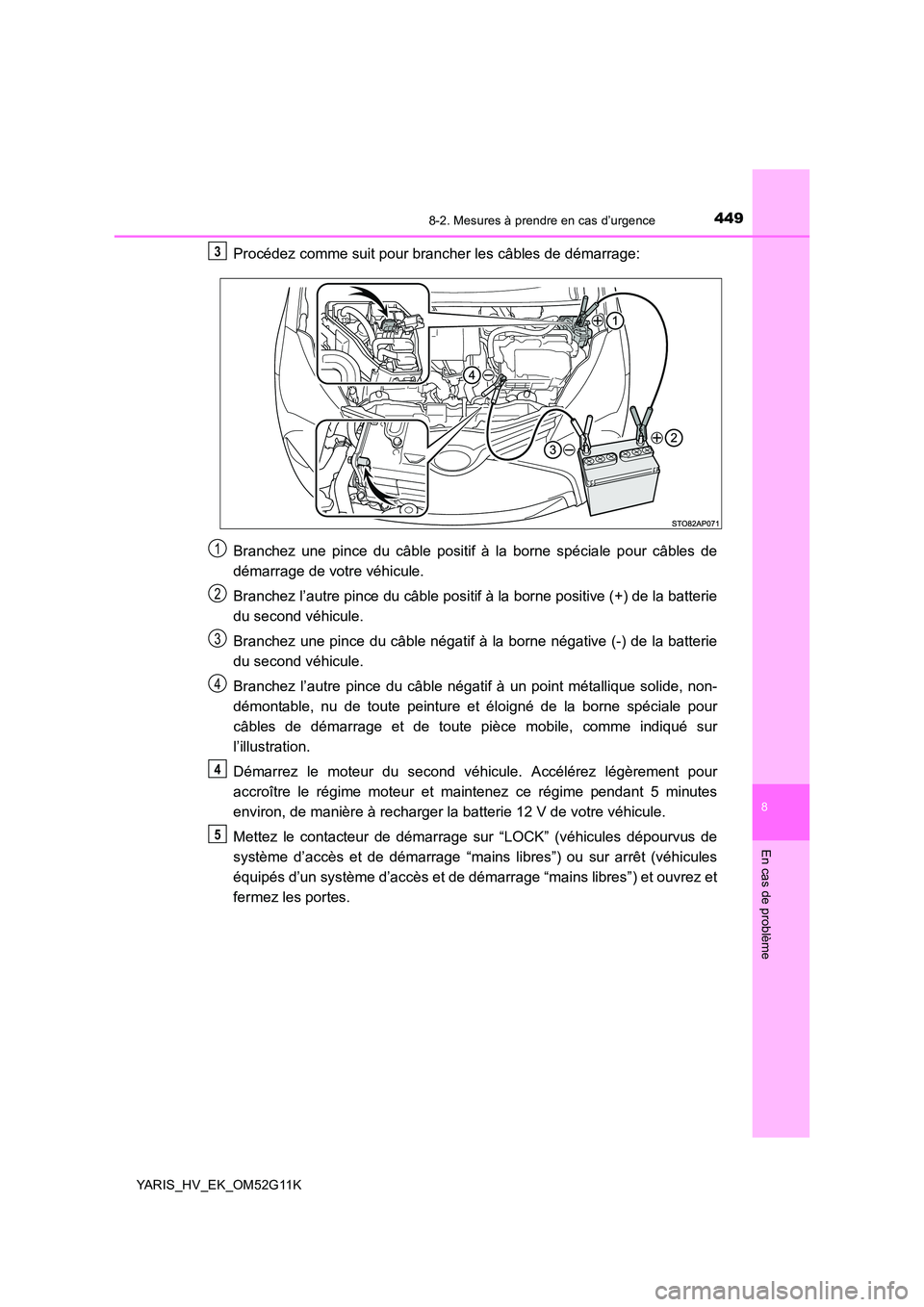

2016 TOYOTA YARIS HYBRID Manuel du propriétaire (in French)

4498-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_EK_OM52G11K
Procédez comme suit pour brancher les câbles de démarrage:
Branchez une pince du câble positif à la borne spéciale pour câbles de
démarrage de votre véhicule.
Branchez l’autre pince du câble positif à la borne positive (+) de la batterie
du second véhicule.
Branchez une pince du câble négatif à la borne négative (-) de la batterie
du second véhicule.
Branchez l’autre pince du câble négatif à un point métallique solide, non-
démontable, nu de toute peinture et éloigné de la borne spéciale pour
câbles de démarrage et de toute pièce mobile, comme indiqué sur
l’illustration.
Démarrez le moteur du second véhicule. Accélérez légèrement pour
accroître le régime moteur et maintenez ce régime pendant 5 minutes
environ, de manière à recharger la batterie 12 V de votre véhicule.
Mettez le contacteur de démarrage sur “LOCK” (véhicules dépourvus de
système d’accès et de démarrage “mains libres”) ou sur arrêt (véhicules
équipés d’un système d’accès et de démarrage “mains libres”) et ouvrez et
fermez les portes.
3
1
2
3
4
4
5

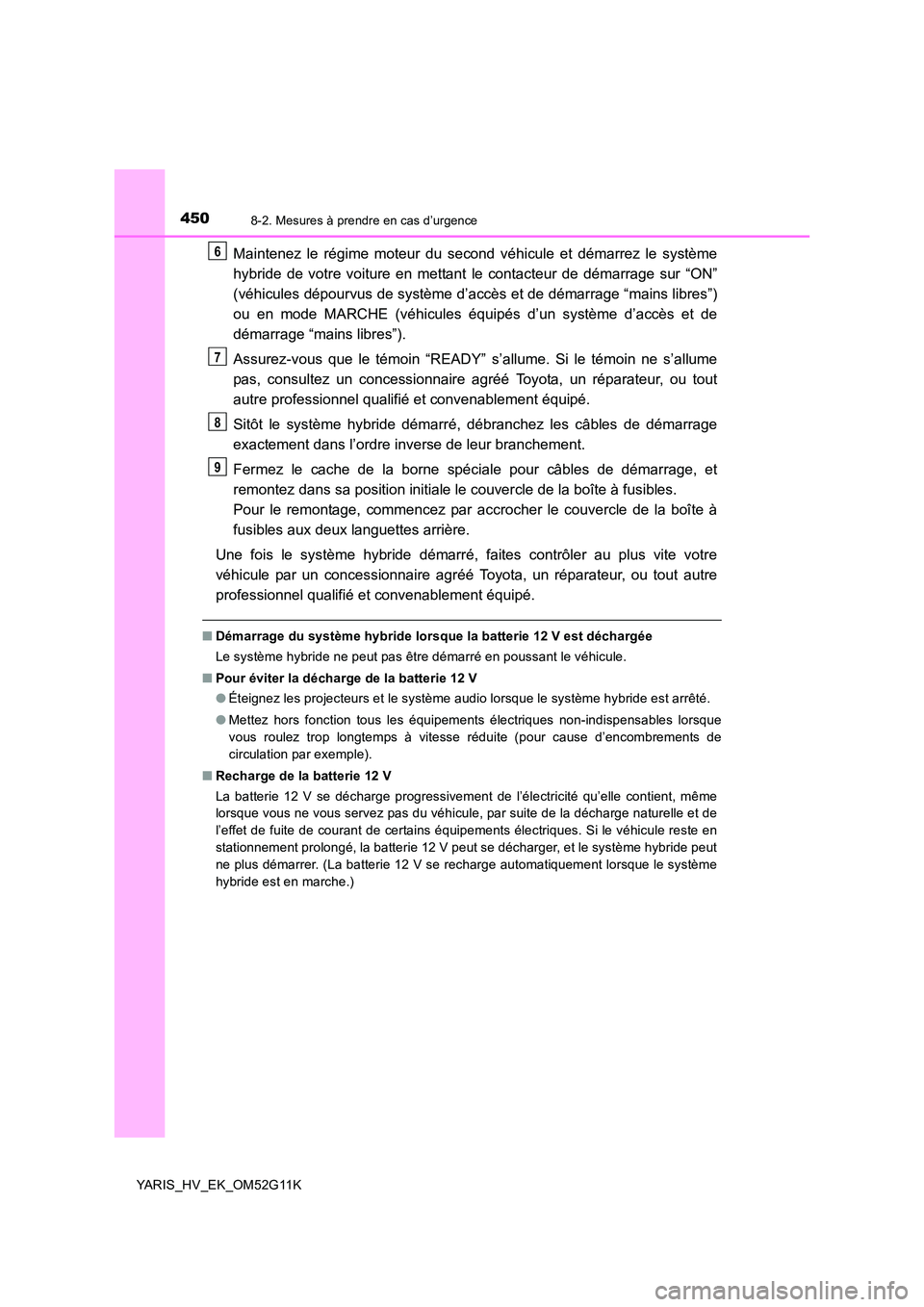

4508-2. Mesures à prendre en cas d’urgence
YARIS_HV_EK_OM52G11K
Maintenez le régime moteur du second véhicule et démarrez le système
hybride de votre voiture en mettant le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”)
ou en mode MARCHE (véhicules équipés d’un système d’accès et de
démarrage “mains libres”).
Assurez-vous que le témoin “READY” s’allume. Si le témoin ne s’allume
pas, consultez un concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
Sitôt le système hybride démarré, débranchez les câbles de démarrage
exactement dans l’ordre inverse de leur branchement.
Fermez le cache de la borne spéciale pour câbles de démarrage, et
remontez dans sa position initiale le couvercle de la boîte à fusibles.
Pour le remontage, commencez par accrocher le couvercle de la boîte à
fusibles aux deux languettes arrière.
Une fois le système hybride démarré, faites contrôler au plus vite votre
véhicule par un concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
■ Démarrage du système hybride lorsque la batterie 12 V est déchargée
Le système hybride ne peut pas être démarré en poussant le véhicule.
■ Pour éviter la décharge de la batterie 12 V
● Éteignez les projecteurs et le système audio lorsque le système hybride est arrêté.
● Mettez hors fonction tous les équipements électriques non-indispensables lorsque
vous roulez trop longtemps à vitesse réduite (pour cause d’encombrements de
circulation par exemple).
■ Recharge de la batterie 12 V
La batterie 12 V se décharge progressivement de l’électricité qu’elle contient, même
lorsque vous ne vous servez pas du véhicule, par suite de la décharge naturelle et de
l’effet de fuite de courant de certains équipements électriques. Si le véhicule reste en
stationnement prolongé, la batterie 12 V peut se décharger, et le système hybride peut
ne plus démarrer. (La batterie 12 V se recharge automatiquement lorsque le système
hybride est en marche.)
6
7
8
9

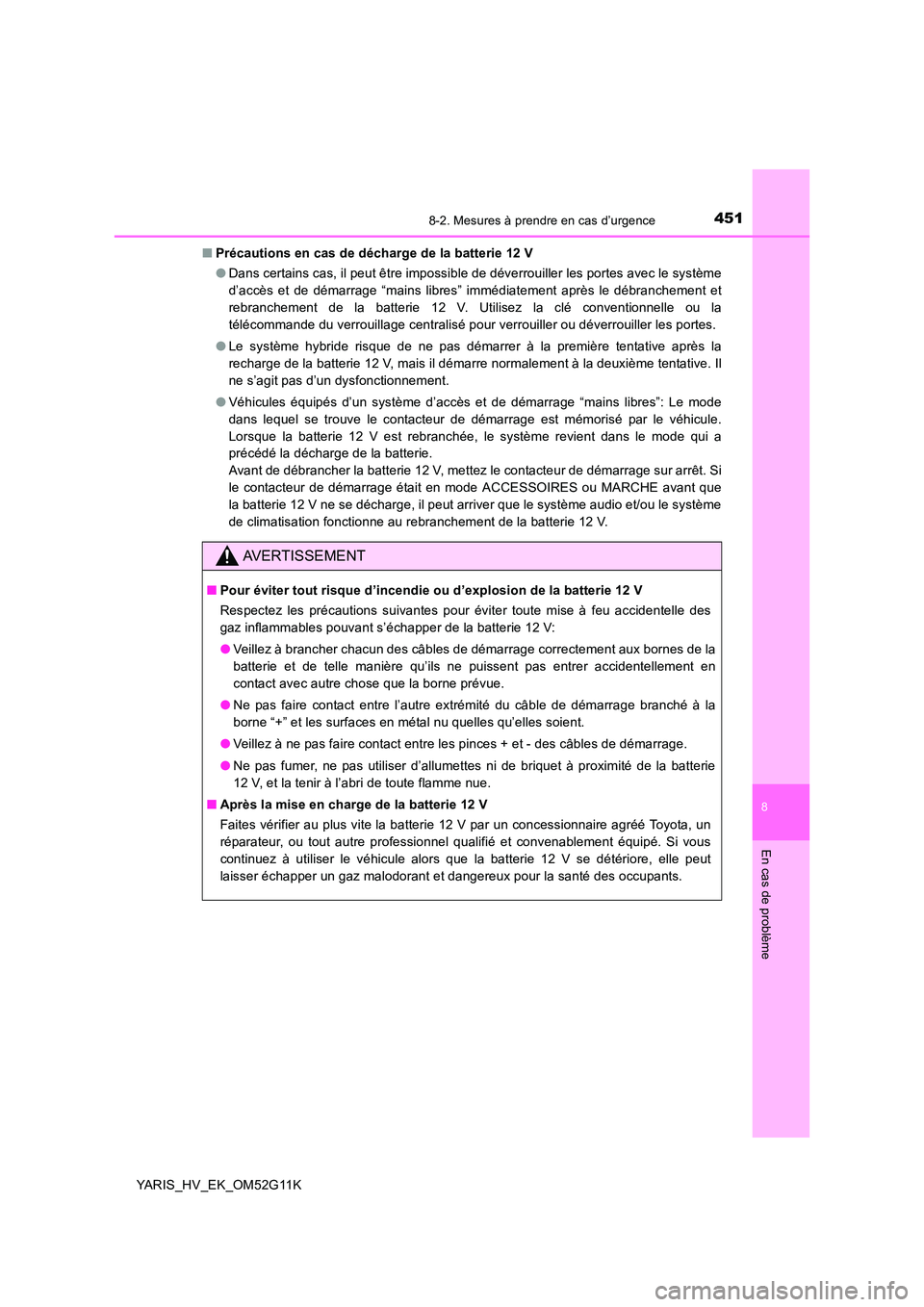

4518-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_EK_OM52G11K
■ Précautions en cas de décharge de la batterie 12 V
● Dans certains cas, il peut être impossible de déverrouiller les portes avec le système
d’accès et de démarrage “mains libres” immédiatement après le débranchement et
rebranchement de la batterie 12 V. Utilisez la clé conventionnelle ou la
télécommande du verrouillage centralisé pour verrouiller ou déverrouiller les portes.
● Le système hybride risque de ne pas démarrer à la première tentative après la
recharge de la batterie 12 V, mais il démarre normalement à la deuxième tentative. Il
ne s’agit pas d’un dysfonctionnement.
● Véhicules équipés d’un système d’accès et de démarrage “mains libres”: Le mode
dans lequel se trouve le contacteur de démarrage est mémorisé par le véhicule.
Lorsque la batterie 12 V est rebranchée, le système revient dans le mode qui a
précédé la décharge de la batterie.
Avant de débrancher la batterie 12 V, mettez le contacteur de démarrage sur arrêt. Si
le contacteur de démarrage était en mode ACCESSOIRES ou MARCHE avant que
la batterie 12 V ne se décharge, il peut arriver que le système audio et/ou le système
de climatisation fonctionne au rebranchement de la batterie 12 V.
AVERTISSEMENT
■ Pour éviter tout risque d’incendie ou d’explosion de la batterie 12 V
Respectez les précautions suivantes pour éviter toute mise à feu accidentelle des
gaz inflammables pouvant s’échapper de la batterie 12 V:
● Veillez à brancher chacun des câbles de démarrage correctement aux bornes de la
batterie et de telle manière qu’ils ne puissent pas entrer accidentellement en
contact avec autre chose que la borne prévue.
● Ne pas faire contact entre l’autre extrémité du câble de démarrage branché à la
borne “+” et les surfaces en métal nu quelles qu’elles soient.
● Veillez à ne pas faire contact entre les pinces + et - des câbles de démarrage.
● Ne pas fumer, ne pas utiliser d’allumettes ni de briquet à proximité de la batterie
12 V, et la tenir à l’abri de toute flamme nue.
■ Après la mise en charge de la batterie 12 V
Faites vérifier au plus vite la batterie 12 V par un concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé. Si vous
continuez à utiliser le véhicule alors que la batterie 12 V se détériore, elle peut
laisser échapper un gaz malodorant et dangereux pour la santé des occupants.

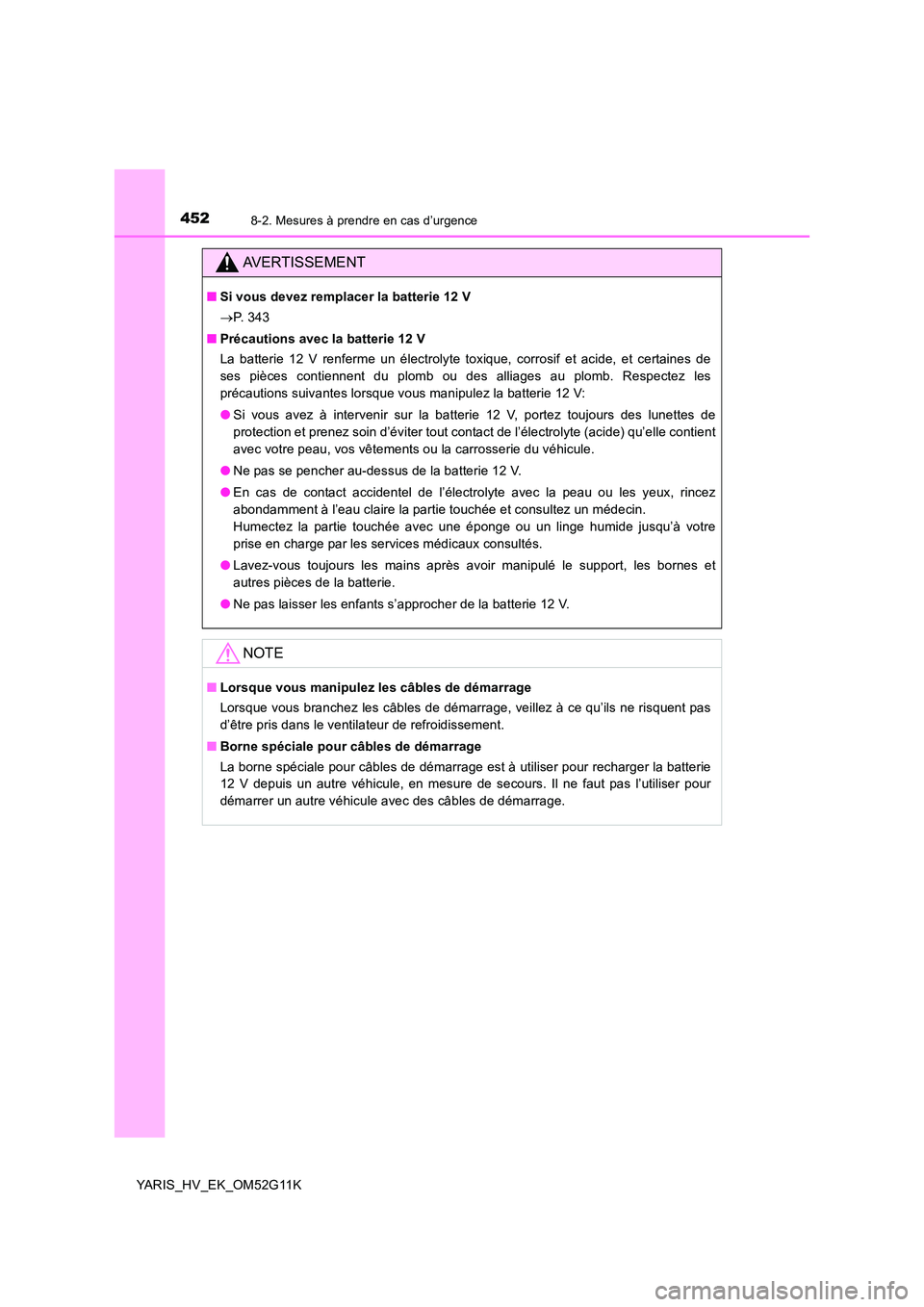

4528-2. Mesures à prendre en cas d’urgence
YARIS_HV_EK_OM52G11K
AVERTISSEMENT
■Si vous devez remplacer la batterie 12 V
 P. 3 4 3
■ Précautions avec la batterie 12 V
La batterie 12 V renferme un électrolyte toxique, corrosif et acide, et certaines de
ses pièces contiennent du plomb ou des alliages au plomb. Respectez les
précautions suivantes lorsque vous manipulez la batterie 12 V:
● Si vous avez à intervenir sur la batterie 12 V, portez toujours des lunettes de
protection et prenez soin d’éviter tout contact de l’électrolyte (acide) qu’elle contient
avec votre peau, vos vêtements ou la carrosserie du véhicule.
● Ne pas se pencher au-dessus de la batterie 12 V.
● En cas de contact accidentel de l’électrolyte avec la peau ou les yeux, rincez
abondamment à l’eau claire la partie touchée et consultez un médecin.
Humectez la partie touchée avec une éponge ou un linge humide jusqu’à votre
prise en charge par les services médicaux consultés.
● Lavez-vous toujours les mains après avoir manipulé le support, les bornes et
autres pièces de la batterie.
● Ne pas laisser les enfants s’approcher de la batterie 12 V.
NOTE
■Lorsque vous manipulez les câbles de démarrage
Lorsque vous branchez les câbles de démarrage, veillez à ce qu’ils ne risquent pas
d’être pris dans le ventilateur de refroidissement.
■ Borne spéciale pour câbles de démarrage
La borne spéciale pour câbles de démarrage est à utiliser pour recharger la batterie
12 V depuis un autre véhicule, en mesure de secours. Il ne faut pas l’utiliser pour
démarrer un autre véhicule avec des câbles de démarrage.

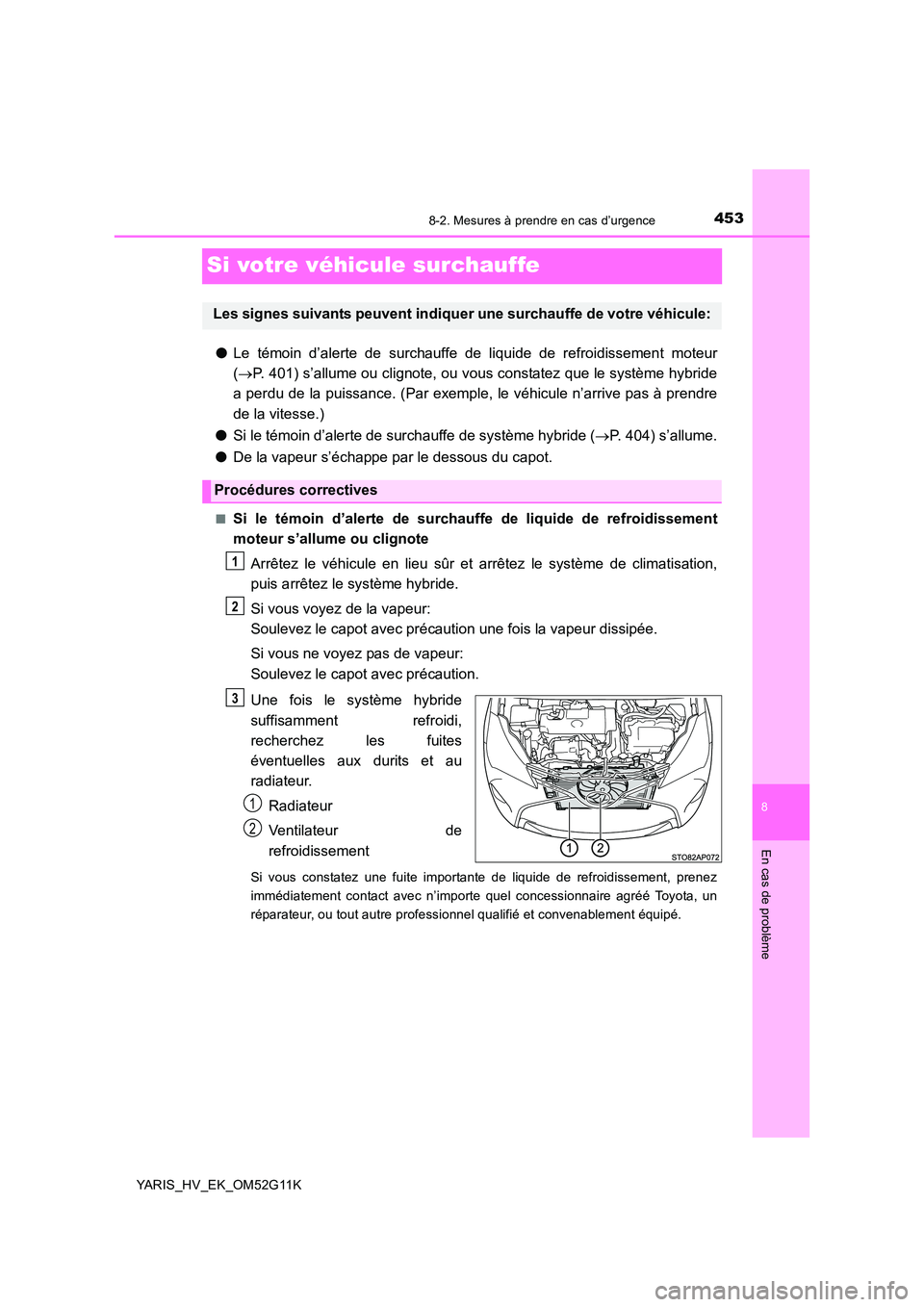

4538-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_EK_OM52G11K
Si votre véhicule surchauffe
●Le témoin d’alerte de surchauffe de liquide de refroidissement moteur
( P. 401) s’allume ou clignote, ou vous constatez que le système hybride
a perdu de la puissance. (Par exemple, le véhicule n’arrive pas à prendre
de la vitesse.)
● Si le témoin d’alerte de surchauffe de système hybride (P. 404) s’allume.
● De la vapeur s’échappe par le dessous du capot.
■Si le témoin d’alerte de surchauffe de liquide de refroidissement
moteur s’allume ou clignote
Arrêtez le véhicule en lieu sûr et arrêtez le système de climatisation,
puis arrêtez le système hybride.
Si vous voyez de la vapeur:
Soulevez le capot avec précaution une fois la vapeur dissipée.
Si vous ne voyez pas de vapeur:
Soulevez le capot avec précaution.
Une fois le système hybride
suffisamment refroidi,
recherchez les fuites
éventuelles aux durits et au
radiateur.
Radiateur
Ventilateur de
refroidissement
Si vous constatez une fuite importante de liquide de refroidissement, prenez
immédiatement contact avec n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
Les signes suivants peuvent indiquer une surchauffe de votre véhicule:
Procédures correctives
1
2
3
1
2

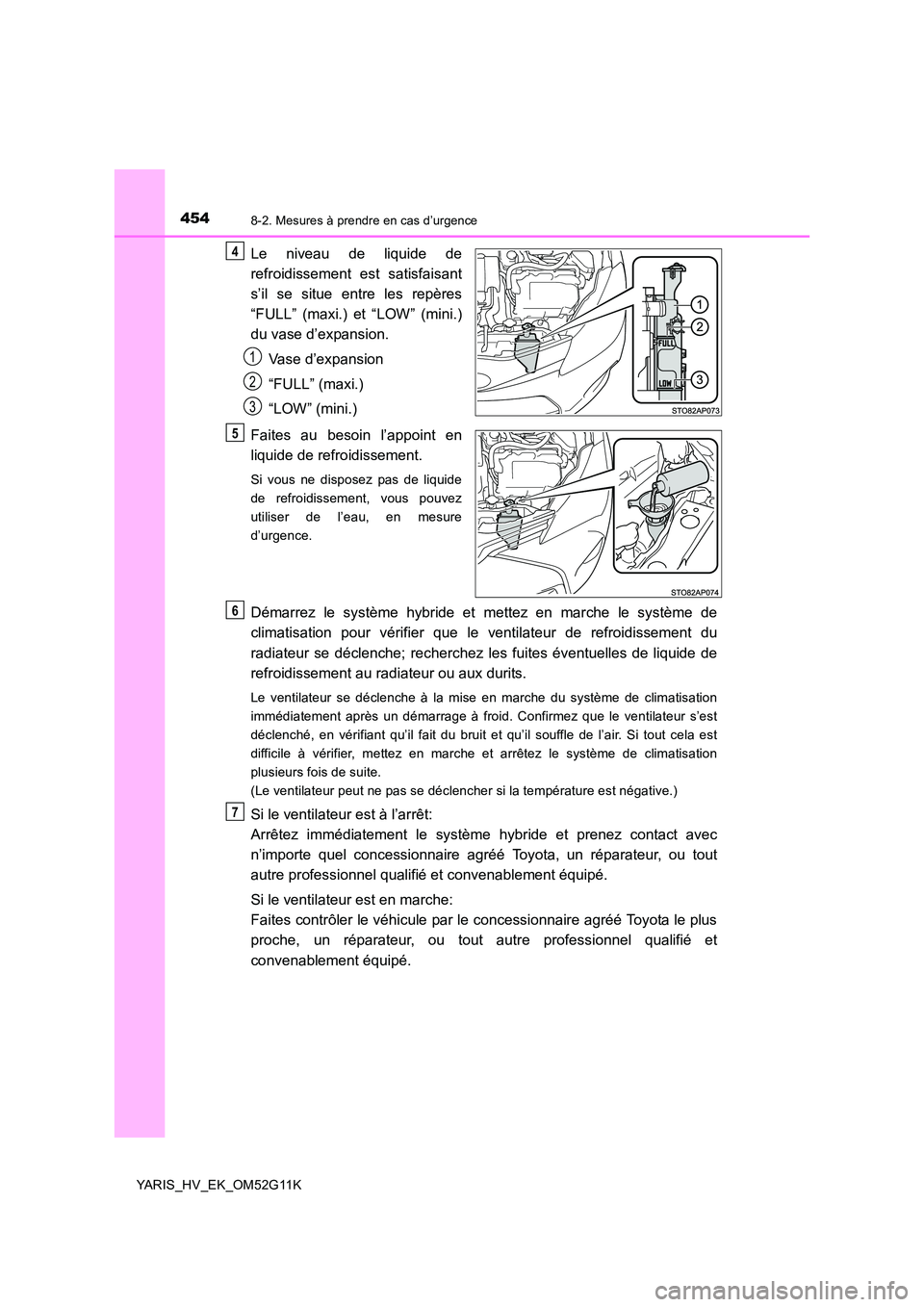

4548-2. Mesures à prendre en cas d’urgence
YARIS_HV_EK_OM52G11K
Le niveau de liquide de
refroidissement est satisfaisant
s’il se situe entre les repères
“FULL” (maxi.) et “LOW” (mini.)
du vase d’expansion.
Vase d’expansion
“FULL” (maxi.)
“LOW” (mini.)
Faites au besoin l’appoint en
liquide de refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez
utiliser de l’eau, en mesure
d’urgence.
Démarrez le système hybride et mettez en marche le système de
climatisation pour vérifier que le ventilateur de refroidissement du
radiateur se déclenche; recherchez les fuites éventuelles de liquide de
refroidissement au radiateur ou aux durits.
Le ventilateur se déclenche à la mise en marche du système de climatisation
immédiatement après un démarrage à froid. Confirmez que le ventilateur s’est
déclenché, en vérifiant qu’il fait du bruit et qu’il souffle de l’air. Si tout cela est
difficile à vérifier, mettez en marche et arrêtez le système de climatisation
plusieurs fois de suite.
(Le ventilateur peut ne pas se déclencher si la température est négative.)
Si le ventilateur est à l’arrêt:
Arrêtez immédiatement le système hybride et prenez contact avec
n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
Si le ventilateur est en marche:
Faites contrôler le véhicule par le concessionnaire agréé Toyota le plus
proche, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
4
1
2
3
5
6
7

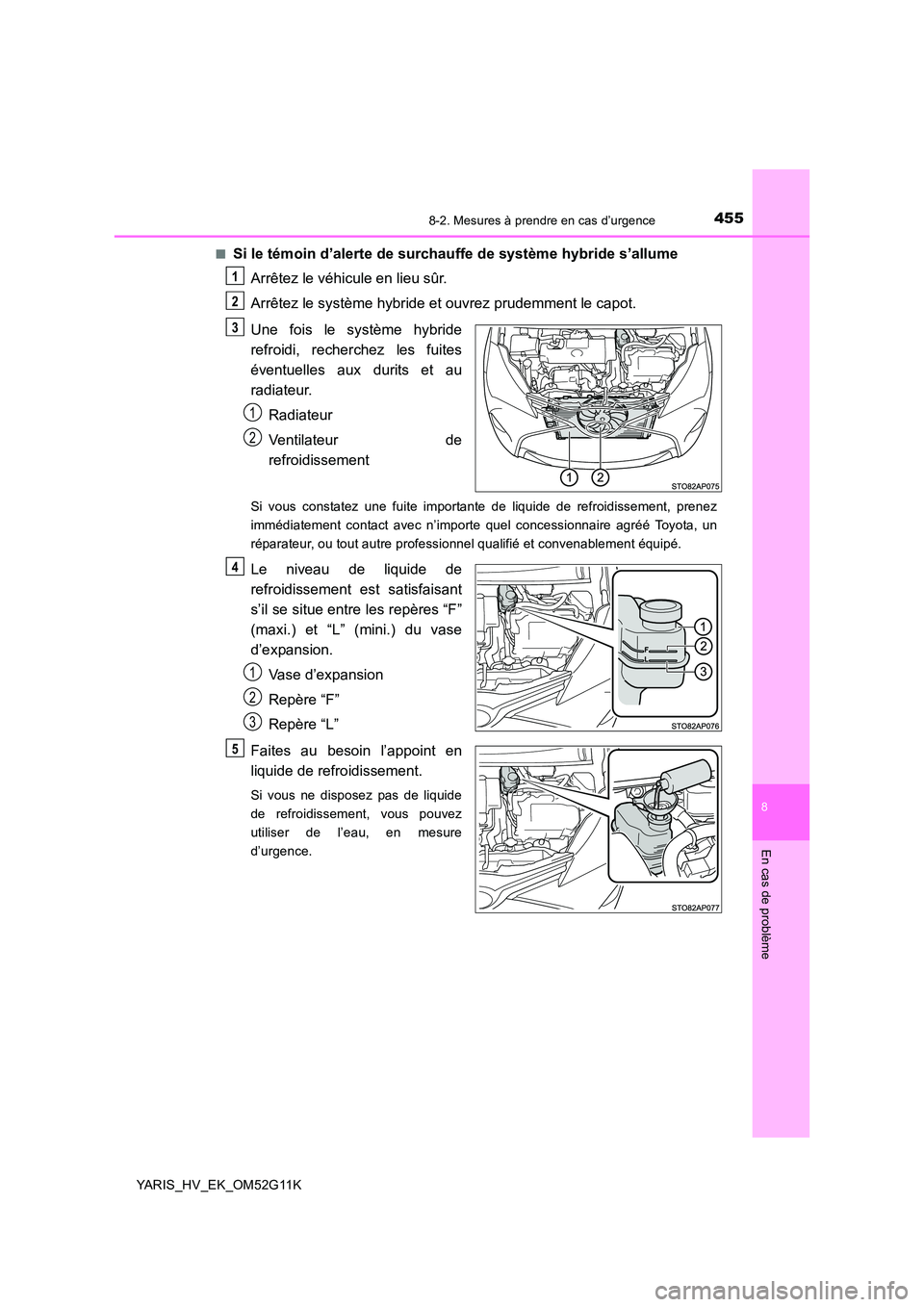

4558-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_EK_OM52G11K
■Si le témoin d’alerte de surchauffe de système hybride s’allume
Arrêtez le véhicule en lieu sûr.
Arrêtez le système hybride et ouvrez prudemment le capot.
Une fois le système hybride
refroidi, recherchez les fuites
éventuelles aux durits et au
radiateur.
Radiateur
Ventilateur de
refroidissement
Si vous constatez une fuite importante de liquide de refroidissement, prenez
immédiatement contact avec n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
Le niveau de liquide de
refroidissement est satisfaisant
s’il se situe entre les repères “F”
(maxi.) et “L” (mini.) du vase
d’expansion.
Vase d’expansion
Repère “F”
Repère “L”
Faites au besoin l’appoint en
liquide de refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez
utiliser de l’eau, en mesure
d’urgence.
1
2
3
1
2
4
1
2
3
5

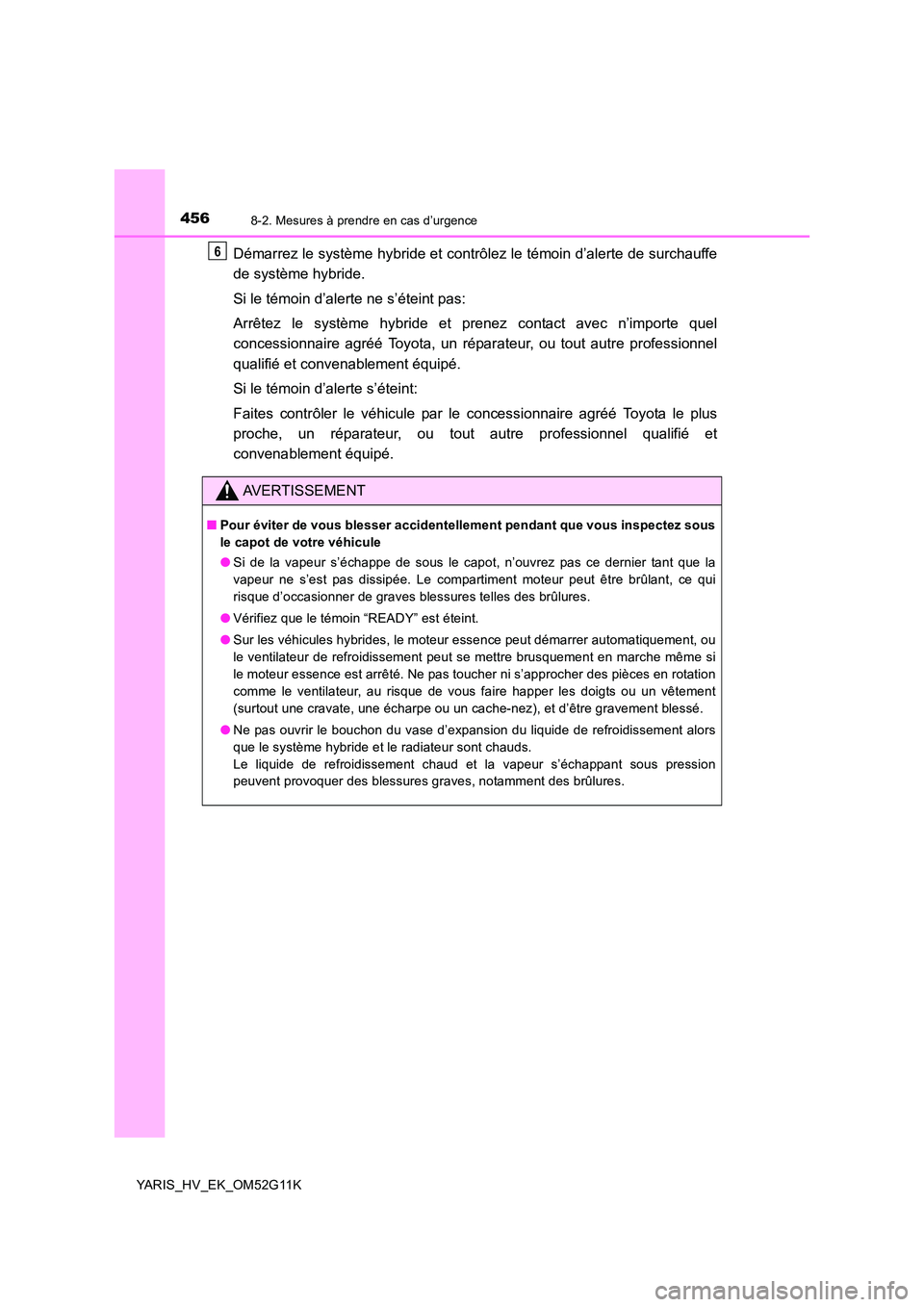

4568-2. Mesures à prendre en cas d’urgence
YARIS_HV_EK_OM52G11K
Démarrez le système hybride et contrôlez le témoin d’alerte de surchauffe
de système hybride.
Si le témoin d’alerte ne s’éteint pas:
Arrêtez le système hybride et prenez contact avec n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
Si le témoin d’alerte s’éteint:
Faites contrôler le véhicule par le concessionnaire agréé Toyota le plus
proche, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
AVERTISSEMENT
■ Pour éviter de vous blesser accidentellement pendant que vous inspectez sous
le capot de votre véhicule
● Si de la vapeur s’échappe de sous le capot, n’ouvrez pas ce dernier tant que la
vapeur ne s’est pas dissipée. Le compartiment moteur peut être brûlant, ce qui
risque d’occasionner de graves blessures telles des brûlures.
● Vérifiez que le témoin “READY” est éteint.
● Sur les véhicules hybrides, le moteur essence peut démarrer automatiquement, ou
le ventilateur de refroidissement peut se mettre brusquement en marche même si
le moteur essence est arrêté. Ne pas toucher ni s’approcher des pièces en rotation
comme le ventilateur, au risque de vous faire happer les doigts ou un vêtement
(surtout une cravate, une écharpe ou un cache-nez), et d’être gravement blessé.
● Ne pas ouvrir le bouchon du vase d’expansion du liquide de refroidissement alors
que le système hybride et le radiateur sont chauds.
Le liquide de refroidissement chaud et la vapeur s’échappant sous pression
peuvent provoquer des blessures graves, notamment des brûlures.
6
