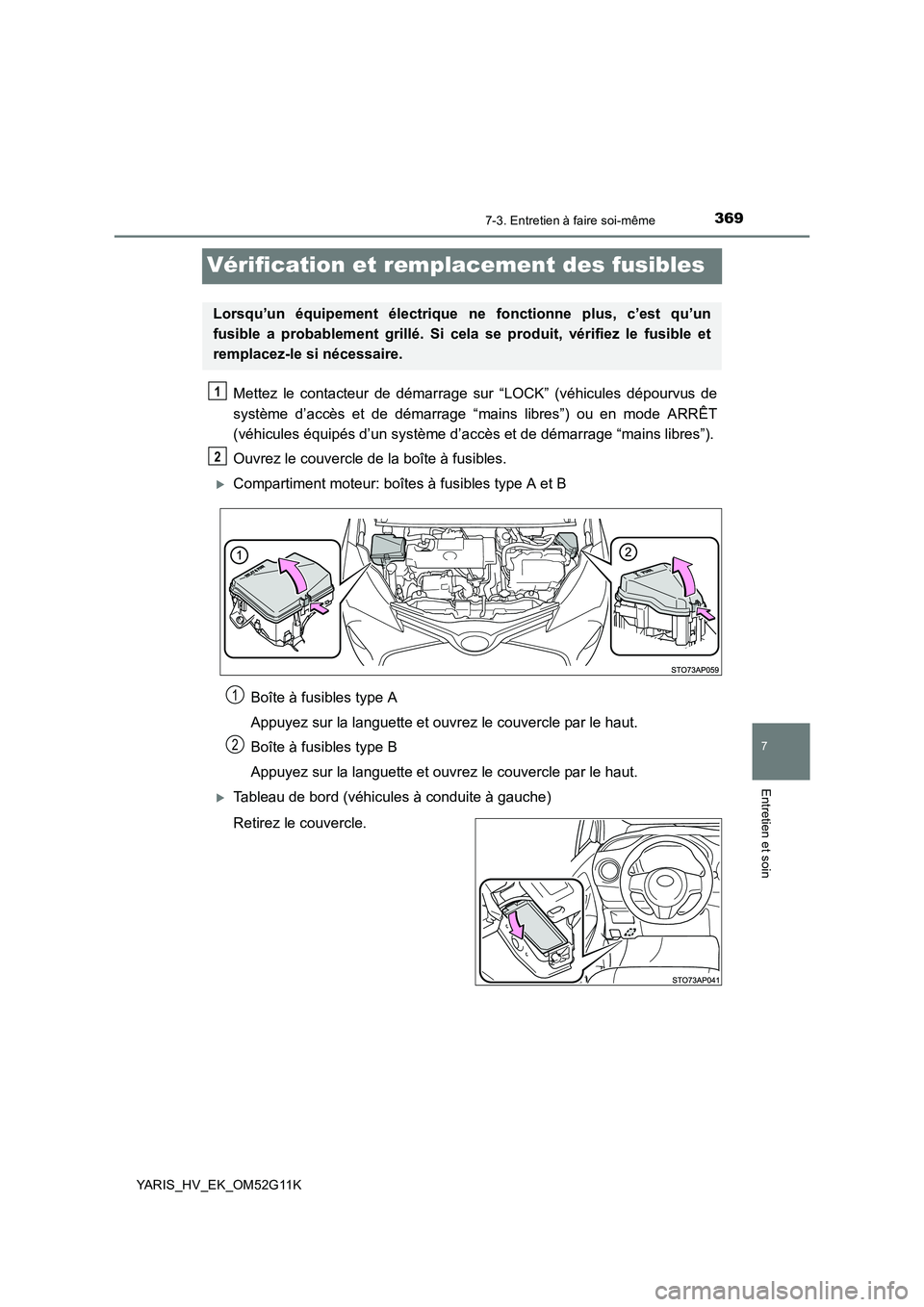

Vérification et remplacement des fusibles
Mettez le contacteur de démarrage sur “LOCK” (véhicules dépourvus de
système d’accès et de démarrage “mains libres”) ou en mode ARRÊT
(véhicules équipés d’un système d’accè s et de démarrage “mains libres”).
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur: boîtes à fusibles type A et B
Boîte à fusibles type A
Appuyez sur la languette et ouvrez le couvercle par le haut.
Boîte à fusibles type B
Appuyez sur la languette et ouvrez le couvercle par le haut.
Tableau de bord (véhicules à conduite à gauche)
Retirez le couvercle.
Lorsqu’un équipement électrique ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si cela se produit, vérifiez le fusible et
remplacez-le si nécessaire.
1
2
1
2

3707-3. Entretien à faire soi-même
YARIS_HV_EK_OM52G11K

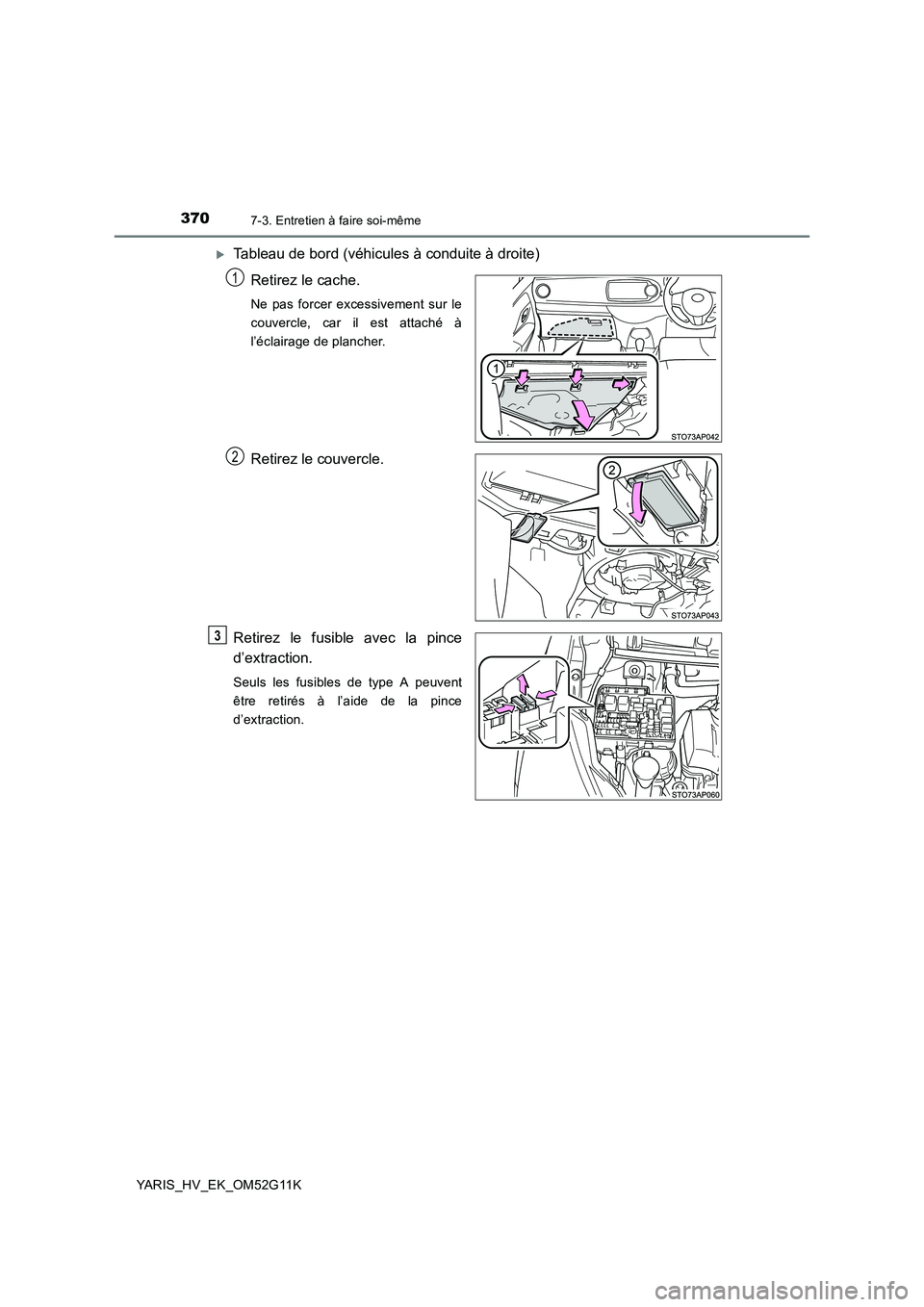

Tableau de bord (véhicules à conduite à droite)
Retirez le cache.
Ne pas forcer excessivement sur le
couvercle, car il est attaché à
l’éclairage de plancher.
Retirez le couvercle.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de la pince
d’extraction.
1
2
3

3717-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52G11K

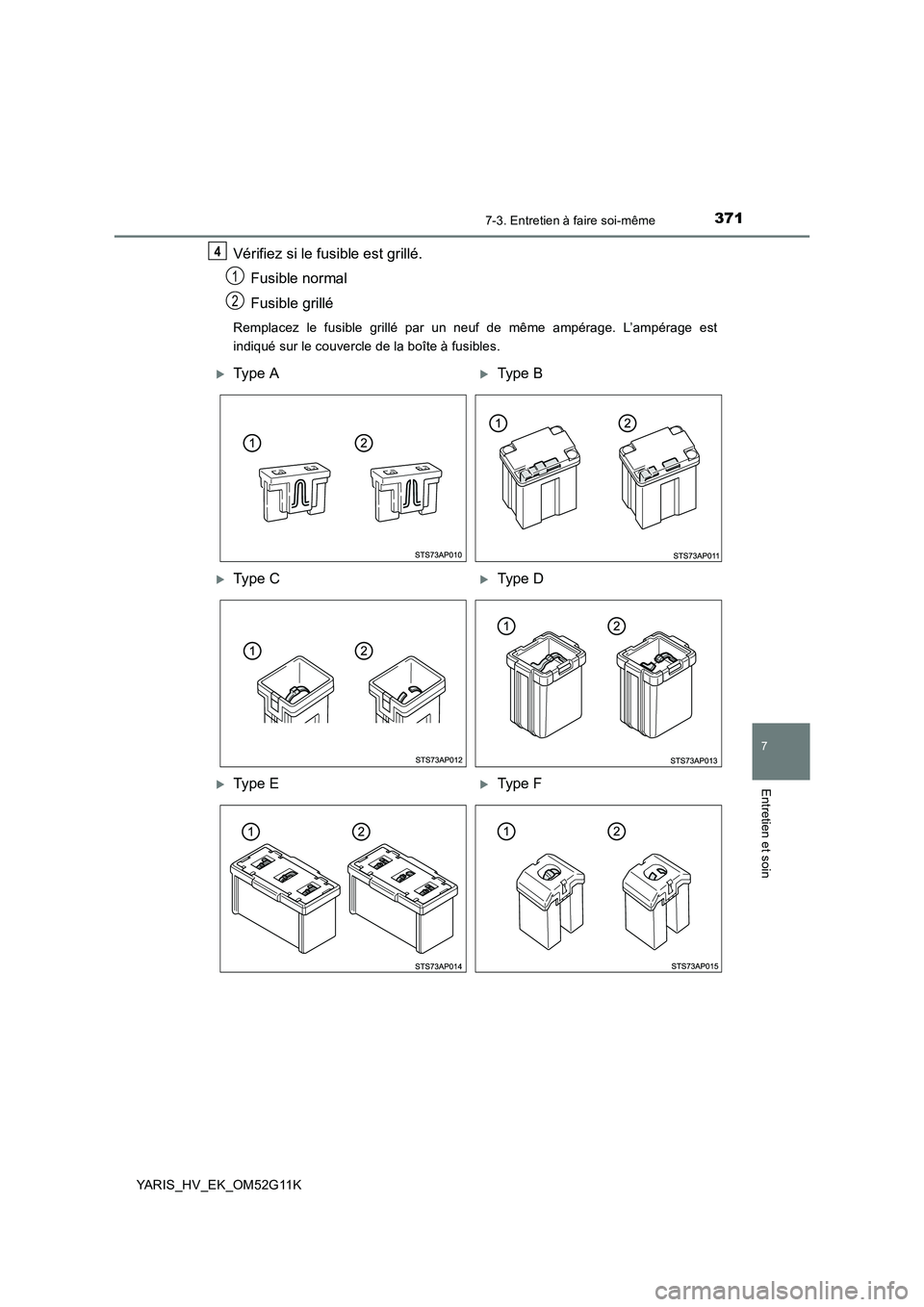

Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage est
indiqué sur le couvercle de la boîte à fusibles.
4
1
2
Type AType B
Type CType D
Type EType F

3727-3. Entretien à faire soi-même
YARIS_HV_EK_OM52G11K
■Après le remplacement d’un fusible
● Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est possible
qu’une ampoule doive être changée. ( P. 374)
● Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout
dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour votre
véhicule. Certaines ampoules faisant partie de circuits conçus pour empêcher la
surcharge, toute autre pièce que celles d’origine ou n’ayant pas été conçues pour ce
véhicule risque d’être inutilisable.

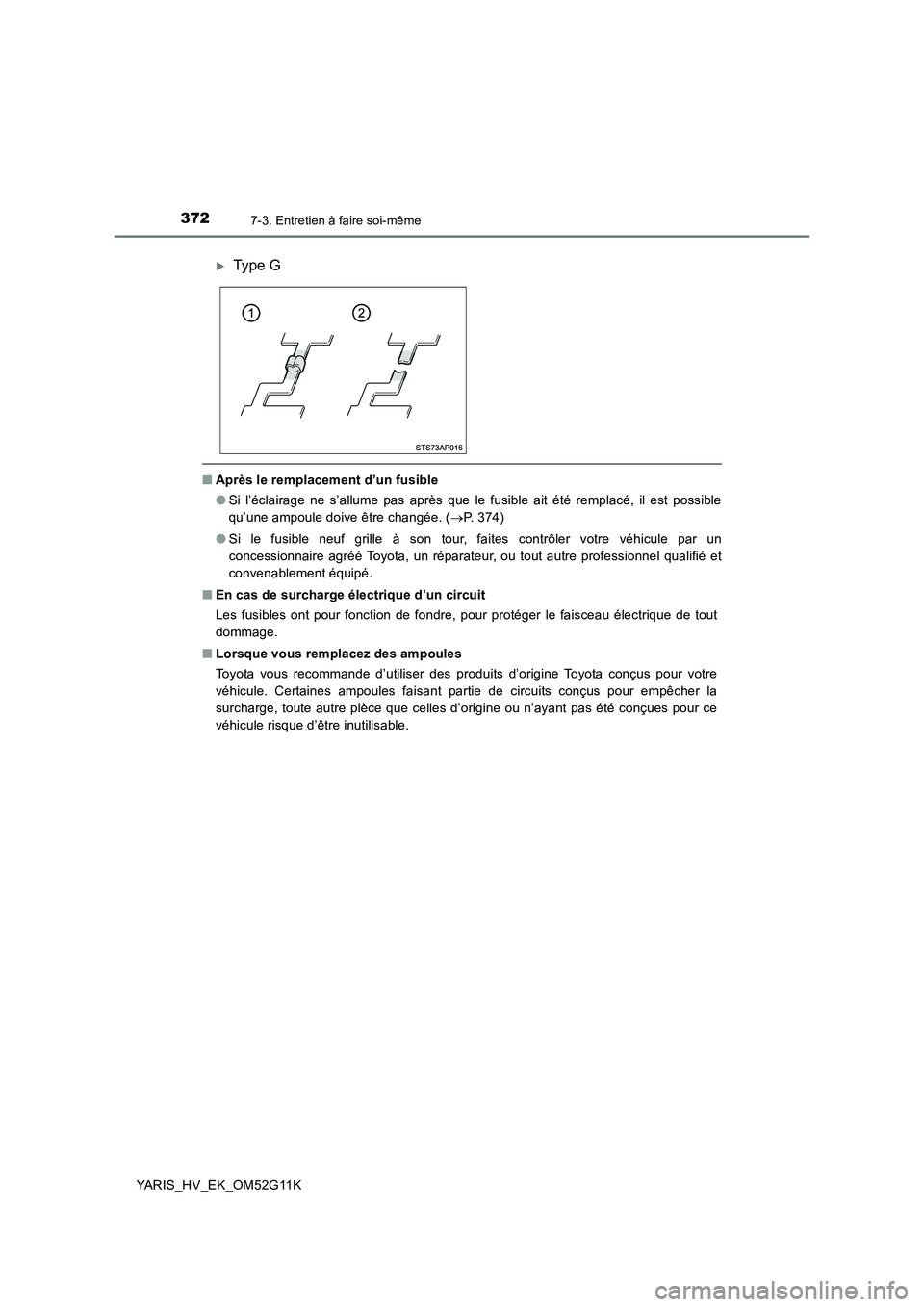

Type G

3737-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52G11K

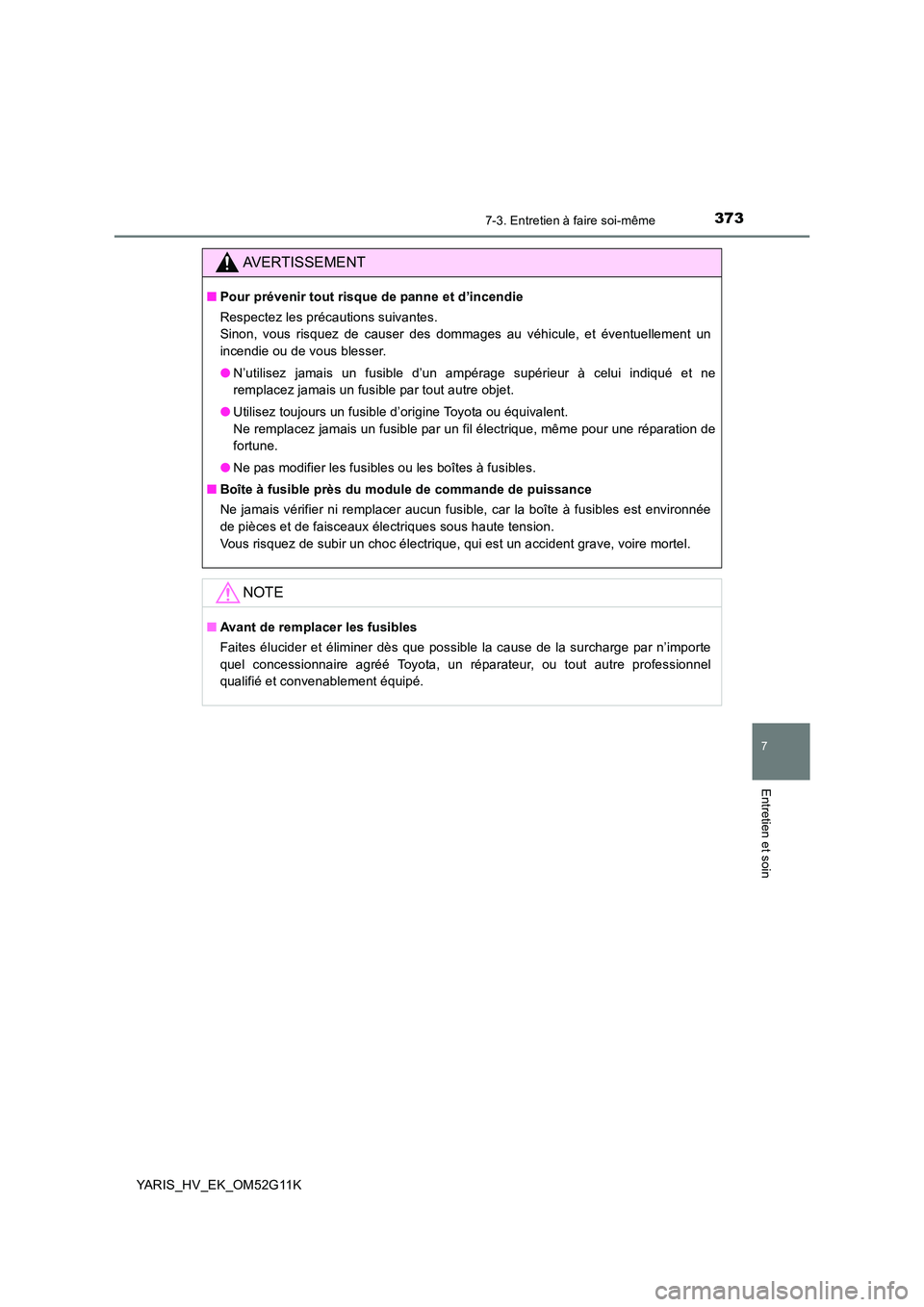

AVERTISSEMENT
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un
incendie ou de vous blesser.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de
fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
■ Boîte à fusible près du module de commande de puissance
Ne jamais vérifier ni remplacer aucun fusible, car la boîte à fusibles est environnée
de pièces et de faisceaux électriques sous haute tension.
Vous risquez de subir un choc électrique, qui est un accident grave, voire mortel.
NOTE
■ Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge par n’importe
quel concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.

3747-3. Entretien à faire soi-même
YARIS_HV_EK_OM52G11K

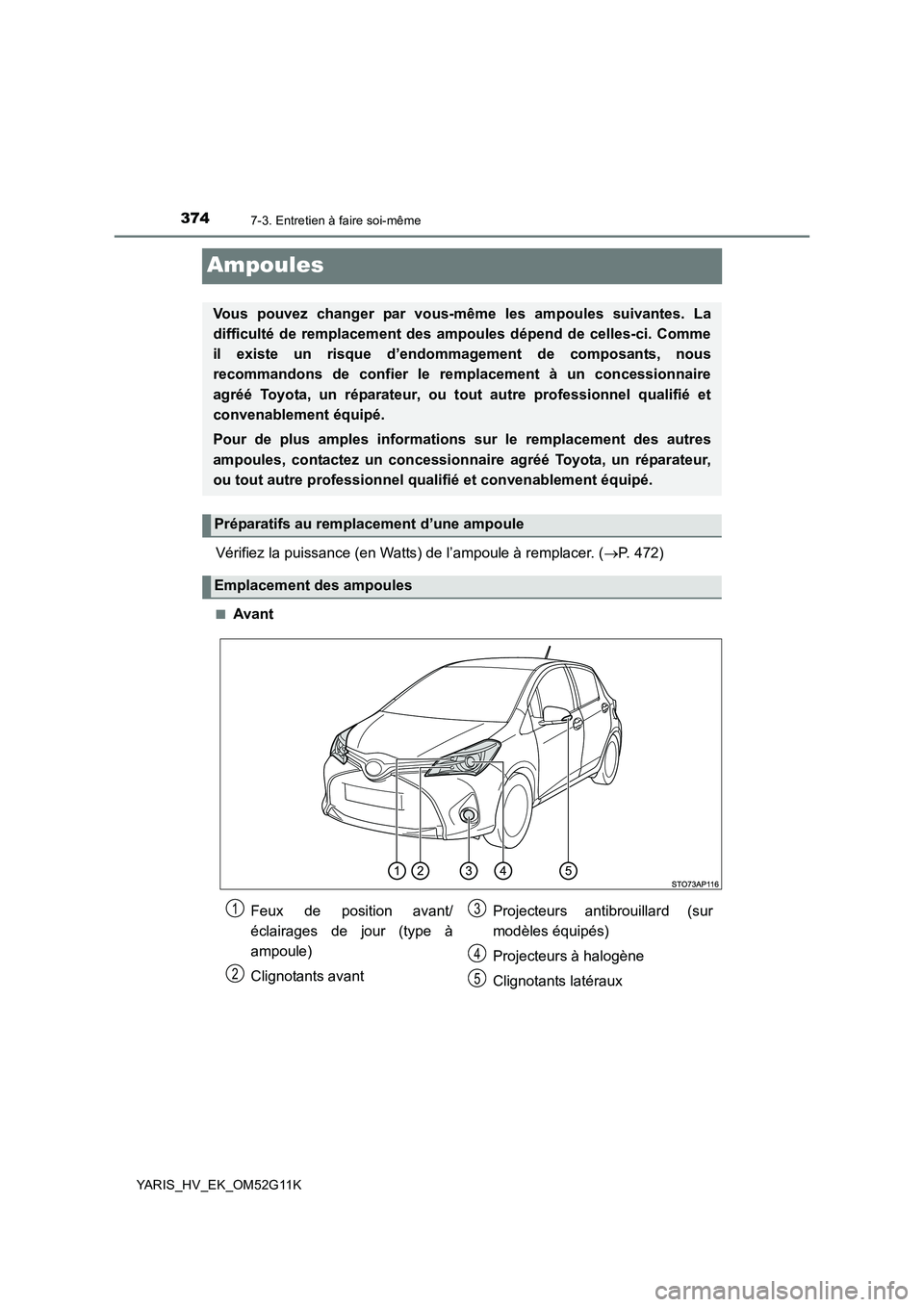

Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 472)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Comme
il existe un risque d’endommagement de composants, nous
recommandons de confier le re mplacement à un concessionnaire
agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
Pour de plus amples informations sur le remplacement des autres
ampoules, contactez un concessionnaire agréé Toyota, un réparateur,
ou tout autre professionnel qualif ié et convenablement équipé.
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
Feux de position avant/
éclairages de jour (type à
ampoule)
Clignotants avant
Projecteurs antibrouillard (sur
modèles équipés)
Projecteurs à halogène
Clignotants latéraux
1
2
3
4
5

3757-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52G11K

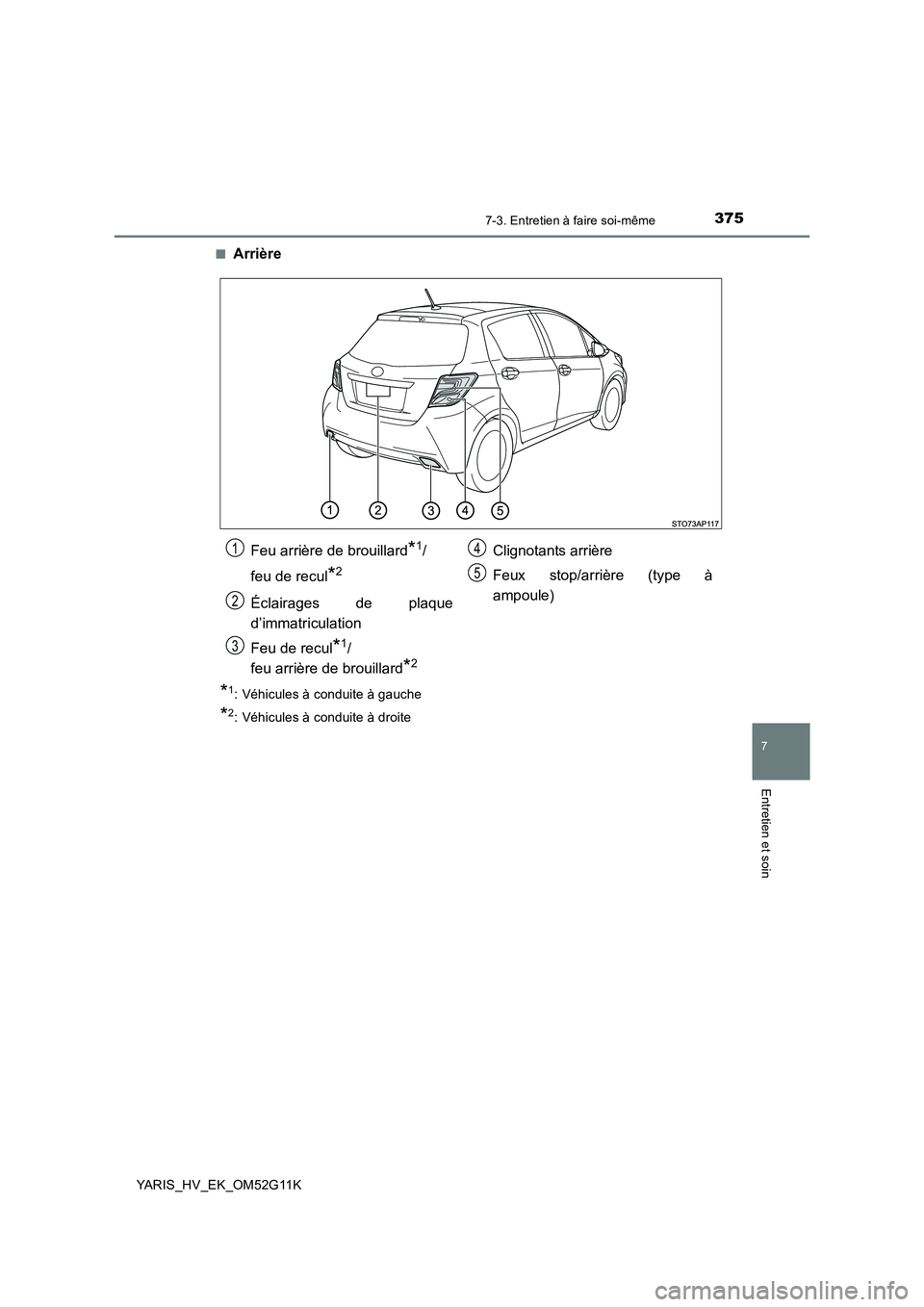

■Arrière
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite
Feu arrière de brouillard*1/
feu de recul*2
Éclairages de plaque
d’immatriculation
Feu de recul*1/
feu arrière de brouillard*2
Clignotants arrière
Feux stop/arrière (type à
ampoule)
1
2
3
4
5

3767-3. Entretien à faire soi-même
YARIS_HV_EK_OM52G11K

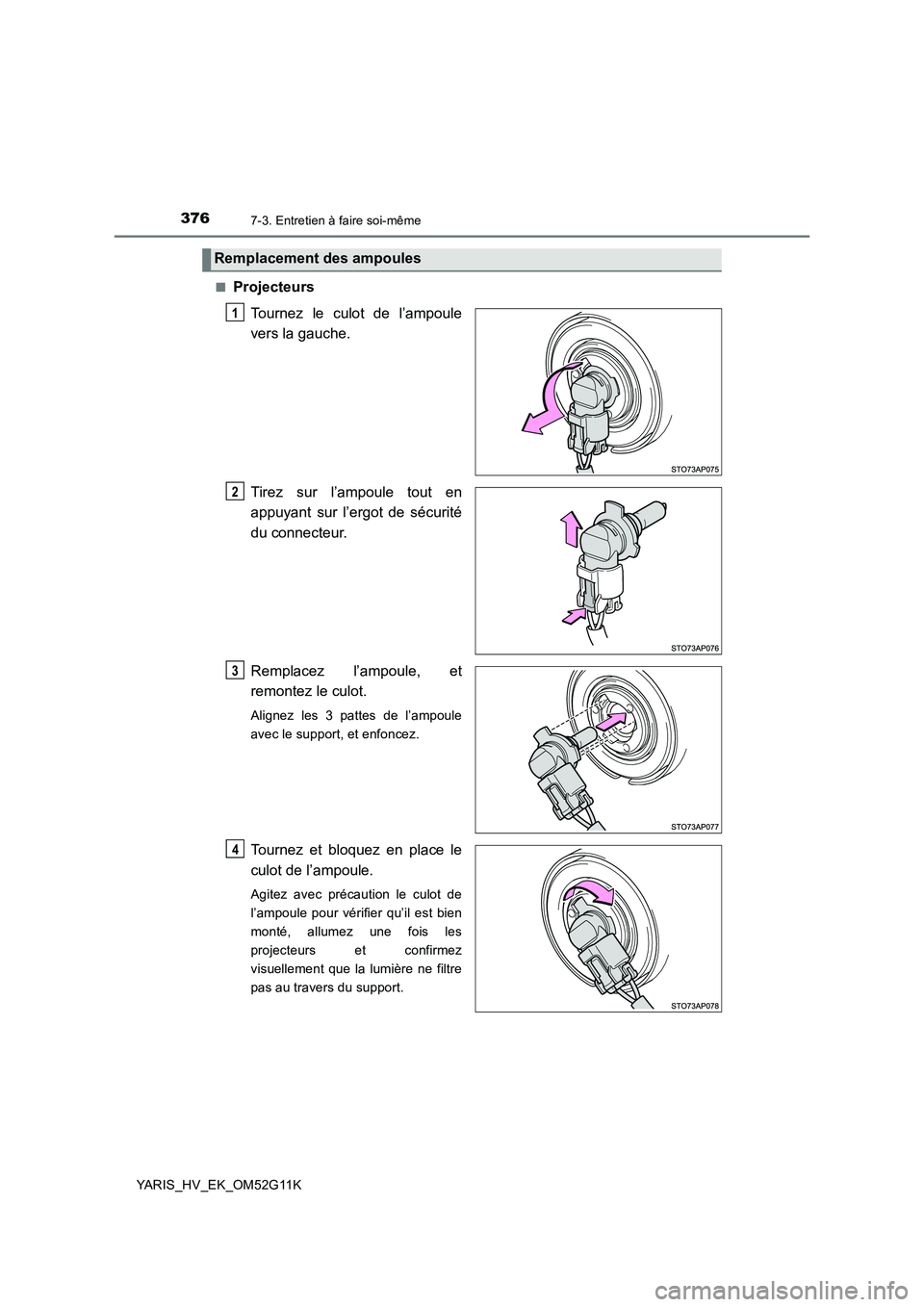

■Projecteurs
Tournez le culot de l’ampoule
vers la gauche.
Tirez sur l’ampoule tout en
appuyant sur l’ergot de sécurité
du connecteur.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs et confirmez
visuellement que la lumière ne filtre
pas au travers du support.
Remplacement des ampoules
1
2
3
