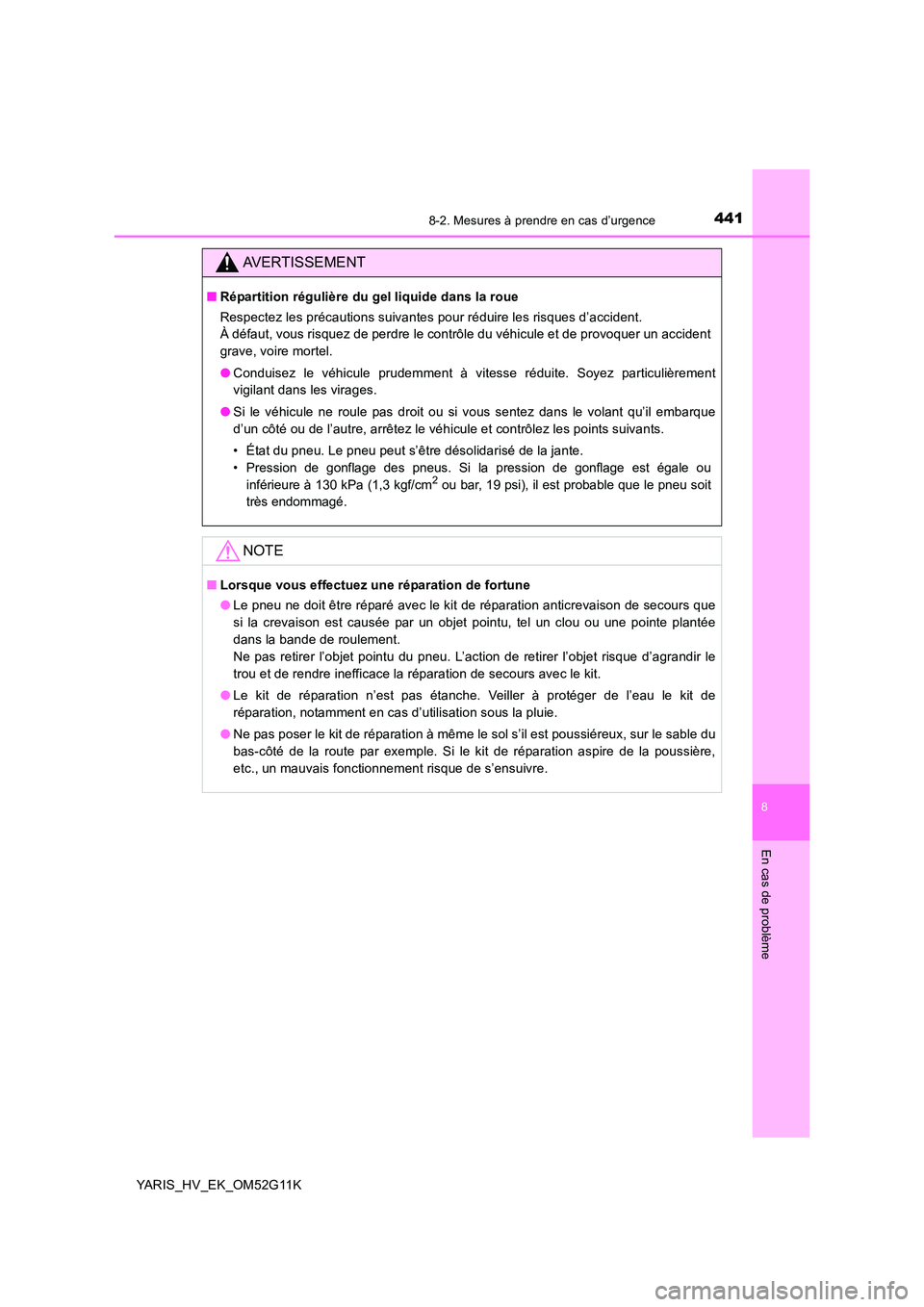

2016 TOYOTA YARIS HYBRID Manuel du propriétaire (in French)

4418-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_EK_OM52G11K
AVERTISSEMENT
■Répartition régulière du gel liquide dans la roue
Respectez les précautions suivantes pour réduire les risques d’accident.
À défaut, vous risquez de perdre le contrôle du véhicule et de provoquer un accident
grave, voire mortel.
● Conduisez le véhicule prudemment à vitesse réduite. Soyez particulièrement
vigilant dans les virages.
● Si le véhicule ne roule pas droit ou si vous sentez dans le volant qu’il embarque
d’un côté ou de l’autre, arrêtez le véhicule et contrôlez les points suivants.
• État du pneu. Le pneu peut s’être désolidarisé de la jante.
• Pression de gonflage des pneus. Si la pression de gonflage est égale ou
inférieure à 130 kPa (1,3 kgf/cm2 ou bar, 19 psi), il est probable que le pneu soit
très endommagé.
NOTE
■ Lorsque vous effectuez une réparation de fortune
● Le pneu ne doit être réparé avec le kit de réparation anticrevaison de secours que
si la crevaison est causée par un objet pointu, tel un clou ou une pointe plantée
dans la bande de roulement.
Ne pas retirer l’objet pointu du pneu. L’action de retirer l’objet risque d’agrandir le
trou et de rendre inefficace la réparation de secours avec le kit.
● Le kit de réparation n’est pas étanche. Veiller à protéger de l’eau le kit de
réparation, notamment en cas d’utilisation sous la pluie.
● Ne pas poser le kit de réparation à même le sol s’il est poussiéreux, sur le sable du
bas-côté de la route par exemple. Si le kit de réparation aspire de la poussière,
etc., un mauvais fonctionnement risque de s’ensuivre.

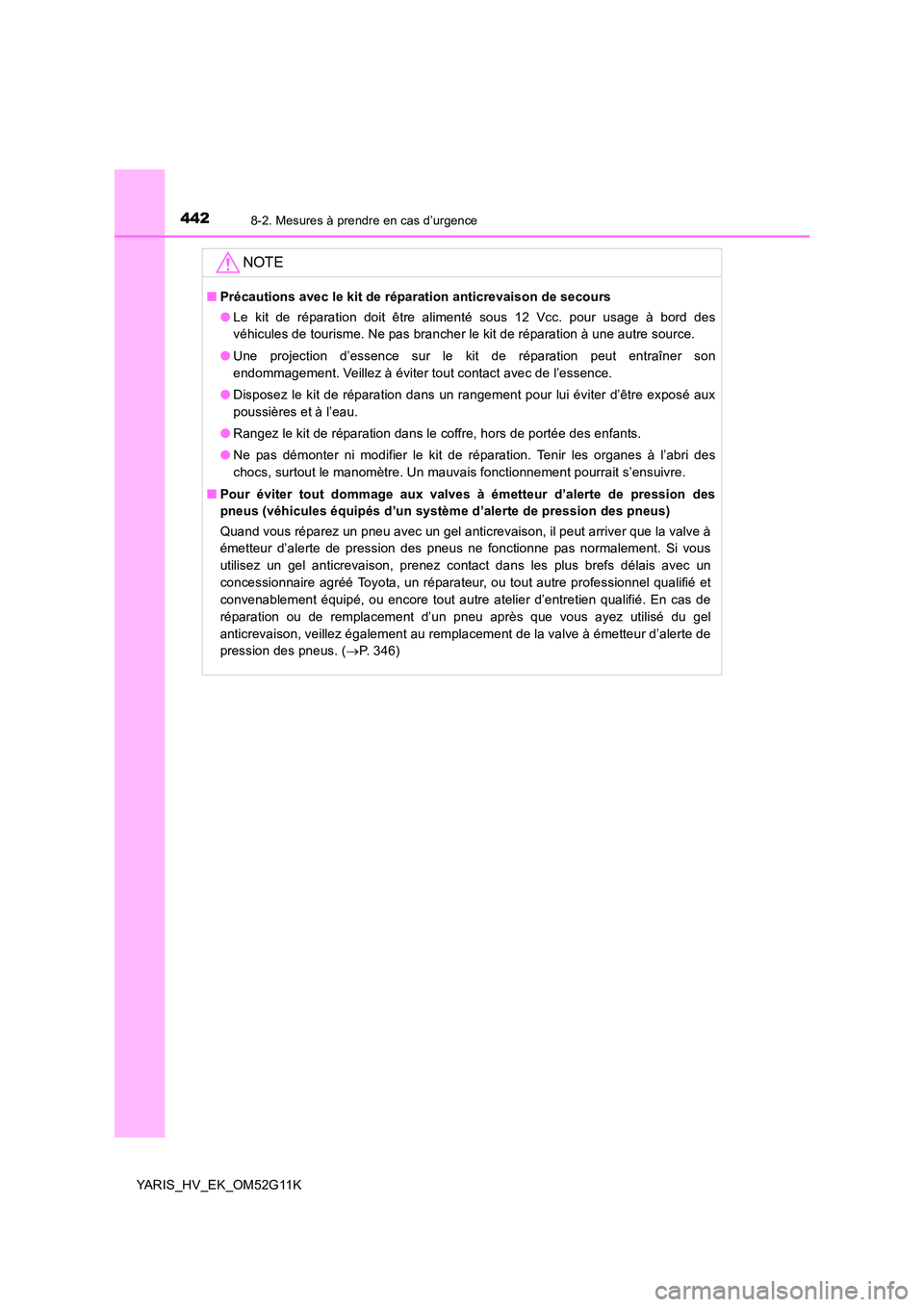

4428-2. Mesures à prendre en cas d’urgence
YARIS_HV_EK_OM52G11K
NOTE
■Précautions avec le kit de réparation anticrevaison de secours
● Le kit de réparation doit être alimenté sous 12 Vcc. pour usage à bord des
véhicules de tourisme. Ne pas brancher le kit de réparation à une autre source.
● Une projection d’essence sur le kit de réparation peut entraîner son
endommagement. Veillez à éviter tout contact avec de l’essence.
● Disposez le kit de réparation dans un rangement pour lui éviter d’être exposé aux
poussières et à l’eau.
● Rangez le kit de réparation dans le coffre, hors de portée des enfants.
● Ne pas démonter ni modifier le kit de réparation. Tenir les organes à l’abri des
chocs, surtout le manomètre. Un mauvais fonctionnement pourrait s’ensuivre.
■ Pour éviter tout dommage aux valves à émetteur d’alerte de pression des
pneus (véhicules équipés d’un système d’alerte de pression des pneus)
Quand vous réparez un pneu avec un gel anticrevaison, il peut arriver que la valve à
émetteur d’alerte de pression des pneus ne fonctionne pas normalement. Si vous
utilisez un gel anticrevaison, prenez contact dans les plus brefs délais avec un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé, ou encore tout autre atelier d’entretien qualifié. En cas de
réparation ou de remplacement d’un pneu après que vous ayez utilisé du gel
anticrevaison, veillez également au remplacement de la valve à émetteur d’alerte de
pression des pneus. ( P. 346)

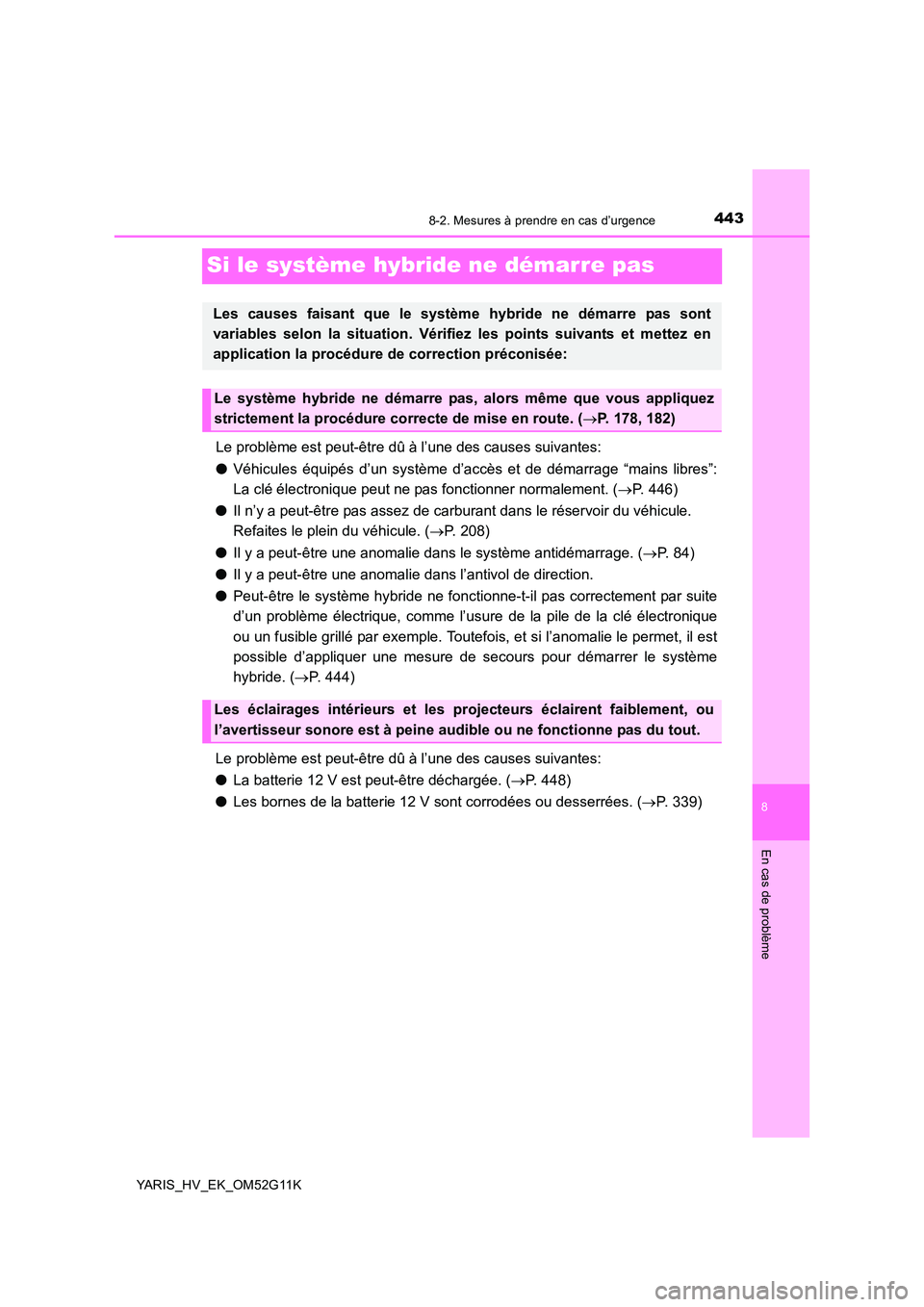

4438-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_EK_OM52G11K
Si le système hybride ne démarre pas
Le problème est peut-être dû à l’une des causes suivantes:
● Véhicules équipés d’un système d’accès et de démarrage “mains libres”:
La clé électronique peut ne pas fonctionner normalement. ( P. 446)
● Il n’y a peut-être pas assez de carburant dans le réservoir du véhicule.
Refaites le plein du véhicule. ( P. 208)
● Il y a peut-être une anomalie dans le système antidémarrage. (P. 84)
● Il y a peut-être une anomalie dans l’antivol de direction.
● Peut-être le système hybride ne fonctionne-t-il pas correctement par suite
d’un problème électrique, comme l’usur e de la pile de la clé électronique
ou un fusible grillé par exemple. Toutefois, et si l’anomalie le permet, il est
possible d’appliquer une mesure de secours pour démarrer le système
hybride. ( P. 444)
Le problème est peut-être dû à l’une des causes suivantes:
● La batterie 12 V est peut-être déchargée. (P. 448)
● Les bornes de la batterie 12 V sont corrodées ou desserrées. (P. 339)
Les causes faisant que le système hybride ne démarre pas sont
variables selon la situation. Vérifiez les points suivants et mettez en
application la procédure de correction préconisée:
Le système hybride ne démarre pas, alors même que vous appliquez
strictement la procédure co rrecte de mise en route. (P. 178, 182)
Les éclairages intérieurs et les projecteurs éclairent faiblement, ou
l’avertisseur sonore est à peine audible ou ne fonctionne pas du tout.

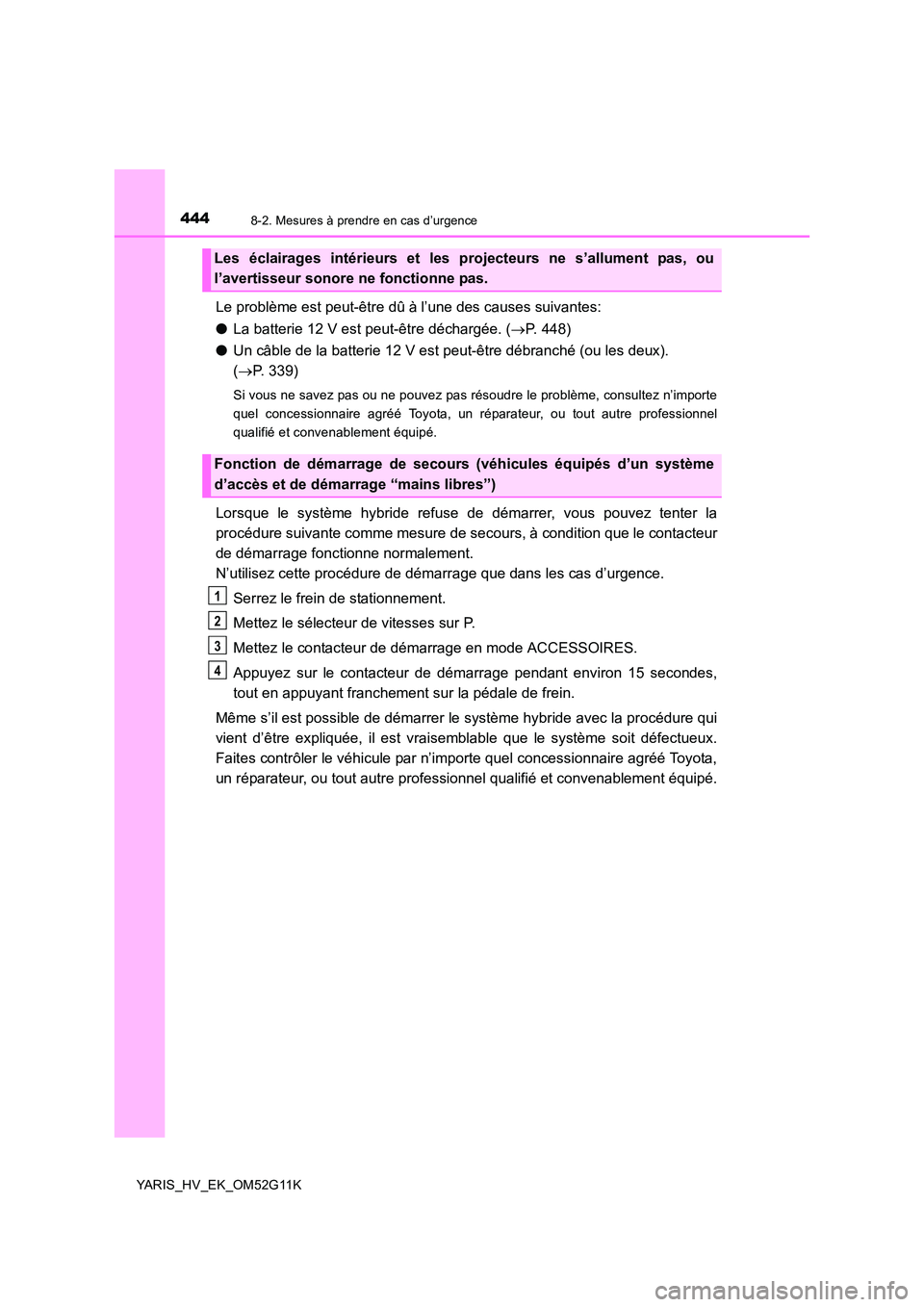

4448-2. Mesures à prendre en cas d’urgence
YARIS_HV_EK_OM52G11K
Le problème est peut-être dû à l’une des causes suivantes:
● La batterie 12 V est peut-être déchargée. (P. 448)
● Un câble de la batterie 12 V est peut-être débranché (ou les deux).
( P. 339)
Si vous ne savez pas ou ne pouvez pas résoudre le problème, consultez n’importe
quel concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
Lorsque le système hybride refuse de démarrer, vous pouvez tenter la
procédure suivante comme mesure de secours, à condition que le contacteur
de démarrage fonctionne normalement.
N’utilisez cette procédure de démarrage que dans les cas d’urgence.
Serrez le frein de stationnement.
Mettez le sélecteur de vitesses sur P.
Mettez le contacteur de démarrage en mode ACCESSOIRES.
Appuyez sur le contacteur de démarrage pendant environ 15 secondes,
tout en appuyant franchement sur la pédale de frein.
Même s’il est possible de démarrer le système hybride avec la procédure qui
vient d’être expliquée, il est vraisemblable que le système soit défectueux.
Faites contrôler le véhicule par n’importe quel concessionnaire agréé Toyota,
un réparateur, ou tout autre professionnel qualifié et convenablement équipé.
Les éclairages intérieurs et les pr ojecteurs ne s’allument pas, ou
l’avertisseur sonore ne fonctionne pas.
Fonction de démarrage de secours (véhicules équipés d’un système
d’accès et de démarrage “mains libres”)
1
2
3
4

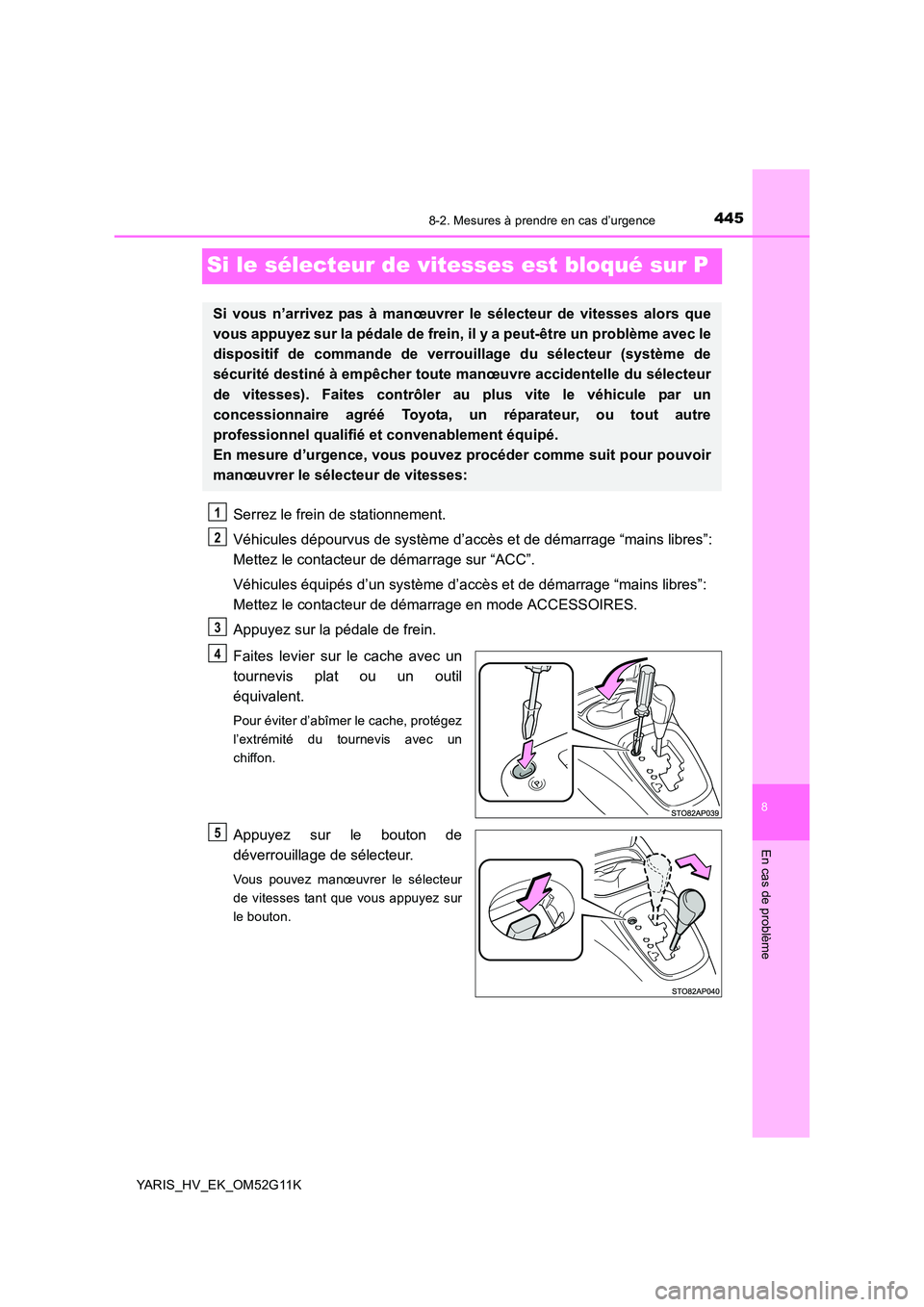

4458-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_EK_OM52G11K
Si le sélecteur de vitesses est bloqué sur P
Serrez le frein de stationnement.
Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Mettez le contacteur de démarrage sur “ACC”.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”:
Mettez le contacteur de démarrage en mode ACCESSOIRES.
Appuyez sur la pédale de frein.
Faites levier sur le cache avec un
tournevis plat ou un outil
équivalent.
Pour éviter d’abîmer le cache, protégez
l’extrémité du tournevis avec un
chiffon.
Appuyez sur le bouton de
déverrouillage de sélecteur.
Vous pouvez manœuvrer le sélecteur
de vitesses tant que vous appuyez sur
le bouton.
Si vous n’arrivez pas à manœuvrer le sélecteur de vitesses alors que
vous appuyez sur la pédale de frein, il y a peut-être un problème avec le
dispositif de commande de ver rouillage du sélecteur (système de
sécurité destiné à empêcher toute ma nœuvre accidentelle du sélecteur
de vitesses). Faites contrôler au plus vite le véhicule par un
concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
En mesure d’urgence, vous pouvez procéder comme suit pour pouvoir
manœuvrer le sélecteur de vitesses:
1
2
3
4
5

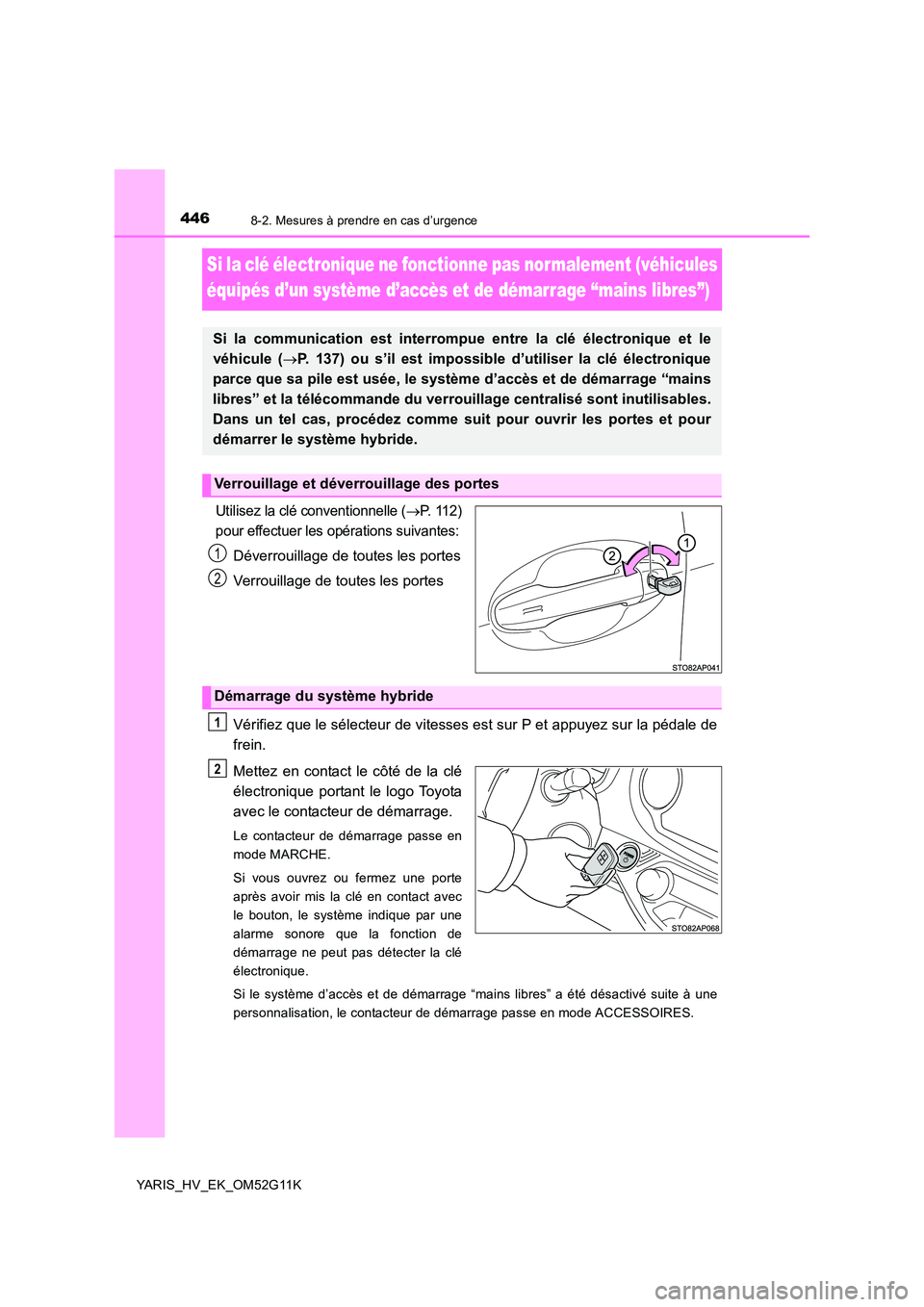

4468-2. Mesures à prendre en cas d’urgence
YARIS_HV_EK_OM52G11K
Si la clé électronique ne fonctionne pas normalement (véhicules
équipés d’un système d’accès et de démarrage “mains libres”)
Utilisez la clé conventionnelle (P. 112)
pour effectuer les opérations suivantes:
Déverrouillage de toutes les portes
Verrouillage de toutes les portes
Vérifiez que le sélecteur de vitesses est sur P et appuyez sur la pédale de
frein.
Mettez en contact le côté de la clé
électronique portant le logo Toyota
avec le contacteur de démarrage.
Le contacteur de démarrage passe en
mode MARCHE.
Si vous ouvrez ou fermez une porte
après avoir mis la clé en contact avec
le bouton, le système indique par une
alarme sonore que la fonction de
démarrage ne peut pas détecter la clé
électronique.
Si le système d’accès et de démarrage “mains libres” a été désactivé suite à une
personnalisation, le contacteur de démarrage passe en mode ACCESSOIRES.
Si la communication est interrompue entre la clé électronique et le
véhicule ( P. 137) ou s’il est impossible d’utiliser la clé électronique
parce que sa pile est usée, le système d’accès et de démarrage “mains
libres” et la télécommande du verrouillage centralisé sont inutilisables.
Dans un tel cas, procédez comme suit pour ouvrir les portes et pour
démarrer le système hybride.
Verrouillage et déve rrouillage des portes
1
2
Démarrage du système hybride
1
2

4478-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_EK_OM52G11K
Appuyez franchement sur la pédale de frein et vérifiez que le témoin
(vert) s’allume.
Appuyez sur le contacteur de démarrage.
Au cas où le système hybride persisterait à refuser de démarrer, consultez un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
■ Arrêt du système hybride
Mettez le sélecteur de vitesses sur P et appuyez sur le contacteur de démarrage
comme vous le feriez pour arrêter le système hybride.
■ Remplacement de la pile de la clé
La procédure ci-dessus étant une mesure temporaire, il est recommandé de
remplacer immédiatement la pile de la clé électronique lorsqu’elle est usée. ( P. 365)
■ Sélection des différents modes du contacteur de démarrage
Relâchez la pédale de frein et appuyez sur le contacteur de démarrage à l’étape
ci-dessus.
Le système hybride ne démarre pas et le mode sélectionné change à chaque appui
sur le bouton. ( P. 183)
■ Si la clé électronique ne fonctionne pas normalement
Vérifiez que le système d’accès et de démarrage “mains libres” n’a pas été désactivé
suite à une personnalisation. S’il est désactivé, activez la fonction.
(Fonctions personnalisables: P. 475)
3
4
3

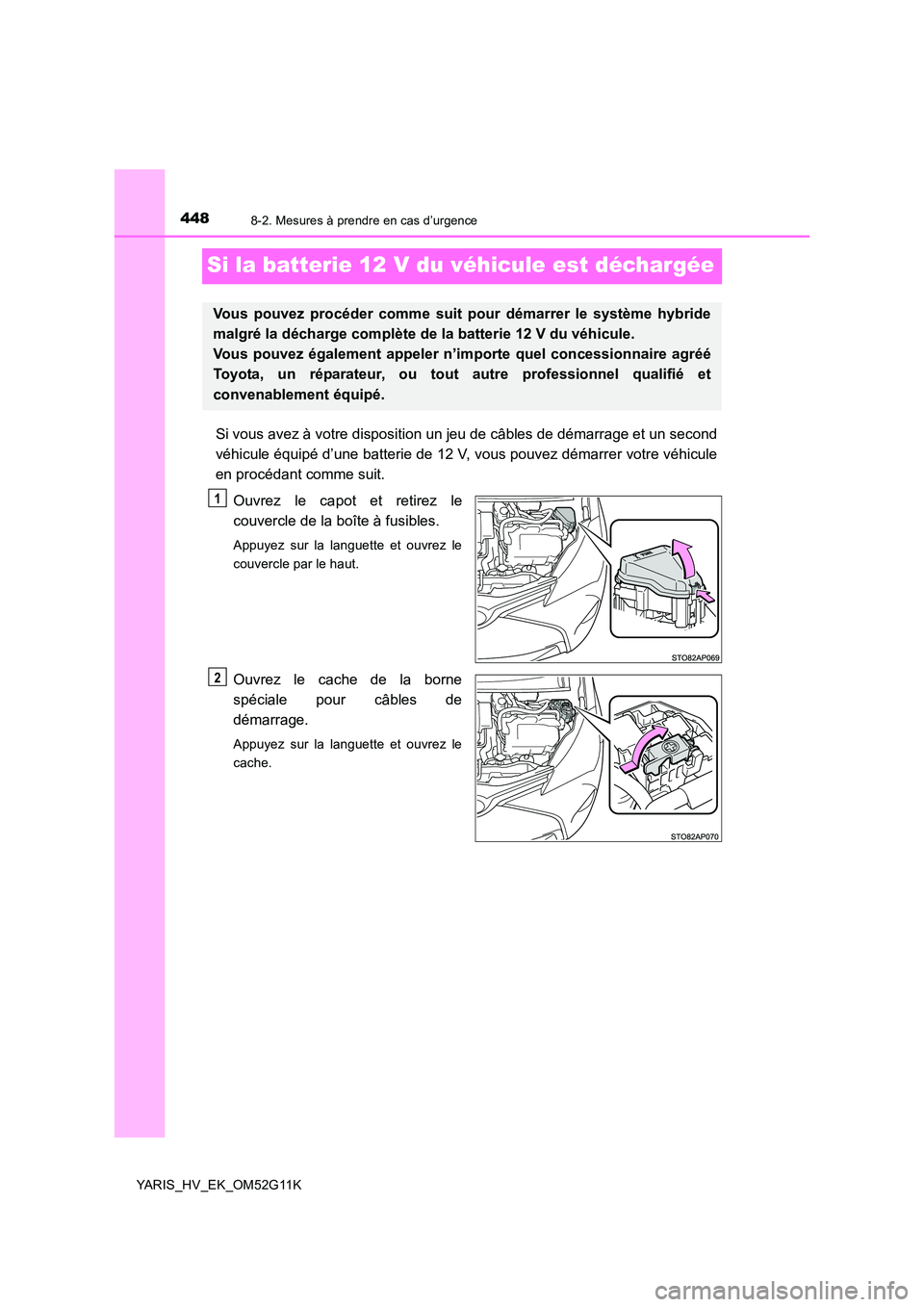

4488-2. Mesures à prendre en cas d’urgence
YARIS_HV_EK_OM52G11K
Si la batterie 12 V du véhicule est déchargée
Si vous avez à votre disposition un jeu de câbles de démarrage et un second
véhicule équipé d’une batterie de 12 V, vous pouvez démarrer votre véhicule
en procédant comme suit.
Ouvrez le capot et retirez le
couvercle de la boîte à fusibles.
Appuyez sur la languette et ouvrez le
couvercle par le haut.
Ouvrez le cache de la borne
spéciale pour câbles de
démarrage.
Appuyez sur la languette et ouvrez le
cache.
Vous pouvez procéder comme suit pour démarrer le système hybride
malgré la décharge complète de la batterie 12 V du véhicule.
Vous pouvez également appeler n’importe quel concessionnaire agréé
Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
1
2
