2016 TOYOTA YARIS HYBRID Manuel du propriétaire (in French)

4578-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_EK_OM52G11K

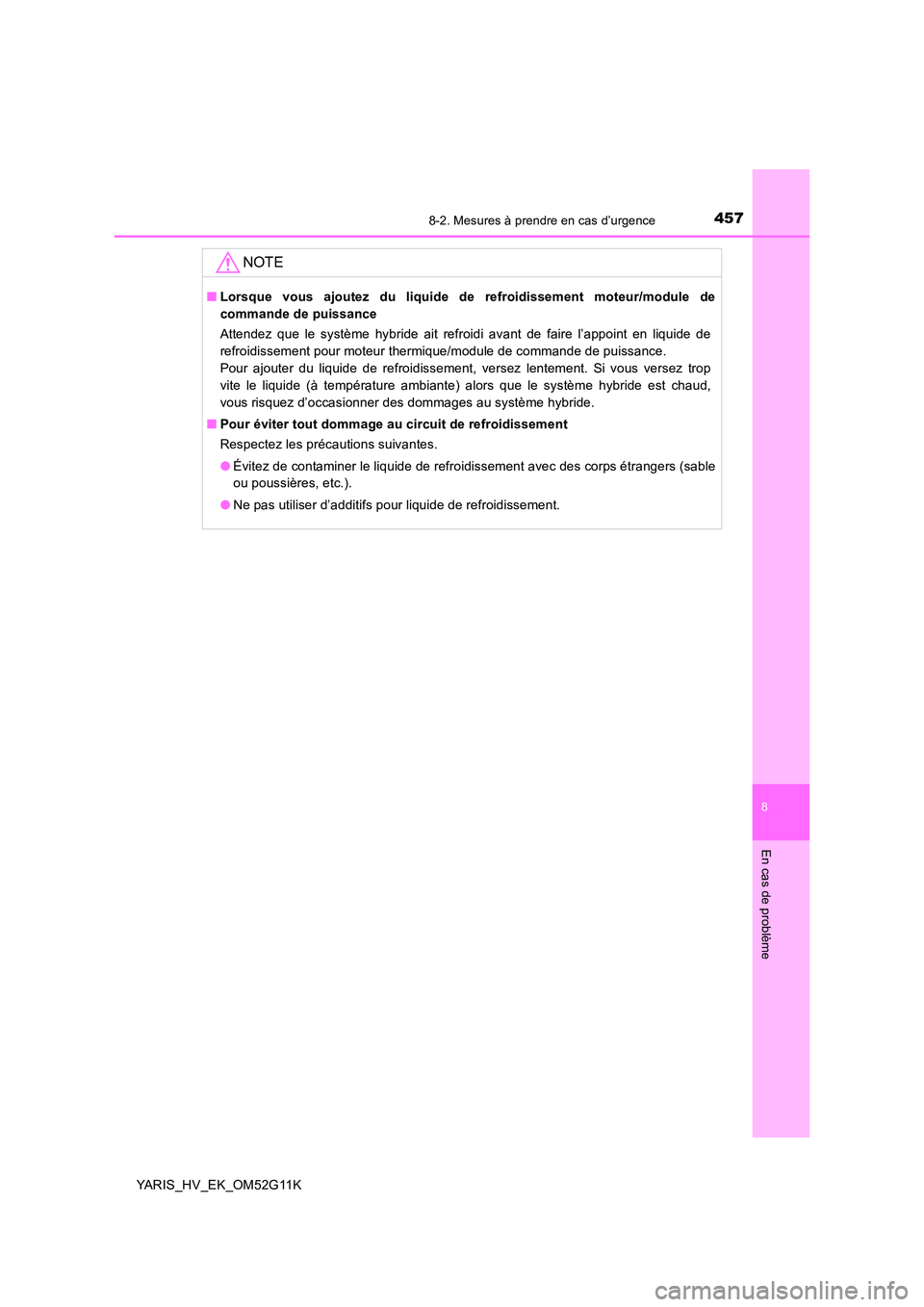

NOTE
■Lorsque vous ajoutez du liquide de refroidissement moteur/module de
commande de puissance
Attendez que le système hybride ait refroidi avant de faire l’appoint en liquide de
refroidissement pour moteur thermique/module de commande de puissance.
Pour ajouter du liquide de refroidissement, versez lentement. Si vous versez trop
vite le liquide (à température ambiante) alors que le système hybride est chaud,
vous risquez d’occasionner des dommages au système hybride.
■ Pour éviter tout dommage au circuit de refroidissement
Respectez les précautions suivantes.
● Évitez de contaminer le liquide de refroidissement avec des corps étrangers (sable
ou poussières, etc.).
● Ne pas utiliser d’additifs pour liquide de refroidissement.

4588-2. Mesures à prendre en cas d’urgence
YARIS_HV_EK_OM52G11K

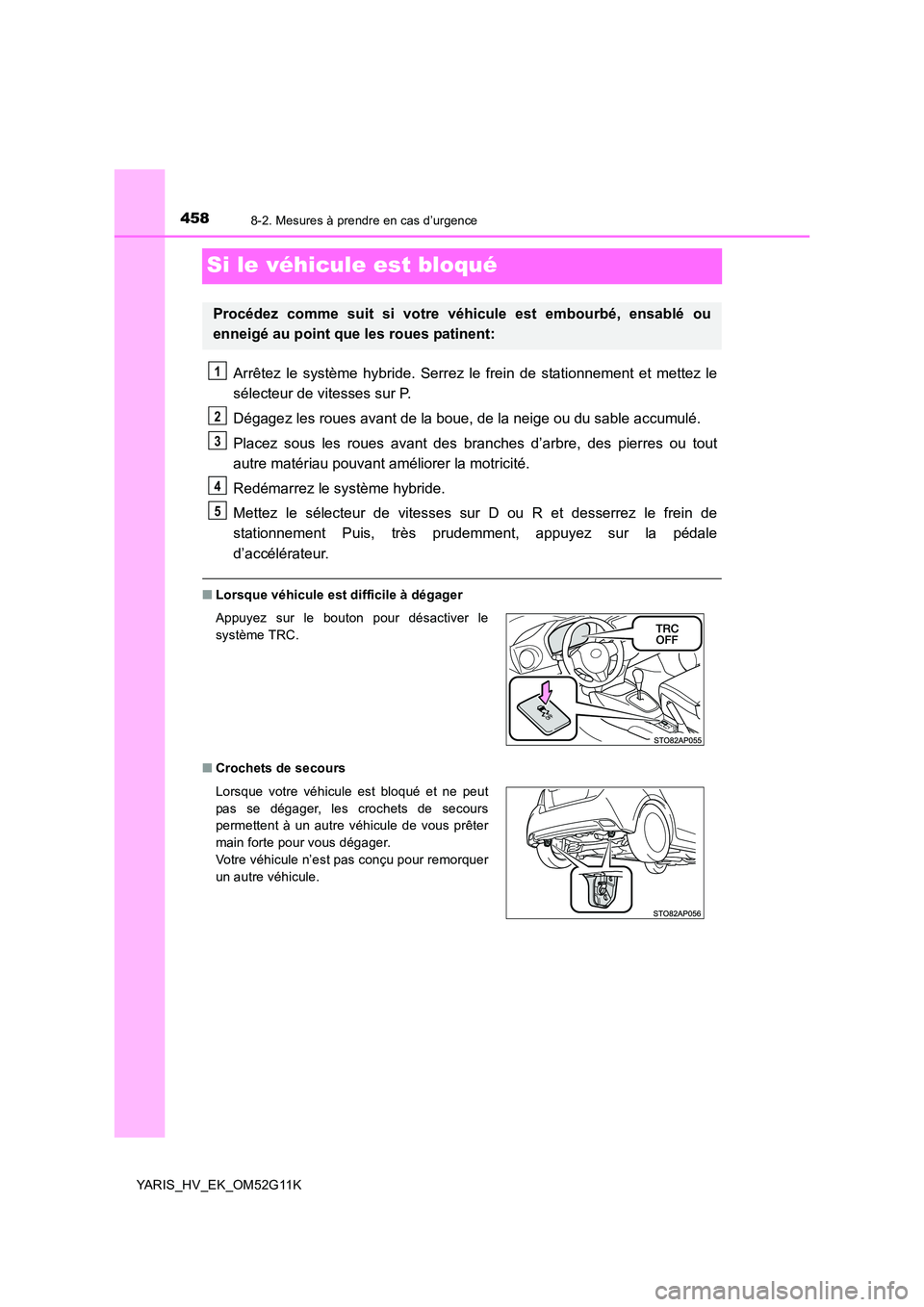

Si le véhicule est bloqué
Arrêtez le système hybride. Serrez le frein de stationnement et mettez le
sélecteur de vitesses sur P.
Dégagez les roues avant de la boue, de la neige ou du sable accumulé.
Placez sous les roues avant des branches d’arbre, des pierres ou tout
autre matériau pouvant améliorer la motricité.
Redémarrez le système hybride.
Mettez le sélecteur de vitesses sur D ou R et desserrez le frein de
stationnement Puis, très prudemment, appuyez sur la pédale
d’accélérateur.
■ Lorsque véhicule est difficile à dégager
■ Crochets de secours
Procédez comme suit si votre véhicule est embourbé, ensablé ou
enneigé au point que les roues patinent:
Appuyez sur le bouton pour désactiver le
système TRC.
Lorsque votre véhicule est bloqué et ne peut
pas se dégager, les crochets de secours
permettent à un autre véhicule de vous prêter
main forte pour vous dégager.
Votre véhicule n’est pas conçu pour remorquer
un autre véhicule.
1
2
3
4
5

4598-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_EK_OM52G11K

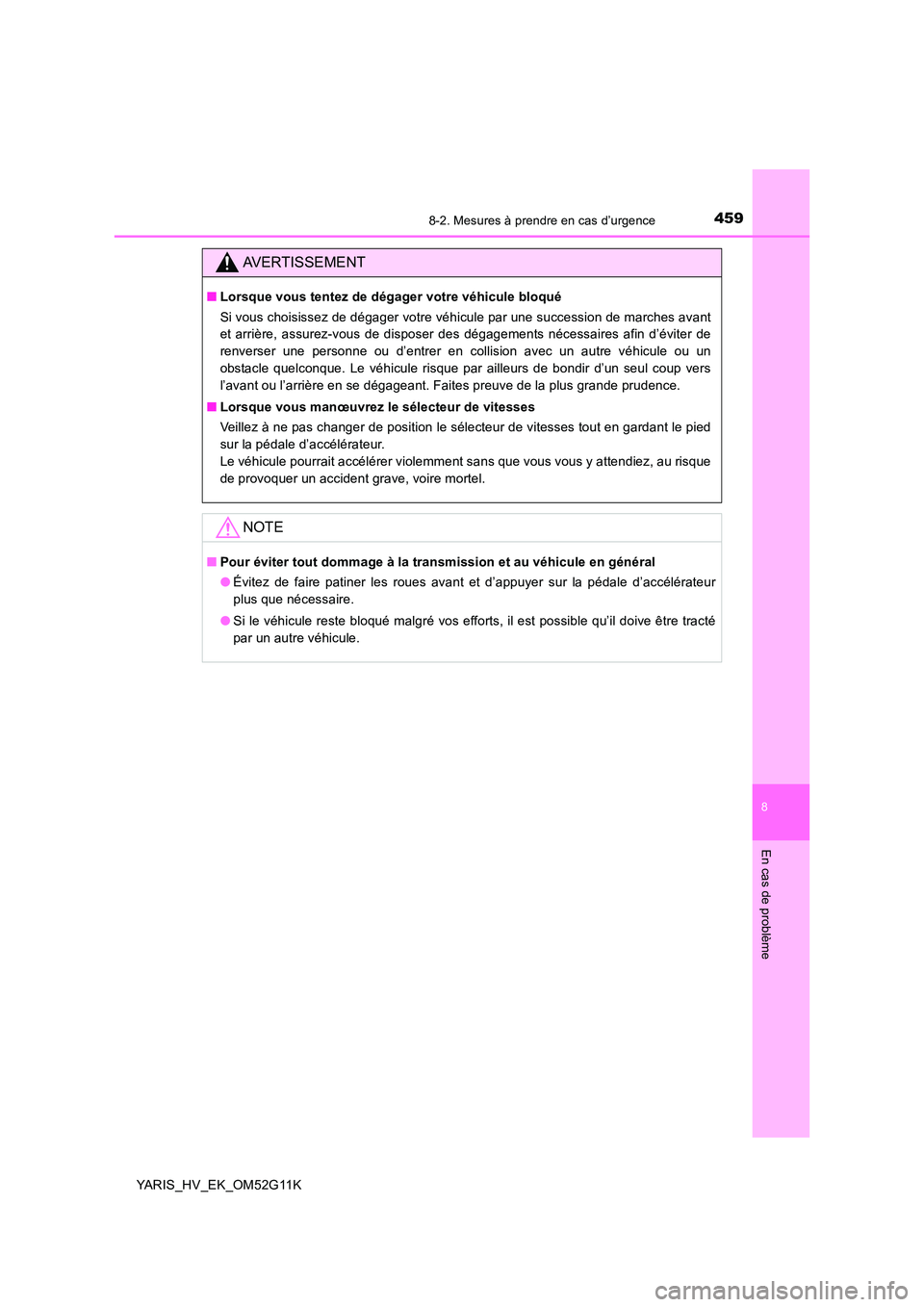

AVERTISSEMENT
■Lorsque vous tentez de dégager votre véhicule bloqué
Si vous choisissez de dégager votre véhicule par une succession de marches avant
et arrière, assurez-vous de disposer des dégagements nécessaires afin d’éviter de
renverser une personne ou d’entrer en collision avec un autre véhicule ou un
obstacle quelconque. Le véhicule risque par ailleurs de bondir d’un seul coup vers
l’avant ou l’arrière en se dégageant. Faites preuve de la plus grande prudence.
■ Lorsque vous manœuvrez le sélecteur de vitesses
Veillez à ne pas changer de position le sélecteur de vitesses tout en gardant le pied
sur la pédale d’accélérateur.
Le véhicule pourrait accélérer violemment sans que vous vous y attendiez, au risque
de provoquer un accident grave, voire mortel.
NOTE
■ Pour éviter tout dommage à la transmission et au véhicule en général
● Évitez de faire patiner les roues avant et d’appuyer sur la pédale d’accélérateur
plus que nécessaire.
● Si le véhicule reste bloqué malgré vos efforts, il est possible qu’il doive être tracté
par un autre véhicule.

4608-2. Mesures à prendre en cas d’urgence
YARIS_HV_EK_OM52G11K

461
9

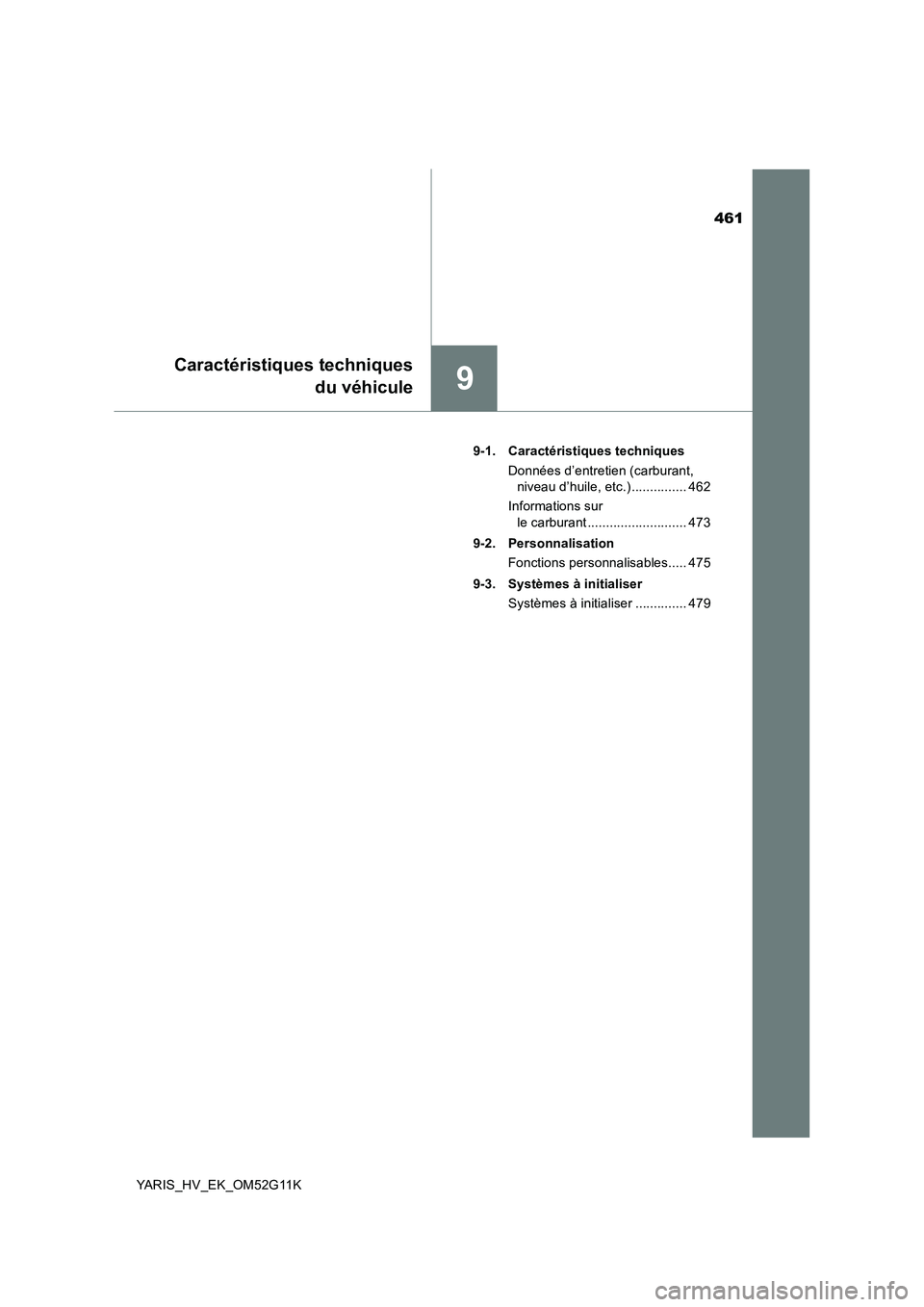

Caractéristiques techniques
du véhicule
YARIS_HV_EK_OM52G11K
9-1. Caractéristiques techniques
Données d’entretien (carburant,
niveau d’huile, etc.) ............... 462
Informations sur
le carburant ........................... 473
9-2. Personnalisation
Fonctions personnalisables..... 475
9-3. Systèmes à initialiser
Systèmes à initialiser .............. 479

4629-1. Caractéristiques techniques
YARIS_HV_EK_OM52G11K

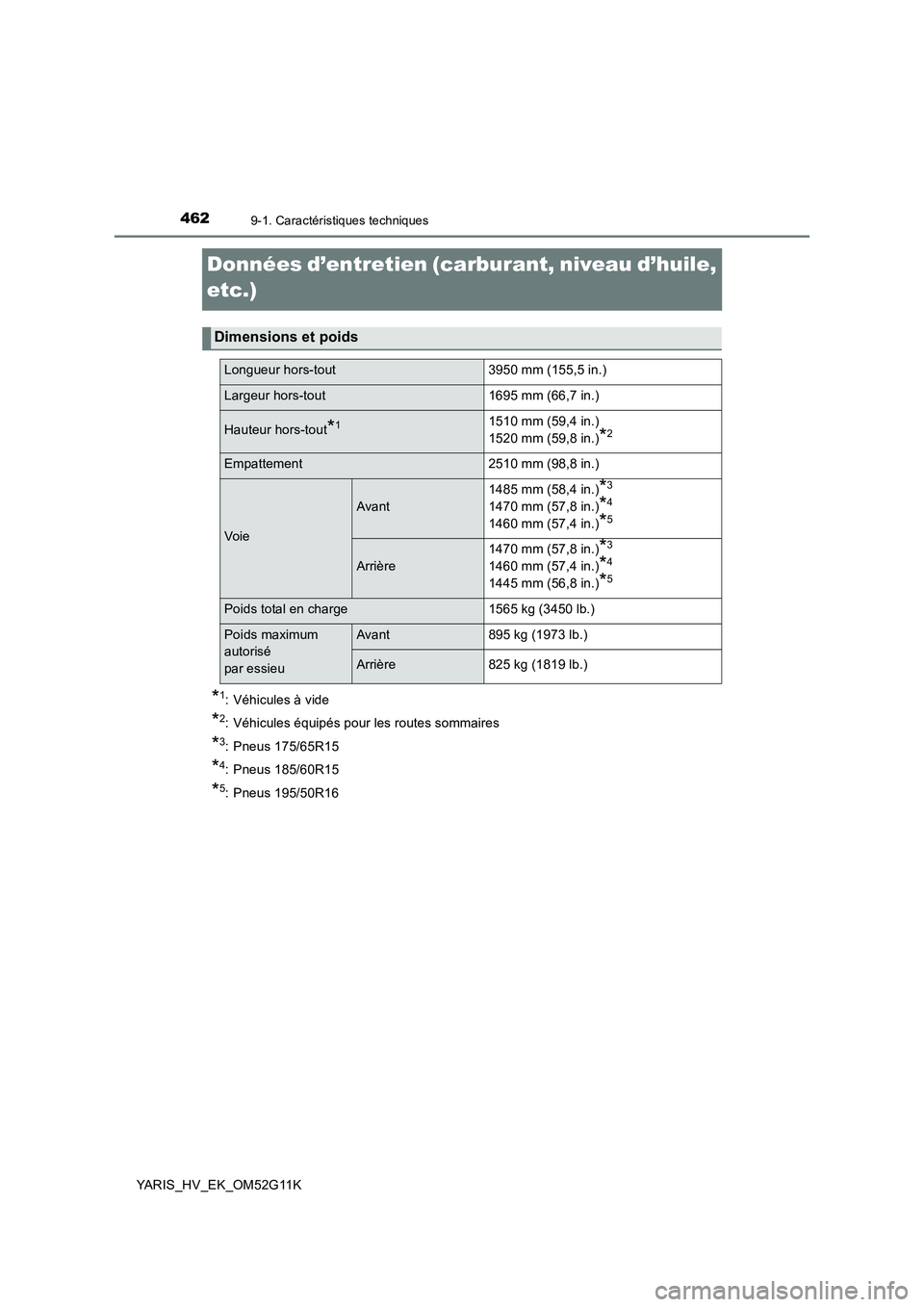

Données d’entretien (carburant, niveau d’huile,
etc.)
*1: Véhicules à vide
*2: Véhicules équipés pour les routes sommaires
*3: Pneus 175/65R15
*4: Pneus 185/60R15
*5: Pneus 195/50R16
Dimensions et poids
Longueur hors-tout 3950 mm (155,5 in.)
Largeur hors-tout 1695 mm (66,7 in.)
Hauteur hors-tout*11510 mm (59,4 in.)
1520 mm (59,8 in.)*2
Empattement 2510 mm (98,8 in.)
Voie
Avant
1485 mm (58,4 in.)*3
1470 mm (57,8 in.)*4
1460 mm (57,4 in.)*5
Arrière
1470 mm (57,8 in.)*3
1460 mm (57,4 in.)*4
1445 mm (56,8 in.)*5
Poids total en charge 1565 kg (3450 lb.)
Poids maximum
autorisé
par essieu
Avant 895 kg (1973 lb.)
Arrière 825 kg (1819 lb.)

4639-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
YARIS_HV_EK_OM52G11K

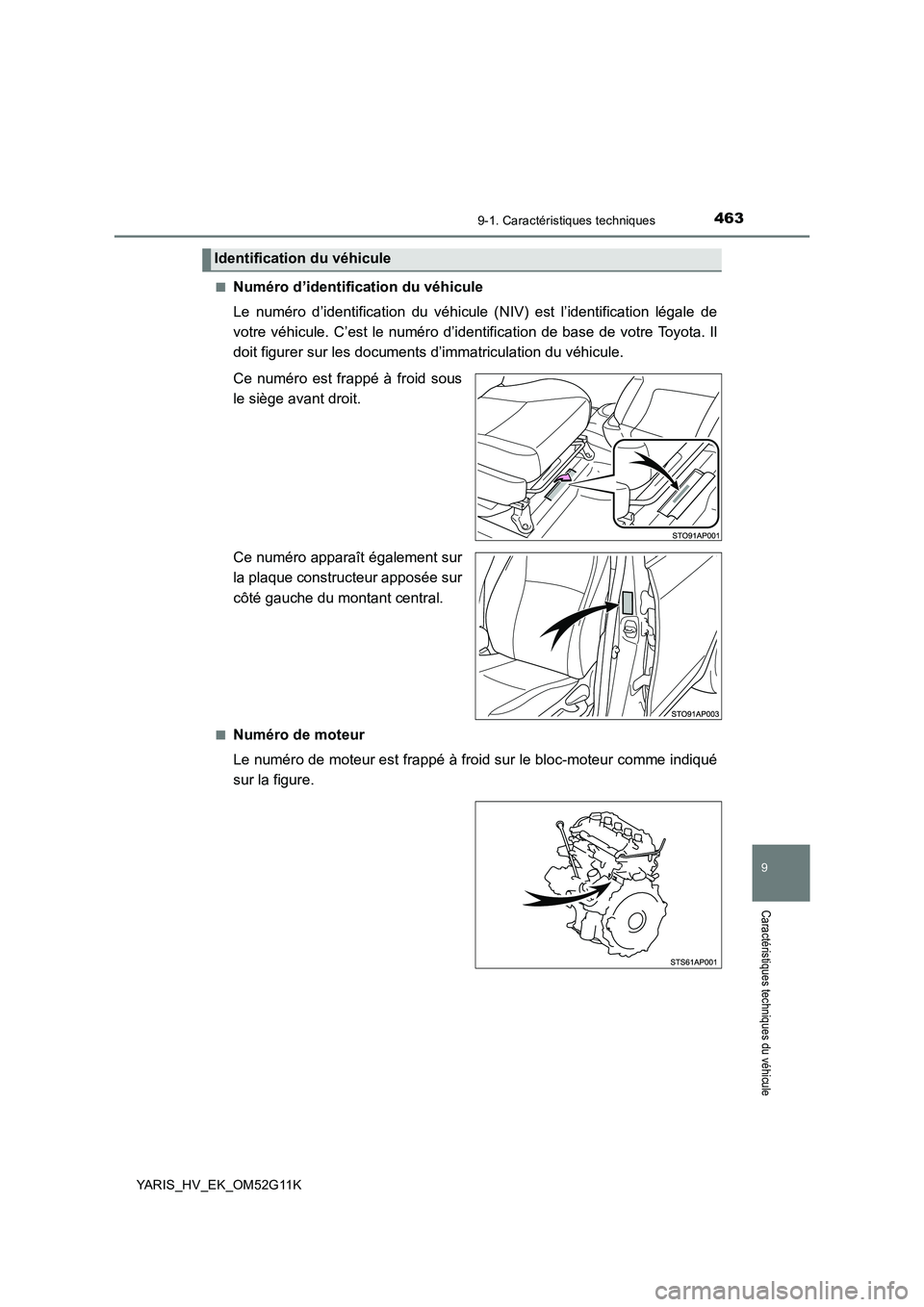

■Numéro d’identification du véhicule
Le numéro d’identification du véhicule (NIV) est l’identification légale de
votre véhicule. C’est le numéro d’identification de base de votre Toyota. Il
doit figurer sur les documents d’immatriculation du véhicule.
Ce numéro est frappé à froid sous
le siège avant droit.
Ce numéro apparaît également sur
la plaque constructeur apposée sur
côté gauche du montant central.
■Numéro de moteur
Le numéro de moteur est frappé à froid sur le bloc-moteur comme indiqué
sur la figure.
Identification du véhicule

4649-1. Caractéristiques techniques
YARIS_HV_EK_OM52G11K

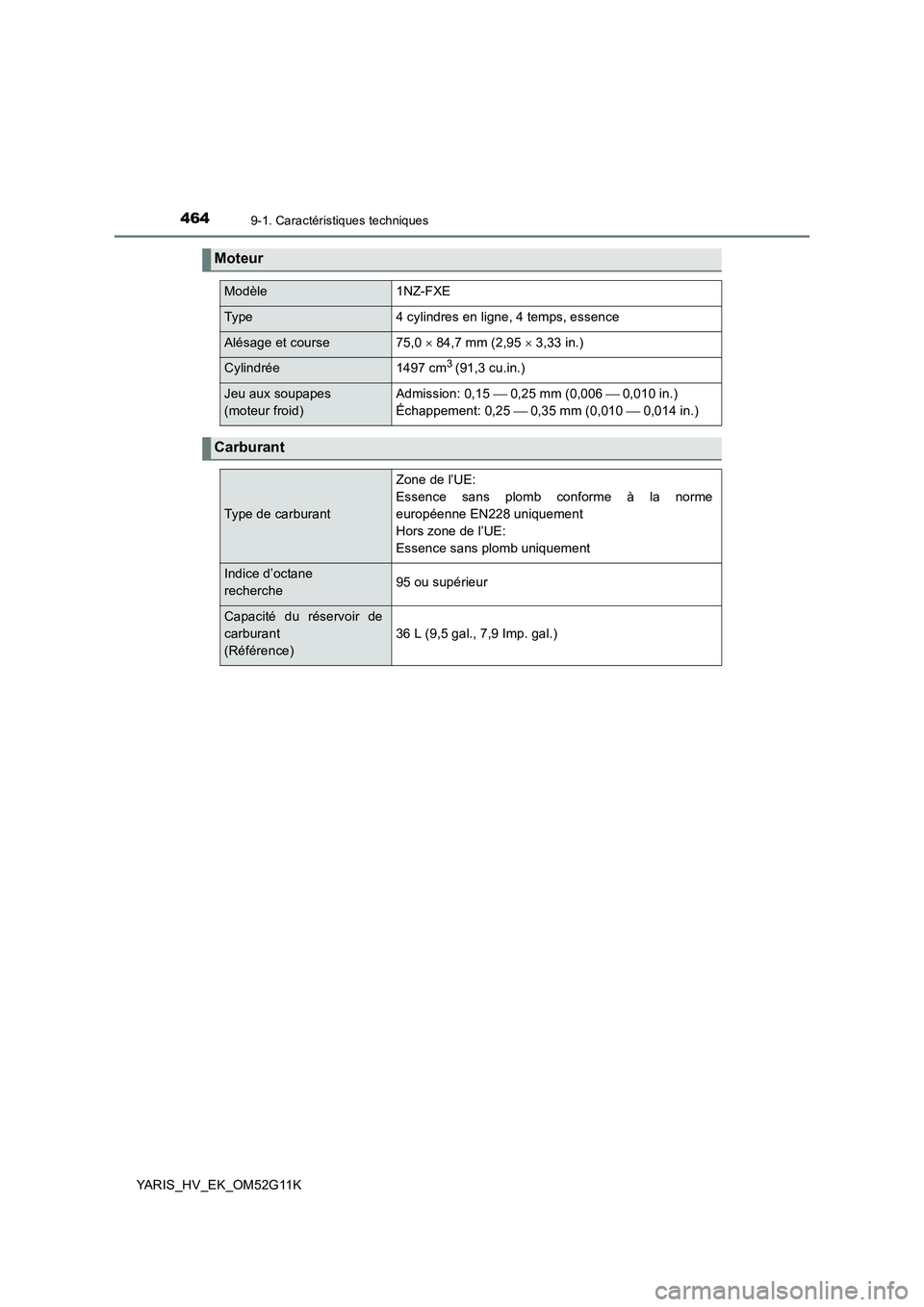

Moteur
Modèle1NZ-FXE
Type4 cylindres en ligne, 4 temps, essence
Alésage et course75,0  84,7 mm (2,95  3,33 in.)
Cylindrée1497 cm3 (91,3 cu.in.)
Jeu aux soupapes
(moteur froid)
Admission: 0,15  0,25 mm (0,0060,010 in.)
Échappement: 0,25 0,35 mm (0,010  0,014 in.)
Carburant
Type de carburant
Zone de l’UE:
Essence sans plomb conforme à la norme
européenne EN228 uniquement
Hors zone de l’UE:
Essence sans plomb uniquement
Indice d’octane
recherche95 ou supérieur
Capacité du réservoir de
carburant
(Référence)
36 L (9,5 gal., 7,9 Imp. gal.)
