2016 TOYOTA YARIS HYBRID Manuel du propriétaire (in French)

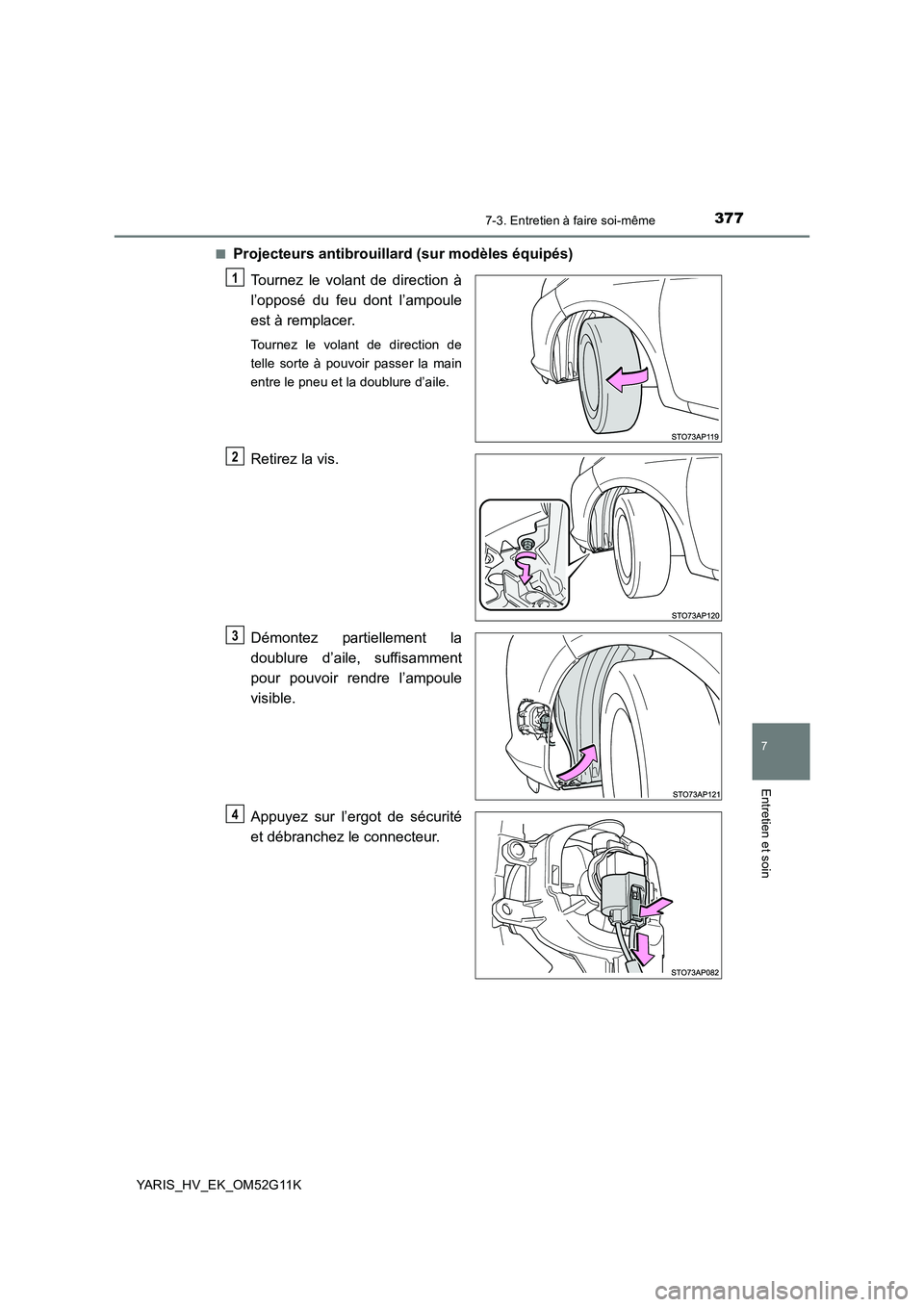

3777-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52G11K
■Projecteurs antibrouillard (sur modèles équipés)
Tournez le volant de direction à
l’opposé du feu dont l’ampoule
est à remplacer.
Tournez le volant de direction de
telle sorte à pouvoir passer la main
entre le pneu et la doublure d’aile.
Retirez la vis.
Démontez partiellement la
doublure d’aile, suffisamment
pour pouvoir rendre l’ampoule
visible.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
1
2
3
4

3787-3. Entretien à faire soi-même
YARIS_HV_EK_OM52G11K
Tournez le culot de l’ampoule
vers la gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place
l’ampoule.
Remontez le connecteur.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers du
support.
5
6
7
8

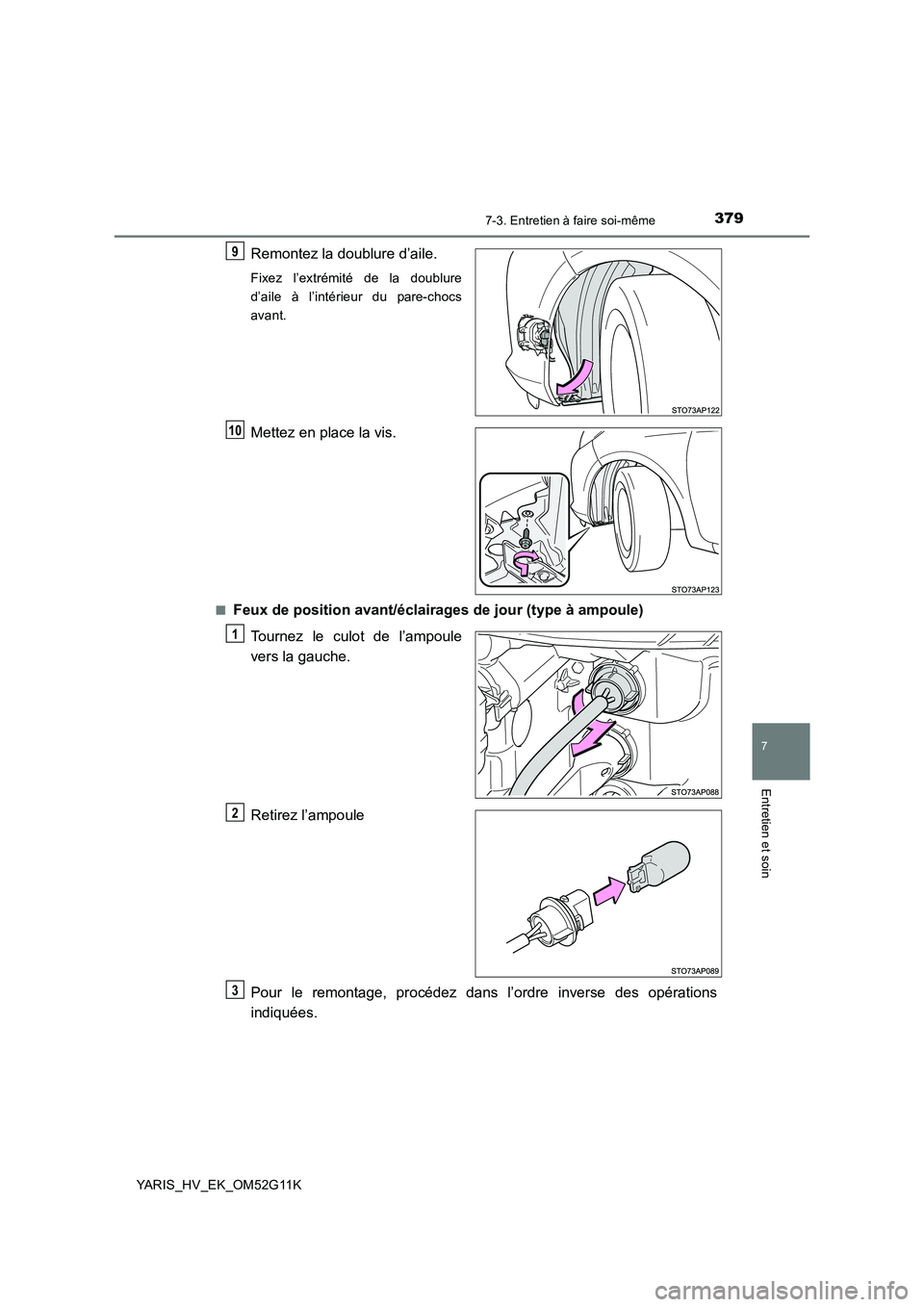

3797-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52G11K
Remontez la doublure d’aile.
Fixez l’extrémité de la doublure
d’aile à l’intérieur du pare-chocs
avant.
Mettez en place la vis.
■Feux de position avant/éclairages de jour (type à ampoule)
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
9
10
1
2
3

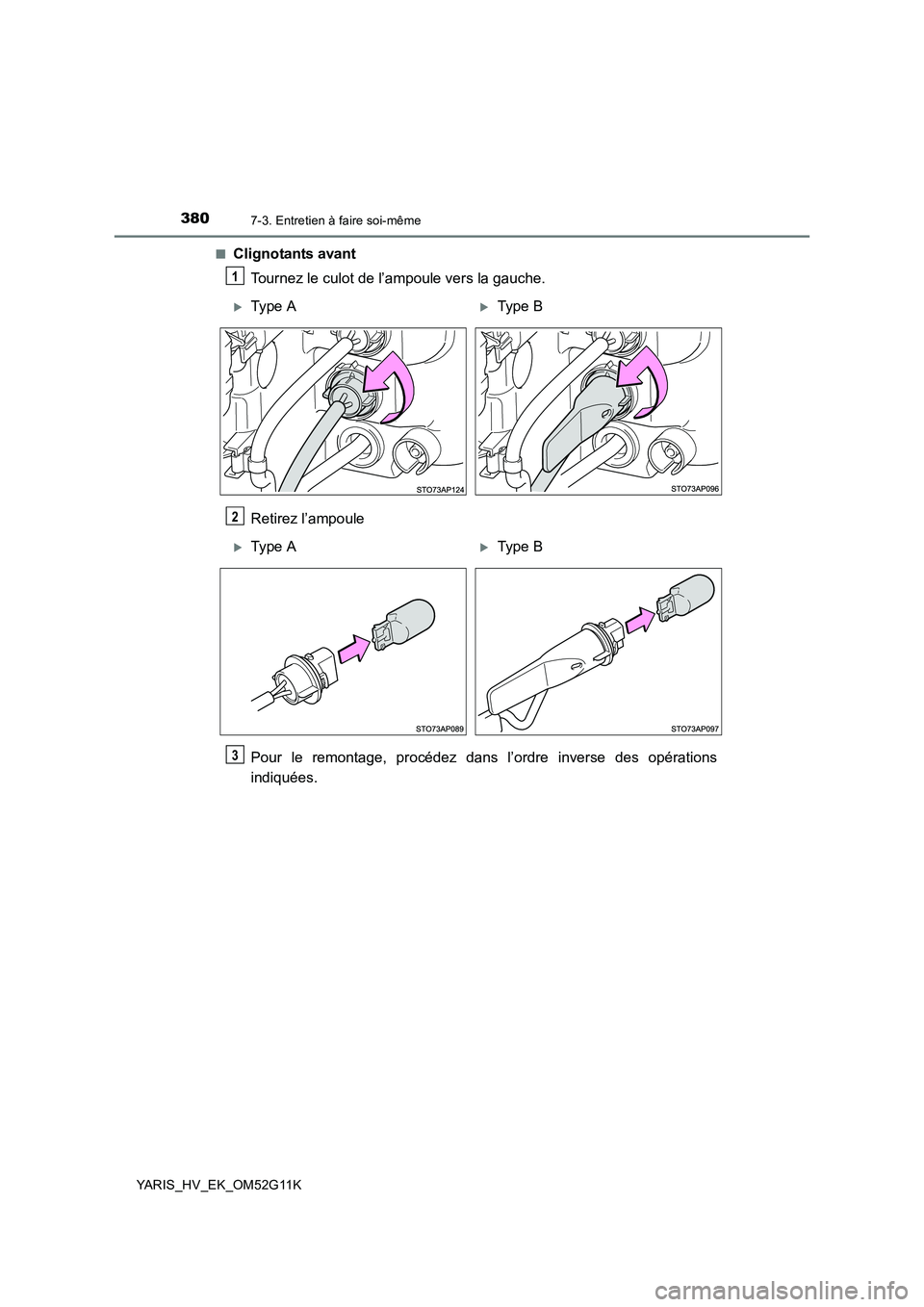

3807-3. Entretien à faire soi-même
YARIS_HV_EK_OM52G11K
■Clignotants avant
Tournez le culot de l’ampoule vers la gauche.
Retirez l’ampoule
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
Type AType B
2
Type AType B
3

3817-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52G11K
■Clignotants latéraux
Appuyez sur le miroir.
Retirez le miroir.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du ruban
adhésif.
Retirez le culot de l’ampoule.
Retirez l’ampoule.
1
2
3
4

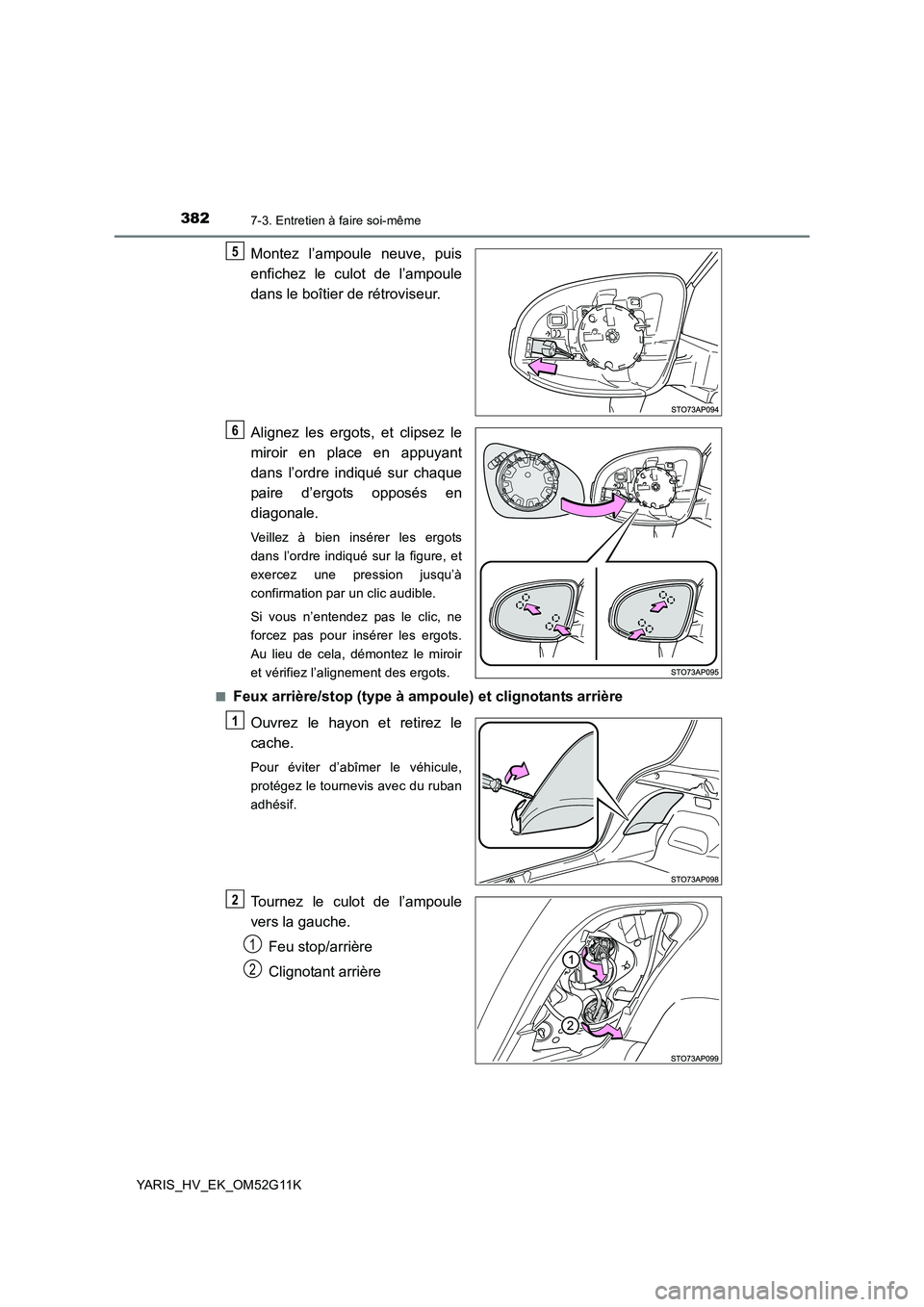

3827-3. Entretien à faire soi-même
YARIS_HV_EK_OM52G11K
Montez l’ampoule neuve, puis
enfichez le culot de l’ampoule
dans le boîtier de rétroviseur.
Alignez les ergots, et clipsez le
miroir en place en appuyant
dans l’ordre indiqué sur chaque
paire d’ergots opposés en
diagonale.
Veillez à bien insérer les ergots
dans l’ordre indiqué sur la figure, et
exercez une pression jusqu’à
confirmation par un clic audible.
Si vous n’entendez pas le clic, ne
forcez pas pour insérer les ergots.
Au lieu de cela, démontez le miroir
et vérifiez l’alignement des ergots.
■Feux arrière/stop (type à ampoule) et clignotants arrière
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du ruban
adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Feu stop/arrière
Clignotant arrière
5
6
1
2
1
2

3837-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_EK_OM52G11K
Retirez l’ampoule.
Feu stop/arrière
Clignotant arrière
Montez l’ampoule neuve.
Feu stop/arrière
Clignotant arrière
Tournez et bloquez en place le
culot de l’ampoule.
Feu stop/arrière
Clignotant arrière
Remontez le cache.
Alignez les ergots du cache
avec les encoches.
Appuyez sur le cache pour le
fixer.
3
1
2
4
1
2
5
1
2
6
1
2

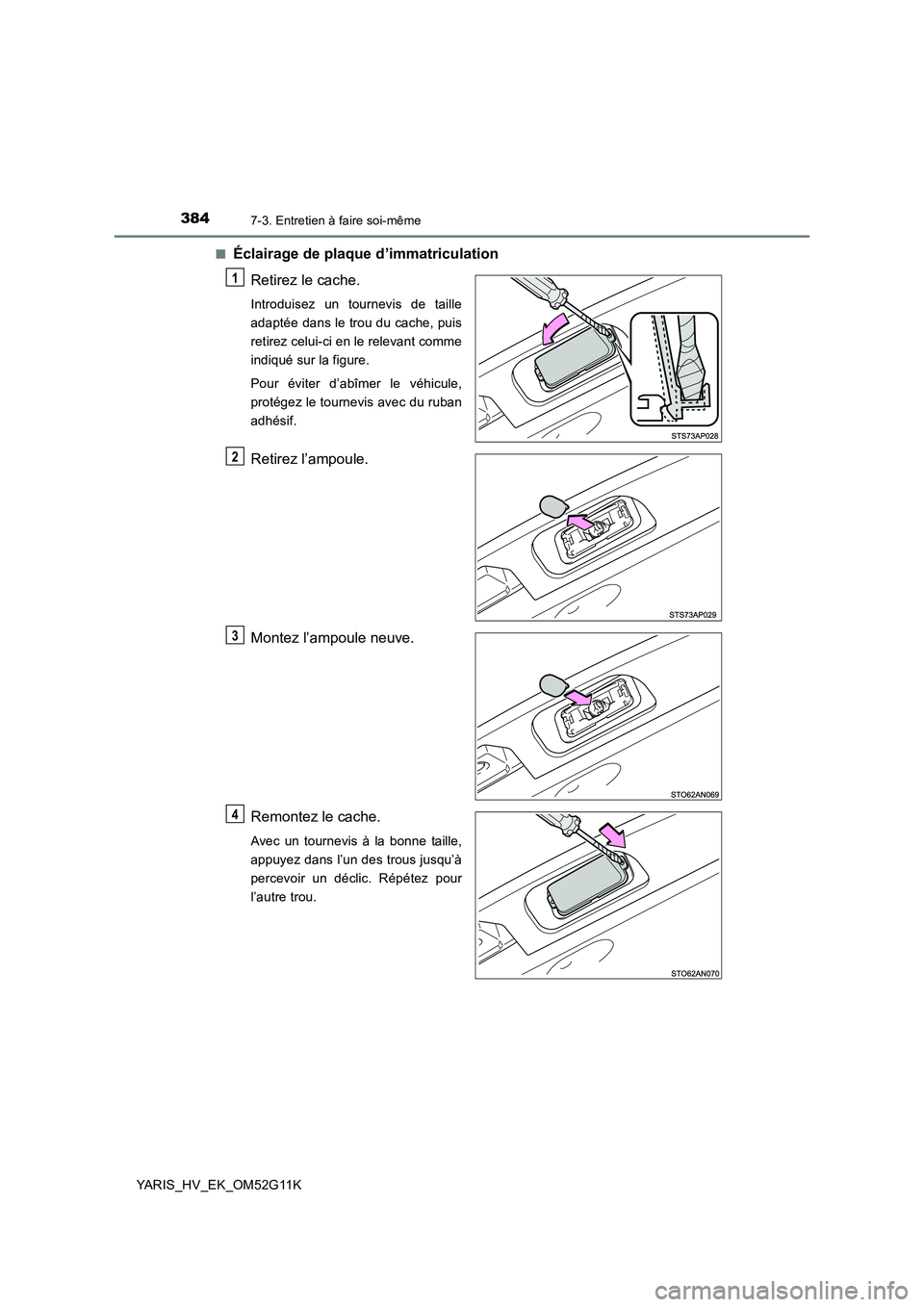

3847-3. Entretien à faire soi-même
YARIS_HV_EK_OM52G11K
■Éclairage de plaque d’immatriculation
Retirez le cache.
Introduisez un tournevis de taille
adaptée dans le trou du cache, puis
retirez celui-ci en le relevant comme
indiqué sur la figure.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du ruban
adhésif.
Retirez l’ampoule.
Montez l’ampoule neuve.
Remontez le cache.
Avec un tournevis à la bonne taille,
appuyez dans l’un des trous jusqu’à
percevoir un déclic. Répétez pour
l’autre trou.
1
2
3
4
