2016 TOYOTA VERSO Kasutusjuhend (in Estonian)

417
3-5. Muu mugavusvarustus
3
Mugavus
VERSO_EE_OM64590E

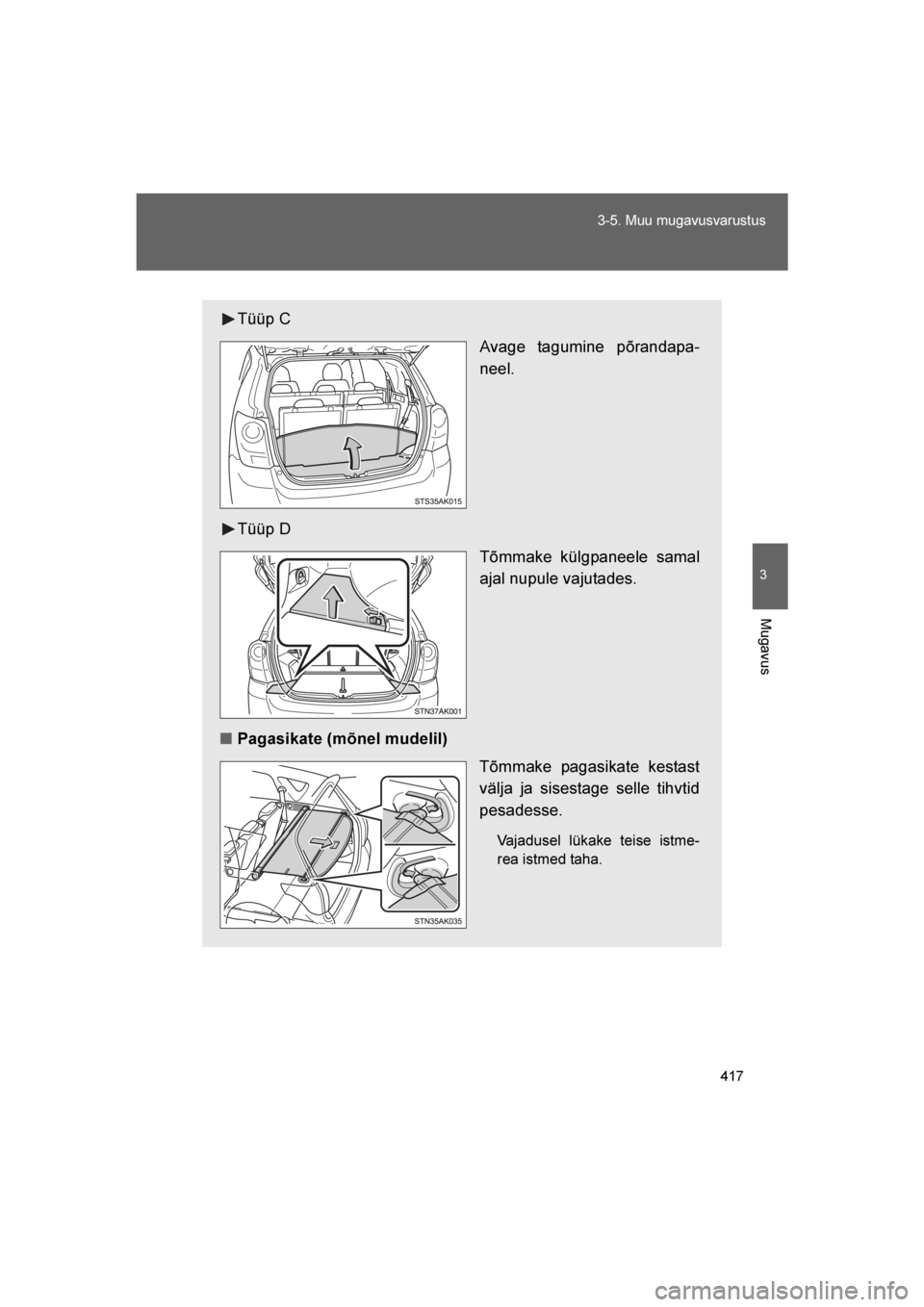

Tüüp C
Avage tagumine põrandapa-
neel.
Tüüp D Tõmmake külgpaneele samal
ajal nupule vajutades.
■ Pagasikate (mõnel mudelil)
Tõmmake pagasikate kestast
välja ja sisestage selle tihvtid
pesadesse.
Vajadusel lükake teise istme-
rea istmed taha.
VERSO_OM_Europe_OM64590EE.book Page 417 Sunday, April 10, 2016 5:07 PM

418
3-5. Muu mugavusvarustus
VERSO_EE_OM64590E
Topeltpaneeli langetamine
Tõstke tagumine paneel üles ja
lükake kergelt taha.
Paigaldage paneel ülemisse
asendisse, lükates esiserva taha
ja ette, nagu joonisel näidatud.
Pagasikatte eemaldaminePagasikatet on võimalik järgmiselt eemaldada: Lükake pagasikatte vasakut
külge sissepoole, hoides samal
ajal paremast küljest. Seejärel
tõstke parem külg üles ja tõm-
make pagasikate välja.
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 418 Sunday, April 10, 2016 5:07 PM

419
3-5. Muu mugavusvarustus
3
Mugavus
VERSO_EE_OM64590E
Pagasikatte asendi muutmine
Variant A Sisestage pagasikatte vasak
ots avasse.
Surudes pagasikatte paremale
otsale sisestage see avasse.
Variant B
VERSO_OM_Europe_OM64590EE.book Page 419 Sunday, April 10, 2016 5:07 PM

420
3-5. Muu mugavusvarustus
VERSO_EE_OM64590E
Variant C
Pagasikatte hoidmine
Tüüp A Tõstke tagumine põrandapa-
neel üles.
Fikseerige põrandapaneel
konksuga.
Eemaldage külgpaneelid.
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 420 Sunday, April 10, 2016 5:07 PM

421
3-5. Muu mugavusvarustus
3
Mugavus
VERSO_EE_OM64590E
Keerake pagasikatet nii, et
"TOP" märgistus jääks allapoole.
Pange pagasikatte vasak otsva-
sakpoolsesse avasse ja lange-
tage vasak ost vasakpoolsesse
avasse.
Tõmmake põrandapaneel alla.
ETAPP
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 421 Sunday, April 10, 2016 5:07 PM

422
3-5. Muu mugavusvarustus
VERSO_EE_OM64590E
Tüüp B
Pange kolmanda istmerea istmed kokku. ( →lk 90)
Keerake paneeli välisküljed
sisse.
Avage põrandapaneel.
Keerake pagasikatet nii, et
"TOP" märgistus jääks allapoole.
ETAPP
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 422 Sunday, April 10, 2016 5:07 PM

423
3-5. Muu mugavusvarustus
3
Mugavus
VERSO_EE_OM64590E
Pange pagasikatte vasak otsva-
sakpoolsesse avasse ja lange-
tage vasak ost vasakpoolsesse
avasse.
Tõmmake põrandapaneel alla.
ETAPP
HOIATUS
■ Kui kinnitusaasad pole kasutusel
Pöörake kinnitusaasad vigastuste vältimiseks kindlasti üles.
■ Sõidu ajal
Hoidke panipaik suletuna. Vastasel korral võib või selle sisu järsul pidurdusel
sõitjaid vigastada.
■ Pagasikate
Ärge lubage lastel pagasikattele ronida. Nii võib pagasikate puruneda ja last
tõsiselt vigastada.
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 423 Sunday, April 10, 2016 5:07 PM

424
3-5. Muu mugavusvarustus
VERSO_EE_OM64590E
VERSO_OM_Europe_OM64590EE.book Page 424 Sunday, April 10, 2016 5:07 PM
