2016 TOYOTA VERSO Kasutusjuhend (in Estonian)

489
4-3. Omal käel hooldamine
4
Hooldus
VERSO_EE_OM64590E

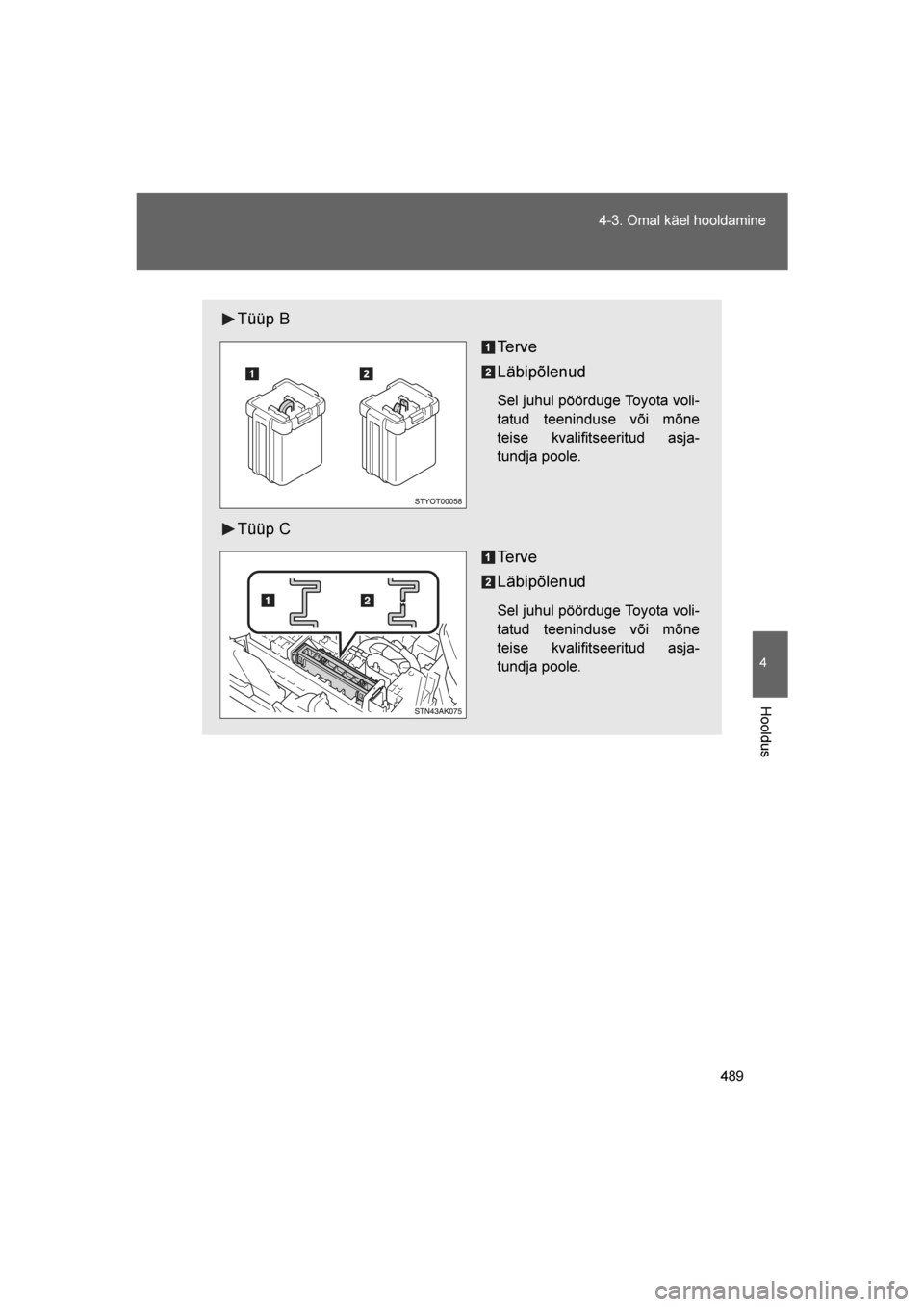

Tüüp B
Te r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja-
tundja poole.
Tüüp CTe r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja-
tundja poole.
VERSO_OM_Europe_OM64590EE.book Page 489 Sunday, April 10, 2016 5:07 PM

490
4-3. Omal käel hooldamine
VERSO_EE_OM64590E

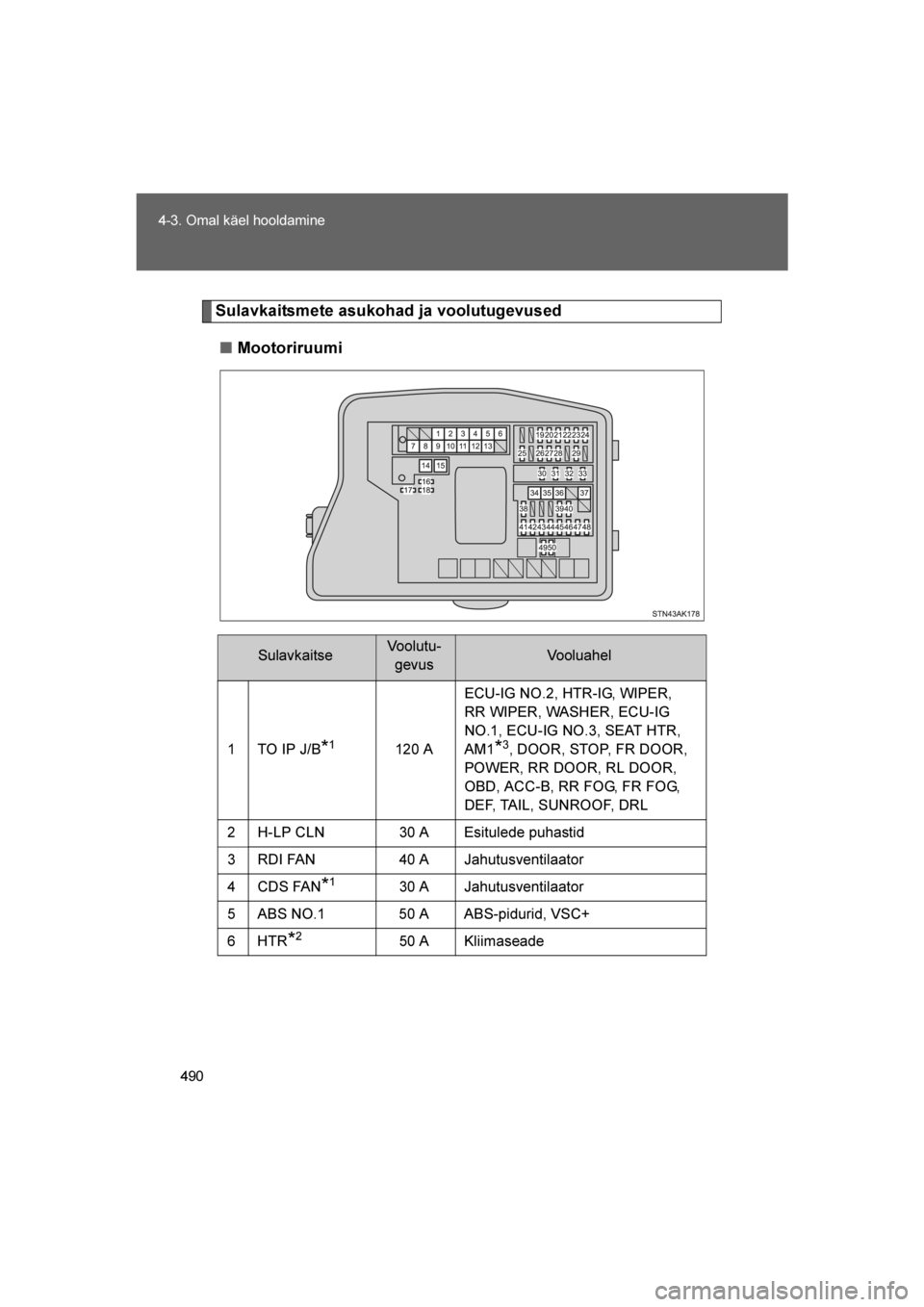

Sulavkaitsmete asukohad ja voolutugevused
■ Mootoriruumi
SulavkaitseVoolutu-
gevusVooluahel
1TO IP J/B*1120 A ECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Esitulede puhastid
3RDI FAN40 A Jahutusventilaator
4CDS FAN*130 A Jahutusventilaator
5 ABS NO.1 50 A ABS-pidurid, VSC+
6HTR
*250 A Kliimaseade
VERSO_OM_Europe_OM64590EE.book Page 490 Sunday, April 10, 2016 5:07 PM

491
4-3. Omal käel hooldamine
4
Hooldus
VERSO_EE_OM64590E
7ALT*2120 A
Laadimissüsteem, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A Elektriline roolivõimendi
GLOW
*180 A Hõõgküünlad
9 EPS
*180 A Elektriline roolivõimendi
10 P-SYSTEM
*230 A VALVEMATIC-süsteem
11 FUEL HTR
*150 A Kütusesoojendi
12 P/I
*250 A
EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop & Start süsteem
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
SulavkaitseVoolutu- gevusVooluahel
VERSO_OM_Europe_OM64590EE.book Page 491 Sunday, April 10, 2016 5:07 PM

492
4-3. Omal käel hooldamine
VERSO_EE_OM64590E
16 SPARE 10 A Varukaitse
17 SPARE 30 A Varukaitse
18 SPARE 20 A Varukaitse
19
EFI MAIN
NO.2
*17,5 A Pritseseade
20 ECU-B2 10 A Intelligentne lukustus- ja käivitus-
süsteem, kliimaseade, elektrilised
aknatõstukid, ligipääsu plokk
21 D.C.C SHORT Vooluahel puudub
22 ECU-B 10 A Näidikuplokk, alamaku, rooliandur,
topeltlukustus, kaugjuhtimispult,
intelligentne lukustus- ja käivitusüs-
teem
23 RAD NO.1
*220 A Audiosüsteem
24 DOME 10 A Pakiruumi valgusti, meikimisval-
gustid, esiukse mugavusvalgus-
tus, kaardilugemislamp/laevalgusti,
salongi allosa valgusti
25 AM2 NO.2 7,5 A Käivitussüsteem
26 TURN-HAZ 10 A Suunatuled, ohutuled
27 ETCS
*210 A Elektroonilises seguklapp
28 AM2 30 A Käivitussüsteem
29 STRG LOCK 20 A Rooliluku
30 IGT/INJ
*215 A Pritseseade
SulavkaitseVoolutu- gevusVooluahel
VERSO_OM_Europe_OM64590EE.book Page 492 Sunday, April 10, 2016 5:07 PM

493
4-3. Omal käel hooldamine
4
Hooldus
VERSO_EE_OM64590E
31
EFI MAIN*220 A Pritseseade, EFI NO.1, EFI NO.2
FUEL PUMP
*130 A Kütusepump
32 HORN 15 A Signaal
33 IG2 15 A IGN, METER
34 HTR SUB NO.1 50 A
*1
Kliimaseade
30 A*2
35 HTR*150 A Kliimaseade
36 HTR SUB NO.2 30 A Kliimaseade
37 HTR SUB NO.3 30 A Kliimaseade
38PWR OUTLET15 APistikupesa
39 ABS NO.2 30 A ABS-pidurid, VSC+
40 STV HTR
*125 A Lisasoojendus
41 EFI NO.4
*120 A Pritseseade
42 IG2 NO.2
*27,5 A Käivitussüsteem
43 EFI NO.2 15 A
*1Pritseseade, Stop & Start süsteem
10 A
*2Pritseseade
SulavkaitseVoolutu- gevusVooluahel
VERSO_OM_Europe_OM64590EE.book Page 493 Sunday, April 10, 2016 5:07 PM

494
4-3. Omal käel hooldamine
VERSO_EE_OM64590E
*1: Diiselmootoriga autod
*2: Bensiinimootoriga autod
*3: Intelligentse lukustus- ja käivitussüsteemita autod:
*4: Halogeenpirnid
*5: Halogeenpirnidega autod
44 EFI NO.1
7.5 A
*1Pritseseade
10 A*2Pritseseade
45 H-LP RH HI 10 A Parempoolne esituli (kaugtuli)
*4,
parempoolse esitule solenoid
*5
46 H-LP RH HI 10 A Vasakpoolne esituli (kaugtuli)*4,
vasakpoolse esitule solenoid
*5
47 H-LP RH LO 10 A
*4Parempoolne lähituli
15 A
*5Parempoolsed ksenoonesituled
(lähi- ja kaugtuli)
48 H-LP LH LO 10 A
*4Vasakpoolsed põhituled (lähituled)
15 A
*5Vasakpoolsed ksenoonesituled
(lähi- ja kaugtuli)
49 RDI EFI
*15 A Jahutusventilaator
50 CDS EFI
*15 A Jahutusventilaator
SulavkaitseVoolutu- gevusVooluahel
VERSO_OM_Europe_OM64590EE.book Page 494 Sunday, April 10, 2016 5:07 PM

495
4-3. Omal käel hooldamine
4
Hooldus
VERSO_EE_OM64590E
■
Armatuurlaua all (tüüp A)
SulavkaitseVoolutu-
gevusVooluahel
1 TAIL 10 A Esigabariidituled, tagatuled, numb-
rivalgustid, tagaudutuled, esiudutu-
led, esitulede regulaator,
näidikuploki valgustus, kindalaeka
valgusti, lülitite valgustid, parkimis-
andurite juhtplokk, PCS lüliti
2 ECU-IG NO.3 10 A Katuseluuk, isetumenev tahavaate-
peegel, intelligentne lukustus- ja
käivitusüsteem, audiosüsteem,
Stop & Start süsteem
*1,PCS, sum-
mer, ligipääsuplokk
3 FR DOOR 20 A Elektrilised aknatõstukid (kaas-
sõitja külg)
4 RL DOOR 20 A Elektrilised aknad (vasak tagauks)
5 RR DOOR 20 A Elektrilised aknad (parem tagauks)
6 CIG 15 A Pistikupesad
7 ACC 7,5 A Käigu kukusti, audiosüsteem, kere
juhtplokk, pistikupesa, külgpeeglid,
Stop & Start süsteem
*1, ligipääsu
plokk
8 MIR HTR 10 A Peeglisoojendid
9 RR FOG 7,5 A Tagumised udutuled
VERSO_OM_Europe_OM64590EE.book Page 495 Sunday, April 10, 2016 5:07 PM

496
4-3. Omal käel hooldamine
VERSO_EE_OM64590E
10 IGN 7,5 A
Rooliluku süsteem, turvapadjad,
sissepritse, käivitussüsteem, ligi-
pääsu plokk
11 METER 7,5 A Näidikud, Stop & Start süsteem
*1
12 SEAT HTR 15 A Istmesoojendid
13 HTR-IG 10 A Kliimaseade, lisasoojendi
14 WIPER 25 A Esiklaasipuhastid, vihmaandur
15 RR WIPER 15 A Tagaklaasipuhasti
16 WASHER 15 A Esiklaasipesurid, tagaklaasipesur
17 ECU-IG NO.1 10 A Kere juhtplokk
*2, elektrilised jahu-
tusventilaatorid, käigulukusti, ABS,
kõrvalekaldumisandur, VSC+, esi-
tulede puhasti, SEQUENTIAL-lüliti,
automaatne esitulede regulaator,
roolivõimendi, rehvirõhu kontroll-
süsteem
18 ECU-IG NO.2 10 A Tagurdustuli, laadimissüsteem
*2,
ohutuled, tagaklaasi soojendi,
“PASSENGER AIRBAG” märgu-
tuli, kliimaseade, parkimisandurite
märgutuli, parkimisandurite lüliti
SulavkaitseVoolutu- gevusVooluahel
