2016 TOYOTA VERSO Kasutusjuhend (in Estonian)

497
4-3. Omal käel hooldamine
4
Hooldus
VERSO_EE_OM64590E
*1: Diiselmootoriga autod
*2: Bensiinimootoriga autod
*3: Intelligentse lukustus- ja käivitussüsteemita autod:
19 OBD 7,5 A Parda diagnoosisüsteem
20 STOP 10 A
Pidurituled, lisapidurituli, ABS,
VSC+, käigulukusti, käivitussüs-
teem
21 SUNROOF 20 A Päikesevari
22 DOOR 25 A Kesklukustus
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Päevatuled
25 FR FOG 7,5 A Esiudutuled
26 AM1
*37,5 A Käivitussüsteem
SulavkaitseVoolutu- gevusVooluahel
VERSO_OM_Europe_OM64590EE.book Page 497 Sunday, April 10, 2016 5:07 PM

498
4-3. Omal käel hooldamine
VERSO_EE_OM64590E
■
Armatuurlaua all (tüüp B)
SulavkaitseVoolutu-
gevusVooluahel
1 WIPER NO.2 7,5 A Laadimissüsteemi
2 POWER 30 A Elektrilised aknatõstukid (juhi külg)
3 DEF 30 A Tagaklaasisoojendi, MIR HTR
■ Pärast kaitsme vahetamist
●Kui tuli ei toimi ka pärast sulavkaitsme vahetamist, võib pirn olla läbipõle-
nud. ( →lk 500)
● Kui uus kaitse põleb uuesti läbi, laske autot Toyota volitatud müügiesin-
dajal või mõnel teisel kvalifitseeritud asjatundjal kontrollida.
■ Elektrisüsteemi ülekoormus
Sulavkaitsmed on konstrueeritud nii, et need põlevad läbi enne, kui elektri-
süsteem viga saab.
■ Lambipirnide vahetamine
Toyota soovitab Teil kasutada Toyota originaalosasid. Teatud pirnide konst-
ruktsioon väldib ülekoormust ja selletõttu võivad mitte originaalvaruosad või
osad, mis pole mõeldud sellele autole, osutuda ebasobivateks.
VERSO_OM_Europe_OM64590EE.book Page 498 Sunday, April 10, 2016 5:07 PM

499
4-3. Omal käel hooldamine
4
Hooldus
VERSO_EE_OM64590E
HOIATUS
■
Rikete ja tulekahju vältimine
Pöörake tähelepanu järgmistele ohutusabinõudele.
Vastasel korral võite põhjustada inimohvritega õnnetuse või tulekahju.
●Ärge kunagi kasutage ettenähtust suurema voolutugevusega kaitset ega
asendage sulavkaitset millegi muuga.
● Kasutage alati Toyota originaalkaitsmeid või samaväärseid sulavkaits-
meid.
Ärge kunagi parandage kaitset traadiga, isegi mitte ajutiselt.
● Ärge muutke kaitsmeid ega kaitsmekarpe.
MÄRKUS
■Enne sulavkaitsmete vahetamist
Laske elektrisüsteemi ülekoormuse põhjus määratleda Toyota volitatud
müügiesindajal või mõnel teisel kvalifitseeritud asjatundjal.
VERSO_OM_Europe_OM64590EE.book Page 499 Sunday, April 10, 2016 5:07 PM

500
4-3. Omal käel hooldamine
VERSO_EE_OM64590E
Pirnid
Järgmisi pirne saate ise vahetada. Vahetamise keerukus oleneb
tule(de)st. Kui pirni vahetamine tundub liiga keeruline, siis pöörduge
Toyota volitatud müügiesindaja või mõne teise kvalifitseeritud
asjatundja poole.
■Paigaldage uus pirn.
Tehke kindlaks vahetatava pirni võimsus. ( →lk 635)
■ Eemaldage mootoriruumi kate
→lk 446

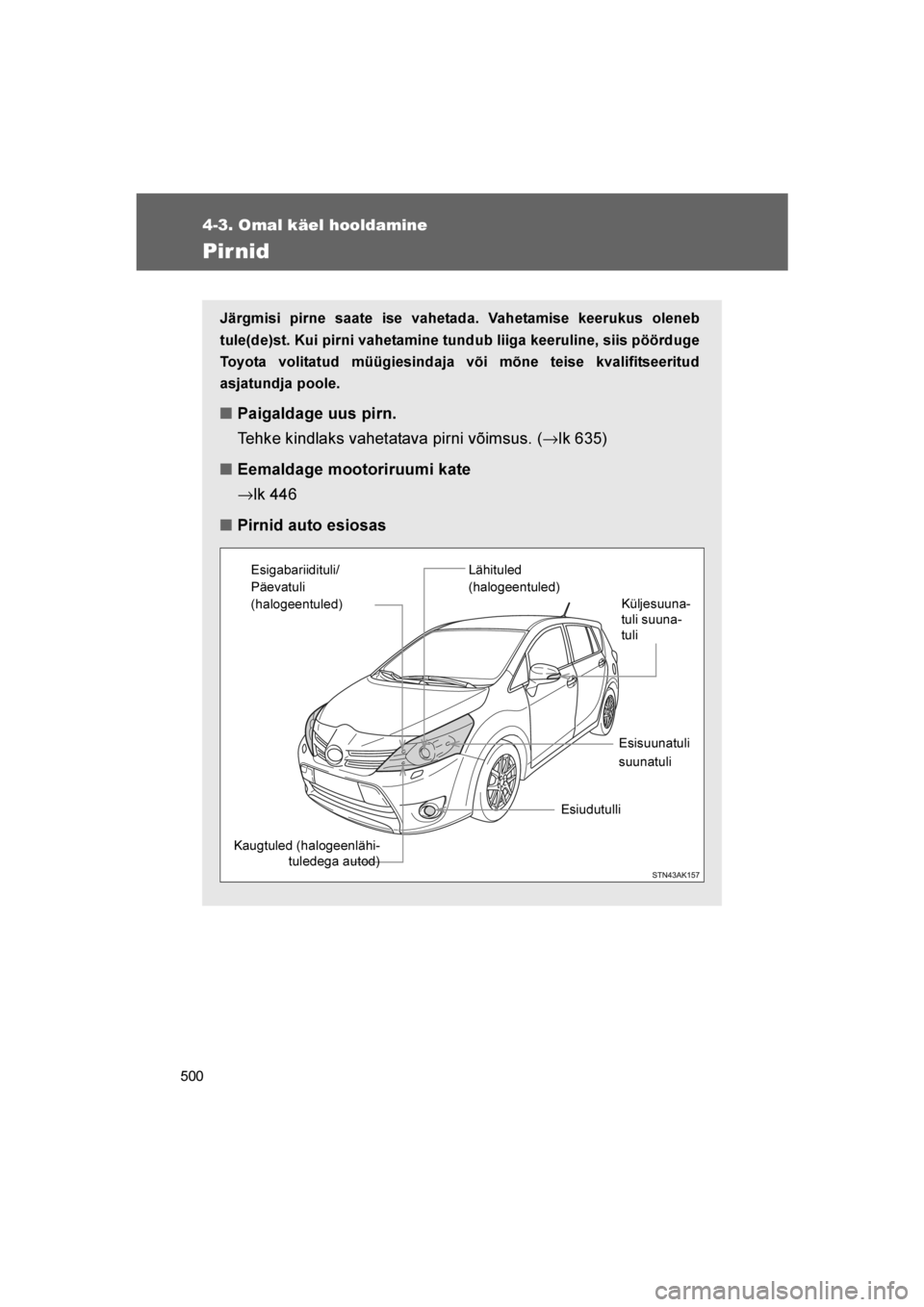

■ Pirnid auto esiosas
Kaugtuled (halogeenlähi-
tuledega autod)
Lähituled
(halogeentuled)
Esisuunatuli
suunatuli
Esiudutulli
Esigabariidituli/
Päevatuli
(halogeentuled)
Küljesuuna-
tuli suuna-
tuli
VERSO_OM_Europe_OM64590EE.book Page 500 Sunday, April 10, 2016 5:07 PM

501
4-3. Omal käel hooldamine
4
Hooldus
VERSO_EE_OM64590E
■

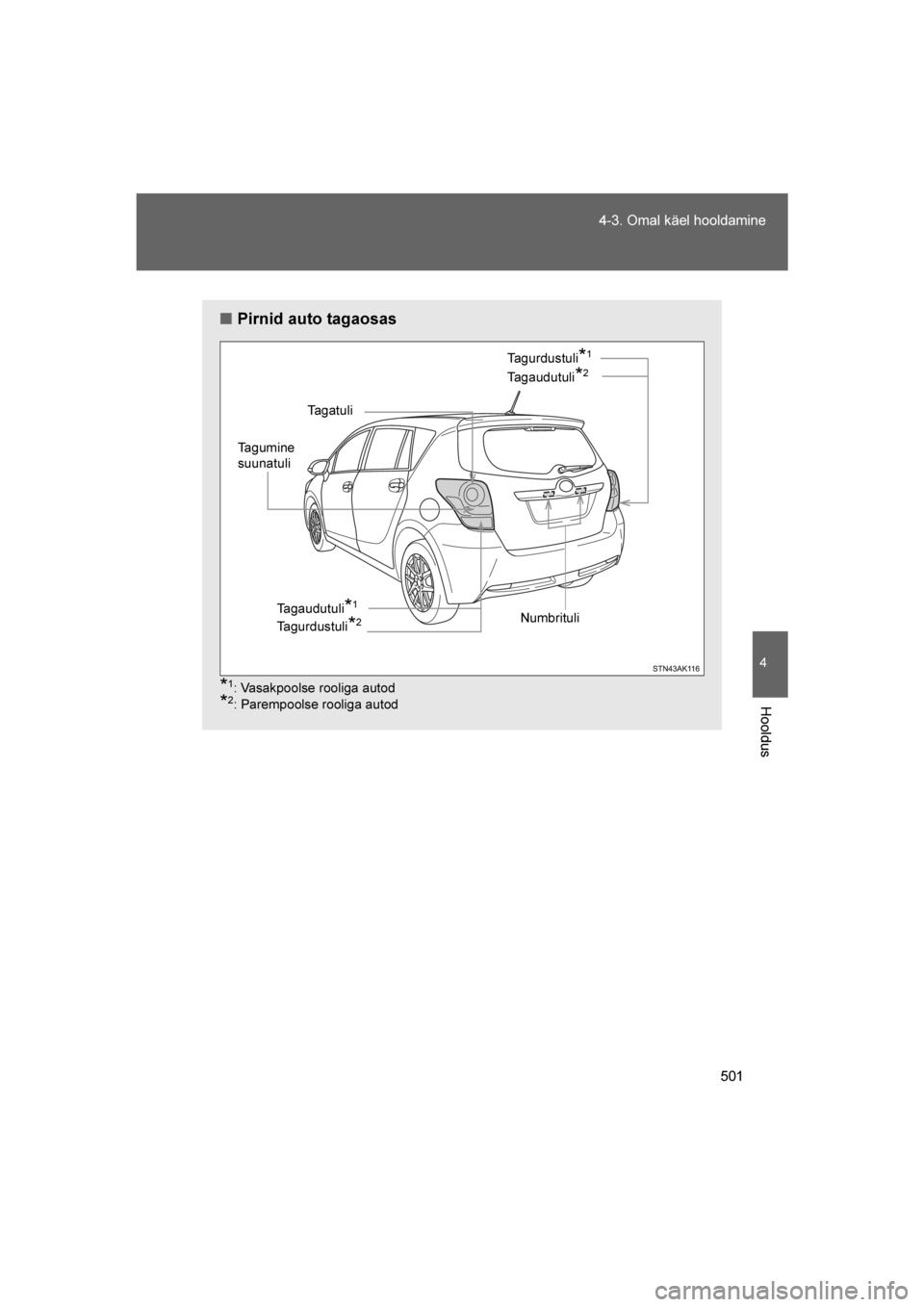

Pirnid auto tagaosas
*1: Vasakpoolse rooliga autod
*2: Parempoolse rooliga autod
Tagatuli
Tagaudutuli*2
Numbrituli
Tagumine
suunatuli
Tagurdustuli*1
Tagaudutuli*1
Tagurdustuli*2
VERSO_OM_Europe_OM64590EE.book Page 501 Sunday, April 10, 2016 5:07 PM

502
4-3. Omal käel hooldamine
VERSO_EE_OM64590E
Pirnide vahetamisel
■ Järgmiste pirnide vahetamisel:
● Esituli (halogeentuled)
● Esigabariidituled/päevatuled (halogeenlambid)
● Esisuunatuli
■ Enne pirnide vahetamist
Va s a k
Eemaldage ülemine õhupuhatuskanal.
Eemaldage kaitseklamber.
Lükake ülemine õhupuhatus-
kanal etta ja taha.
Eemaldage kanali osa seda
pöörates.
Kontrollige peale pirnide vaheta-
mist , et olete ülemise õhupuhas-
tuskanali ja selle klambrid tagasi
paigaldanud.
VERSO_OM_Europe_OM64590EE.book Page 502 Sunday, April 10, 2016 5:07 PM

503
4-3. Omal käel hooldamine
4
Hooldus
VERSO_EE_OM64590E
Parem
Nihutage pesuvedeliku täiteava.
Eemaldage kaitseklamber.
Nihutage pesuvedeliku täi-
teava.
Kontrollige peale pirnide vaheta-
mist, et olete pesuvedeliku täita-
kaela ja selle klambrid tagasi
paigaldanud.
■Peale pirnide vahetamist
Va s a k
Kontrollige peale pirnide vaheta-
mist , et olete ülemise õhupuhas-
tuskanali ja selle klambrid tagasi
paigaldanud.
Parem Kontrollige peale pirnide vaheta-
mist, et olete pesuvedeliku täita-
kaela ja selle klambrid tagasi
paigaldanud.
VERSO_OM_Europe_OM64590EE.book Page 503 Sunday, April 10, 2016 5:07 PM

504
4-3. Omal käel hooldamine
VERSO_EE_OM64590E
Lambipirnide vahetamine
■ Lähituled (halogeenlähituledega autod)
Õhupuhastuskanali ja/või pesuvedeliku paagi täiteava eemal-
damine. ( →lk 502)
Pöörake katet avamiseks ja
eemaldage.
Avatud asend
Pöörake pirnipesa vastupäeva.
ETAPP
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 504 Sunday, April 10, 2016 5:07 PM
