2016 TOYOTA VERSO Kasutusjuhend (in Estonian)

5
561
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO_EE_OM64590E

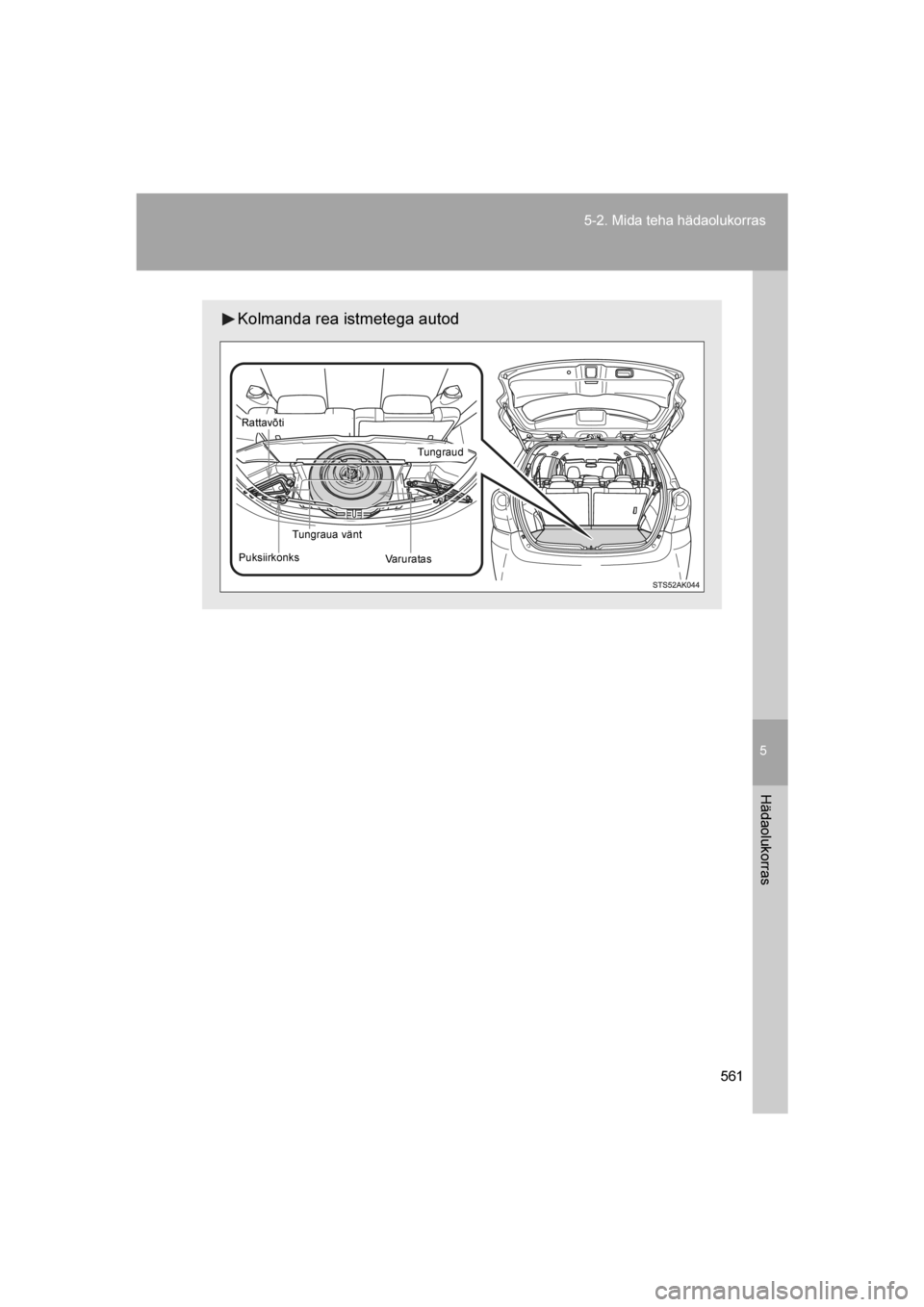

Kolmanda rea istmetega autod
Varuratas
Tungraua vänt
Tungraud
Rattavõti
Puksiirkonks
VERSO_OM_Europe_OM64590EE.book Page 561 Sunday, April 10, 2016 5:07 PM

562
5-2. Mida teha hädaolukorras
VERSO_EE_OM64590E
Tundraua väljavõtmine (kolmanda istereata autod)
Avage eesmine põrandapaneel.
Eemaldage tungraud.
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 562 Sunday, April 10, 2016 5:07 PM

5
563
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO_EE_OM64590E
Varuratta väljavõtmine (kolmanda istereata autod)
Avage tagumine põrandapaneel.
Standard varurattaga autod
Ajutise varurattaga autod:
Fikseerige põrandapaneel konk-
suga.
Eemaldage konks.
Fikseerige konks.
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 563 Sunday, April 10, 2016 5:07 PM

564
5-2. Mida teha hädaolukorras
VERSO_EE_OM64590E
Eemaldage kate.
Keerake lahti polt, mis hoiab
kinni varuratast.
Võtke välja varuratas.
Standard varurattaga autod
ETAPP
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 564 Sunday, April 10, 2016 5:07 PM

5
565
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO_EE_OM64590E
Ajutise varurattaga autod:
Varuratta tungraua ja väljavõtmine (kolmanda istereaga autod)
Kontrollige, et kolmanda istmerea iste oleks kõige püstisemas
asendis. Avage põrandapaneel.
Jälgige, et paneel ootamatult alla
ei kukuks.
Võtke tungraud välja.
Kinnitamine
Avamine
ETAPP
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 565 Sunday, April 10, 2016 5:07 PM

566
5-2. Mida teha hädaolukorras
VERSO_EE_OM64590E

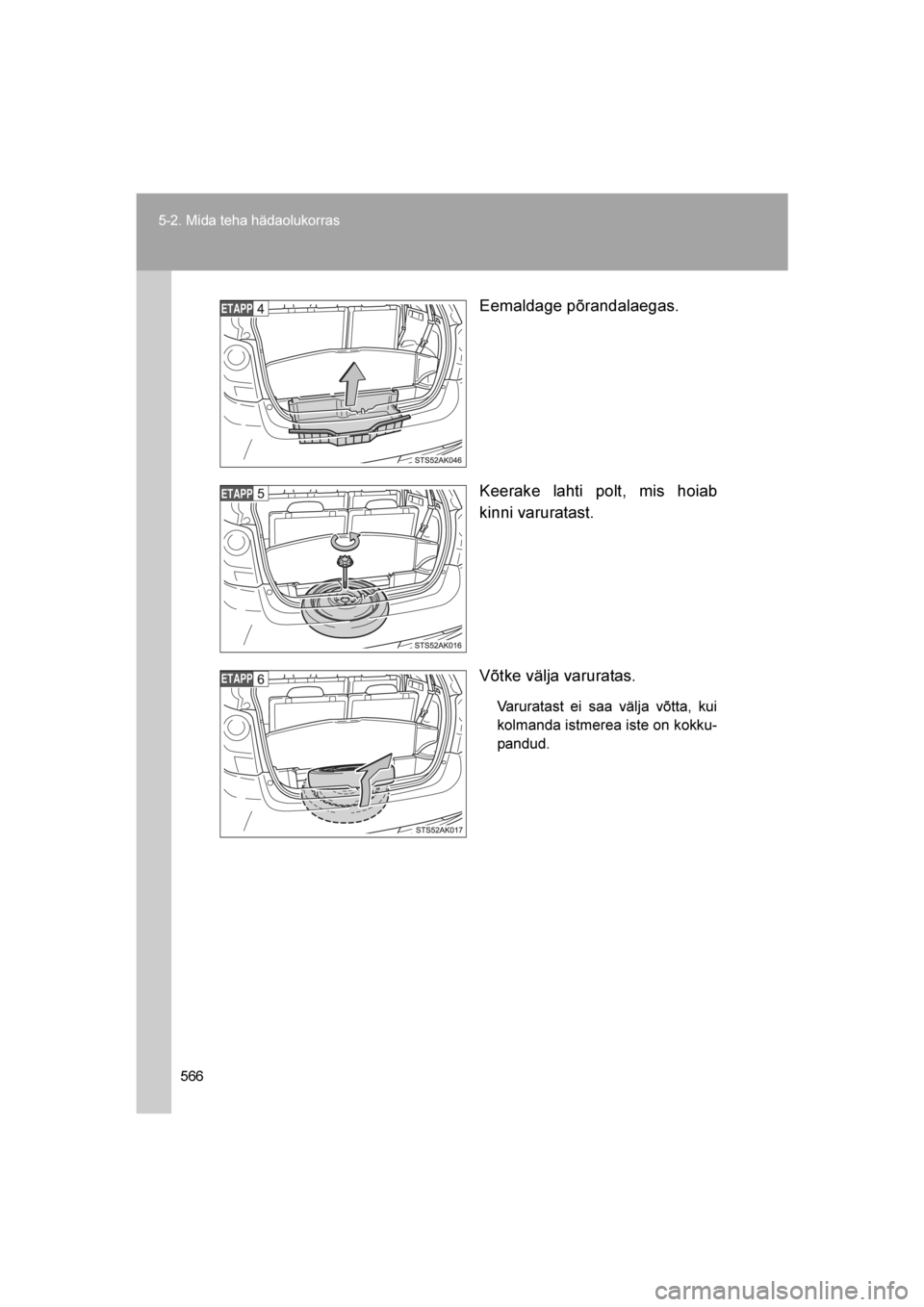

Eemaldage põrandalaegas.
Keerake lahti polt, mis hoiab
kinni varuratast.
Võtke välja varuratas.
Varuratast ei saa välja võtta, kui
kolmanda istmerea iste on kokku-
pandud.
ETAPP
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 566 Sunday, April 10, 2016 5:07 PM

5
567
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO_EE_OM64590E
Tühja rehviga ratta vahetamine
Tõkestage auto tõkiskingaga.
Terasveljega rataste puhul
eemaldage rattavõtmega ratta-
kilp. (→lk 476)
Et rattakilp ei saaks viga, mäh-
kige rattavõtme käepide riide-
sisse, nagu joonisel näidatud.
Laske rattamutreid ühe pöörde
võrra lõdvemaks.
ETAPP
Tühi rehvTõkiskinga asukoht
Ees Vasakul Parempoolse tagaratta taga
Paremal Vasakpoolse tagaratta taga
Taga Vasakul Parempoolse esiratta ees
Paremal Vasakpoolse esiratta ees
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 567 Sunday, April 10, 2016 5:07 PM

568
5-2. Mida teha hädaolukorras
VERSO_EE_OM64590E

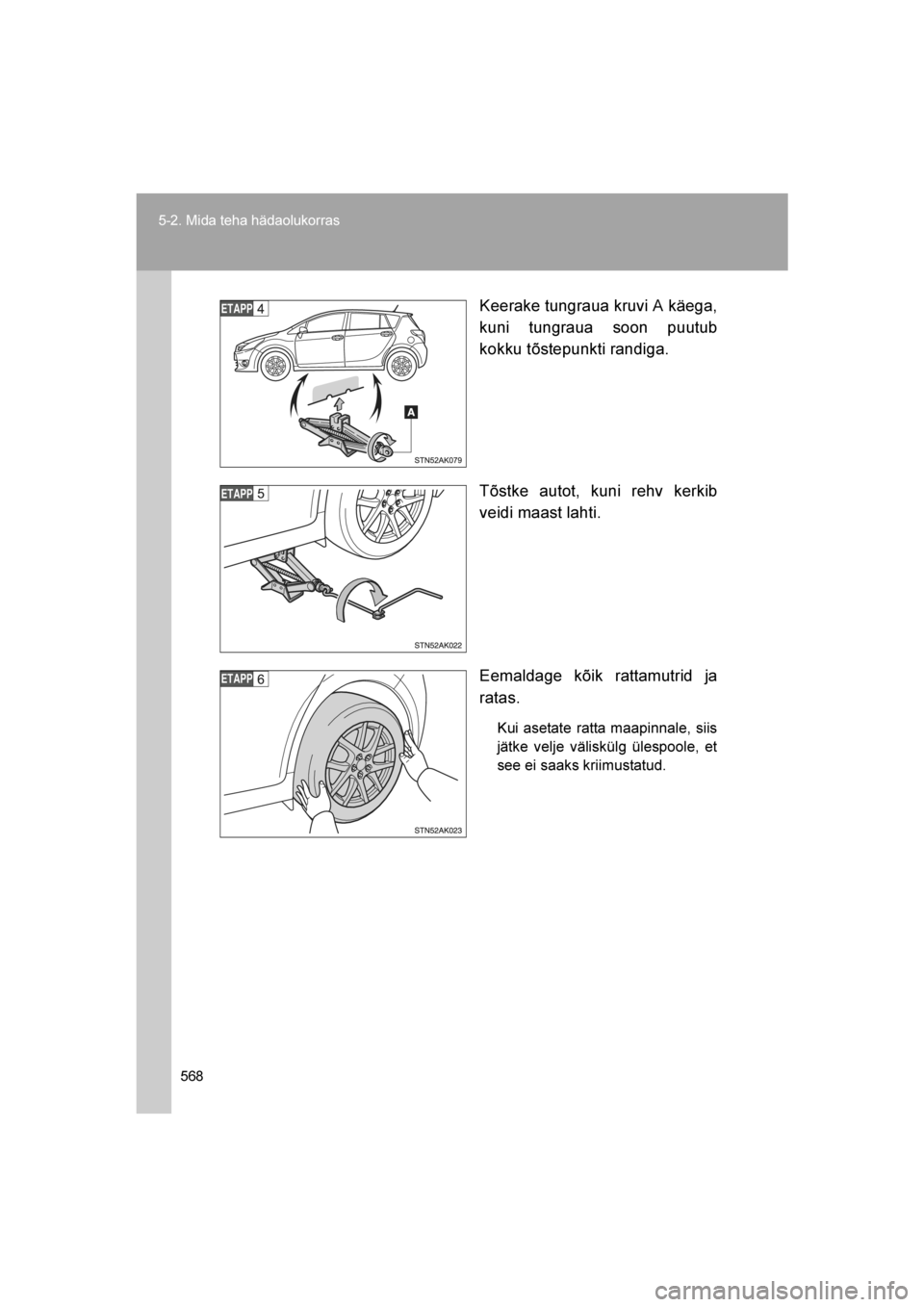

Keerake tungraua kruvi A käega,
kuni tungraua soon puutub
kokku tõstepunkti randiga.
Tõstke autot, kuni rehv kerkib
veidi maast lahti.
Eemaldage kõik rattamutrid ja
ratas.
Kui asetate ratta maapinnale, siis
jätke velje väliskülg ülespoole, et
see ei saaks kriimustatud.
ETAPP
ETAPP
ETAPP
VERSO_OM_Europe_OM64590EE.book Page 568 Sunday, April 10, 2016 5:07 PM
