5197-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
Skift lyspæren.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
3
4
5

5207-3. Vedlikehold du kan gjøre selv
■Blinklys foran
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3

5217-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
■Tåkelys foran (utstyrsavhengig)
For å få arbeidsrom dreier du
rattet til motsatt side av
pæren som skal skiftes.
Fjern skruene fra innerskjer-
men.
Ta av innerskjermklipset, og
åpne innerskjermen.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
1
2
3
4

5227-3. Vedlikehold du kan gjøre selv
Vri sokkelen mot klokken.
Sett i den nye lyspæren.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn. Vri den på plass med klok-
ken.
Sett i kontakten.
Når du har montert kontakten,
beveger du sokkelen lett for å se
at den ikke er løs. Slå på tåkely-
sene én gang og bekreft visuelt
at det ikke siver noe lys ut gjen-
nom festet.
Sett innerskjermen på plass
og monter klipset.
Sett i klipset og vri for å låse det.
5
6
7
8

5237-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
Sett innerskjermen på plass
og fest skruene.
Pass på at innerskjermen er fes-
tet til innsiden av støtfangeren.
■
Blinklys bak
Åpne bakluken og fjern bol-
tene. Ta ut lampen ved å dra
den rett bakover fra baksiden
av bilen.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
9
1
2
3
4

5247-3. Vedlikehold du kan gjøre selv
■Ryggelys
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekke-
følge når du monterer.
Etter å ha montert pæresokke-
len, må du forsikre deg om at
gummidekselet sitter godt fast.
1
2
Gummideksel
3

5257-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell

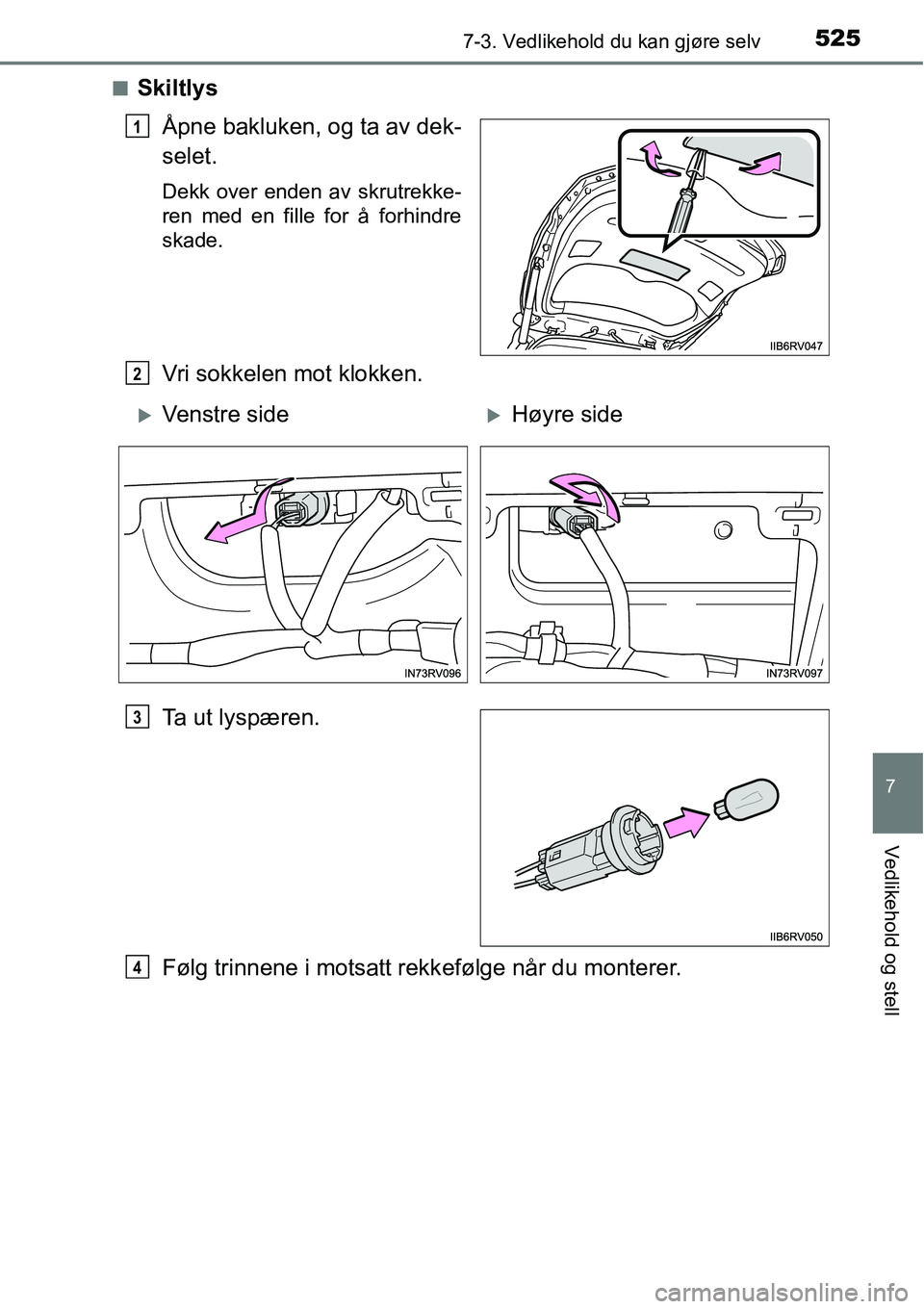

■Skiltlys
Åpne bakluken, og ta av dek-
selet.
Dekk over enden av skrutrekke-
ren med en fille for å forhindre
skade.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
XVenstre sideXHøyre side
3
4

5267-3. Vedlikehold du kan gjøre selv
■Skifte følgende pærer
Hvis noen av lysene oppført nedenfor har gått, får du dem skiftet
hos en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans.
●Frontlys (LED-frontlys)
●Parklys foran / kjørelys
●Blinklys på siden
●Baklys
●Bremse-/baklys
●Høytmontert bremselys
●Tåkelys bak
■Lysdioder
Frontlysene (LED-frontlys), parklysene foran / kjørelysene, blinklysene på
sidene, baklysene, bremse-/baklysene, de høytmontert bremselysene og
tåkelysene bak består av mange lysdioder. Hvis en av lysdiodene ikke funge-
rer, tar du bilen til en autorisert Toyota-forhandler, eller en annen behørig kva-
lifisert og utstyrt faginstans for å få skiftet lyset.
■Kondens på innsiden av linsen
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans for mer detaljert informasjon i situasjonene nevnt nedenfor.
●Store dråper vann samler seg på innsiden av linsen.
●Vann samler seg opp inne i frontlyktene.
