2016 TOYOTA AVENSIS Návod na použitie (in Slovakian)

5458-2. Postupy v prípade núdze
AVENSIS_OM_OM20C20SK_(EE)
8
Keď nastanú problémy
Vozidlá s kompaktným rezervným kolesom
Vozidlá s plnohodnotným rezervným kolesom
Umiestnenie rezervného kolesa, zdviháku a náradia (sedan)
Ťažné oko
Zdvihák
Kľuka zdvihákuRezervné koleso
Kľúč na matice kolies
Nástroj pre uvoľnenie parko-
vacej brzdy1
2
3
4
5
6
Zdvihák
Ťažné oko
Rezervné kolesoKľuka zdviháku
Nástroj pre uvoľnenie parko-
vacej brzdy
Kľúč na matice kolies1
2
3
4
5
6

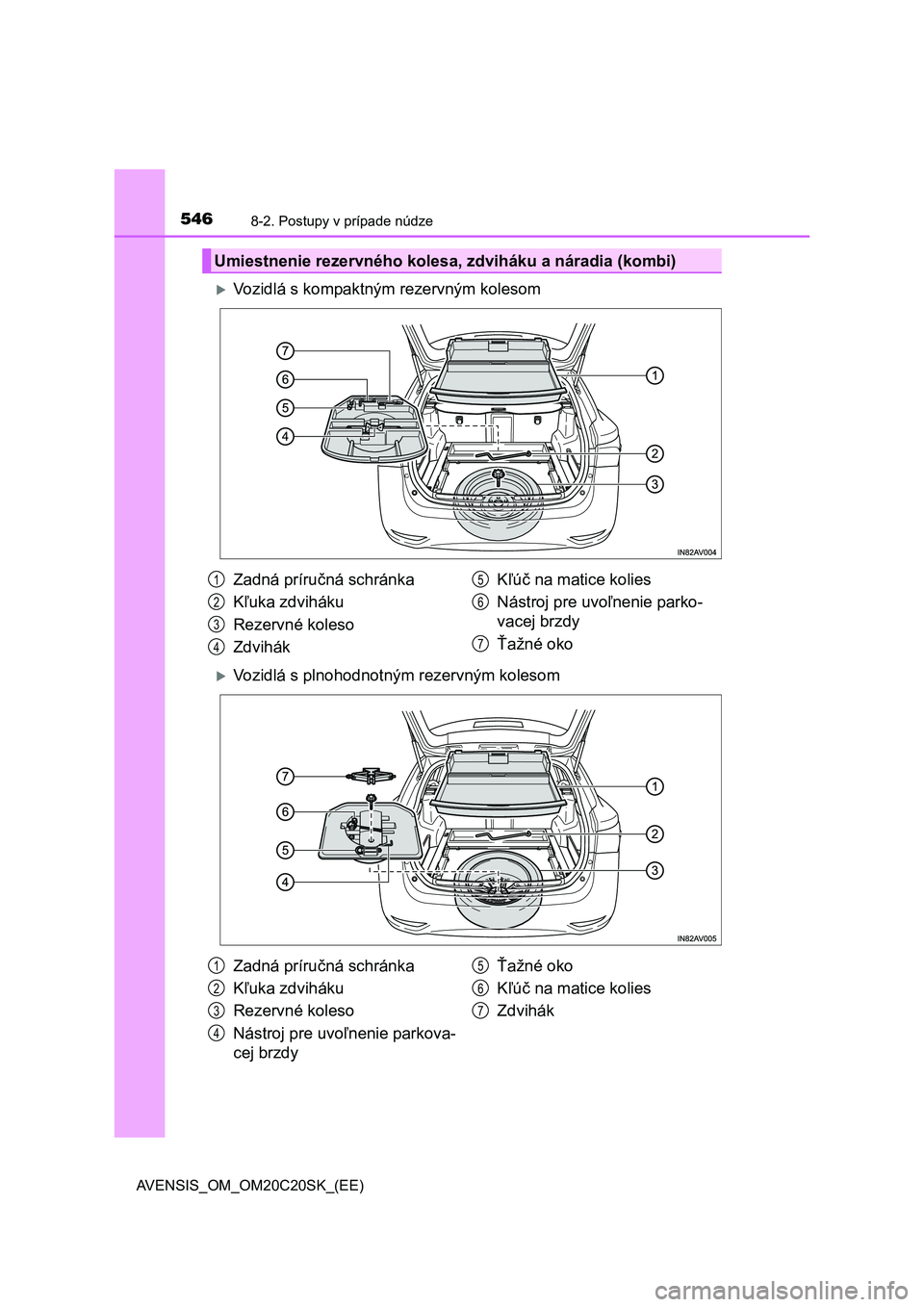

5468-2. Postupy v prípade núdze
AVENSIS_OM_OM20C20SK_(EE)
Vozidlá s kompaktným rezervným kolesom
Vozidlá s plnohodnotným rezervným kolesom
Umiestnenie rezervného kolesa, zdviháku a náradia (kombi)
Zadná príručná schránka
Kľuka zdviháku
Rezervné koleso
ZdvihákKľúč na matice kolies
Nástroj pre uvoľnenie parko-
vacej brzdy
Ťažné oko1
2
3
4
5
6
7
Zadná príručná schránka
Kľuka zdviháku
Rezervné koleso
Nástroj pre uvoľnenie parkova-
cej brzdyŤažné oko
Kľúč na matice kolies
Zdvihák1
2
3
4
5
6
7

5478-2. Postupy v prípade núdze
AVENSIS_OM_OM20C20SK_(EE)
8
Keď nastanú problémy
VÝSTRAHA
■Použitie zdviháku
Nesprávne použitie zdviháku môže spôsobiť, že vozidlo náhle spadne zo
zdviháku, a to môže viesť k usmrteniu alebo k vážnym zraneniam.
●Nepoužívajte zdvihák na žiadne iné účely, ako na výmenu kolies alebo
montáž a demontáž snehových reťazí.
●Pre výmenu kolesa s defektom používajte iba zdvihák dodávaný s týmto
vozidlom.
Nepoužívajte ho na iné vozidlá a nepoužívajte iné zdviháky pre výmenu
kolies na tomto vozidle.
●Vždy skontrolujte, že je zdvihák bezpečne nasadený na zdvíhacie miesto.
●Nedávajte žiadnu časť tela pod vozidlo podoprené zdvihákom.
●Keď je vozidlo podoprené zdvihákom, neštartujte alebo nenechávajte be-
žať motor.
●Nezdvíhajte vozidlo, ak je niekto vo vozidle.
●Keď zdvíhate vozidlo, nedávajte žiadne predmety na alebo pod zdvihák.
●Nezdvíhajte vozidlo do väčšej výšky, ako ktorá je potrebná pre výmenu ko-
lesa.
●Použite montážny stojan, ak je nutné dostať sa pod vozidlo.
Buďte obzvlášť opatrní pri spúšťaní vozidla na zem, aby ste nezranili nieko-
ho, kto pracuje na vozidle alebo v blízkosti vozidla.

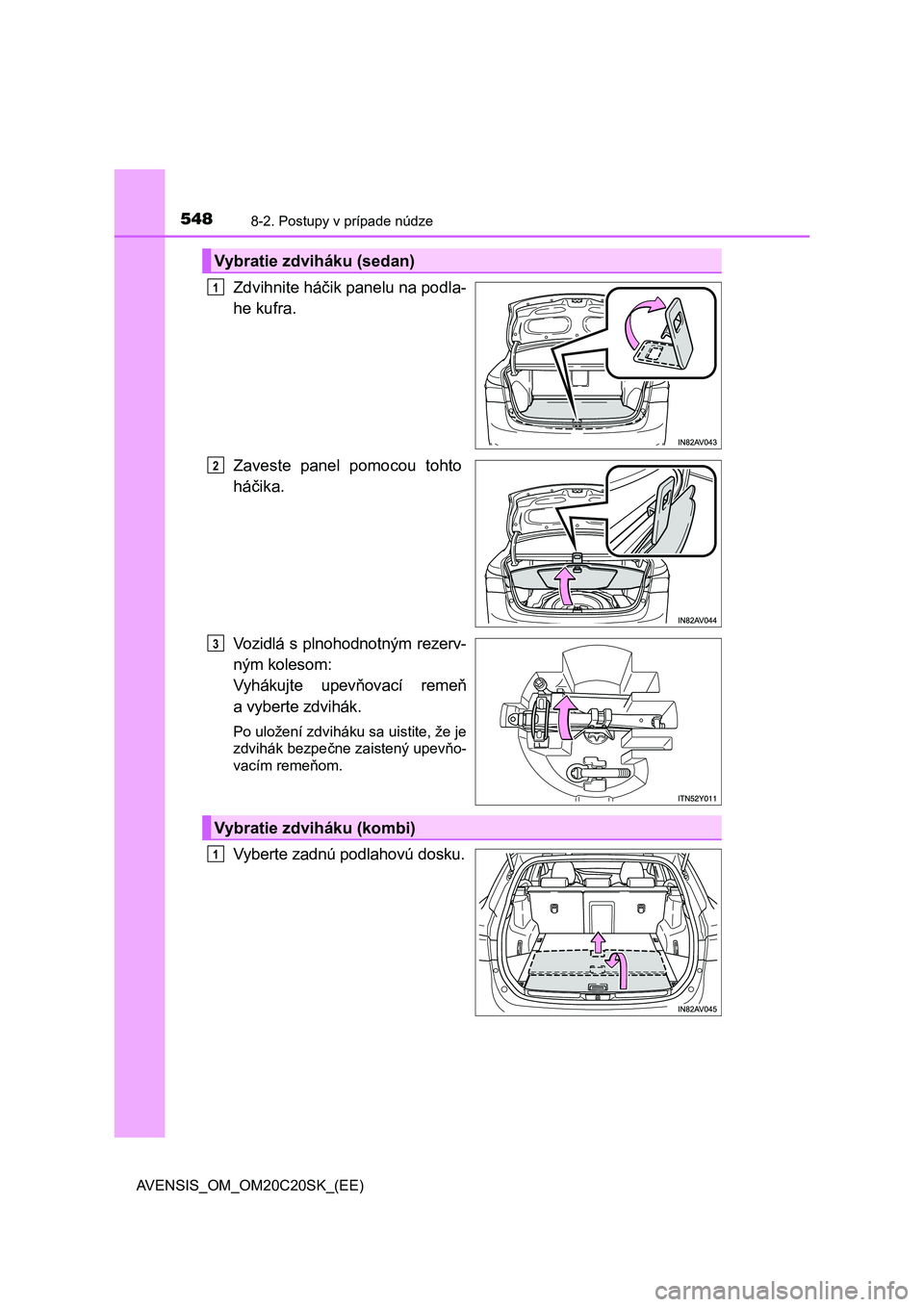

5488-2. Postupy v prípade núdze
AVENSIS_OM_OM20C20SK_(EE)
Zdvihnite háčik panelu na podla-
he kufra.
Zaveste panel pomocou tohto
háčika.
Vozidlá s plnohodnotným rezerv-
ným kolesom:
Vyhákujte upevňovací remeň
a vyberte zdvihák.
Po uložení zdviháku sa uistite, že je
zdvihák bezpečne zaistený upevňo-
vacím remeňom.
Vyberte zadnú podlahovú dosku.
Vybratie zdviháku (sedan)
1
2
3
Vybratie zdviháku (kombi)
1

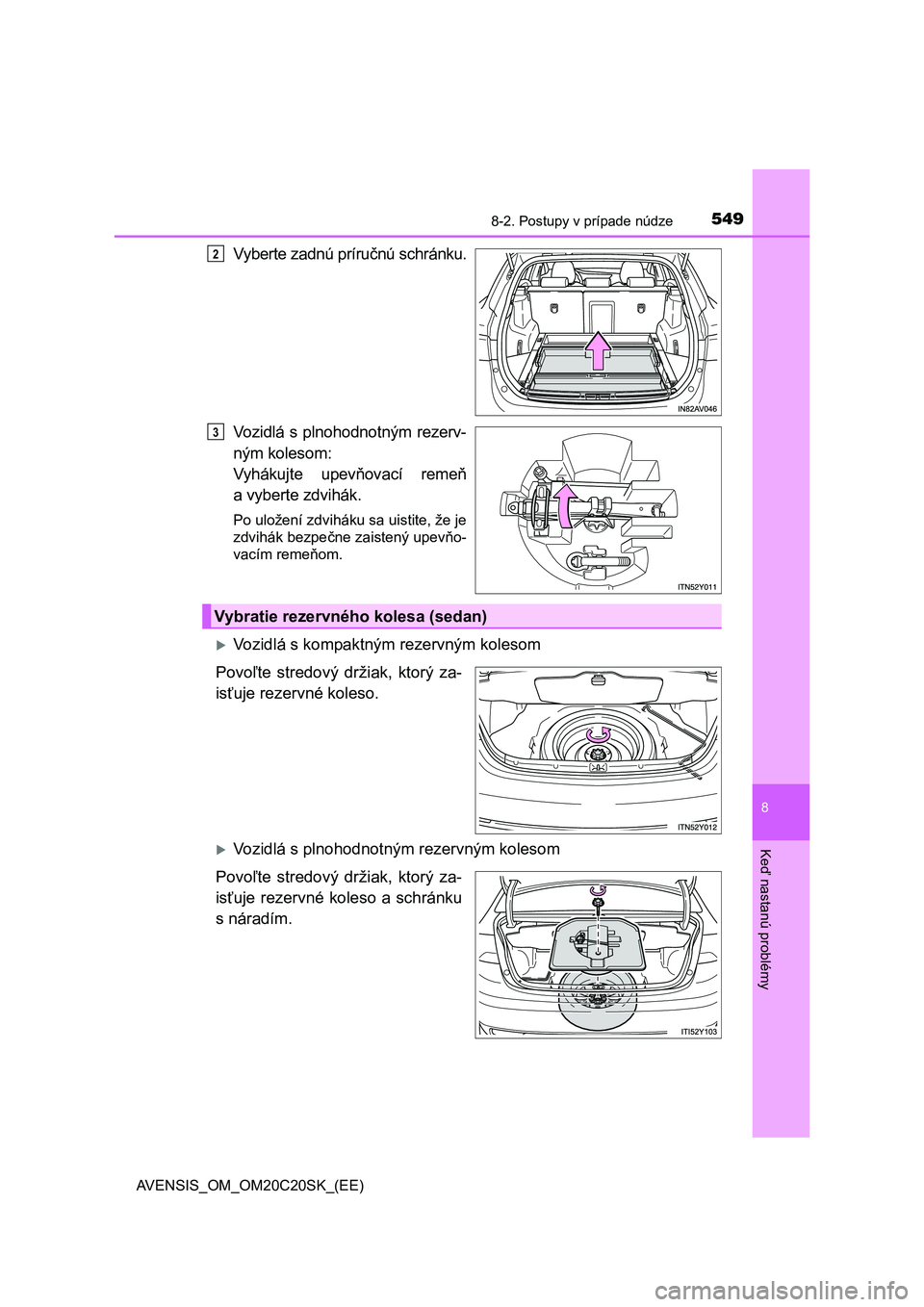

5498-2. Postupy v prípade núdze
AVENSIS_OM_OM20C20SK_(EE)
8
Keď nastanú problémy
Vyberte zadnú príručnú schránku.
Vozidlá s plnohodnotným rezerv-
ným kolesom:
Vyhákujte upevňovací remeň
a vyberte zdvihák.
Po uložení zdviháku sa uistite, že je
zdvihák bezpečne zaistený upevňo-
vacím remeňom.
Vozidlá s kompaktným rezervným kolesom
Povoľte stredový držiak, ktorý za-
isťuje rezervné koleso.
Vozidlá s plnohodnotným rezervným kolesom
Povoľte stredový držiak, ktorý za-
isťuje rezervné koleso a schránku
s náradím.
2
3
Vybratie rezervného kolesa (sedan)

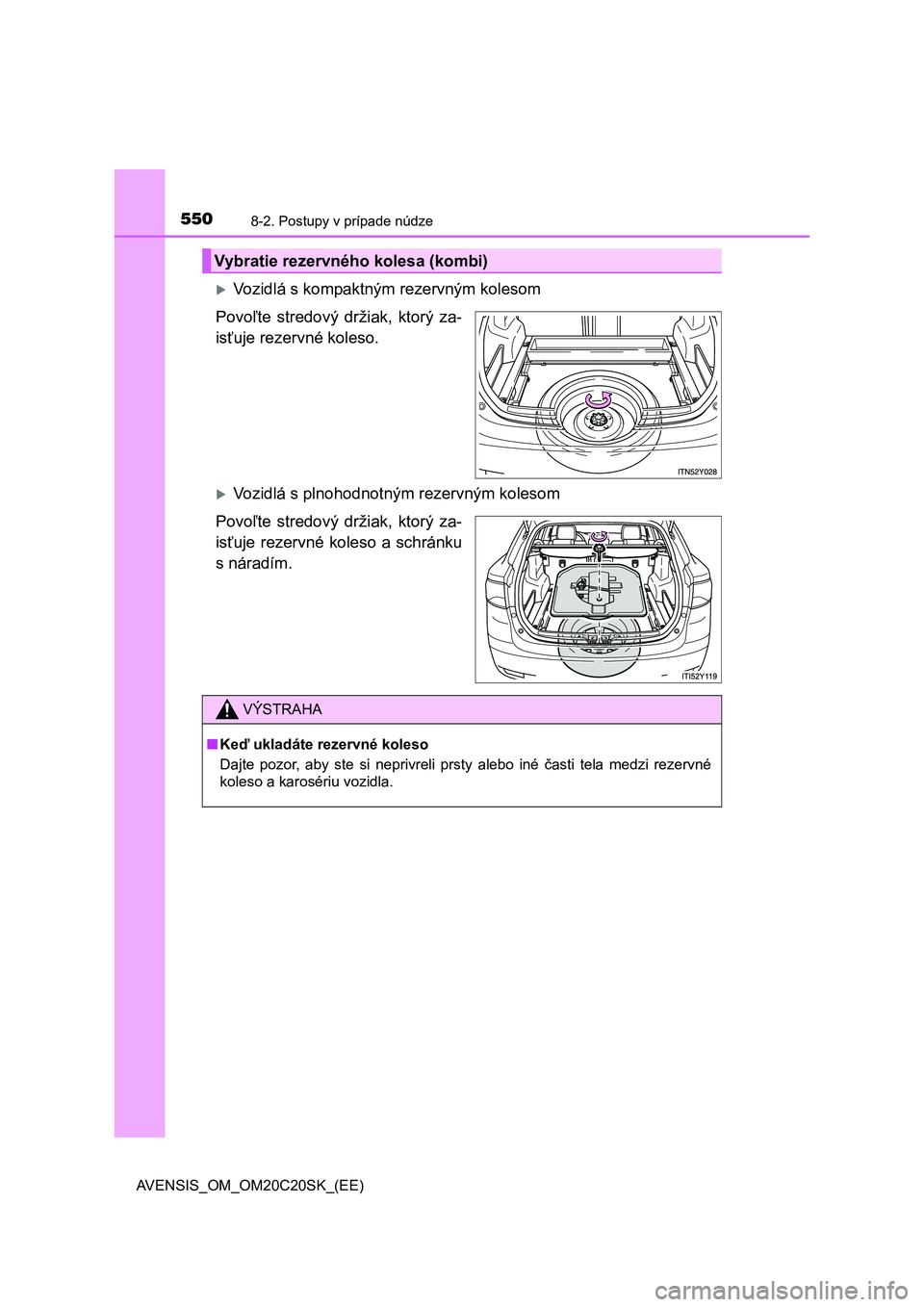

5508-2. Postupy v prípade núdze
AVENSIS_OM_OM20C20SK_(EE)
Vozidlá s kompaktným rezervným kolesom
Povoľte stredový držiak, ktorý za-
isťuje rezervné koleso.
Vozidlá s plnohodnotným rezervným kolesom
Povoľte stredový držiak, ktorý za-
isťuje rezervné koleso a schránku
s náradím.
Vybratie rezervného kolesa (kombi)
VÝSTRAHA
■Keď ukladáte rezervné koleso
Dajte pozor, aby ste si neprivreli prsty alebo iné časti tela medzi rezervné
koleso a karosériu vozidla.

5518-2. Postupy v prípade núdze
AVENSIS_OM_OM20C20SK_(EE)
8
Keď nastanú problémy
Zaklinujte kolesá.
Vozidlá s plnými ozdobnými
krytmi - odstráňte ozdobný kryt
kolesa pomocou kľúča.
Aby ste ochránili ozdobný kryt, daj-
te medzi kľúč a ozdobný kryt han-
dričku, viď obrázok.
Vozidlá s háčikom na demontáž
puklíc - viď S. 478
Mierne povoľte matice kolesa
(jedna otáčka).
Výmena kolesa s defektom
1
SedanKombi
Koleso s defektomUmiestnenie klinu
Predné
Ľavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2
3

5528-2. Postupy v prípade núdze
AVENSIS_OM_OM20C20SK_(EE)
Otáčajte časť zdviháku rukou, až sa drážka zdviháku dotkne zdví-
hacieho miesta.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na zemi,
položte ho vonkajšou stranou hore,
aby sa nepoškodil jeho povrch.
4A
SedanKombi
5
6
