2016 TOYOTA AVENSIS Návod na použitie (in Slovakian)

4977-3. Údržba svojpomocou
AVENSIS_OM_OM20C20SK_(EE)
7
Údržba a starostlivosť

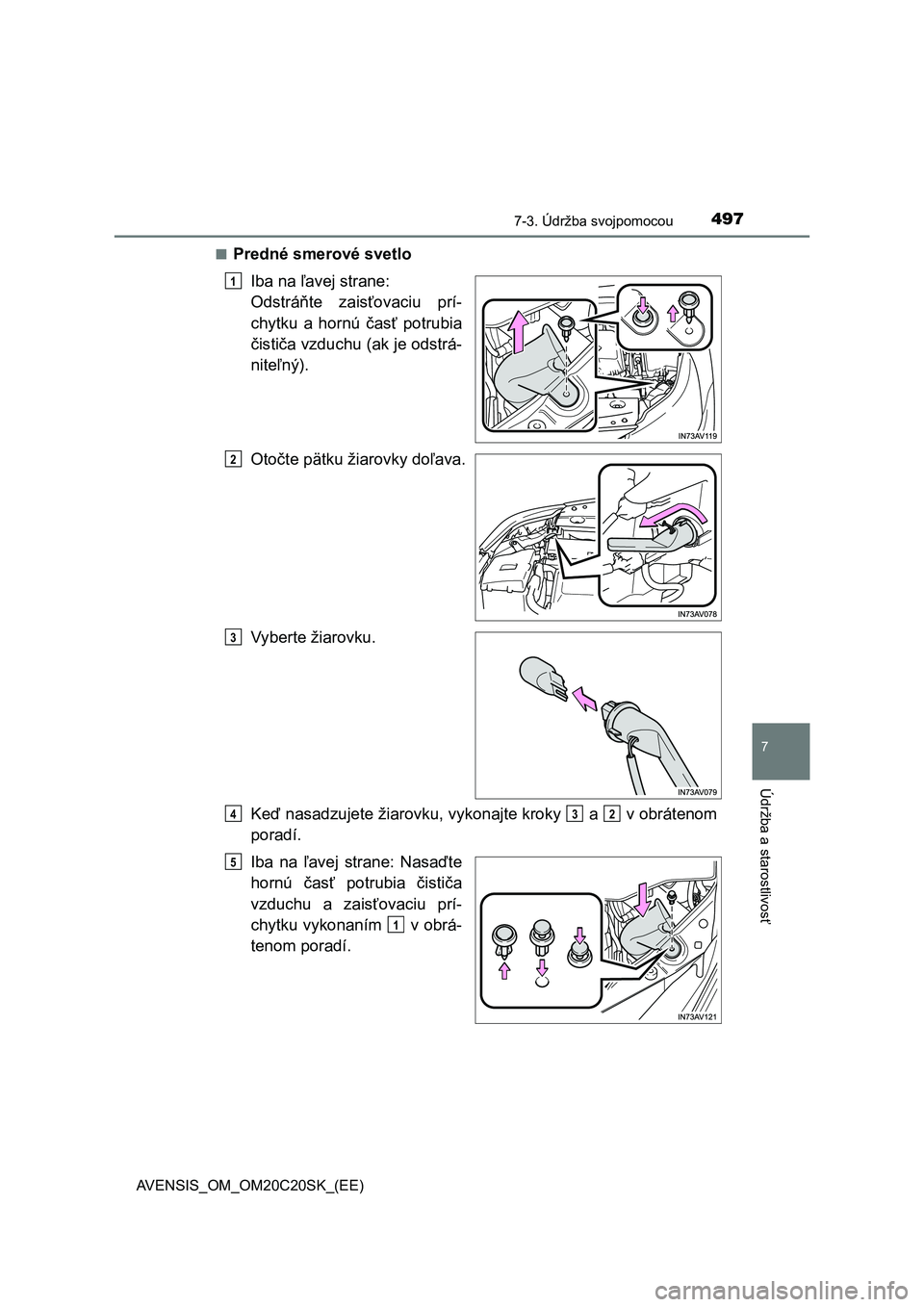

■Predné smerové svetlo
Iba na ľavej strane:
Odstráňte zaisťovaciu prí-
chytku a hornú časť potrubia
čističa vzduchu (ak je odstrá-
niteľný).
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Keď nasadzujete žiarovku, vykonajte kroky a v obrátenom
poradí.
Iba na ľavej strane: Nasaďte
hornú časť potrubia čističa
vzduchu a zaisťovaciu prí-
chytku vykonaním v obrá-
tenom poradí.
1
2
3
432
5
1

4987-3. Údržba svojpomocou
AVENSIS_OM_OM20C20SK_(EE)■

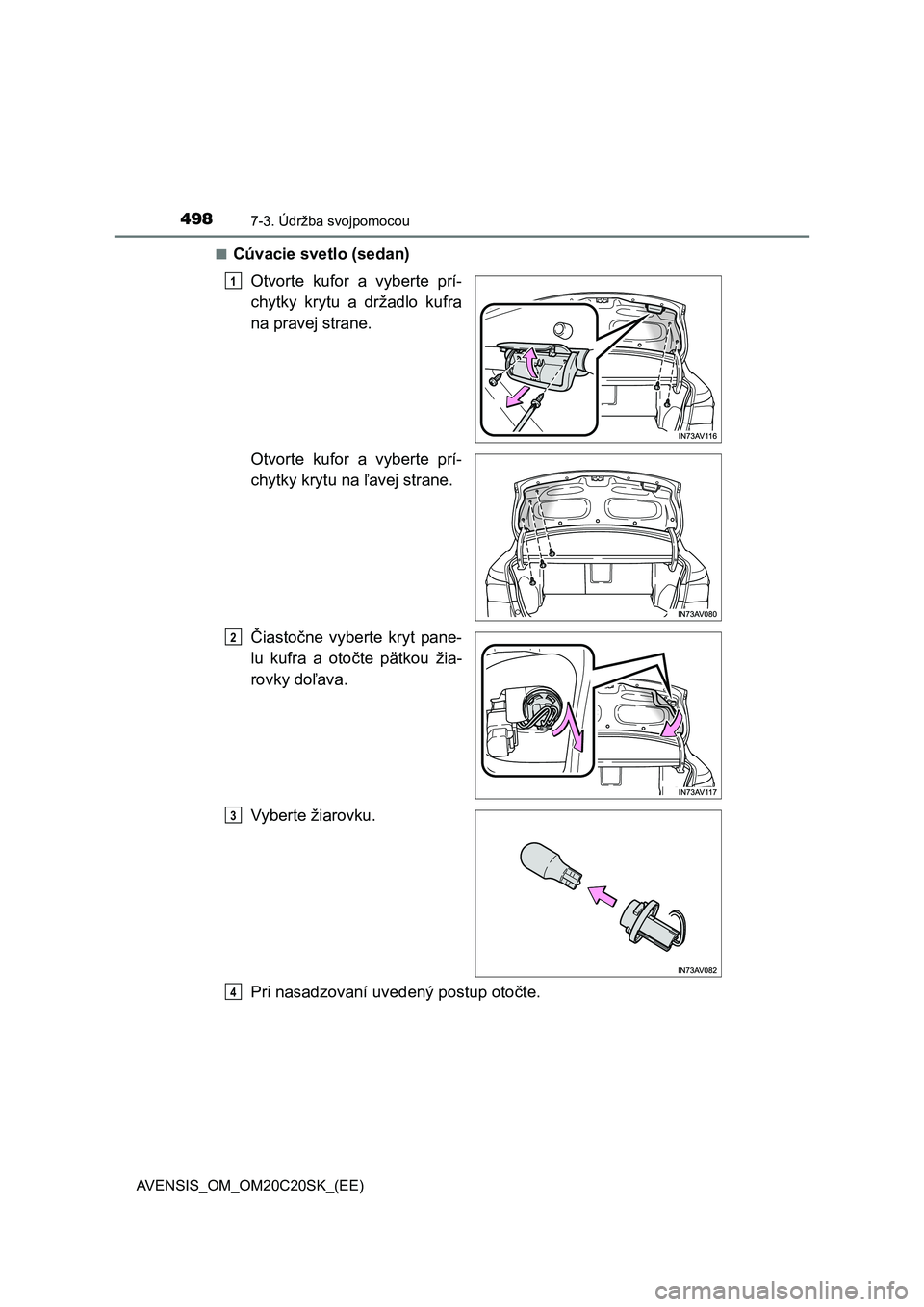

Cúvacie svetlo (sedan)
Otvorte kufor a vyberte prí-
chytky krytu a držadlo kufra
na pravej strane.
Otvorte kufor a vyberte prí-
chytky krytu na ľavej strane.
Čiastočne vyberte kryt pane-
lu kufra a otočte pätkou žia-
rovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4

4997-3. Údržba svojpomocou
AVENSIS_OM_OM20C20SK_(EE)
7
Údržba a starostlivosť

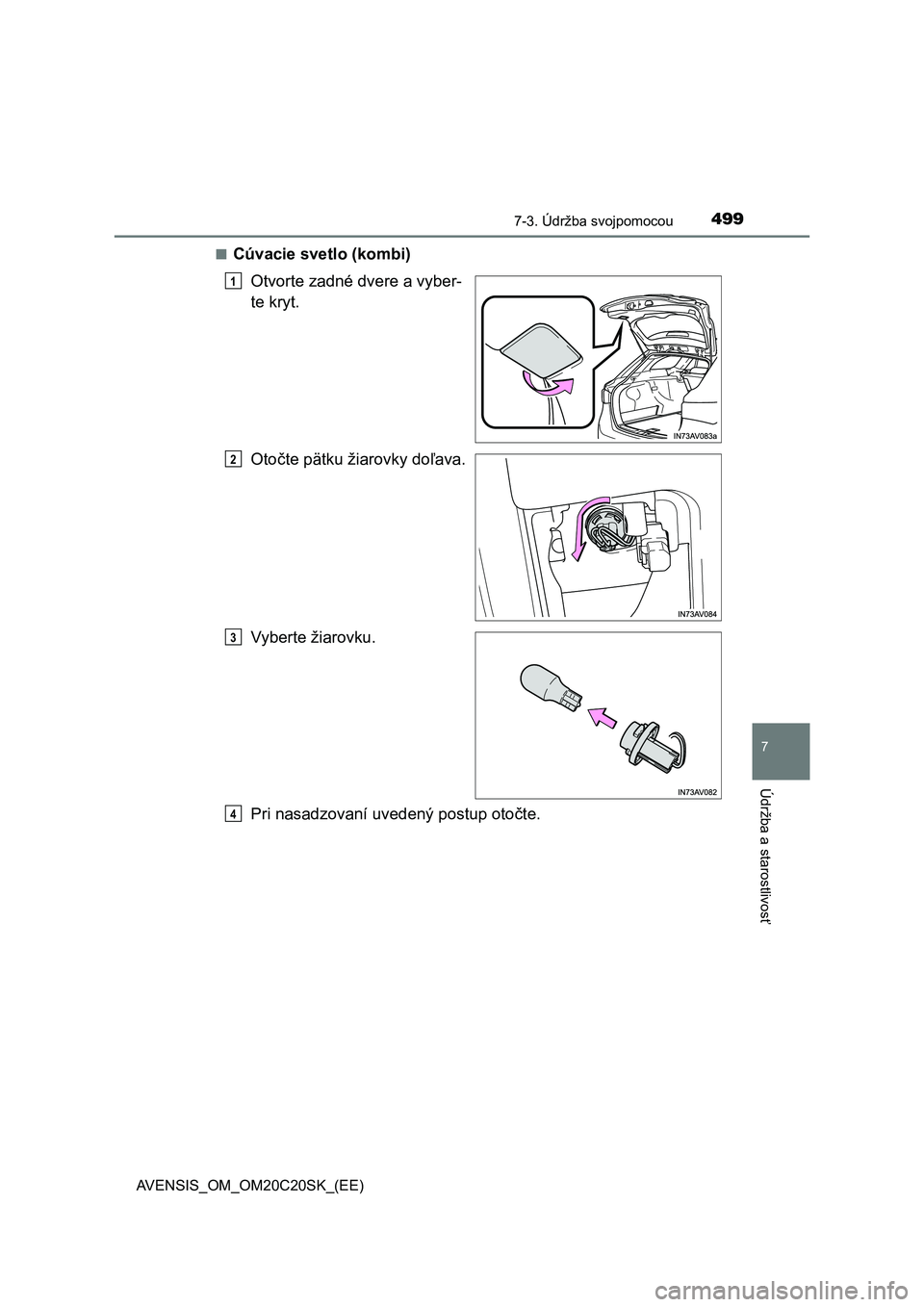

■Cúvacie svetlo (kombi)
Otvorte zadné dvere a vyber-
te kryt.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4

5007-3. Údržba svojpomocou
AVENSIS_OM_OM20C20SK_(EE)■
Zadné smerové svetlo (sedan)
Otvorte kufor a vyberte kryt.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4

5017-3. Údržba svojpomocou
AVENSIS_OM_OM20C20SK_(EE)
7
Údržba a starostlivosť

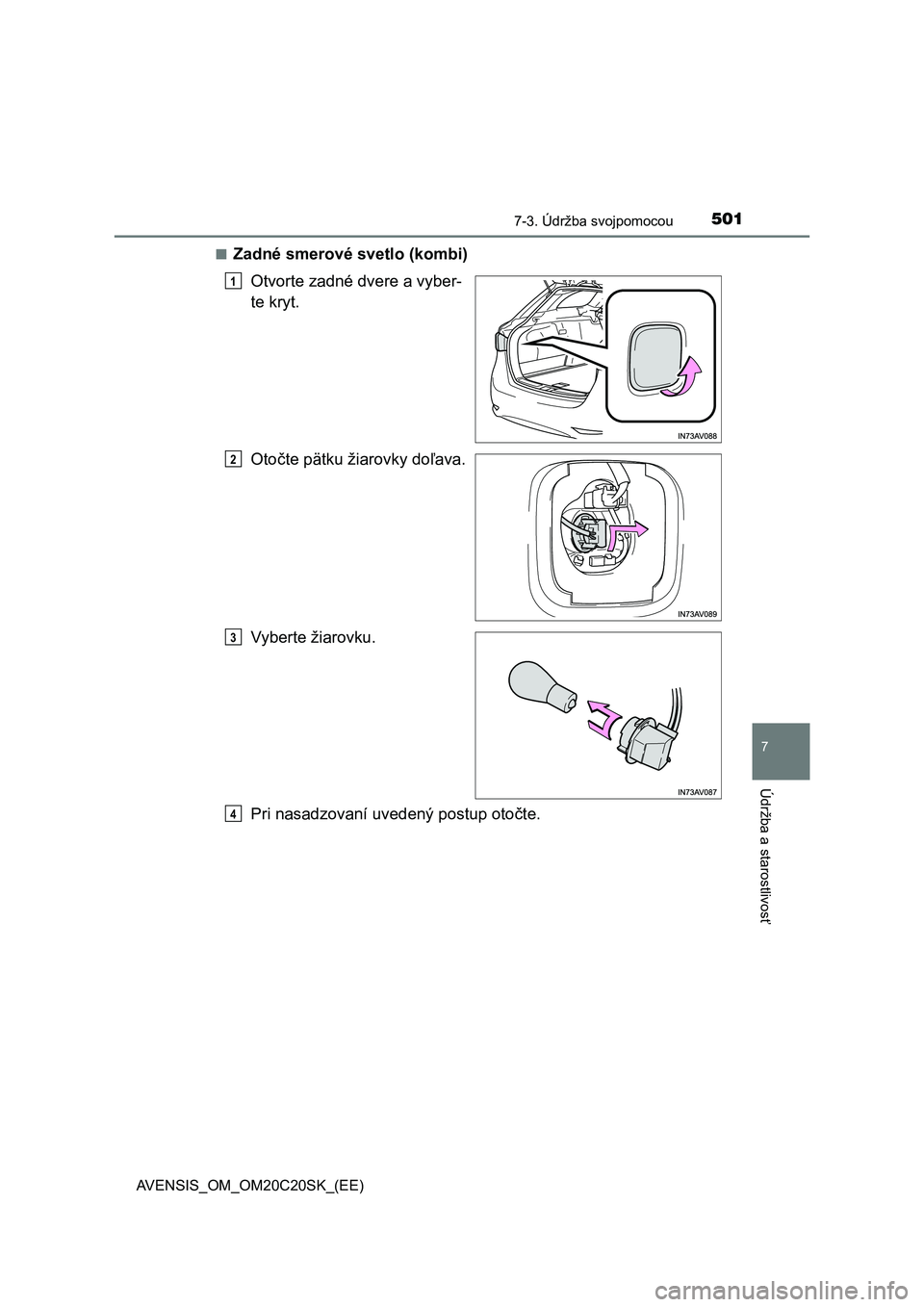

■Zadné smerové svetlo (kombi)
Otvorte zadné dvere a vyber-
te kryt.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4

5027-3. Údržba svojpomocou
AVENSIS_OM_OM20C20SK_(EE)■

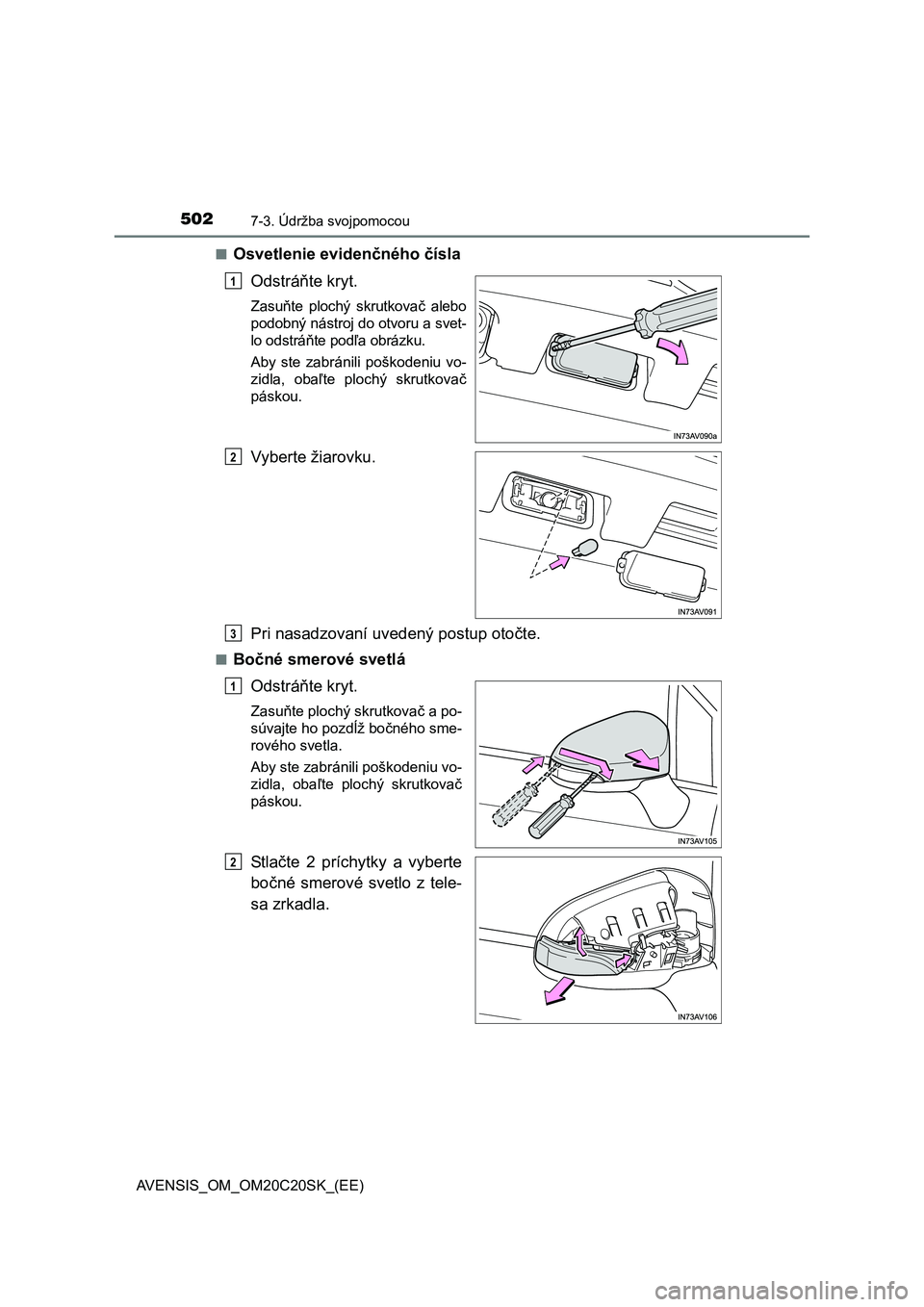

Osvetlenie evidenčného čísla
Odstráňte kryt.
Zasuňte plochý skrutkovač alebo
podobný nástroj do otvoru a svet-
lo odstráňte podľa obrázku.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
■Bočné smerové svetlá
Odstráňte kryt.
Zasuňte plochý skrutkovač a po-
súvajte ho pozdĺž bočného sme-
rového svetla.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
St l ačte 2 príchytky a vyberte
bočné smerové svetlo z tele-
sa zrkadla.
1
2
3
1
2

5037-3. Údržba svojpomocou
AVENSIS_OM_OM20C20SK_(EE)
7
Údržba a starostlivosť

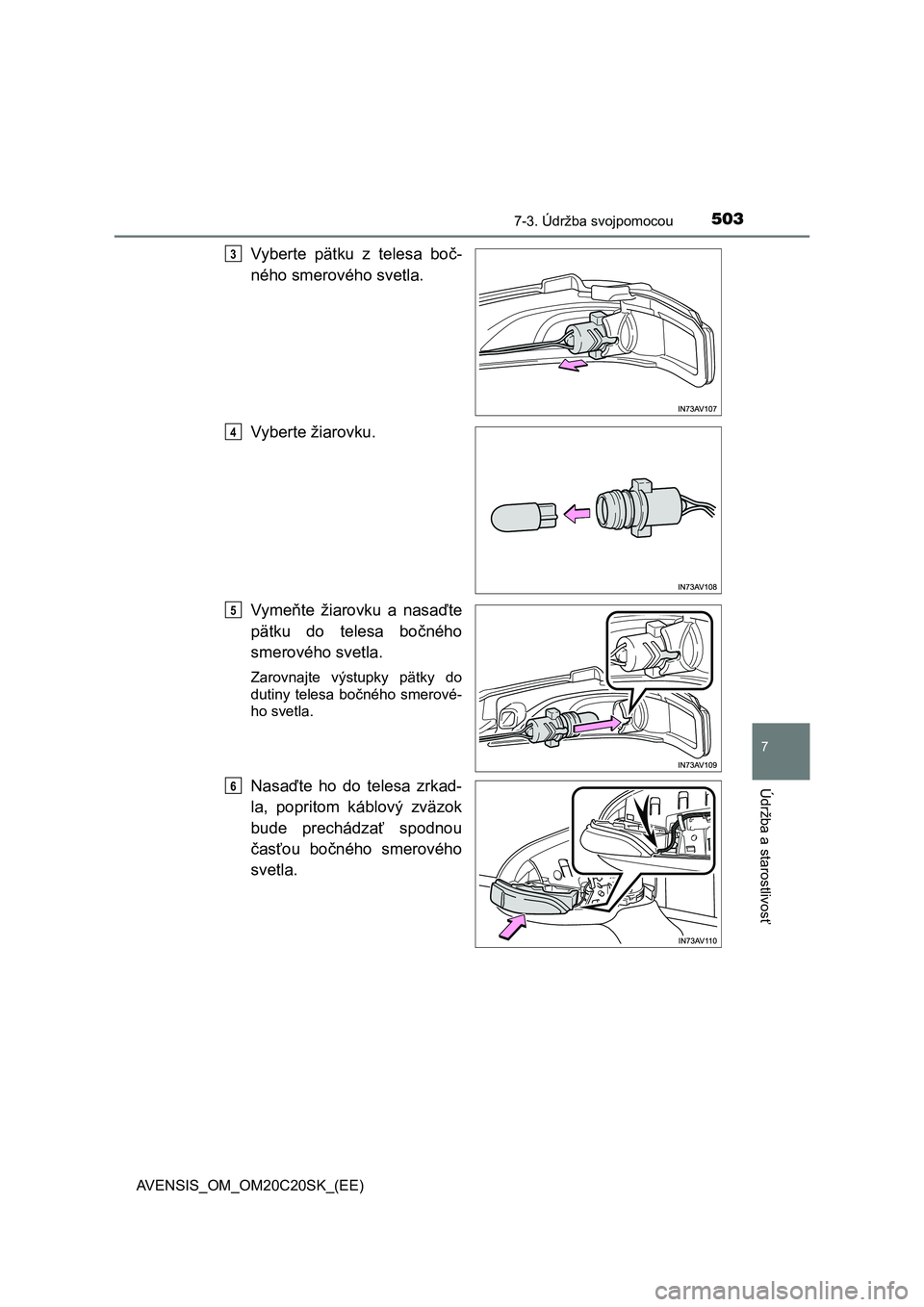

Vyberte pätku z telesa boč-
ného smerového svetla.
Vyberte žiarovku.
Vymeňte žiarovku a nasaďte
pätku do telesa bočného
smerového svetla.
Zarovnajte výstupky pätky do
dutiny telesa bočného smerové-
ho svetla.
Nasaďte ho do telesa zrkad-
la, popritom káblový zväzok
bude prechádzať spodnou
časťou bočného smerového
svetla.
3
4
5
6

5047-3. Údržba svojpomocou
AVENSIS_OM_OM20C20SK_(EE)

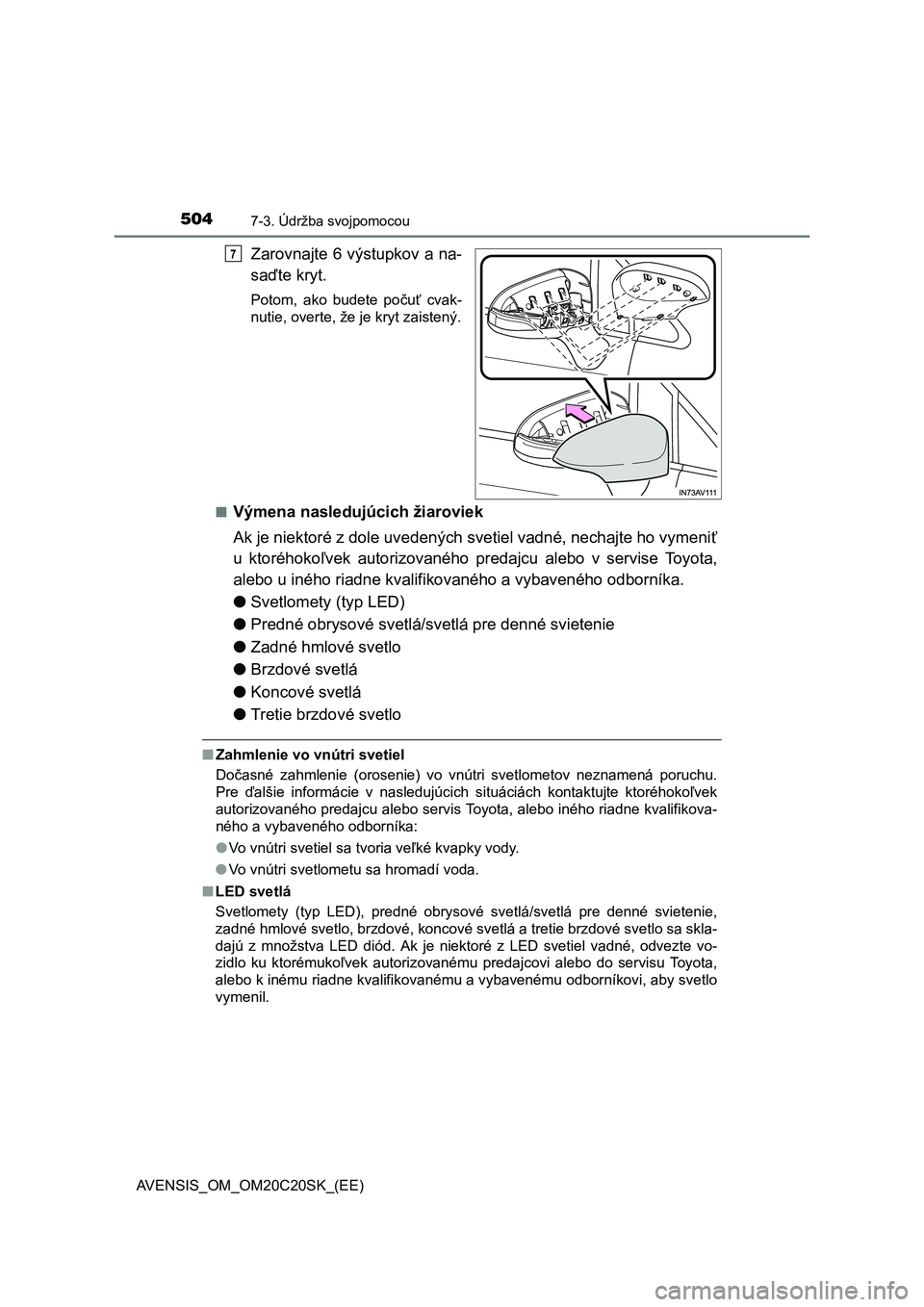

Zarovnajte 6 výstupkov a na-
saďte kryt.
Potom, ako budete počuť cvak-
nutie, overte, že je kryt zaistený.
■
Výmena nasledujúcich žiaroviek
Ak je niektoré z dole uvedených svetiel vadné, nechajte ho vymeniť
u ktoréhokoľvek autorizovaného predajcu alebo v servise Toyota,
alebo u iného riadne kvalifikovaného a vybaveného odborníka.
●Svetlomety (typ LED)
●Predné obrysové svetlá/svetlá pre denné svietenie
●Zadné hmlové svetlo
●Brzdové svetlá
●Koncové svetlá
●Tretie brzdové svetlo
■Zahmlenie vo vnútri svetiel
Dočasné zahmlenie (orosenie) vo vnútri svetlometov neznamená poruchu.
Pre ďalšie informácie v nasledujúcich situáciách kontaktujte ktoréhokoľvek
autorizovaného predajcu alebo servis Toyota, alebo iného riadne kvalifikova-
ného a vybaveného odborníka:
●Vo vnútri svetiel sa tvoria veľké kvapky vody.
●Vo vnútri svetlometu sa hromadí voda.
■LED svetlá
Svetlomety (typ LED), predné obrysové svetlá/svetlá pre denné svietenie,
zadné hmlové svetlo, brzdové, koncové svetlá a tretie brzdové svetlo sa skla-
dajú z množstva LED diód. Ak je niektoré z LED svetiel vadné, odvezte vo-
zidlo ku ktorémukoľvek autorizovanému predajcovi alebo do servisu Toyota,
alebo k inému riadne kvalifikovanému a vybavenému odborníkovi, aby svetlo
vymenil.
7
