2016 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

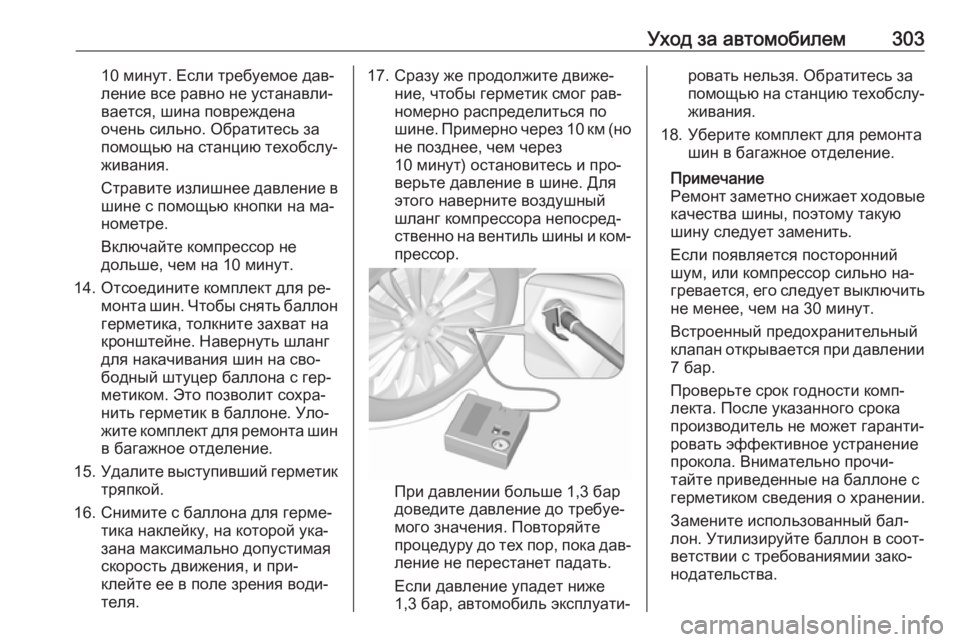

Уход за автомобилем30310 минут. Если требуемое дав‐
ление все равно не устанавли‐ вается, шина повреждена
очень сильно. Обратитесь за
помощью на станцию техобслу‐ живания.
Стравите излишнее давление в
шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не дольше, чем на 10 минут.
14. Отсоедините комплект для ре‐ монта шин. Чтобы снять баллонгерметика, толкните захват на
кронштейне. Навернуть шланг
для накачивания шин на сво‐
бодный штуцер баллона с гер‐
метиком. Это позволит сохра‐
нить герметик в баллоне. Уло‐
жите комплект для ремонта шин
в багажное отделение.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой ука‐
зана максимально допустимая
скорость движения, и при‐
клейте ее в поле зрения води‐
теля.17. Сразу же продолжите движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. Примерно через 10 км (но
не позднее, чем через
10 минут) остановитесь и про‐
верьте давление в шине. Для
этого наверните воздушный
шланг компрессора непосред‐
ственно на вентиль шины и ком‐ прессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока дав‐
ление не перестанет падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью на станцию техобслу‐ живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении
7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.

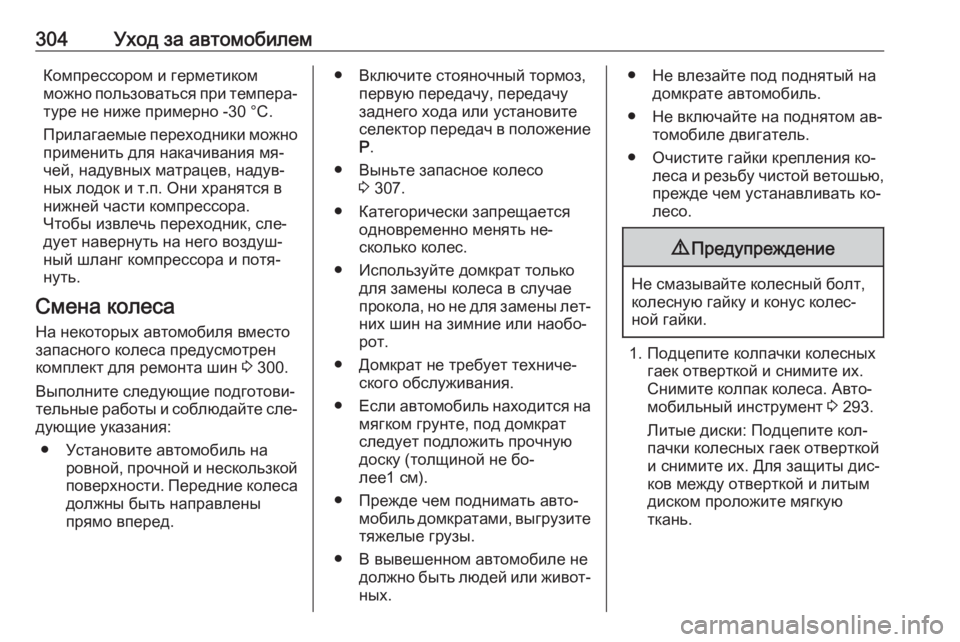

304Уход за автомобилемКомпрессором и герметиком
можно пользоваться при темпера‐
туре не ниже примерно -30 °C.
Прилагаемые переходники можно применить для накачивания мя‐
чей, надувных матрацев, надув‐ ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐
нуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 300.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.● Включите стояночный тормоз,
первую передачу, передачу
заднего хода или установите
селектор передач в положение
Р .
● Выньте запасное колесо 3 307.
● Категорически запрещается одновременно менять не‐
сколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены лет‐ них шин на зимние или наобо‐
рот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не бо‐
лее1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.● Не влезайте под поднятый на домкрате автомобиль.
● Не включайте на поднятом ав‐ томобиле двигатель.
● Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,прежде чем устанавливать ко‐
лесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колпак колеса. Авто‐
мобильный инструмент 3 293.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.

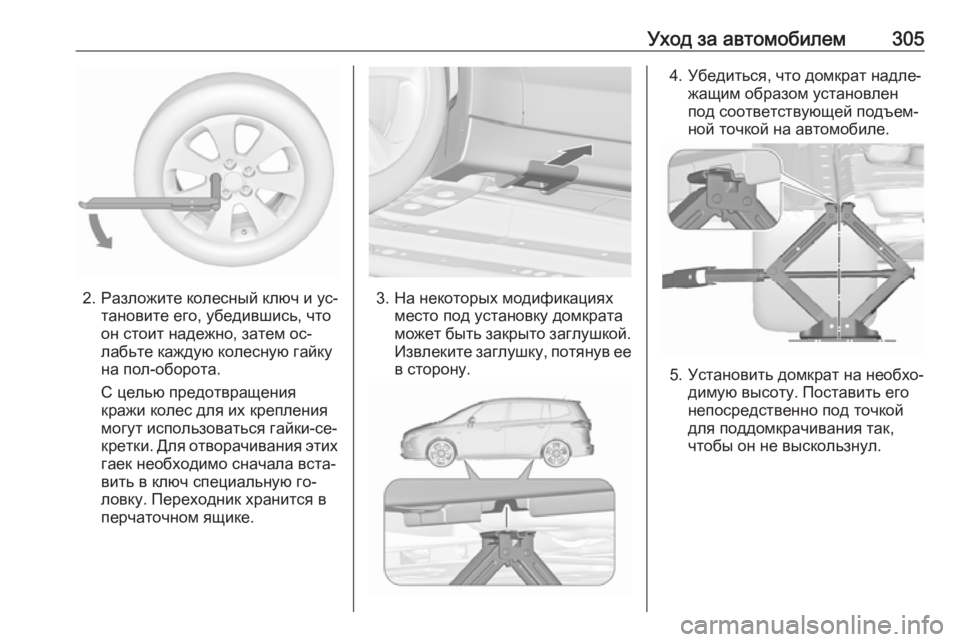

Уход за автомобилем305
2. Разложите колесный ключ и ус‐тановите его, убедившись, что
он стоит надежно, затем ос‐
лабьте каждую колесную гайку
на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для отворачивания этих
гаек необходимо сначала вста‐
вить в ключ специальную го‐
ловку. Переходник хранится в
перчаточном ящике.3. На некоторых модификациях место под установку домкрата
может быть закрыто заглушкой. Извлеките заглушку, потянув еев сторону.
4. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
5. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.

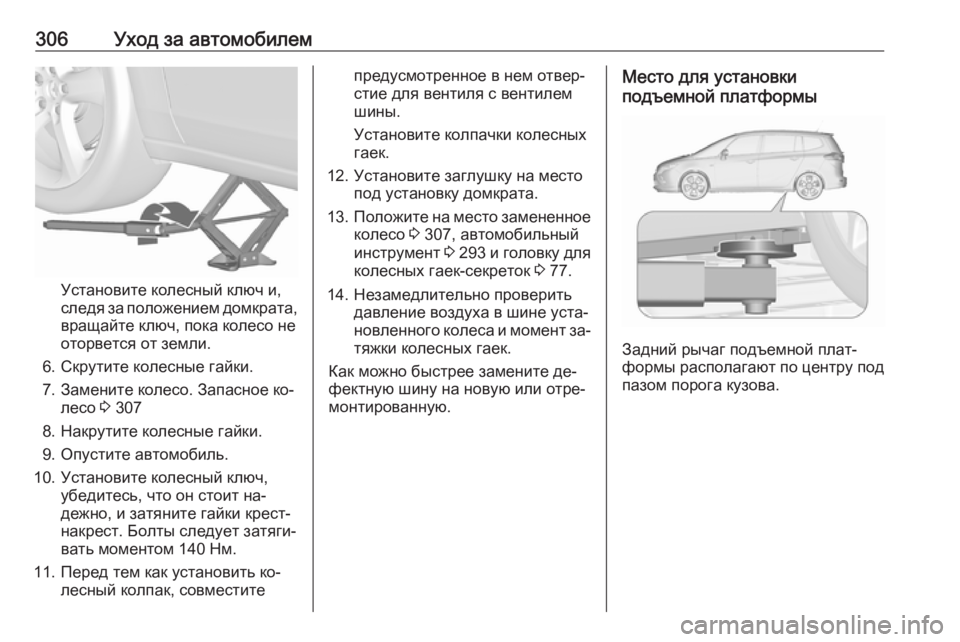

306Уход за автомобилем
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
6. Скрутите колесные гайки.
7. Замените колесо. Запасное ко‐ лесо 3 307
8. Накрутите колесные гайки. 9. Опустите автомобиль.
10. Установите колесный ключ, убедитесь, что он стоит на‐
дежно, и затяните гайки крест-
накрест. Болты следует затяги‐
вать моментом 140 Нм.
11. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
12. Установите заглушку на место под установку домкрата.
13. Положите на место замененное
колесо 3 307, автомобильный
инструмент 3 293 и головку для
колесных гаек-секреток 3 77.
14. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐ тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.Место для установки
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.

Уход за автомобилем307
Передний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐ цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже
если это не указано на маркировке.
Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо находится в от‐ секе под полом автомобиля.
1. Откройте вещевой ящик в ба‐ гажном отделении 3 293.
2. Снять обе крышки с шестигран‐
ных болтов.
3. Установите баллонный ключ на один из болтов с шестигранной
головкой и поворачивайте его
против часовой стрелки, пока
не почувствуете заметное со‐
противление.
4. Аналогично отвернуть другой шестигранный болт.

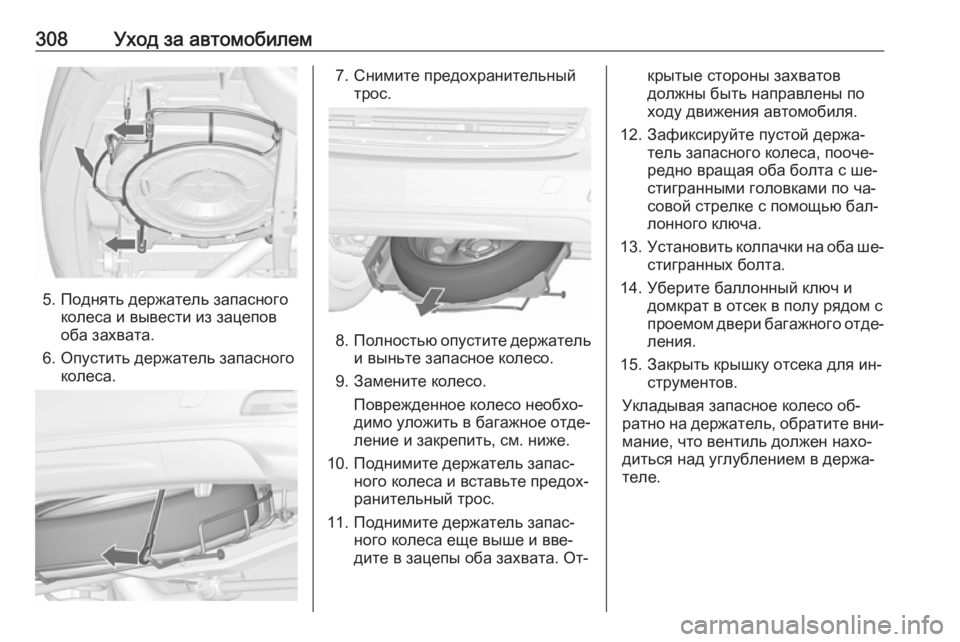

308Уход за автомобилем
5. Поднять держатель запасногоколеса и вывести из зацепов
оба захвата.
6. Опустить держатель запасного колеса.
7. Снимите предохранительный трос.
8.Полностью опустите держатель
и выньте запасное колесо.
9. Замените колесо. Поврежденное колесо необхо‐
димо уложить в багажное отде‐
ление и закрепить, см. ниже.
10. Поднимите держатель запас‐ ного колеса и вставьте предох‐
ранительный трос.
11. Поднимите держатель запас‐ ного колеса еще выше и вве‐
дите в зацепы оба захвата. От‐
крытые стороны захватов
должны быть направлены по
ходу движения автомобиля.
12. Зафиксируйте пустой держа‐ тель запасного колеса, пооче‐
редно вращая оба болта с ше‐
стигранными головками по ча‐
совой стрелке с помощью бал‐
лонного ключа.
13. Установить колпачки на оба ше‐
стигранных болта.
14. Уберите баллонный ключ и домкрат в отсек в полу рядом с
проемом двери багажного отде‐ ления.
15. Закрыть крышку отсека для ин‐ струментов.
Укладывая запасное колесо об‐
ратно на держатель, обратите вни‐
мание, что вентиль должен нахо‐
диться над углублением в держа‐
теле.

Уход за автомобилем309Хранение поврежденногоколеса в багажном отделении
Держатель запасного колеса поз‐
воляет укладывать в него только
шины, имеющие такой же размер,
как и запасное колесо.
Если поврежденное колесо шире
запасного, его необходимо убрать
в багажное отделение и закрепить
ремнем. Автомобильный инстру‐
мент 3 293.
Сиденья третьего ряда необхо‐
димо сложить 3 90.
1. Уложите колесо возле левой стенки багажного отделения.2. Проденьте петлю ремня через переднюю левую проушину.
3. Вставить крючок на конце кре‐ пежного ремня в петлю на дру‐гом его конце и натянуть ре‐
мень так, чтобы он был надежно
прикреплен к проушине.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Закрепите крюк на заднюю про‐
ушину.
6. Натянуть крепежный ремень с помощью пряжки.
9 Опасность
Если в багажное отделение уло‐
жено поврежденное полнораз‐
мерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните домкрат и ин‐
струменты в соответствующих
отсеках в закрепленном поло‐ жении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.

310Уход за автомобилемВременное запасное колесоИспользование временного запас‐
ного колеса может отрицательно
сказаться на управляемости авто‐
мобиля. Как можно быстрее заме‐
ните дефектную шину на новую или
отремонтированную.
Разрешается устанавливать
только одно временное запасное
колесо. Не следует превышать ско‐ рость более 80 км/ч. Повороты сле‐ дует проходить на небольшой ско‐
рости. Не пользуйтесь таким коле‐
сом длительное время.
В случае прокола шины заднего ко‐
леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 300.Запасное колесо с
направленным рисунком
протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.
Для шин, вращающихся в противо‐
положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Как можно быст‐
рее замените дефектную шину
на новую или отремонтирован‐ ную.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐ ства быстрой зарядки.
Если аккумуляторная батарея
(АКБ) разрядилась, то двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
