2016 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

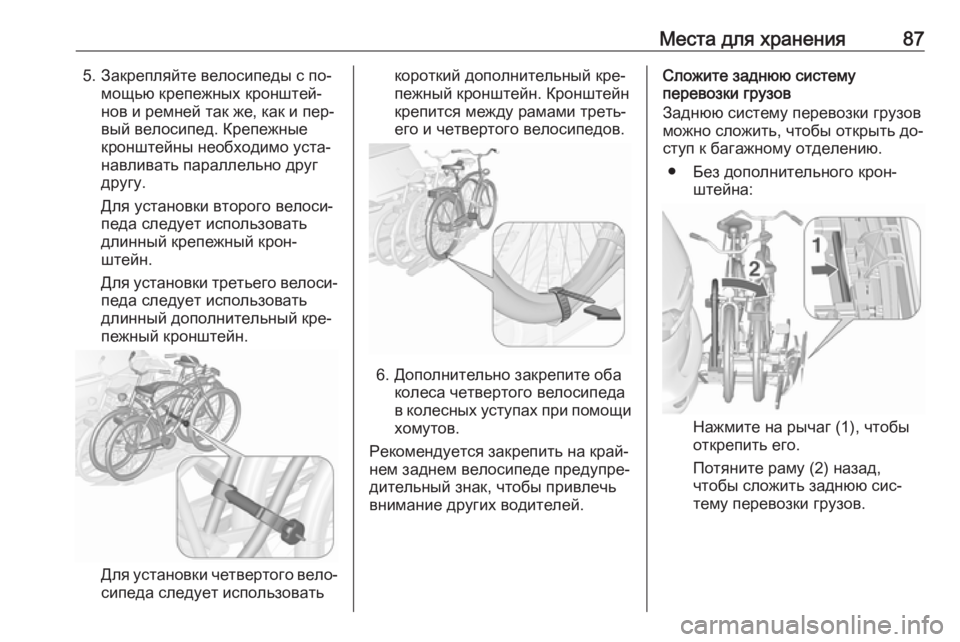

Места для хранения875. Закрепляйте велосипеды с по‐мощью крепежных кронштей‐
нов и ремней так же, как и пер‐
вый велосипед. Крепежные
кронштейны необходимо уста‐
навливать параллельно друг
другу.
Для установки второго велоси‐
педа следует использовать
длинный крепежный крон‐
штейн.
Для установки третьего велоси‐ педа следует использовать
длинный дополнительный кре‐
пежный кронштейн.
Для установки четвертого вело‐
сипеда следует использовать
короткий дополнительный кре‐
пежный кронштейн. Кронштейн
крепится между рамами треть‐
его и четвертого велосипедов.
6. Дополнительно закрепите оба колеса четвертого велосипеда
в колесных уступах при помощи хомутов.
Рекомендуется закрепить на край‐
нем заднем велосипеде предупре‐
дительный знак, чтобы привлечь
внимание других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть до‐
ступ к багажному отделению.
● Без дополнительного крон‐ штейна:
Нажмите на рычаг (1), чтобы
открепить его.
Потяните раму (2) назад,
чтобы сложить заднюю сис‐
тему перевозки грузов.

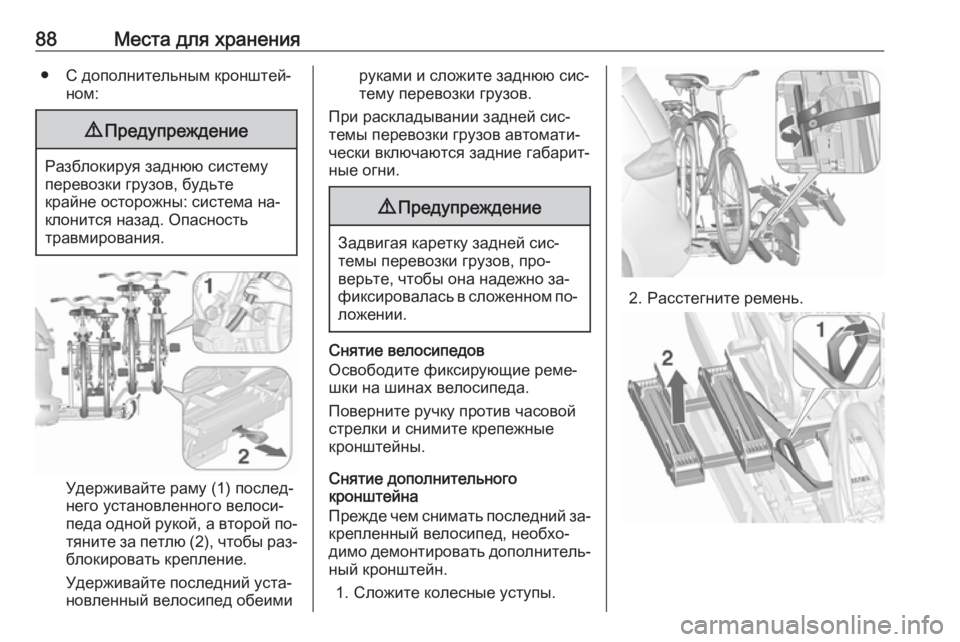

88Места для хранения● С дополнительным кронштей‐ном:9Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система на‐
клонится назад. Опасность
травмирования.
Удерживайте раму (1) послед‐
него установленного велоси‐
педа одной рукой, а второй по‐
тяните за петлю (2), чтобы раз‐ блокировать крепление.
Удерживайте последний уста‐
новленный велосипед обеими
руками и сложите заднюю сис‐
тему перевозки грузов.
При раскладывании задней сис‐
темы перевозки грузов автомати‐
чески включаются задние габарит‐
ные огни.9 Предупреждение
Задвигая каретку задней сис‐
темы перевозки грузов, про‐
верьте, чтобы она надежно за‐
фиксировалась в сложенном по‐ ложении.
Снятие велосипедов
Освободите фиксирующие реме‐
шки на шинах велосипеда.
Поверните ручку против часовой
стрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
Прежде чем снимать последний за‐
крепленный велосипед, необхо‐
димо демонтировать дополнитель‐ ный кронштейн.
1. Сложите колесные уступы.
2. Расстегните ремень.

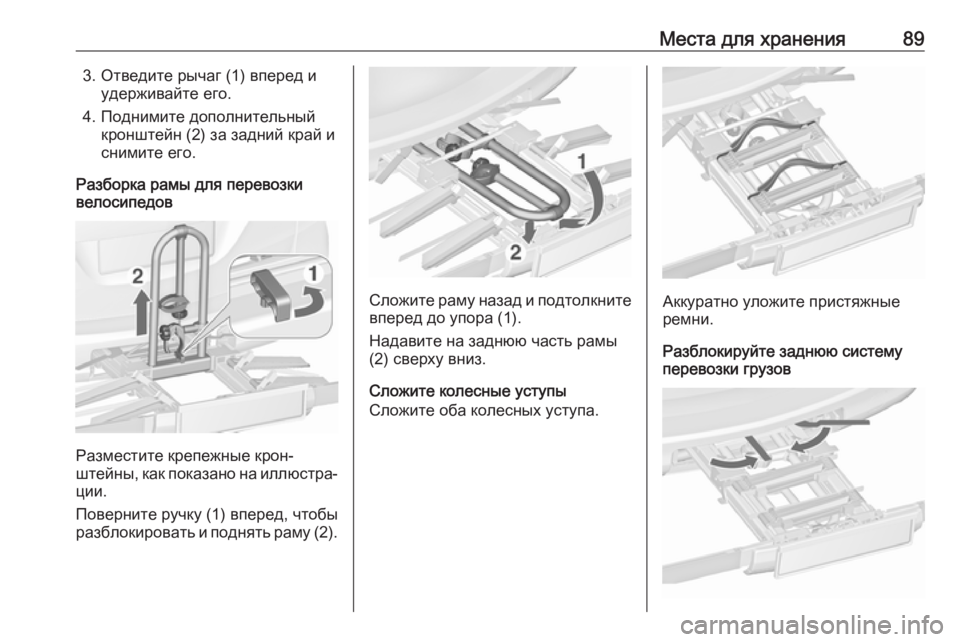

Места для хранения893. Отведите рычаг (1) вперед иудерживайте его.
4. Поднимите дополнительный кронштейн (2) за задний край иснимите его.
Разборка рамы для перевозки
велосипедов
Разместите крепежные крон‐
штейны, как показано на иллюстра‐
ции.
Поверните ручку (1) вперед, чтобы
разблокировать и поднять раму (2).
Сложите раму назад и подтолкните
вперед до упора (1).
Надавите на заднюю часть рамы
(2) сверху вниз.
Сложите колесные уступы
Сложите оба колесных уступа.Аккуратно уложите пристяжные
ремни.
Разблокируйте заднюю систему перевозки грузов

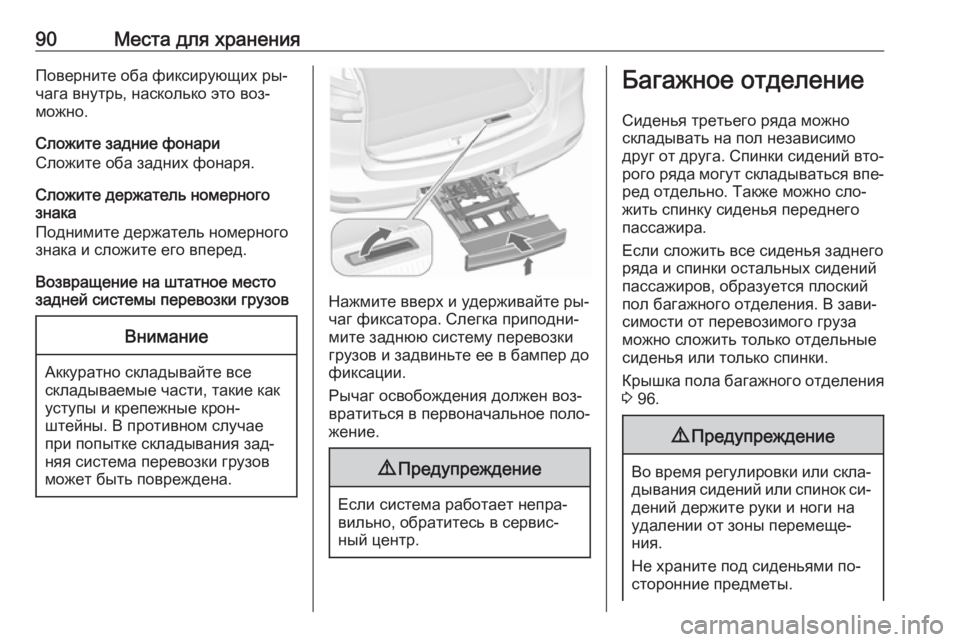

90Места для храненияПоверните оба фиксирующих ры‐
чага внутрь, насколько это воз‐
можно.
Сложите задние фонари
Сложите оба задних фонаря.
Сложите держатель номерного
знака
Поднимите держатель номерного
знака и сложите его вперед.
Возвращение на штатное место
задней системы перевозки грузовВнимание
Аккуратно складывайте все
складываемые части, такие как
уступы и крепежные крон‐
штейны. В противном случае
при попытке складывания зад‐
няя система перевозки грузов
может быть повреждена.
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите заднюю систему перевозки
грузов и задвиньте ее в бампер до
фиксации.
Рычаг освобождения должен воз‐
вратиться в первоначальное поло‐
жение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐ ный центр.
Багажное отделение
Сиденья третьего ряда можно
складывать на пол независимо
друг от друга. Спинки сидений вто‐ рого ряда могут складываться впе‐
ред отдельно. Также можно сло‐
жить спинку сиденья переднего
пассажира.
Если сложить все сиденья заднего
ряда и спинки остальных сидений
пассажиров, образуется плоский
пол багажного отделения. В зави‐
симости от перевозимого груза
можно сложить только отдельные
сиденья или только спинки.
Крышка пола багажного отделения 3 96.9 Предупреждение
Во время регулировки или скла‐
дывания сидений или спинок си‐
дений держите руки и ноги на
удалении от зоны перемеще‐
ния.
Не храните под сиденьями по‐
сторонние предметы.

Места для хранения91Начинать движение следует
только если все ремни безопас‐
ности пристегнуты, а спинки си‐ дений зафиксированы.Внимание
Прежде чем устанавливать или
складывать сиденья, необхо‐
димо демонтировать все с боко‐ вых направляющих и отсоеди‐
нить от крепежных проушин.
Крепежные проушины необхо‐
димо сложить.

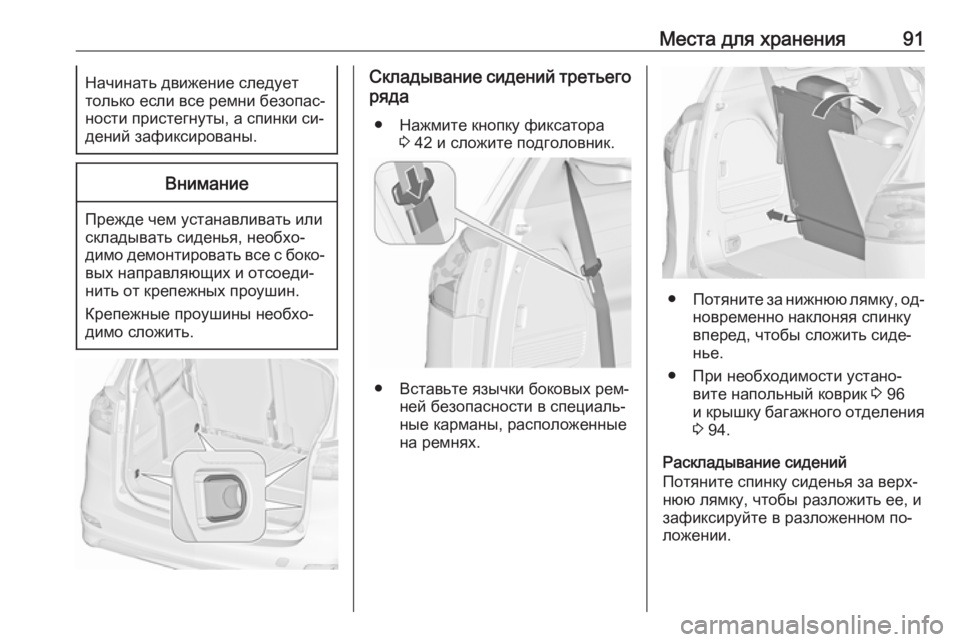

Складывание сидений третьего
ряда
● Нажмите кнопку фиксатора 3 42 и сложите подголовник.
● Вставьте язычки боковых рем‐
ней безопасности в специаль‐
ные карманы, расположенные
на ремнях.
● Потяните за нижнюю лямку, од‐
новременно наклоняя спинку
вперед, чтобы сложить сиде‐
нье.
● При необходимости устано‐ вите напольный коврик 3 96
и крышку багажного отделения 3 94.
Раскладывание сидений
Потяните спинку сиденья за верх‐
нюю лямку, чтобы разложить ее, и зафиксируйте в разложенном по‐ложении.

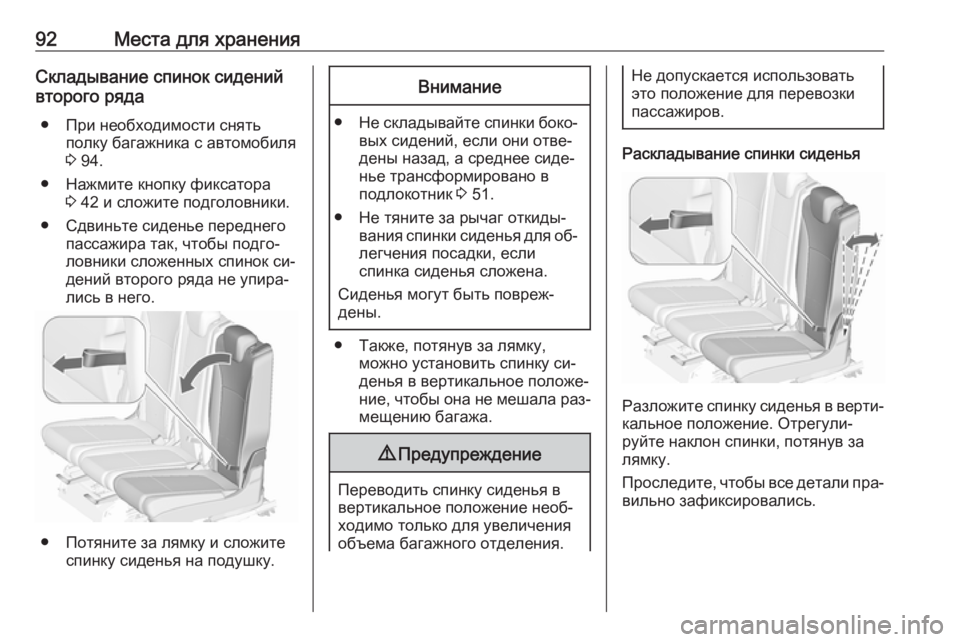

92Места для храненияСкладывание спинок сидений
второго ряда
● При необходимости снять полку багажника с автомобиля
3 94.
● Нажмите кнопку фиксатора 3 42 и сложите подголовники.
● Сдвиньте сиденье переднего пассажира так, чтобы подго‐
ловники сложенных спинок си‐
дений второго ряда не упира‐
лись в него.
● Потяните за лямку и сложите спинку сиденья на подушку.
Внимание
● Не складывайте спинки боко‐
вых сидений, если они отве‐
дены назад, а среднее сиде‐
нье трансформировано в
подлокотник 3 51.
● Не тяните за рычаг откиды‐ вания спинки сиденья для об‐легчения посадки, если
спинка сиденья сложена.
Сиденья могут быть повреж‐
дены.
● Также, потянув за лямку, можно установить спинку си‐
денья в вертикальное положе‐ ние, чтобы она не мешала раз‐ мещению багажа.
9 Предупреждение
Переводить спинку сиденья в
вертикальное положение необ‐
ходимо только для увеличения
объема багажного отделения.
Не допускается использовать
это положение для перевозки
пассажиров.
Раскладывание спинки сиденья
Разложите спинку сиденья в верти‐
кальное положение. Отрегули‐
руйте наклон спинки, потянув за
лямку.
Проследите, чтобы все детали пра‐ вильно зафиксировались.

Места для хранения939Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут на‐
дежно зафиксированы в штат‐
ном положении. В противном
случае существует опасность
личной травмы, повреждения
груза или автомобиля в случае
резкого торможения или столк‐
новения.

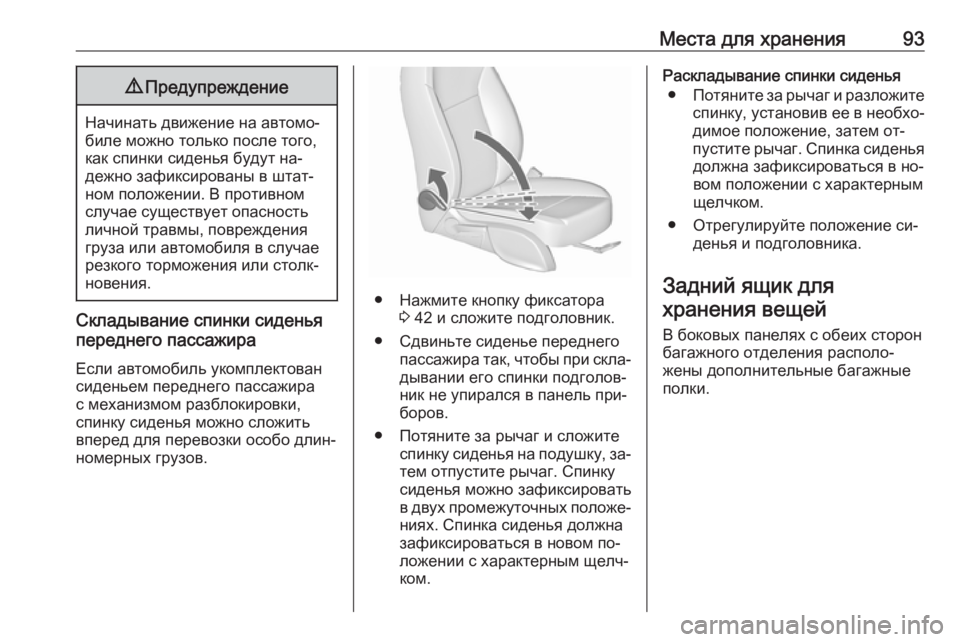

Складывание спинки сиденья
переднего пассажира
Если автомобиль укомплектован
сиденьем переднего пассажира
с механизмом разблокировки,
спинку сиденья можно сложить
вперед для перевозки особо длин‐
номерных грузов.
● Нажмите кнопку фиксатора 3 42 и сложите подголовник.
● Сдвиньте сиденье переднего пассажира так, чтобы при скла‐
дывании его спинки подголов‐
ник не упирался в панель при‐
боров.
● Потяните за рычаг и сложите спинку сиденья на подушку, за‐тем отпустите рычаг. Спинку
сиденья можно зафиксировать
в двух промежуточных положе‐ ниях. Спинка сиденья должна
зафиксироваться в новом по‐ложении с характерным щелч‐
ком.
Раскладывание спинки сиденья
● Потяните за рычаг и разложите
спинку, установив ее в необхо‐
димое положение, затем от‐
пустите рычаг. Спинка сиденья должна зафиксироваться в но‐
вом положении с характерным
щелчком.
● Отрегулируйте положение си‐ денья и подголовника.
Задний ящик для
хранения вещей
В боковых панелях с обеих сторон
багажного отделения располо‐
жены дополнительные багажные
полки.

94Места для хранения

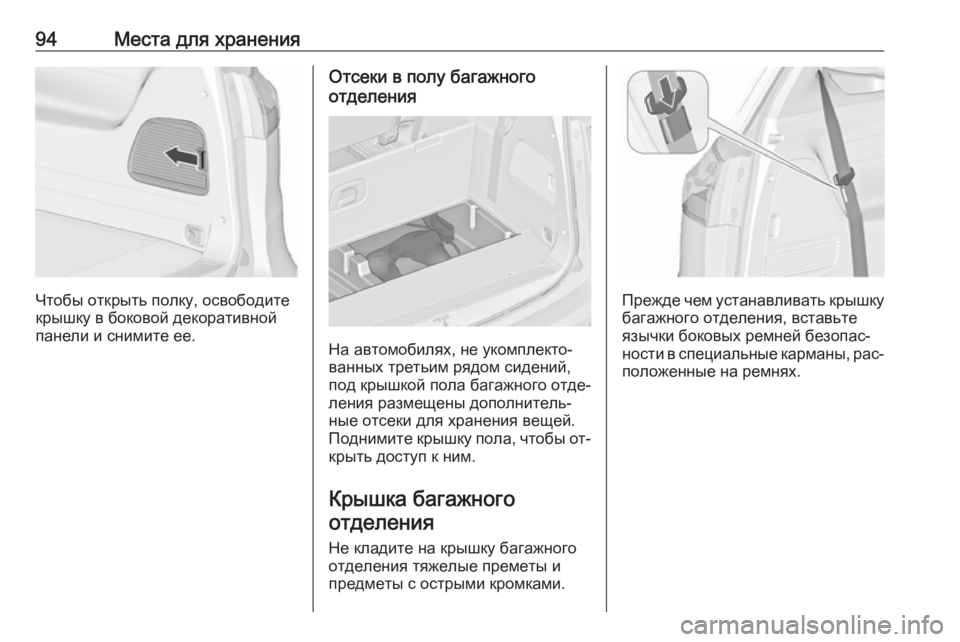

Чтобы открыть полку, освободите
крышку в боковой декоративной
панели и снимите ее.
Отсеки в полу багажного
отделения
На автомобилях, не укомплекто‐
ванных третьим рядом сидений,
под крышкой пола багажного отде‐
ления размещены дополнитель‐
ные отсеки для хранения вещей.
Поднимите крышку пола, чтобы от‐
крыть доступ к ним.
Крышка багажного отделения
Не кладите на крышку багажного
отделения тяжелые преметы и
предметы с острыми кромками.
Прежде чем устанавливать крышку багажного отделения, вставьте
язычки боковых ремней безопас‐
ности в специальные карманы, рас‐
положенные на ремнях.
