2016 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

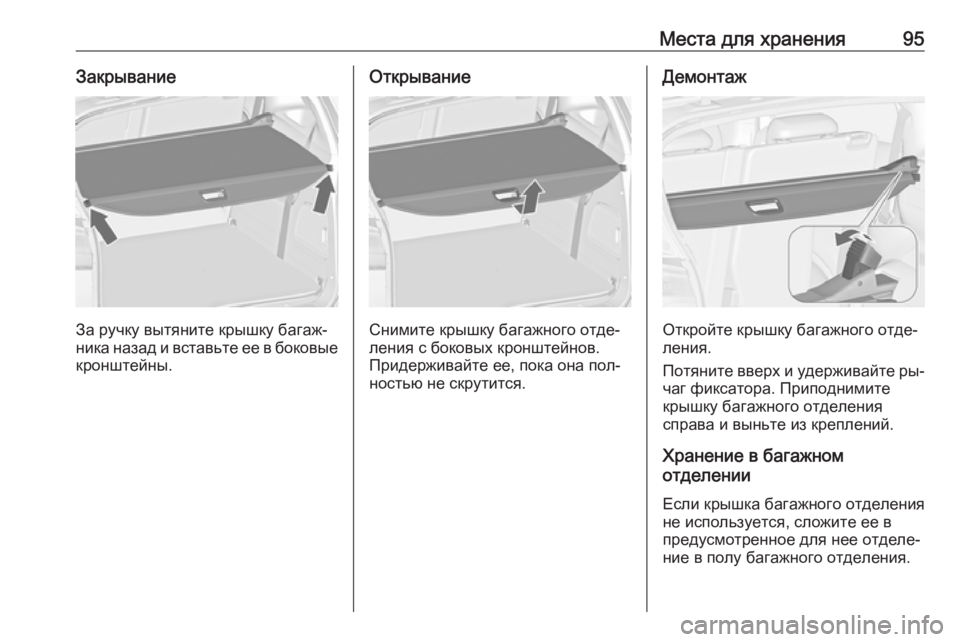

Места для хранения95Закрывание
За ручку вытяните крышку багаж‐
ника назад и вставьте ее в боковые
кронштейны.
Открывание
Снимите крышку багажного отде‐
ления с боковых кронштейнов.
Придерживайте ее, пока она пол‐
ностью не скрутится.
Демонтаж
Откройте крышку багажного отде‐
ления.
Потяните вверх и удерживайте ры‐
чаг фиксатора. Приподнимите
крышку багажного отделения
справа и выньте из креплений.
Хранение в багажном
отделении
Если крышка багажного отделения не используется, сложите ее в предусмотренное для нее отделе‐
ние в полу багажного отделения.

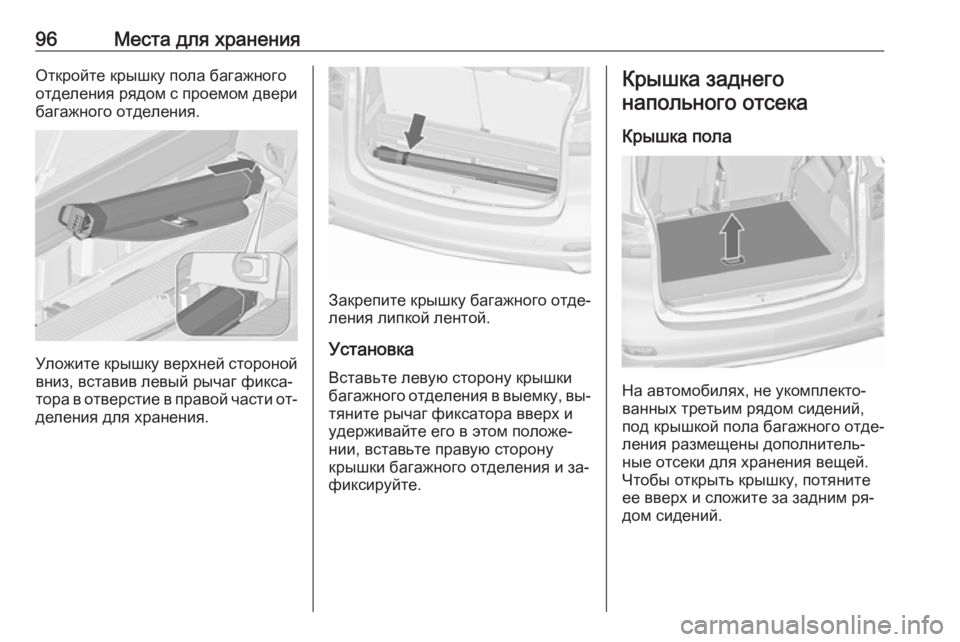

96Места для храненияОткройте крышку пола багажного
отделения рядом с проемом двери багажного отделения.
Уложите крышку верхней стороной вниз, вставив левый рычаг фикса‐
тора в отверстие в правой части от‐
деления для хранения.
Закрепите крышку багажного отде‐ ления липкой лентой.
Установка
Вставьте левую сторону крышки
багажного отделения в выемку, вы‐ тяните рычаг фиксатора вверх и
удерживайте его в этом положе‐
нии, вставьте правую сторону
крышки багажного отделения и за‐
фиксируйте.
Крышка заднего
напольного отсека
Крышка пола
На автомобилях, не укомплекто‐
ванных третьим рядом сидений,
под крышкой пола багажного отде‐
ления размещены дополнитель‐
ные отсеки для хранения вещей.
Чтобы открыть крышку, потяните
ее вверх и сложите за задним ря‐
дом сидений.

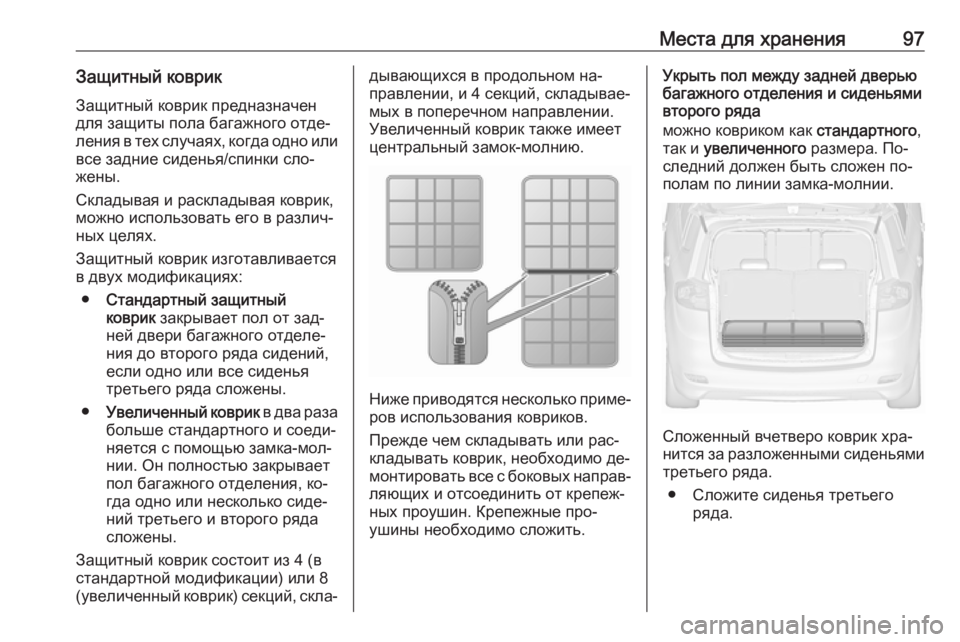

Места для хранения97Защитный коврикЗащитный коврик предназначен
для защиты пола багажного отде‐
ления в тех случаях, когда одно или все задние сиденья/спинки сло‐
жены.
Складывая и раскладывая коврик,
можно использовать его в различ‐
ных целях.
Защитный коврик изготавливается в двух модификациях:
● Стандартный защитный
коврик закрывает пол от зад‐
ней двери багажного отделе‐ ния до второго ряда сидений,
если одно или все сиденья
третьего ряда сложены.
● Увеличенный коврик в два раза
больше стандартного и соеди‐
няется с помощью замка-мол‐
нии. Он полностью закрывает
пол багажного отделения, ко‐
гда одно или несколько сиде‐
ний третьего и второго ряда
сложены.
Защитный коврик состоит из 4 (в
стандартной модификации) или 8
(увеличенный коврик) секций, скла‐дывающихся в продольном на‐
правлении, и 4 секций, складывае‐
мых в поперечном направлении.
Увеличенный коврик также имеет
центральный замок-молнию.
Ниже приводятся несколько приме‐ ров использования ковриков.
Прежде чем складывать или рас‐
кладывать коврик, необходимо де‐
монтировать все с боковых направ‐
ляющих и отсоединить от крепеж‐
ных проушин. Крепежные про‐
ушины необходимо сложить.
Укрыть пол между задней дверью
багажного отделения и сиденьями
второго ряда
можно ковриком как стандартного,
так и увеличенного размера. По‐
следний должен быть сложен по‐ полам по линии замка-молнии.
Сложенный вчетверо коврик хра‐
нится за разложенными сиденьями
третьего ряда.
● Сложите сиденья третьего ряда.

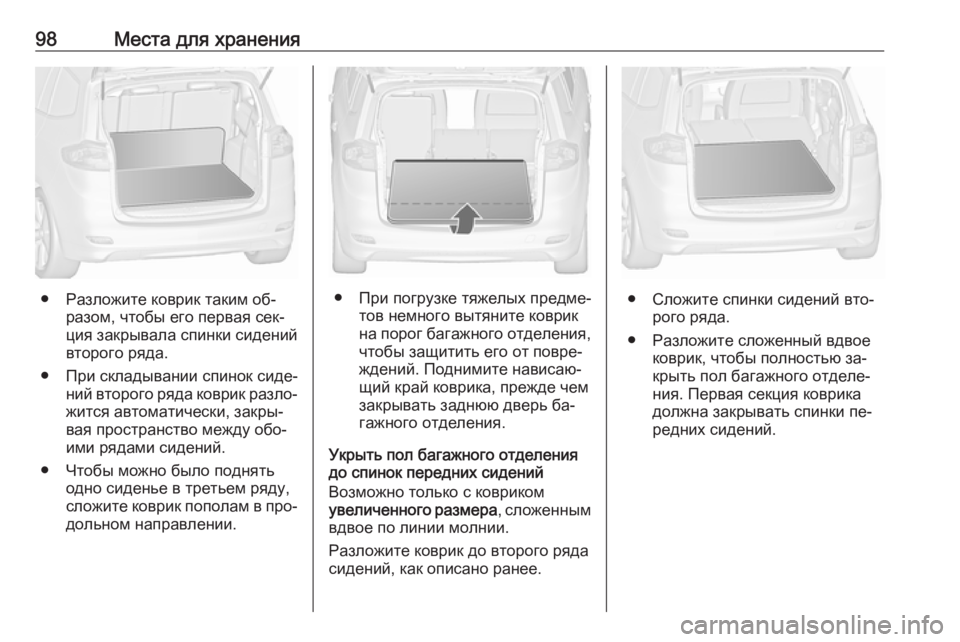

98Места для хранения
● Разложите коврик таким об‐разом, чтобы его первая сек‐
ция закрывала спинки сидений
второго ряда.
● При складывании спинок сиде‐ ний второго ряда коврик разло‐
жится автоматически, закры‐ вая пространство между обо‐
ими рядами сидений.
● Чтобы можно было поднять одно сиденье в третьем ряду,
сложите коврик пополам в про‐ дольном направлении.● При погрузке тяжелых предме‐ тов немного вытяните коврик
на порог багажного отделения,
чтобы защитить его от повре‐
ждений. Поднимите нависаю‐
щий край коврика, прежде чем
закрывать заднюю дверь ба‐
гажного отделения.
Укрыть пол багажного отделения
до спинок передних сидений
Возможно только с ковриком
увеличенного размера , сложенным
вдвое по линии молнии.
Разложите коврик до второго ряда
сидений, как описано ранее.● Сложите спинки сидений вто‐ рого ряда.
● Разложите сложенный вдвое коврик, чтобы полностью за‐
крыть пол багажного отделе‐
ния. Первая секция коврика
должна закрывать спинки пе‐
редних сидений.

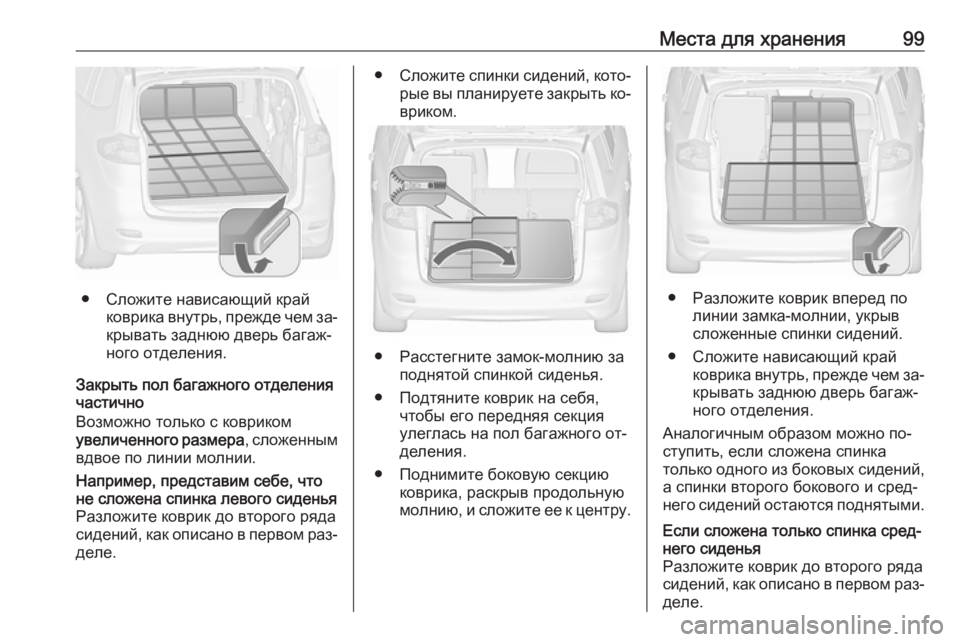

Места для хранения99
● Сложите нависающий крайковрика внутрь, прежде чем за‐крывать заднюю дверь багаж‐
ного отделения.
Закрыть пол багажного отделения частично
Возможно только с ковриком
увеличенного размера , сложенным
вдвое по линии молнии.
Например, представим себе, что
не сложена спинка левого сиденья
Разложите коврик до второго ряда
сидений, как описано в первом раз‐
деле.● Сложите спинки сидений, кото‐
рые вы планируете закрыть ко‐
вриком.
● Расстегните замок-молнию за поднятой спинкой сиденья.
● Подтяните коврик на себя, чтобы его передняя секция
улеглась на пол багажного от‐
деления.
● Поднимите боковую секцию коврика, раскрыв продольную
молнию, и сложите ее к центру.
● Разложите коврик вперед по линии замка-молнии, укрывсложенные спинки сидений.
● Сложите нависающий край коврика внутрь, прежде чем за‐крывать заднюю дверь багаж‐
ного отделения.
Аналогичным образом можно по‐ ступить, если сложена спинка
только одного из боковых сидений, а спинки второго бокового и сред‐
него сидений остаются поднятыми.
Если сложена только спинка сред‐
него сиденья
Разложите коврик до второго ряда
сидений, как описано в первом раз‐
деле.

100Места для хранения● Сложите спинку среднего си‐денья, которую вы планируете
закрыть ковриком.
● Раскройте замок-молнию за спинками обоих боковых сиде‐
ний.
● Подтяните коврик на себя, чтобы его передняя секция
улеглась на пол багажного от‐
деления.
● Поднимите обе крайние секции
коврика, расстегнув молнию, и сложите их к центру.
● Затем разложите меньшую верхнюю часть двойного ков‐
рика вперед, накрыв сложен‐
ную спинку центрального си‐
денья.
● Сложите нависающий край коврика внутрь, прежде чем за‐крывать заднюю дверь багаж‐
ного отделения.
На приведенных иллюстрациях по‐ казаны дополнительные варианты
использования коврика.Пример укладывания коврика для
перевозки длинномерных грузов,
например лыж.

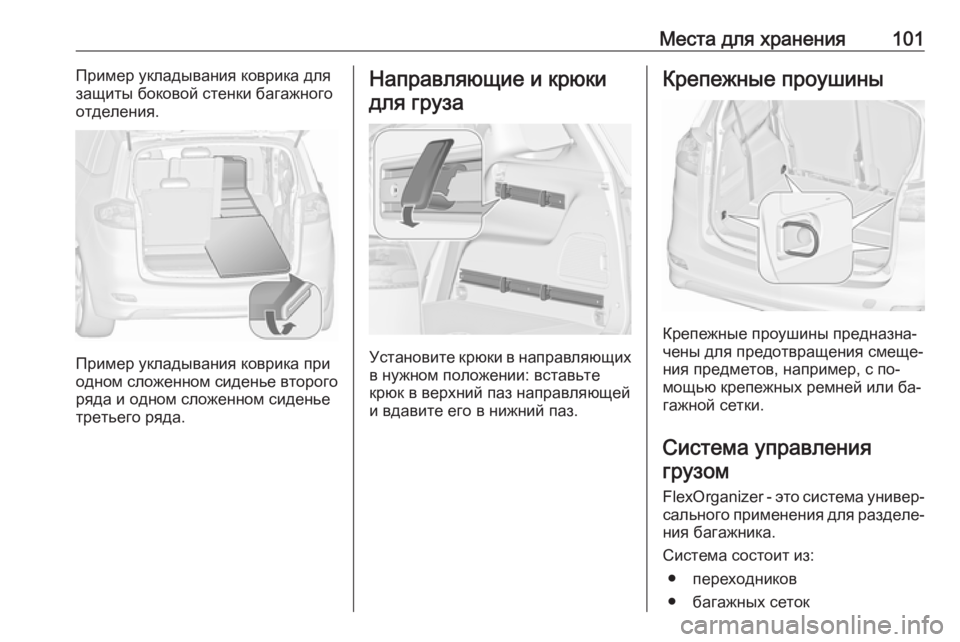

Места для хранения101Пример укладывания коврика для
защиты боковой стенки багажного
отделения.
Пример укладывания коврика при
одном сложенном сиденье второго ряда и одном сложенном сиденье
третьего ряда.
Направляющие и крюки
для груза
Установите крюки в направляющих в нужном положении: вставьте
крюк в верхний паз направляющей
и вдавите его в нижний паз.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Система управления грузом
FlexOrganizer - это система универ‐
сального применения для разделе‐
ния багажника.
Система состоит из: ● переходников
● багажных сеток

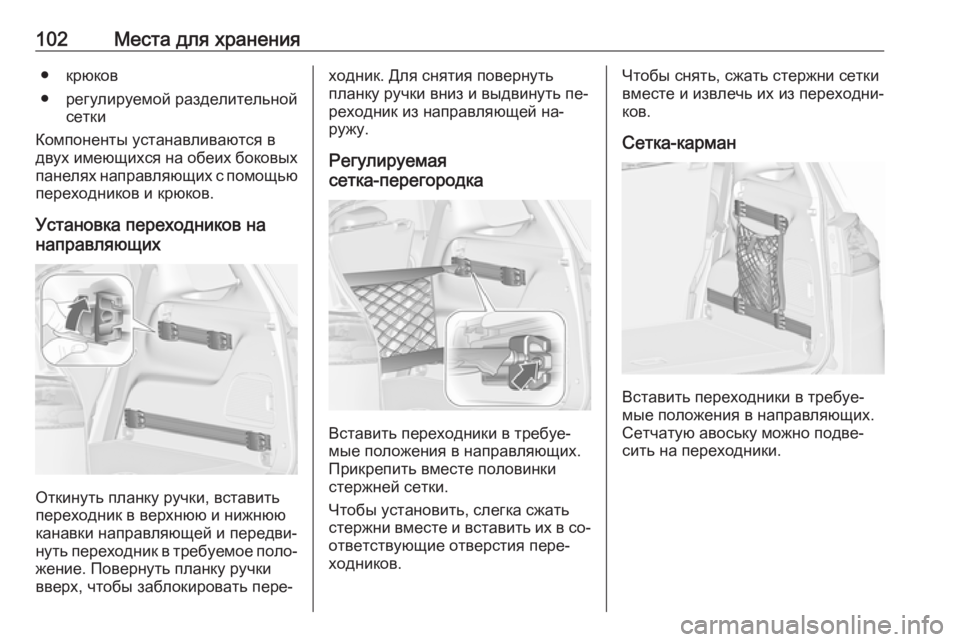

102Места для хранения● крюков
● регулируемой разделительной сетки
Компоненты устанавливаются в
двух имеющихся на обеих боковых
панелях направляющих с помощью переходников и крюков.
Установка переходников на
направляющих
Откинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая
сетка-перегородка
Вставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.
