2016 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

Сиденья, системы защиты71Места для установки детских кресел безопасности
Допустимые варианты крепления системы безопасности детей
Классификация по массе тела и
возрасту
На переднем пассажирском
сидении
На крайних
сиденьях
второго
рядаНа
среднем
сидении
второго
рядаНа
сиденьях
третьего
ряда
подушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кг
или примерно до 10 месяцевXU 1UXUГруппа 0+: до 13 кг
или примерно до 2 летXU 1UXUГруппа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 летXU 1UXUГруппа II: от 15 до 25 кг
или примерно от 3 до 7 летXXUXUГруппа III: от 22 до 36 кг
или примерно от 6 до 12 летXXUXU1:если детские кресла безопасности прикрепляют с помощью ремня безопасности сиденья с трехточечным креплением, необходимо переместить регулятор высоты в крайнее верхнее положение и убедиться, что ав‐
томобильный ремень безопасности сиденья проходит вперед от верхней точки анкерного крепления. Уста‐
новите спинку сиденья как можно ближе к вертикальному положению, чтобы обеспечить необходимое натя‐
жение ремня со стороны замка.U:универсально для использования с трехточечным ремнем безопасности.X:для этой весовой категории использование детских удерживающих устройств не разрешается.

72Сиденья, системы защитыДопустимые варианты крепления системы безопасности детей ISOFIX
Весовая категорияРазмерКрепление
На переднем
пассажирском
сиденииНа крайних
сиденьях
второго
рядаНа
среднем
сидении
второго
рядаНа
сиденьях
третьего
рядаГруппа 0: до 10 кг
или примерно до 10 месяцевEISO/R1XILXXГруппа 0+: до 13 кг
или примерно до 2 летEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXГруппа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 летDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXГруппа II: от 15 до 25 кг или примерно
от 3 до 7 летXILXXГруппа III: от 22 до 36 кг или
примерно от 6 до 12 летXILXX

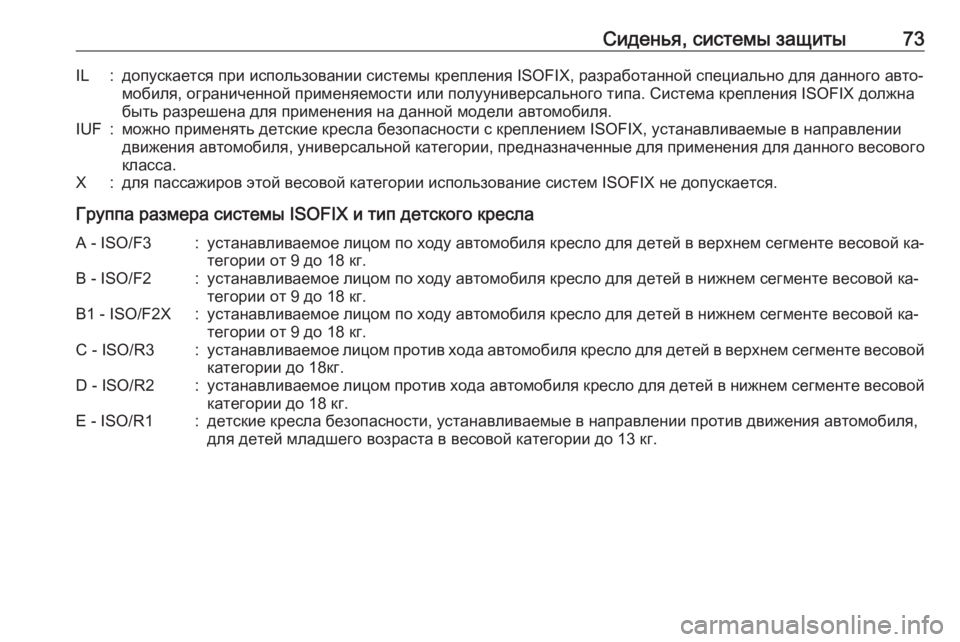

Сиденья, системы защиты73IL:допускается при использовании системы крепления ISOFIX, разработанной специально для данного авто‐мобиля, ограниченной применяемости или полууниверсального типа. Система крепления ISOFIX должна
быть разрешена для применения на данной модели автомобиля.IUF:можно применять детские кресла безопасности с креплением ISOFIX, устанавливаемые в направлении движения автомобиля, универсальной категории, предназначенные для применения для данного весового
класса.X:для пассажиров этой весовой категории использование систем ISOFIX не допускается.
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3:устанавливаемое лицом по ходу автомобиля кресло для детей в верхнем сегменте весовой ка‐ тегории от 9 до 18 кг.B - ISO/F2:устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой ка‐
тегории от 9 до 18 кг.B1 - ISO/F2X:устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой ка‐
тегории от 9 до 18 кг.C - ISO/R3:устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой категории до 18кг.D - ISO/R2:устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовой
категории до 18 кг.E - ISO/R1:детские кресла безопасности, устанавливаемые в направлении против движения автомобиля, для детей младшего возраста в весовой категории до 13 кг.

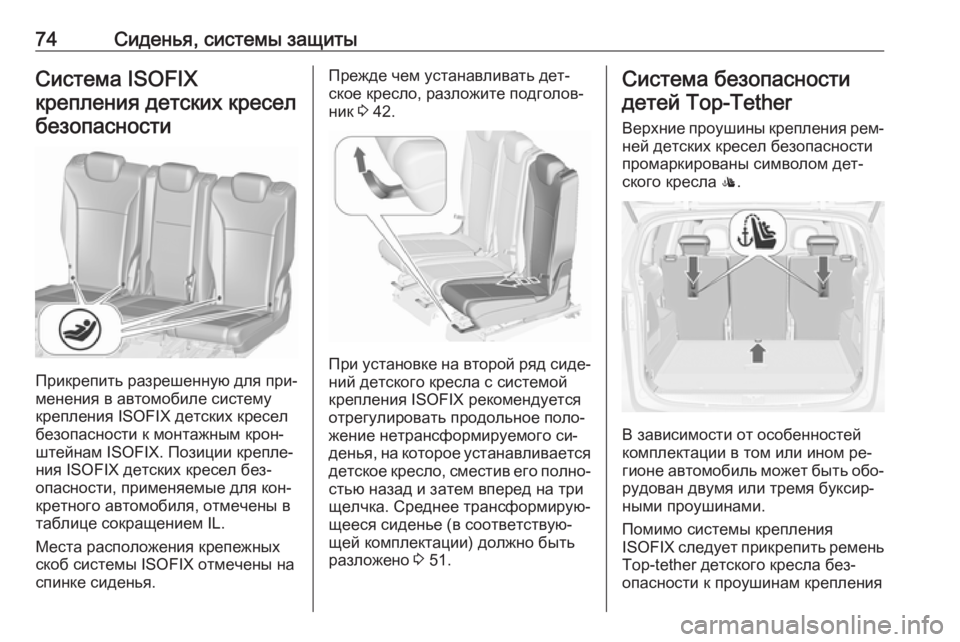

74Сиденья, системы защитыСистема ISOFIXкрепления детских креселбезопасности
Прикрепить разрешенную для при‐ менения в автомобиле систему
крепления ISOFIX детских кресел
безопасности к монтажным крон‐ штейнам ISOFIX. Позиции крепле‐
ния ISOFIX детских кресел без‐
опасности, применяемые для кон‐
кретного автомобиля, отмечены в
таблице сокращением IL.
Места расположения крепежных
скоб системы ISOFIX отмечены на
спинке сиденья.
Прежде чем устанавливать дет‐ ское кресло, разложите подголов‐
ник 3 42.
При установке на второй ряд сиде‐
ний детского кресла с системой
крепления ISOFIX рекомендуется
отрегулировать продольное поло‐
жение нетрансформируемого си‐
денья, на которое устанавливается детское кресло, сместив его полно‐
стью назад и затем вперед на три
щелчка. Среднее трансформирую‐
щееся сиденье (в соответствую‐
щей комплектации) должно быть
разложено 3 51.
Система безопасности
детей Top-Tether
Верхние проушины крепления рем‐
ней детских кресел безопасности
промаркированы символом дет‐
ского кресла :.
В зависимости от особенностей
комплектации в том или ином ре‐
гионе автомобиль может быть обо‐ рудован двумя или тремя буксир‐
ными проушинами.
Помимо системы крепления
ISOFIX следует прикрепить ремень
Top-tether детского кресла без‐
опасности к проушинам крепления

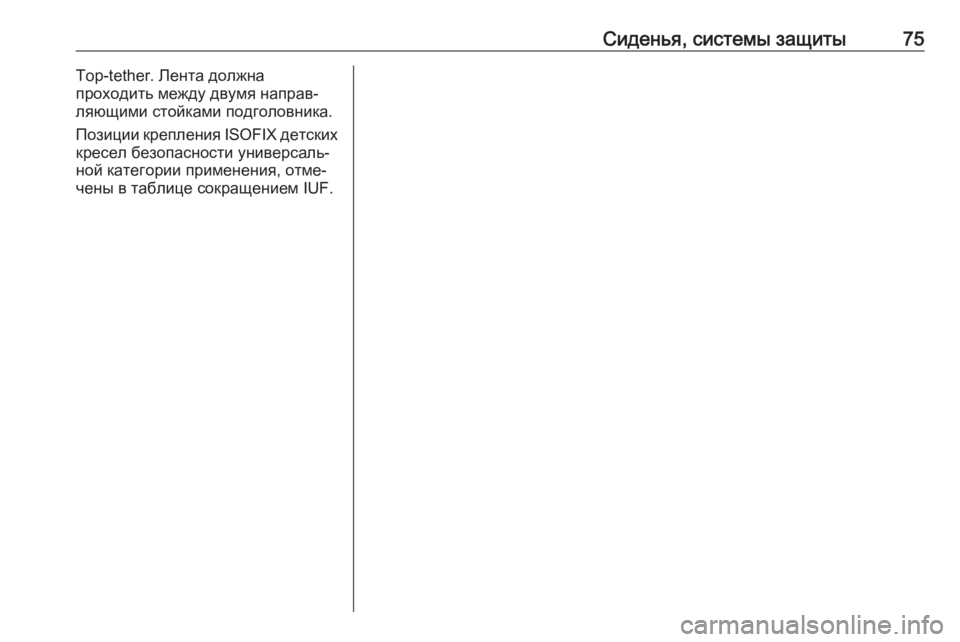

Сиденья, системы защиты75Top-tether. Лента должна
проходить между двумя направ‐
ляющими стойками подголовника.
Позиции крепления ISOFIX детских
кресел безопасности универсаль‐
ной категории применения, отме‐
чены в таблице сокращением IUF.

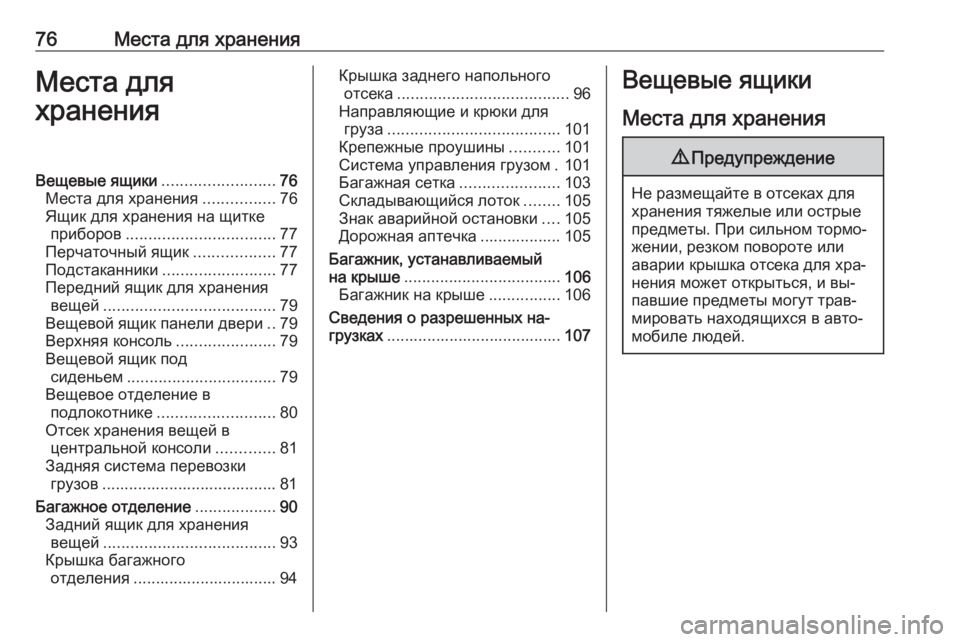

76Места для храненияМеста дляхраненияВещевые ящики .........................76
Места для хранения ................76
Ящик для хранения на щитке приборов ................................. 77
Перчаточный ящик ..................77
Подстаканники ......................... 77
Передний ящик для хранения вещей ...................................... 79
Вещевой ящик панели двери ..79
Верхняя консоль ......................79
Вещевой ящик под сиденьем ................................. 79
Вещевое отделение в подлокотнике .......................... 80
Отсек хранения вещей в центральной консоли .............81
Задняя система перевозки грузов ....................................... 81
Багажное отделение ..................90
Задний ящик для хранения вещей ...................................... 93
Крышка багажного отделения ................................ 94Крышка заднего напольногоотсека ...................................... 96
Направляющие и крюки для груза ...................................... 101
Крепежные проушины ...........101
Система управления грузом . 101
Багажная сетка ......................103
Складывающийся лоток ........105
Знак аварийной остановки ....105
Дорожная аптечка .................. 105
Багажник, устанавливаемый
на крыше ................................... 106
Багажник на крыше ................106
Сведения о разрешенных на‐
грузках ....................................... 107Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.

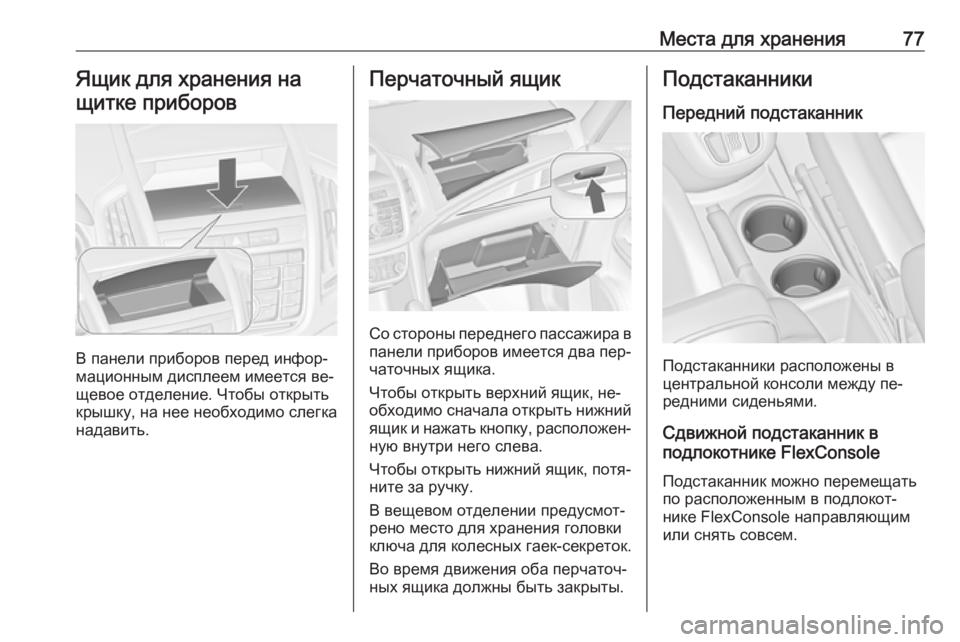

Места для хранения77Ящик для хранения нащитке приборов
В панели приборов перед инфор‐
мационным дисплеем имеется ве‐
щевое отделение. Чтобы открыть
крышку, на нее необходимо слегка
надавить.
Перчаточный ящик
Со стороны переднего пассажира в
панели приборов имеется два пер‐ чаточных ящика.
Чтобы открыть верхний ящик, не‐
обходимо сначала открыть нижний ящик и нажать кнопку, расположен‐ную внутри него слева.
Чтобы открыть нижний ящик, потя‐
ните за ручку.
В вещевом отделении предусмот‐
рено место для хранения головки
ключа для колесных гаек-секреток.
Во время движения оба перчаточ‐
ных ящика должны быть закрыты.
Подстаканники
Передний подстаканник
Подстаканники расположены в
центральной консоли между пе‐
редними сиденьями.
Сдвижной подстаканник в
подлокотнике FlexConsole
Подстаканник можно перемещать
по расположенным в подлокот‐
нике FlexConsole направляющим
или снять совсем.

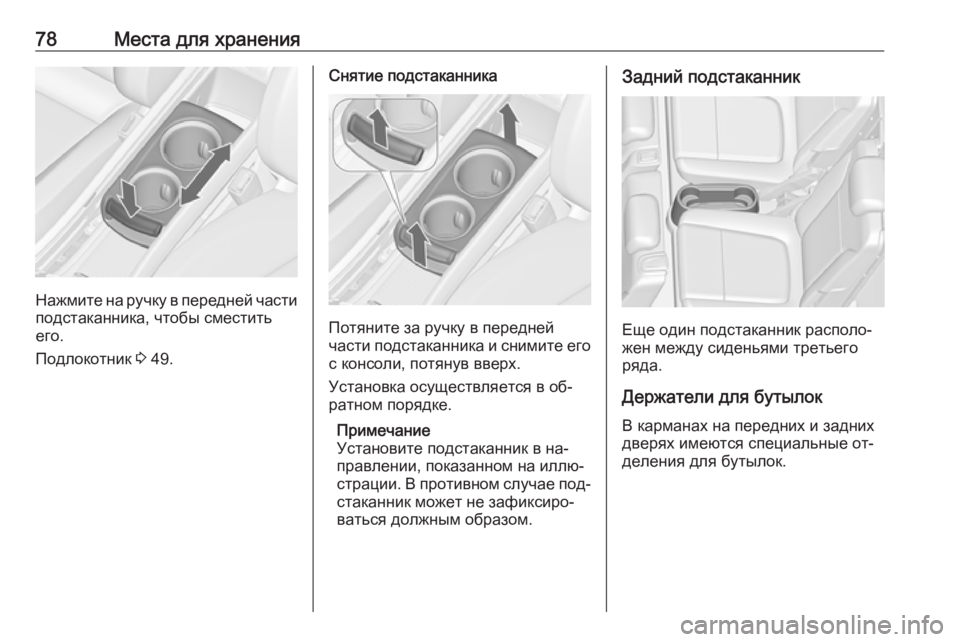

78Места для хранения
Нажмите на ручку в передней частиподстаканника, чтобы сместить
его.
Подлокотник 3 49.
Снятие подстаканника
Потяните за ручку в передней
части подстаканника и снимите его
с консоли, потянув вверх.
Установка осуществляется в об‐
ратном порядке.
Примечание
Установите подстаканник в на‐
правлении, показанном на иллю‐ страции. В противном случае под‐ стаканник может не зафиксиро‐
ваться должным образом.
Задний подстаканник
Еще один подстаканник располо‐
жен между сиденьями третьего
ряда.
Держатели для бутылок В карманах на передних и задних
дверях имеются специальные от‐
деления для бутылок.
