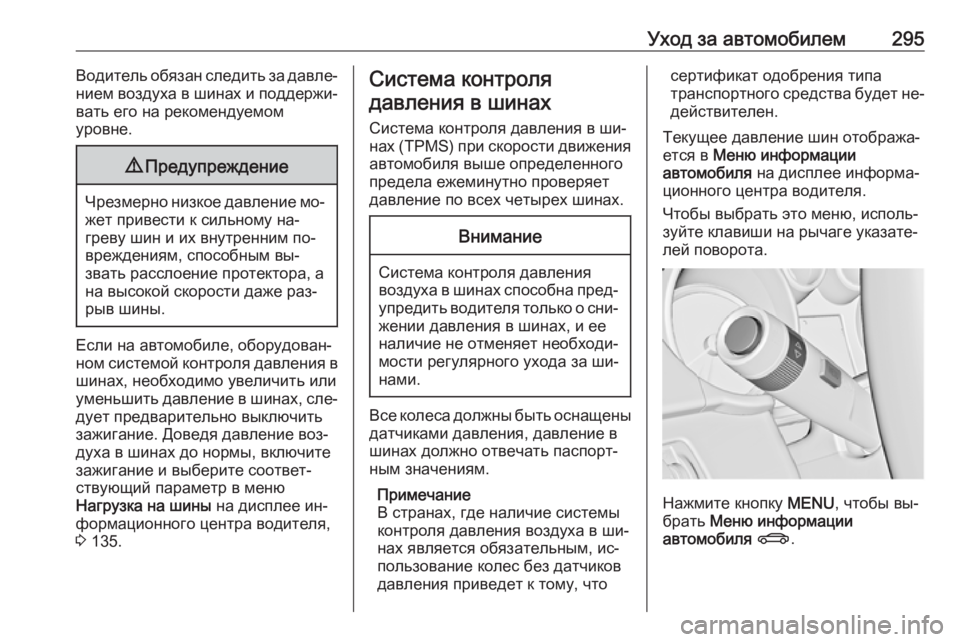

Уход за автомобилем295Водитель обязан следить за давле‐
нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Если на автомобиле, оборудован‐ ном системой контроля давления в шинах, необходимо увеличить илиуменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание. Доведя давление воз‐
духа в шинах до нормы, включите
зажигание и выберите соответ‐
ствующий параметр в меню
Нагрузка на шины на дисплее ин‐
формационного центра водителя,
3 135.
Система контроля
давления в шинах
Система контроля давления в ши‐
нах (TPMS) при скорости движения автомобиля выше определенного
предела ежеминутно проверяет
давление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐ действителен.
Текущее давление шин отобража‐
ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя.
Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.
Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля X .

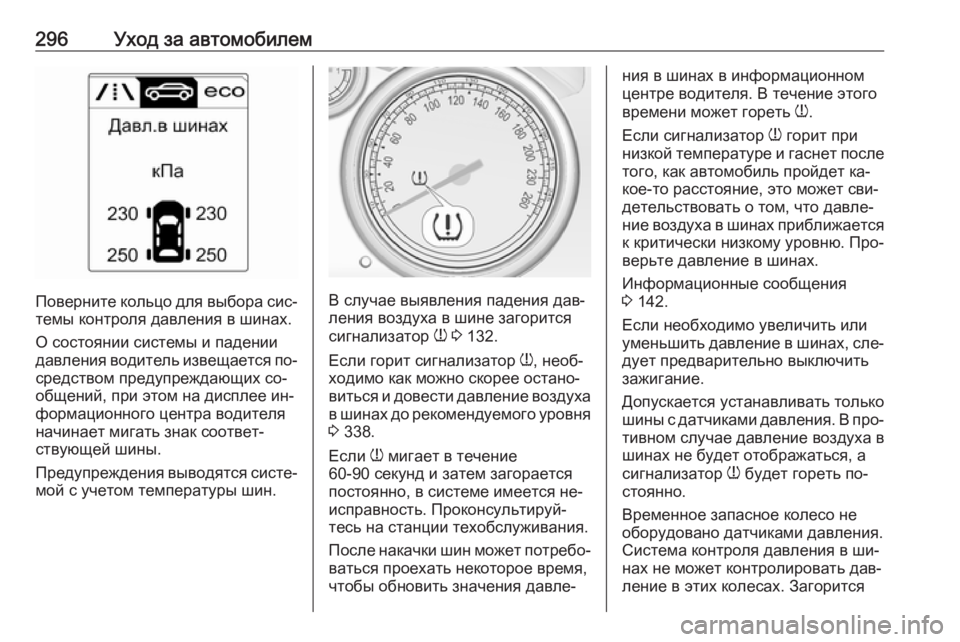

296Уход за автомобилем
Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.
Предупреждения выводятся систе‐
мой с учетом температуры шин.В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 132.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐
виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 338.
Если w мигает в течение
60-90 секунд и затем загорается
постоянно, в системе имеется не‐
исправность. Проконсультируй‐
тесь на станции техобслуживания.
После накачки шин может потребо‐ ваться проехать некоторое время,
чтобы обновить значения давле‐
ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w горит при
низкой температуре и гаснет после того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах приближается
к критически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 142.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐ дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Временное запасное колесо не
оборудовано датчиками давления.
Система контроля давления в ши‐
нах не может контролировать дав‐
ление в этих колесах. Загорится

Уход за автомобилем297индикатор w. При этом система
продолжит контролировать давле‐
ние в шинах остальных трех колес.
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Использование электронных при‐
боров или нахождение вблизи объ‐ ектов, транслирующих сигналы на
радиочастотах, близких к частотам
сигналов датчиков системы конт‐
роля давления воздуха в шинах,
может привести к сбоям в работе
системы.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для
вкручивающегося датчика: заме‐
ните сердечник вентиля и уплотни‐ тельное кольцо. Для датчика на за‐
жимах: замените весь вентиль.
Загруженность автомобиля
Давление воздуха в шинах должно
соответствовать максимально до‐
пустимой нагрузке, указанной в та‐блице 3 338. Выберите необходи‐
мое значение параметра в меню
" Нагрузка на шины " на дисплее ин‐
формационного центра водителя
3 135. Система будет использо‐
вать это значение для выдачи
предупреждений о падении давле‐
ния.
Меню Нагрузка на шины выводится
на экран только на стоянке с при‐
веденным в действие стояночным
тормозом. В автомобилях с авто‐
матической коробкой передач ры‐
чаг селектора обязательно перево‐
дится в положение P.Выберите:
● Низкая для комфортного дав‐
ления, до 3 человек.
● Эко для режима Eco, до
3 человек.
● Макс для полной нагрузки.
Процедура привязки датчиков
системы TPMS
Каждый датчик TPMS имеет уни‐
кальный идентификационный код.
Идентификационный код необхо‐
димо привязать к новому положе‐
нию шины после ротации шин или колес в сборе, а также после за‐
мены одного либо нескольких дат‐
чиков системы TPMS. Процедуру привязки датчиков системы TPMS
также необходимо выполнить
после замены запасного колеса ра‐
бочим колесом, имеющим датчик
TPMS.
В следующем цикле зажигания ин‐
дикатор неисправности w и преду‐
преждающее сообщение или код
ошибки должны исчезнуть. В ходе

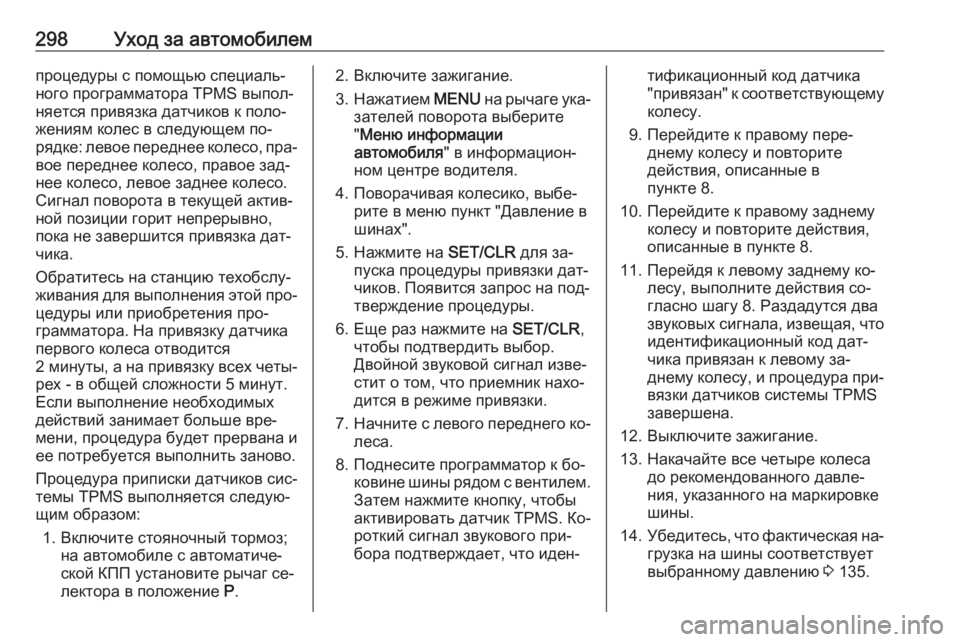

298Уход за автомобилемпроцедуры с помощью специаль‐
ного программатора TPMS выпол‐
няется привязка датчиков к поло‐
жениям колес в следующем по‐
рядке: левое переднее колесо, пра‐
вое переднее колесо, правое зад‐
нее колесо, левое заднее колесо.
Сигнал поворота в текущей актив‐
ной позиции горит непрерывно,
пока не завершится привязка дат‐
чика.
Обратитесь на станцию техобслу‐
живания для выполнения этой про‐ цедуры или приобретения про‐
грамматора. На привязку датчика
первого колеса отводится
2 минуты , а на привязку всех четы‐
рех - в общей сложности 5 минут.
Если выполнение необходимых
действий занимает больше вре‐
мени, процедура будет прервана и
ее потребуется выполнить заново.
Процедура приписки датчиков сис‐
темы TPMS выполняется следую‐
щим образом:
1. Включите стояночный тормоз; на автомобиле с автоматиче‐
ской КПП установите рычаг се‐
лектора в положение P.2. Включите зажигание.
3. Нажатием MENU на рычаге ука‐
зателей поворота выберите
" Меню информации
автомобиля " в информацион‐
ном центре водителя.
4. Поворачивая колесико, выбе‐ рите в меню пункт "Давление в
шинах".
5. Нажмите на SET/CLR для за‐
пуска процедуры привязки дат‐
чиков. Появится запрос на под‐ тверждение процедуры.
6. Еще раз нажмите на SET/CLR,
чтобы подтвердить выбор. Двойной звуковой сигнал изве‐
стит о том, что приемник нахо‐
дится в режиме привязки.
7. Начните с левого переднего ко‐
леса.
8. Поднесите программатор к бо‐ ковине шины рядом с вентилем.Затем нажмите кнопку, чтобы
активировать датчик TPMS. Ко‐
роткий сигнал звукового при‐
бора подтверждает, что иден‐тификационный код датчика
"привязан" к соответствующему
колесу.
9. Перейдите к правому пере‐ днему колесу и повторите
действия, описанные в
пункте 8.
10. Перейдите к правому заднему колесу и повторите действия,
описанные в пункте 8.
11. Перейдя к левому заднему ко‐ лесу, выполните действия со‐
гласно шагу 8. Раздадутся два
звуковых сигнала, извещая, что
идентификационный код дат‐
чика привязан к левому за‐
днему колесу, и процедура при‐
вязки датчиков системы TPMS
завершена.
12. Выключите зажигание.
13. Накачайте все четыре колеса до рекомендованного давле‐
ния, указанного на маркировке
шины.
14. Убедитесь, что фактическая на‐
грузка на шины соответствует
выбранному давлению 3 135.

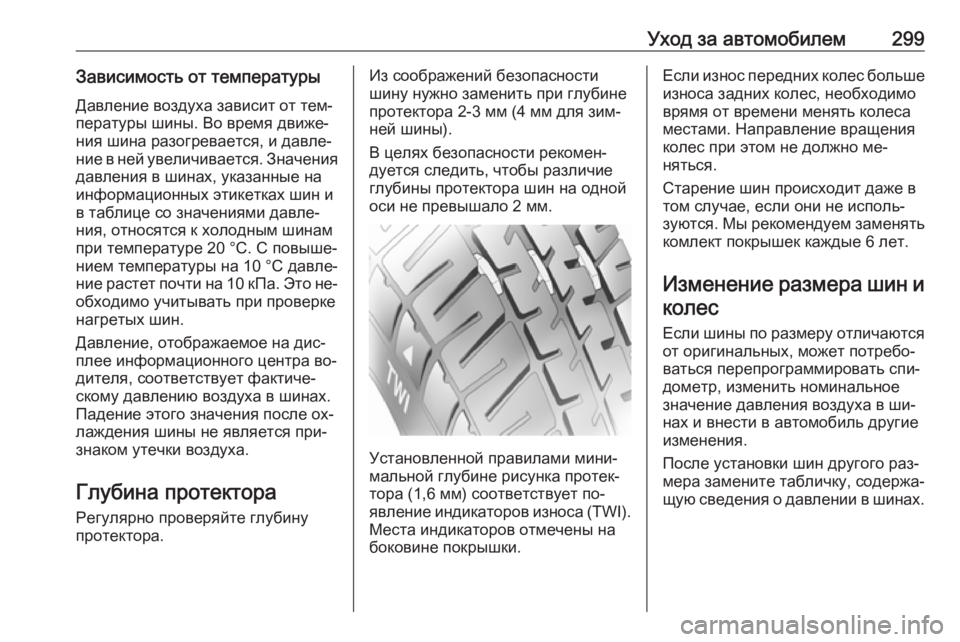

Уход за автомобилем299Зависимость от температурыДавление воздуха зависит от тем‐пературы шины. Во время движе‐
ния шина разогревается, и давле‐
ние в ней увеличивается. Значения
давления в шинах, указанные на
информационных этикетках шин и
в таблице со значениями давле‐
ния, относятся к холодным шинам
при температуре 20 °C. С повыше‐ нием температуры на 10 °C давле‐
ние растет почти на 10 кПа. Это не‐
обходимо учитывать при проверке
нагретых шин.
Давление, отображаемое на дис‐
плее информационного центра во‐
дителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после ох‐ лаждения шины не является при‐
знаком утечки воздуха.
Глубина протектора
Регулярно проверяйте глубину
протектора.Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях безопасности рекомен‐
дуется следить, чтобы различие
глубины протектора шин на одной
оси не превышало 2 мм.
Установленной правилами мини‐
мальной глубине рисунка протек‐ тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на боковине покрышки.
Если износ передних колес больше износa задних колес, необходимоврямя от времени менять колеса
местами. Направление вращения
колес при этом не должно ме‐
няться.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять
комлект покрышек каждые 6 лет.
Изменение размера шин и
колес
Если шины по размеру отличаются
от оригинальных, может потребо‐
ваться перепрограммировать спи‐
дометр, изменить номинальное
значение давления воздуха в ши‐
нах и внести в автомобиль другие
изменения.
После установки шин другого раз‐
мера замените табличку, содержа‐
щую сведения о давлении в шинах.

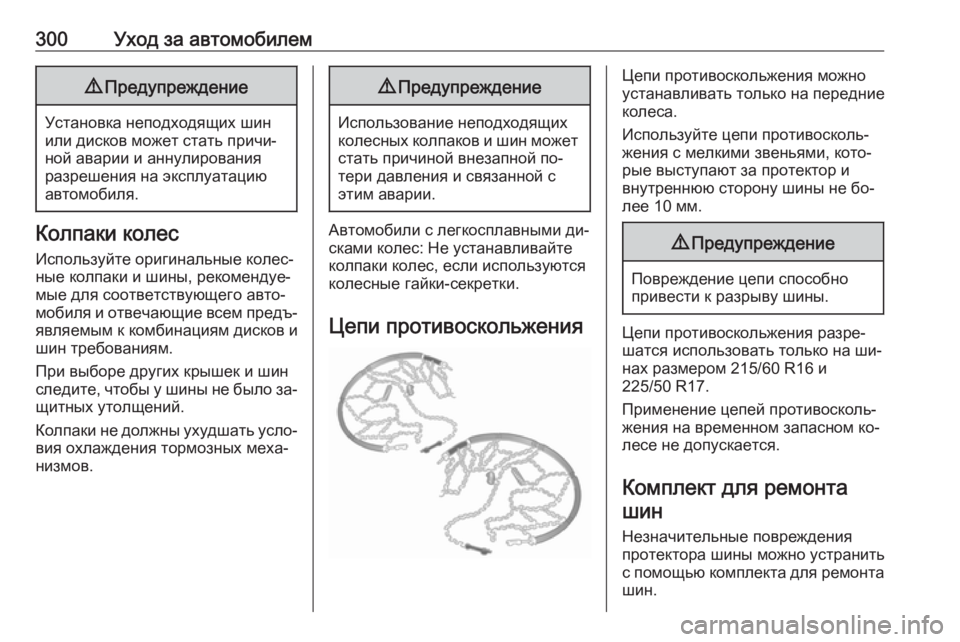

300Уход за автомобилем9Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Колпаки колес
Используйте оригинальные колес‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем предъ‐ являемым к комбинациям дисков и
шин требованиям.
При выборе других крышек и шин следите, чтобы у шины не было за‐ щитных утолщений.
Колпаки не должны ухудшать усло‐
вия охлаждения тормозных меха‐
низмов.
9 Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной по‐
тери давления и связанной с
этим аварии.
Автомобили с легкосплавными ди‐
сками колес: Не устанавливайте
колпаки колес, если используются
колесные гайки-секретки.
Цепи противоскольжения
Цепи противоскольжения можно
устанавливать только на передние
колеса.
Используйте цепи противосколь‐
жения с мелкими звеньями, кото‐
рые выступают за протектор и
внутреннюю сторону шины не бо‐ лее 10 мм.9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
Цепи противоскольжения разре‐
шатся использовать только на ши‐
нах размером 215/60 R16 и
225/50 R17.
Применение цепей противосколь‐
жения на временном запасном ко‐
лесе не допускается.
Комплект для ремонташин
Незначительные повреждения протектора шины можно устранить
с помощью комплекта для ремонта шин.

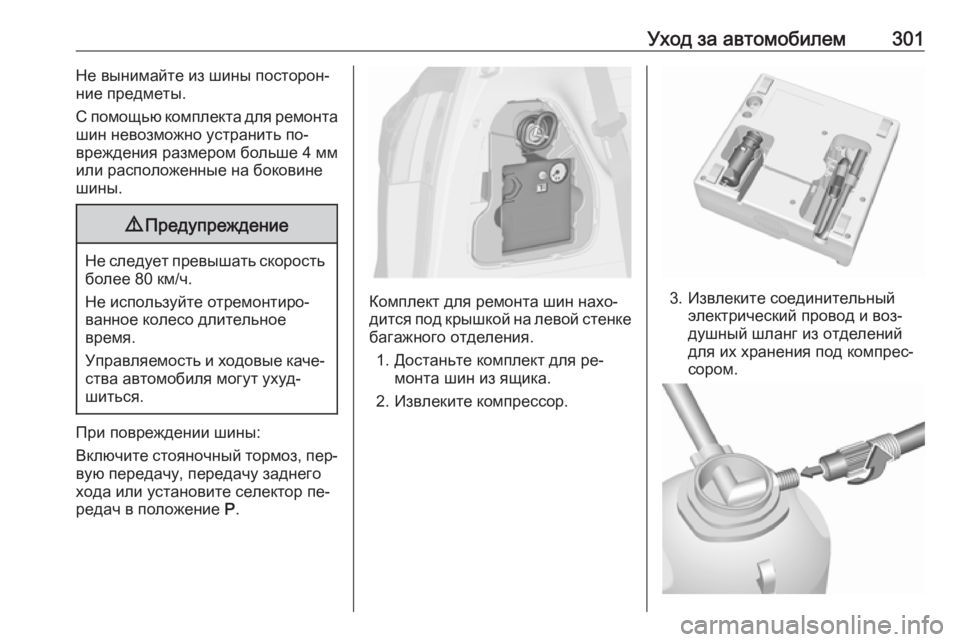

Уход за автомобилем301Не вынимайте из шины посторон‐
ние предметы.
С помощью комплекта для ремонта шин невозможно устранить по‐
вреждения размером больше 4 мм
или расположенные на боковине
шины.9 Предупреждение
Не следует превышать скорость
более 80 км/ч.
Не используйте отремонтиро‐
ванное колесо длительное
время.
Управляемость и ходовые каче‐
ства автомобиля могут ухуд‐
шиться.
При повреждении шины:
Включите стояночный тормоз, пер‐ вую передачу, передачу заднего
хода или установите селектор пе‐
редач в положение Р.
Комплект для ремонта шин нахо‐
дится под крышкой на левой стенке
багажного отделения.
1. Достаньте комплект для ре‐ монта шин из ящика.
2. Извлеките компрессор.3. Извлеките соединительный электрический провод и воз‐
душный шланг из отделений
для их хранения под компрес‐
сором.

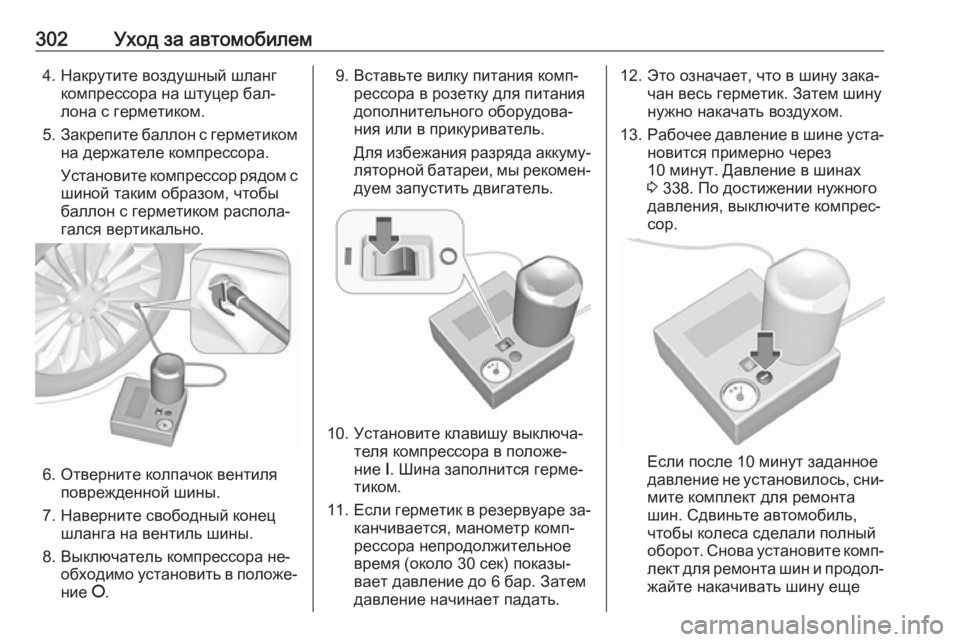

302Уход за автомобилем4. Накрутите воздушный шлангкомпрессора на штуцер бал‐
лона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.
6. Отверните колпачок вентиля поврежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора не‐ обходимо установить в положе‐
ние J.
9. Вставьте вилку питания комп‐
рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Для избежания разряда аккуму‐
ляторной батареи, мы рекомен‐ дуем запустить двигатель.
10. Установите клавишу выключа‐ теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре за‐
канчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через
10 минут. Давление в шинах
3 338. По достижении нужного
давления, выключите компрес‐
сор.
Если после 10 минут заданное
давление не установилось, сни‐
мите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
