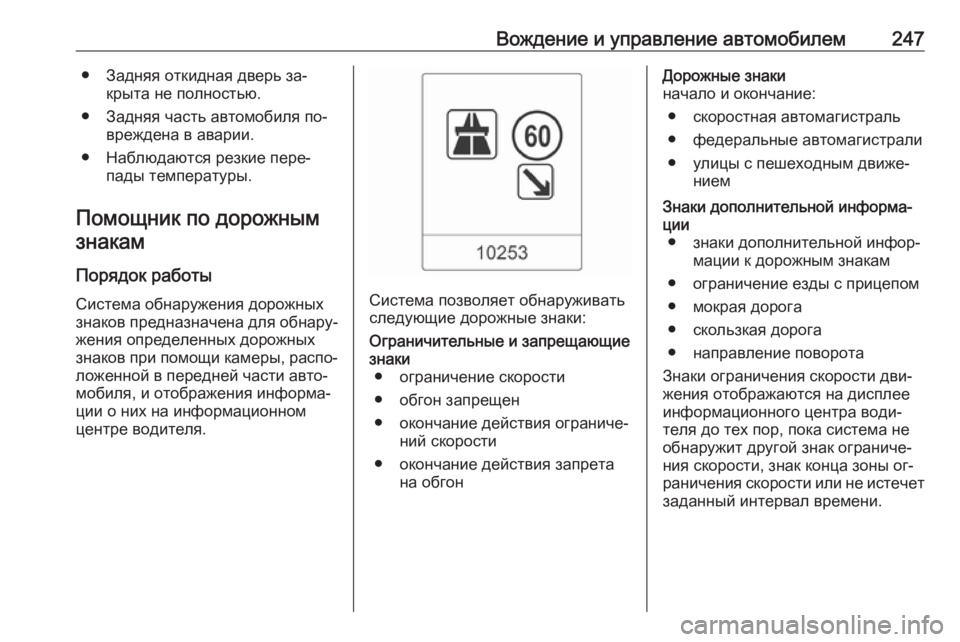

Вождение и управление автомобилем247● Задняя откидная дверь за‐крыта не полностью.
● Задняя часть автомобиля по‐ вреждена в аварии.
● Наблюдаются резкие пере‐ пады температуры.
Помощник по дорожным знакам
Порядок работы Система обнаружения дорожных
знаков предназначена для обнару‐ жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на информационном центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ● ограничение скорости
● обгон запрещен
● окончание действия ограниче‐ ний скорости
● окончание действия запрета на обгонДорожные знаки
начало и окончание:
● скоростная автомагистраль
● федеральные автомагистрали
● улицы с пешеходным движе‐ ниемЗнаки дополнительной информа‐ции ● знаки дополнительной инфор‐ мации к дорожным знакам
● ограничение езды с прицепом
● мокрая дорога
● скользкая дорога
● направление поворота
Знаки ограничения скорости дви‐
жения отображаются на дисплее
информационного центра води‐
теля до тех пор, пока система не
обнаружит другой знак ограниче‐
ния скорости, знак конца зоны ог‐
раничения скорости или не истечет заданный интервал времени.

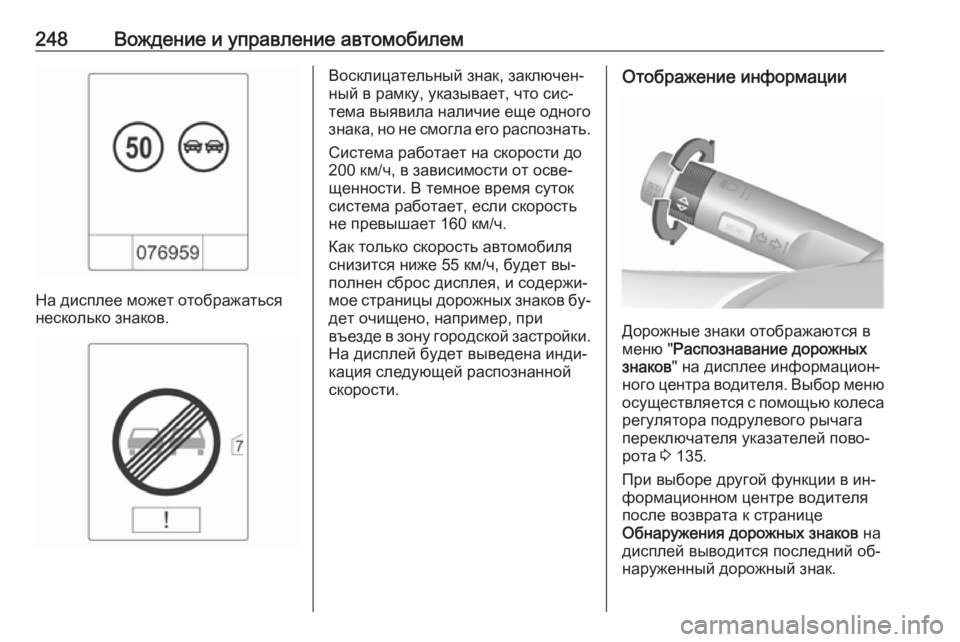

248Вождение и управление автомобилем
На дисплее может отображаться
несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч, в зависимости от осве‐
щенности. В темное время суток
система работает, если скорость
не превышает 160 км/ч.
Как только скорость автомобиля
снизится ниже 55 км/ч, будет вы‐
полнен сброс дисплея, и содержи‐
мое страницы дорожных знаков бу‐ дет очищено, например, при
въезде в зону городской застройки.
На дисплей будет выведена инди‐
кация следующей распознанной
скорости.Отображение информации
Дорожные знаки отображаются в
меню " Распознавание дорожных
знаков " на дисплее информацион‐
ного центра водителя. Выбор меню осуществляется с помощью колесарегулятора подрулевого рычага
переключателя указателей пово‐
рота 3 135.
При выборе другой функции в ин‐
формационном центре водителя
после возврата к странице
Обнаружения дорожных знаков на
дисплей выводится последний об‐
наруженный дорожный знак.

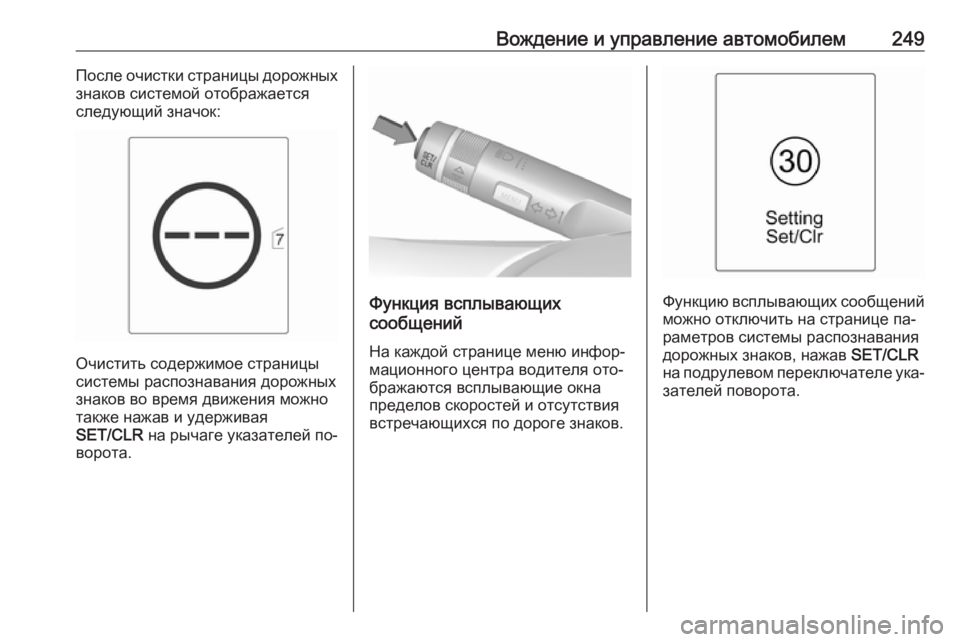

Вождение и управление автомобилем249После очистки страницы дорожных
знаков системой отображается
следующий значок:
Очистить содержимое страницы
системы распознавания дорожных
знаков во время движения можно также нажав и удерживая
SET/CLR на рычаге указателей по‐
ворота.
Функция всплывающих
сообщений
На каждой странице меню инфор‐
мационного центра водителя ото‐
бражаются всплывающие окна
пределов скоростей и отсутствия
встречающихся по дороге знаков.Функцию всплывающих сообщений
можно отключить на странице па‐
раметров системы распознавания дорожных знаков, нажав SET/CLR
на подрулевом переключателе ука‐ зателей поворота.

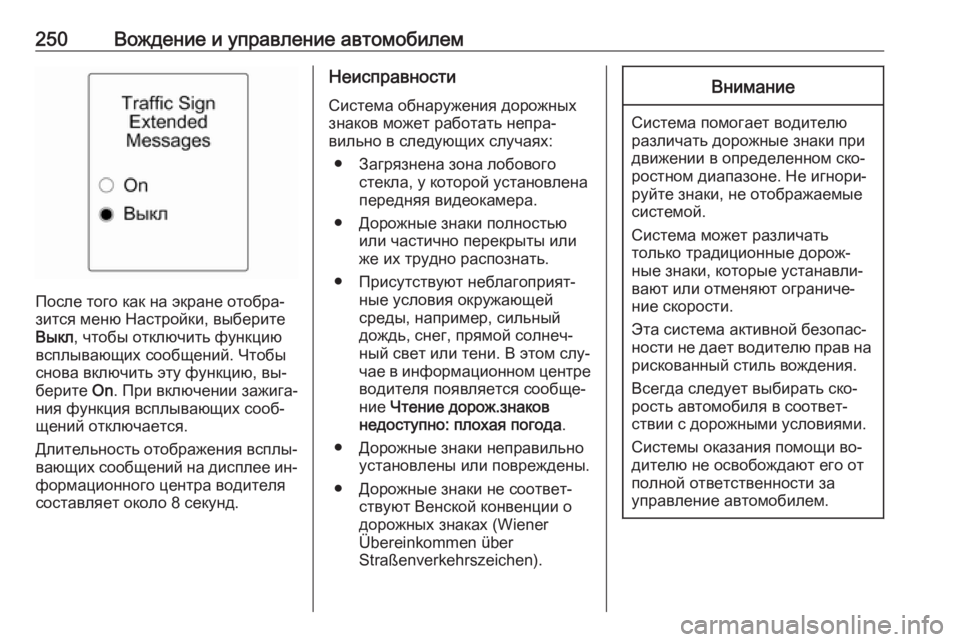

250Вождение и управление автомобилем
После того как на экране отобра‐
зится меню Настройки, выберите
Выкл , чтобы отключить функцию
всплывающих сообщений. Чтобы
снова включить эту функцию, вы‐
берите On. При включении зажига‐
ния функция всплывающих сооб‐
щений отключается.
Длительность отображения всплы‐
вающих сообщений на дисплее ин‐ формационного центра водителя
составляет около 8 секунд.
Неисправности
Система обнаружения дорожных
знаков может работать непра‐
вильно в следующих случаях:
● Загрязнена зона лобового стекла, у которой установлена
передняя видеокамера.
● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени. В этом слу‐
чае в информационном центре
водителя появляется сообще‐
ние Чтение дорож.знаков
недоступно: плохая погода .
● Дорожные знаки неправильно установлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).Внимание
Система помогает водителю
различать дорожные знаки при
движении в определенном ско‐
ростном диапазоне. Не игнори‐
руйте знаки, не отображаемые
системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать ско‐
рость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи во‐
дителю не освобождают его от
полной ответственности за
управление автомобилем.

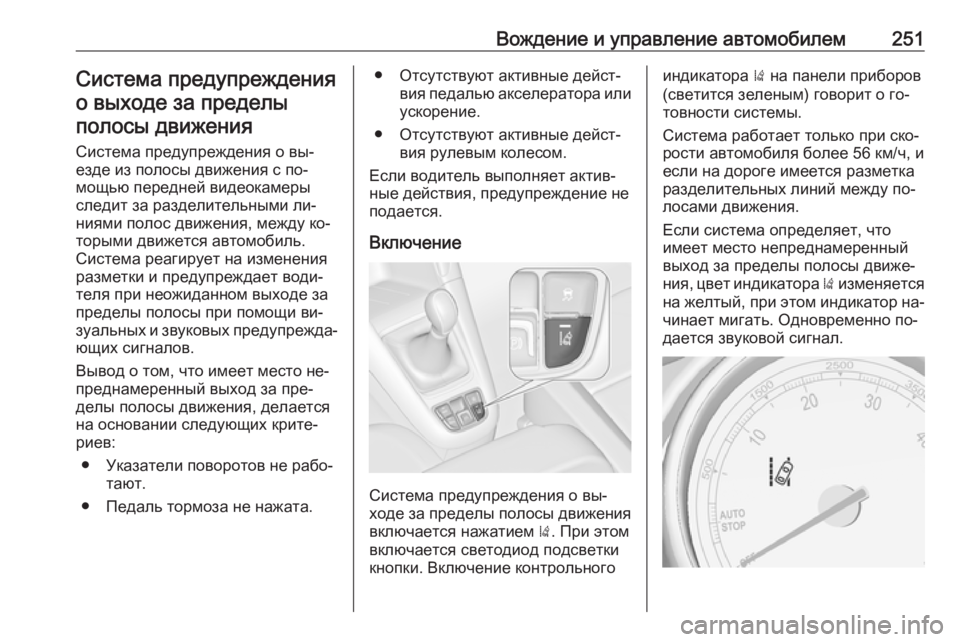

Вождение и управление автомобилем251Система предупрежденияо выходе за пределыполосы движения
Система предупреждения о вы‐
езде из полосы движения с по‐
мощью передней видеокамеры
следит за разделительными ли‐
ниями полос движения, между ко‐
торыми движется автомобиль.
Система реагирует на изменения разметки и предупреждает води‐
теля при неожиданном выходе за
пределы полосы при помощи ви‐
зуальных и звуковых предупрежда‐
ющих сигналов.
Вывод о том, что имеет место не‐
преднамеренный выход за пре‐
делы полосы движения, делается
на основании следующих крите‐
риев:
● Указатели поворотов не рабо‐ тают.
● Педаль тормоза не нажата.● Отсутствуют активные дейст‐ вия педалью акселератора или
ускорение.
● Отсутствуют активные дейст‐ вия рулевым колесом.
Если водитель выполняет актив‐
ные действия, предупреждение не
подается.
Включение
Система предупреждения о вы‐
ходе за пределы полосы движения
включается нажатием ). При этом
включается светодиод подсветки кнопки. Включение контрольного
индикатора ) на панели приборов
(светится зеленым) говорит о го‐
товности системы.
Система работает только при ско‐
рости автомобиля более 56 км/ч, и
если на дороге имеется разметка
разделительных линий между по‐
лосами движения.
Если система определяет, что
имеет место непреднамеренный
выход за пределы полосы движе‐
ния, цвет индикатора ) изменяется
на желтый, при этом индикатор на‐
чинает мигать. Одновременно по‐
дается звуковой сигнал.

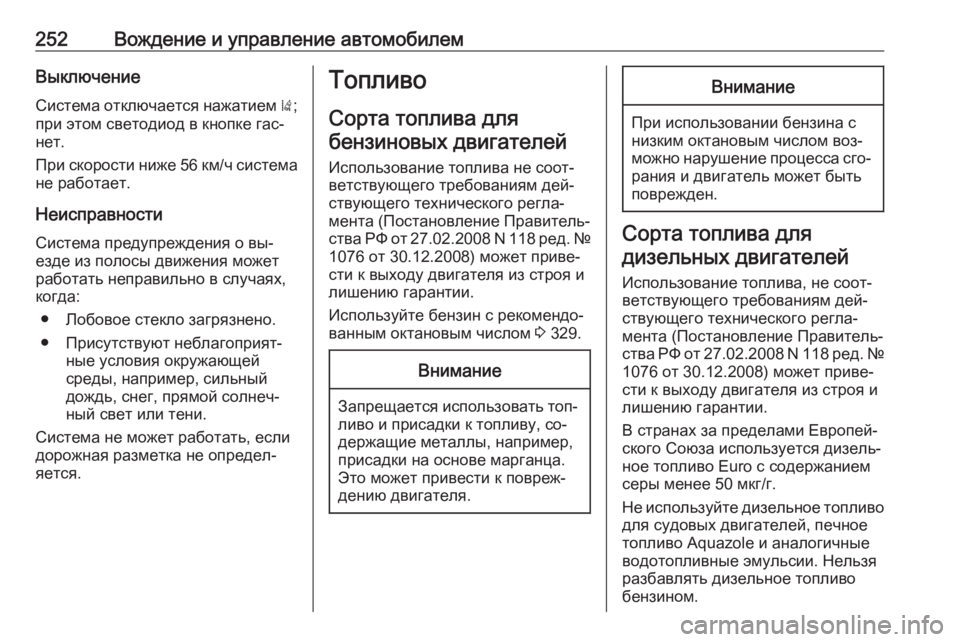

252Вождение и управление автомобилемВыключение
Система отключается нажатием );
при этом светодиод в кнопке гас‐
нет.
При скорости ниже 56 км/ч система
не работает.
Неисправности Система предупреждения о вы‐
езде из полосы движения может
работать неправильно в случаях,
когда:
● Лобовое стекло загрязнено.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени.
Система не может работать, если
дорожная разметка не определ‐ яется.Топливо
Сорта топлива длябензиновых двигателей
Использование топлива не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐ ства РФ от 27.02.2008 N 118 ред. № 1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
Используйте бензин с рекомендо‐
ванным октановым числом 3 329.Внимание
Запрещается использовать топ‐
ливо и присадки к топливу, со‐
держащие металлы, например,
присадки на основе марганца.
Это может привести к повреж‐
дению двигателя.
Внимание
При использовании бензина с
низким октановым числом воз‐
можно нарушение процесса сго‐
рания и двигатель может быть
поврежден.
Сорта топлива для
дизельных двигателей
Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. № 1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
В странах за пределами Европей‐ ского Союза используется дизель‐ное топливо Euro с содержанием
серы менее 50 мкг/г.
Не используйте дизельное топливо
для судовых двигателей, печное
топливо Aquazole и аналогичные водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.

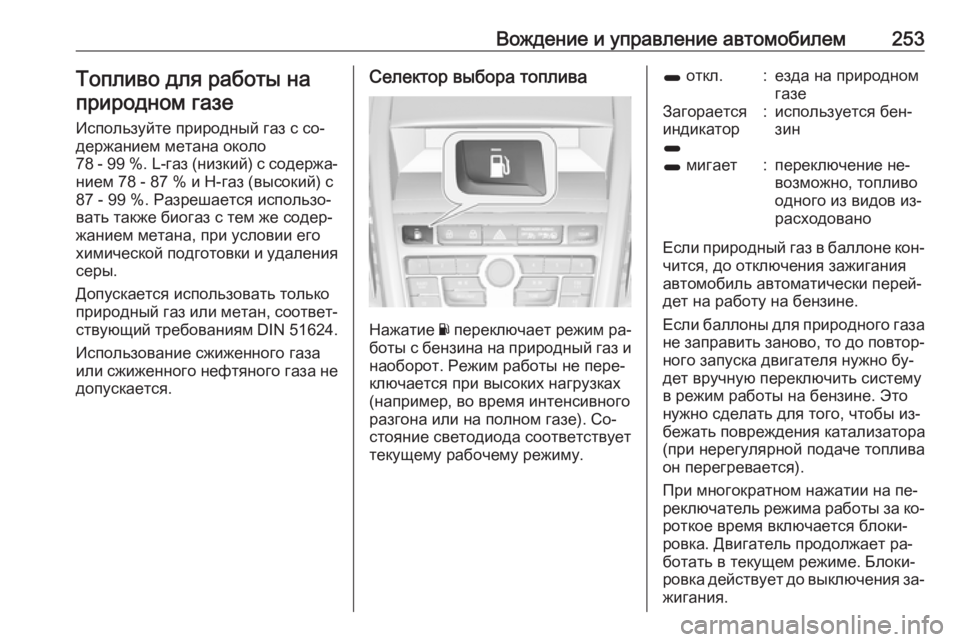

Вождение и управление автомобилем253Топливо для работы наприродном газе
Используйте природный газ с со‐
держанием метана около
78 - 99 % . L-газ (низкий) с содержа‐
нием 78 - 87 % и H-газ (высокий) с
87 - 99 %. Разрешается использо‐
вать также биогаз с тем же содер‐
жанием метана, при условии его
химической подготовки и удаления
серы.
Допускается использовать только
природный газ или метан, соответ‐ ствующий требованиям DIN 51624.
Использование сжиженного газа
или сжиженного нефтяного газа не
допускается.Селектор выбора топлива
Нажатие Y переключает режим ра‐
боты с бензина на природный газ и наоборот. Режим работы не пере‐
ключается при высоких нагрузках
(например, во время интенсивного
разгона или на полном газе). Со‐
стояние светодиода соответствует
текущему рабочему режиму.
1 откл.:езда на природном
газеЗагорается
индикатор
1:используется бен‐
зин1 мигает:переключение не‐
возможно, топливо
одного из видов из‐
расходовано
Если природный газ в баллоне кон‐
чится, до отключения зажигания
автомобиль автоматически перей‐
дет на работу на бензине.
Если баллоны для природного газа
не заправить заново, то до повтор‐ ного запуска двигателя нужно бу‐
дет вручную переключить систему
в режим работы на бензине. Это
нужно сделать для того, чтобы из‐
бежать повреждения катализатора
(при нерегулярной подаче топлива
он перегревается).
При многократном нажатии на пе‐
реключатель режима работы за ко‐
роткое время включается блоки‐
ровка. Двигатель продолжает ра‐
ботать в текущем режиме. Блоки‐
ровка действует до выключения за‐ жигания.

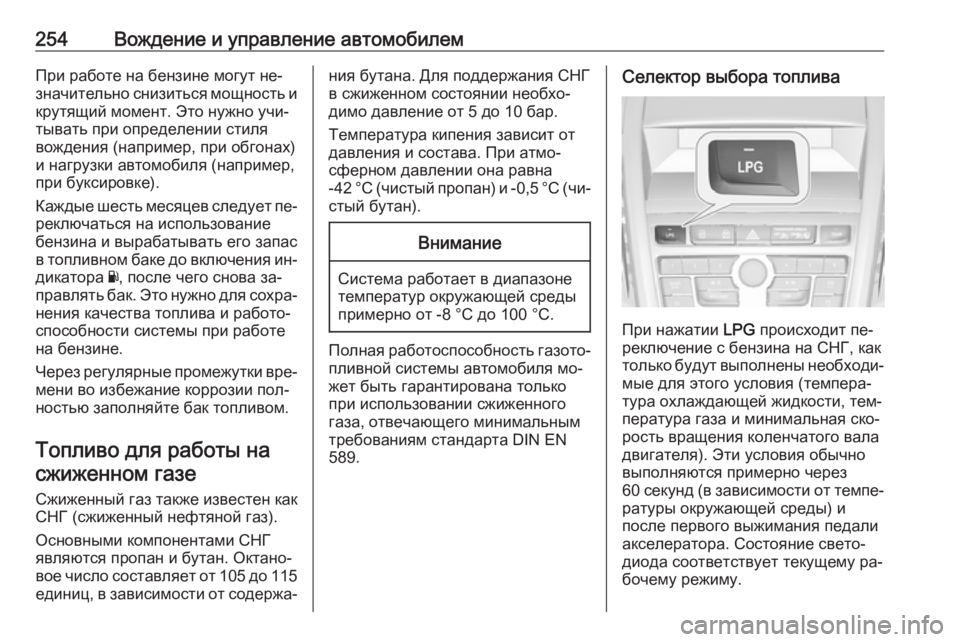

254Вождение и управление автомобилемПри работе на бензине могут не‐
значительно снизиться мощность и крутящий момент. Это нужно учи‐
тывать при определении стиля
вождения (например, при обгонах)
и нагрузки автомобиля (например, при буксировке).
Каждые шесть месяцев следует пе‐ реключаться на использование
бензина и вырабатывать его запас
в топливном баке до включения ин‐
дикатора Y, после чего снова за‐
правлять бак. Это нужно для сохра‐
нения качества топлива и работо‐
способности системы при работе
на бензине.
Через регулярные промежутки вре‐ мени во избежание коррозии пол‐
ностью заполняйте бак топливом.
Топливо для работы на
сжиженном газе
Сжиженный газ также известен как
СНГ (сжиженный нефтяной газ).
Основными компонентами СНГ
являются пропан и бутан. Октано‐
вое число составляет от 105 до 115 единиц, в зависимости от содержа‐ния бутана. Для поддержания СНГ
в сжиженном состоянии необхо‐
димо давление от 5 до 10 бар.
Температура кипения зависит от
давления и состава. При атмо‐
сферном давлении она равна
-42 °C (чистый пропан) и -0,5 °C (чи‐
стый бутан).Внимание
Система работает в диапазоне
температур окружающей среды
примерно от -8 °C до 100 °C.
Полная работоспособность газото‐
пливной системы автомобиля мо‐
жет быть гарантирована только
при использовании сжиженного
газа, отвечающего минимальным
требованиям стандарта DIN EN
589.
Селектор выбора топлива
При нажатии LPG происходит пе‐
реключение с бензина на СНГ, как только будут выполнены необходи‐
мые для этого условия (темпера‐
тура охлаждающей жидкости, тем‐
пература газа и минимальная ско‐
рость вращения коленчатого вала
двигателя). Эти условия обычно
выполняются примерно через
60 секунд (в зависимости от темпе‐ ратуры окружающей среды) и
после первого выжимания педали
акселератора. Состояние свето‐
диода соответствует текущему ра‐
бочему режиму.
