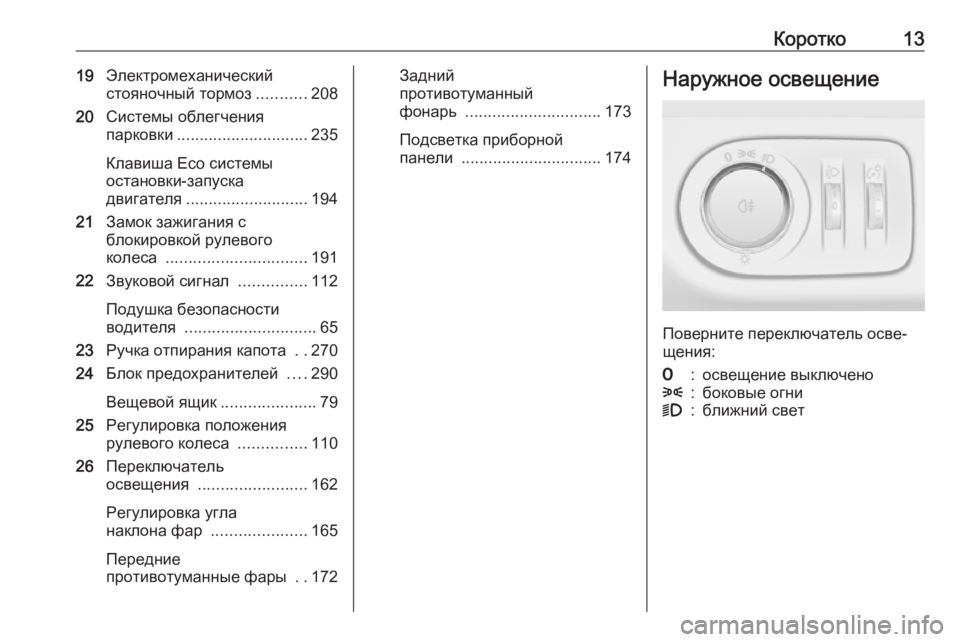

Коротко1319Электромеханический
стояночный тормоз ...........208
20 Системы облегчения
парковки ............................. 235
Клавиша Eco системы остановки-запуска
двигателя ........................... 194
21 Замок зажигания с
блокировкой рулевого
колеса ............................... 191
22 Звуковой сигнал ...............112
Подушка безопасности
водителя ............................. 65
23 Ручка отпирания капота ..270
24 Блок предохранителей ....290
Вещевой ящик .....................79
25 Регулировка положения
рулевого колеса ...............110
26 Переключатель
освещения ........................ 162
Регулировка угла
наклона фар .....................165
Передние
противотуманные фары ..172Задний
противотуманный
фонарь .............................. 173
Подсветка приборной
панели ............................... 174Наружное освещение
Поверните переключатель осве‐
щения:
7:освещение выключено8:боковые огни9:ближний свет

268Уход за автомобилемУход за
автомобилемОбщая информация .................269
Аксессуары и модернизация автомобиля ........................... 269
Хранение автомобиля ...........269
Утилизация отработавшего срок службы автомобиля .....270
Проверка автомобиля ..............270
Выполнение работ .................270
Капот ....................................... 270
Моторное масло ....................271
Охлаждающая жидкость двигателя .............................. 272
Рабочая жидкость усилителя рулевого управления ...........273
Жидкость омывателя ............274
Тормозная система ...............274
Тормозная жидкость ..............274
Аккумуляторная батарея автомобиля ........................... 275
Удаление воздуха из дизельной топливной
системы ................................. 277
Замена щеток стеклоочистителя .................277Замена ламп ............................. 278
Галогенные фары ..................278
Система адаптивного переднего освещения ..........280
Противотуманная фара ........281
Задние фонари ......................282
Боковые указатели поворота ................................ 285
Освещение номерного знака 285
Освещение салона ................286
Подсветка приборной панели ................................... 286
Электрооборудование .............286
Предохранители ....................286
Блок предохранителей в моторном отсеке ...................288
Блок предохранителей в приборной панели ................290
Блок предохранителей в багажном отделении ............291
Автомобильный инструмент ...293
Инструмент ............................. 293
Колеса и шины ......................... 293
Зимние шины ......................... 293
Обозначение шин ..................293
Давление в шинах .................294
Система контроля давления в шинах ..................................... 295
Глубина протектора ...............299Изменение размера шин и
колес ...................................... 299
Колпаки колес ........................ 300
Цепи противоскольжения ...... 300
Комплект для ремонта шин ... 300
Смена колеса ......................... 304
Запасное колесо ....................307
Запуск от дополнительной АКБ ............................................ 310
Буксировка ................................ 312
Буксировка автомобиля ........312
Буксировка другого автомобиля ........................... 313
Внешний вид ............................ 314
Уход за автомобилем ............314
Уход за салоном ....................317

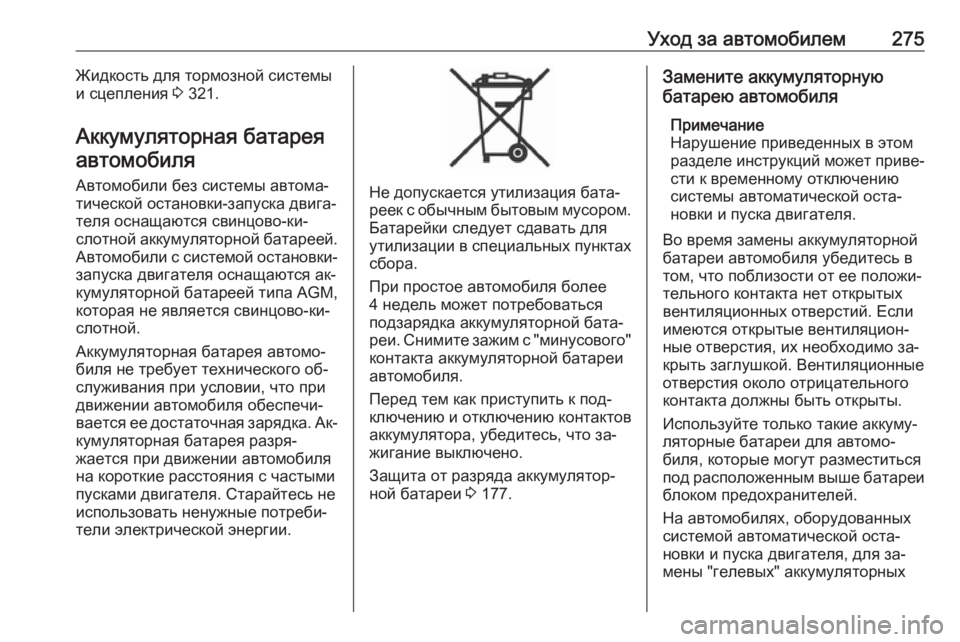

Уход за автомобилем275Жидкость для тормозной системы
и сцепления 3 321.
Аккумуляторная батарея автомобиля
Автомобили без системы автома‐ тической остановки-запуска двига‐ теля оснащаются свинцово-ки‐
слотной аккумуляторной батареей.
Автомобили с системой остановки- запуска двигателя оснащаются ак‐
кумуляторной батареей типа AGM,
которая не является свинцово-ки‐
слотной.
Аккумуляторная батарея автомо‐
биля не требует технического об‐ служивания при условии, что при
движении автомобиля обеспечи‐
вается ее достаточная зарядка. Ак‐
кумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
При простое автомобиля более
4 недель может потребоваться
подзарядка аккумуляторной бата‐
реи. Снимите зажим с "минусового"
контакта аккумуляторной батареи
автомобиля.
Перед тем как приступить к под‐
ключению и отключению контактов
аккумулятора, убедитесь, что за‐
жигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 177.
Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐ сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо за‐
крыть заглушкой. Вентиляционные
отверстия около отрицательного
контакта должны быть открыты.
Используйте только такие аккуму‐
ляторные батареи для автомо‐
биля, которые могут разместиться
под расположенным выше батареи
блоком предохранителей.
На автомобилях, оборудованных
системой автоматической оста‐
новки и пуска двигателя, для за‐
мены "гелевых" аккумуляторных

286Уход за автомобилем
2.Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Установите заглушку на место.

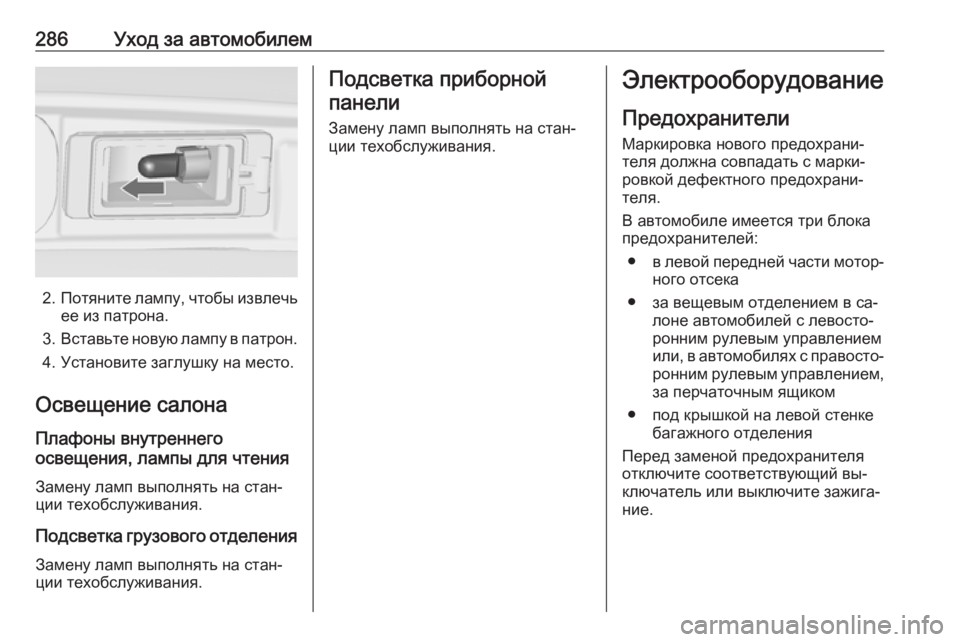

Освещение салона
Плафоны внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за вещевым отделением в са‐ лоне автомобилей с левосто‐
ронним рулевым управлением
или, в автомобилях с правосто‐
ронним рулевым управлением,
за перчаточным ящиком
● под крышкой на левой стенке багажного отделения
Перед заменой предохранителя отключите соответствующий вы‐ключатель или выключите зажига‐
ние.

Уход за автомобилем287
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

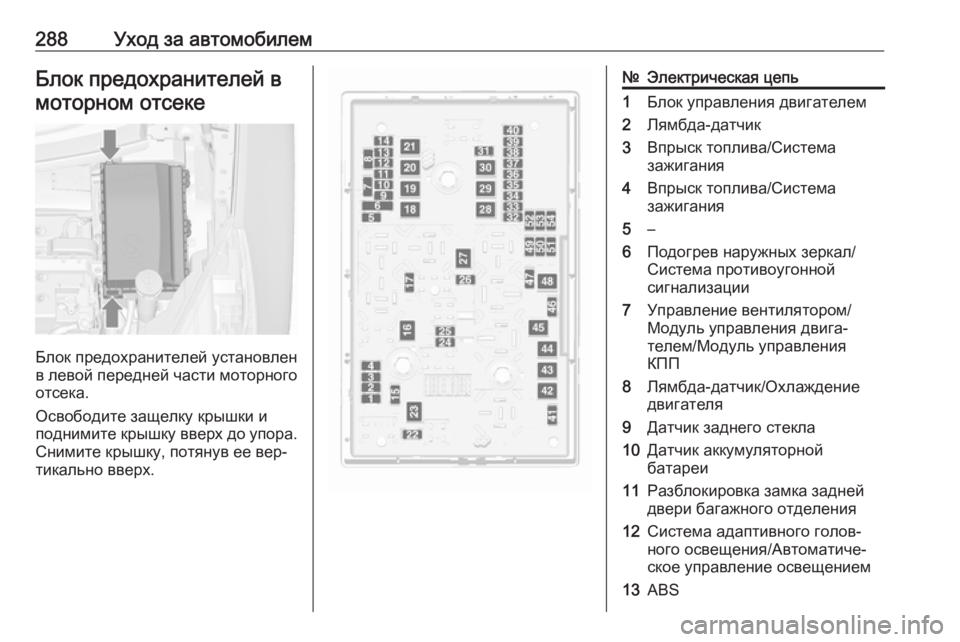

288Уход за автомобилемБлок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее вер‐
тикально вверх.
№Электрическая цепь1Блок управления двигателем2Лямбда-датчик3Впрыск топлива/Система
зажигания4Впрыск топлива/Система
зажигания5–6Подогрев наружных зеркал/
Система противоугонной
сигнализации7Управление вентилятором/
Модуль управления двига‐
телем/Модуль управления
КПП8Лямбда-датчик/Охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи11Разблокировка замка задней
двери багажного отделения12Система адаптивного голов‐
ного освещения/Автоматиче‐
ское управление освещением13ABS

Уход за автомобилем289№Электрическая цепь14Очиститель заднего стекла15Блок управления двигателем16Стартер17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний электрический центр22Левая фара дальнего света
(галогенная)23Омыватель фар24Правая фара ближнего света
(ксеноновая)25Левая фара ближнего света
(ксеноновая)26Передние противотуманные
фары27Подогрев дизельного топлива28Система автоматической оста‐
новки и пуска двигателя№Электрическая цепь29Электромеханический стоя‐
ночный тормоз30ABS31Адаптивный круиз-контроль32Подушка безопасности33Система адаптивного голов‐
ного освещения/Автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Наружное зеркало/Датчик
дождя36Климат-контроль37Электромагнит вентиляции
адсорбера38Вакуумный насос39Центральный модуль управ‐
ления40Система омывателя ветрового стекла/омывателя заднего
стекла41Правая фара дальнего света
(галогенная)42Вентилятор радиатора№Электрическая цепь43Очиститель ветрового стекла44Очиститель ветрового стекла45Вентилятор радиатора46–47Звуковой сигнал48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света/Система адап‐
тивного головного освещения51Воздушная заслонка52Вспомогательный отопитель/
Дизельный двигатель53Модуль управления коробкой
передач/Модуль управления
двигателем54Вакуумный насос/Комбинация
приборов/Вентиляторы
системы отопления/Система
кондиционирования воздуха
После замены перегоревших пре‐
дохранителей следует закрыть
крышку блока предохранителей и зафиксировать ее, нажав сверху.

290Уход за автомобилемЕсли крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.

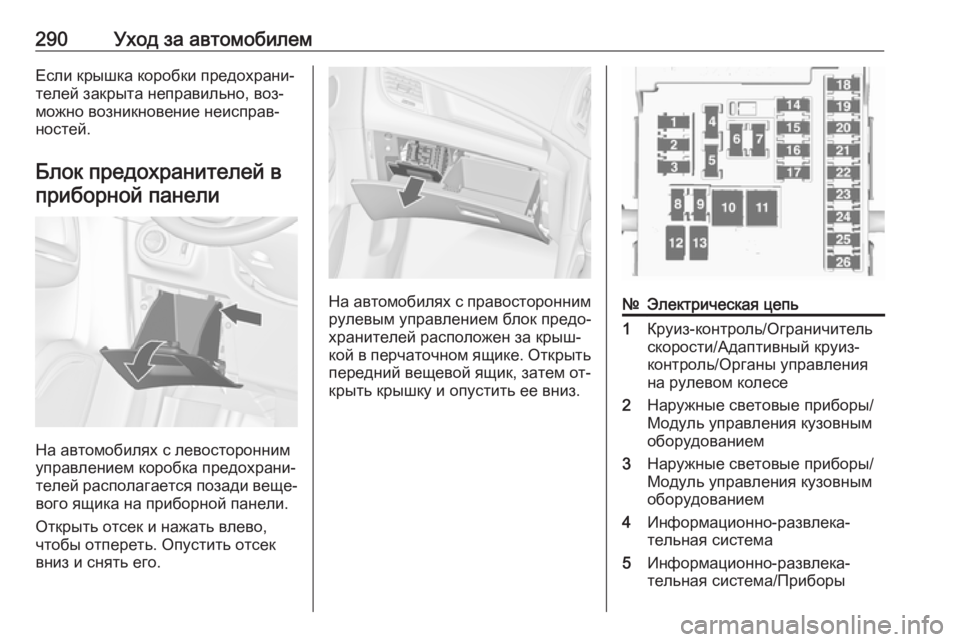

Блок предохранителей вприборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем от‐ крыть крышку и опустить ее вниз.
№Электрическая цепь1Круиз-контроль/Ограничитель
скорости/Адаптивный круиз-
контроль/Органы управления
на рулевом колесе2Наружные световые приборы/
Модуль управления кузовным
оборудованием3Наружные световые приборы/
Модуль управления кузовным
оборудованием4Информационно-развлека‐
тельная система5Информационно-развлека‐
тельная система/Приборы
