Приборы и средства управления119Одометр
Нижняя строка показывает прой‐
денный путь в километрах.
Счетчик текущего пробега Верхняя строка показывает рас‐
стояние, пройденное автомобилем
после последнего сброса счетчика.
Чтобы сбросить показания, не‐
сколько секунд удерживайте нажа‐
той клавишу SET/CLR на рычаге
указателей поворота 3 135.
Отдельные модификации снаб‐
жены ручкой сброса показаний,
смонтированной между спидомет‐
ром и информационным центром
водителя. Чтобы сбросить показа‐
ния, нажмите и удерживайте ручку
несколько секунд при включенном
зажигании.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).
Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
В зависимости от режима работы
показывает уровень топлива или
давление газа в баке.

120Приборы и средства управленияИндикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Как только сжиженный газ в балло‐ нах заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 120.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.Селектор выбора топлива
Езда на природном газе
Нажатие Y переключает режимы
работы с бензина на природный газ и наоборот. Состояние светодиода
1 соответствует текущему рабо‐
чему режиму.
1 откл.:езда на природном
газеЗагорается
индикатор
1:используется бен‐
зин1 мигает:переключение не‐
возможно, топливо
одного из видов из‐
расходовано
Если природный газ в баллоне кон‐
чится, до отключения зажигания
автомобиль автоматически перей‐ дет на работу на бензине.
Природный газ 3 253.
Езда на сжиженном газе

Приборы и средства управления121Нажатие LPG переключает ре‐
жимы работы с бензина на сжижен‐
ный газ и наоборот. Состояние све‐ тодиода 1 соответствует теку‐
щему рабочему режиму.1 откл.:используется бензин1 мигает:проверка условий
для перехода на ра‐
боту на сжиженном
газе. Загорается,
если условия выпол‐
нены.Заго‐
рается
индикатор
1:используется сжи‐
женный газ1 мигает
5 раз и
гаснет:бак для сжиженного
газа пуст или неис‐
правность в системе
сжиженного газа. На
дисплее информа‐
ционного центра во‐
дителя появится со‐
общение.
Если сжиженный газ в баллоне кон‐
чится, до отключения зажигания
автомобиль автоматически перей‐ дет на работу на бензине.
Топливо для работы на сжиженном газе 3 254.
Индикатор температуры охлаждающей жидкости двигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.

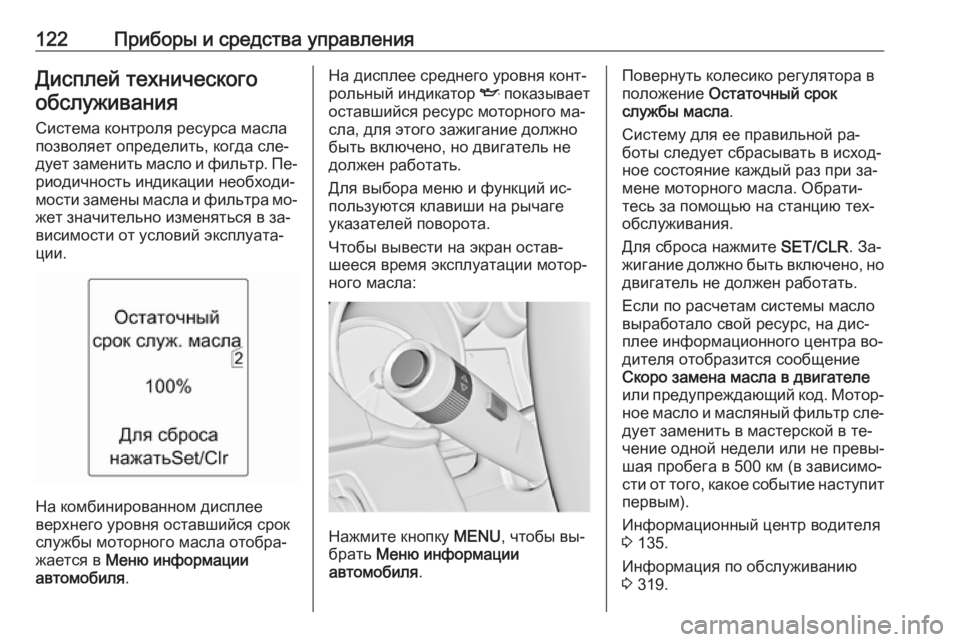

122Приборы и средства управленияДисплей техническогообслуживания
Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐
жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.
На комбинированном дисплее
верхнего уровня оставшийся срок
службы моторного масла отобра‐
жается в Меню информации
автомобиля .
На дисплее среднего уровня конт‐
рольный индикатор I показывает
оставшийся ресурс моторного ма‐
сла, для этого зажигание должно
быть включено, но двигатель не
должен работать.
Для выбора меню и функций ис‐
пользуются клавиши на рычаге
указателей поворота.
Чтобы вывести на экран остав‐
шееся время эксплуатации мотор‐ ного масла:
Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .
Систему для ее правильной ра‐
боты следует сбрасывать в исход‐
ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Для сброса нажмите SET/CLR. За‐
жигание должно быть включено, но двигатель не должен работать.
Если по расчетам системы масло
выработало свой ресурс, на дис‐
плее информационного центра во‐
дителя отобразится сообщение
Скоро замена масла в двигателе
или предупреждающий код. Мотор‐
ное масло и масляный фильтр сле‐ дует заменить в мастерской в те‐
чение одной недели или не превы‐
шая пробега в 500 км (в зависимо‐
сти от того, какое событие наступит
первым).
Информационный центр водителя
3 135.
Информация по обслуживанию
3 319.

Приборы и средства управления123Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐ гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов. В зависимости
от комплектации автомобиля, рас‐
положение отдельных индикато‐
ров может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство ин‐
дикаторов, что можно рассматри‐
вать как проверку их работоспособ‐
ности.
Цвета индикаторов обозначают:Красный:опасность, важное на‐
поминаниеЖелтый:предупреждение,
справка, неисправ‐
ностьЗеленый:подтверждение вклю‐
ченияСиний:подтверждение вклю‐
ченияБелый:подтверждение вклю‐
чения

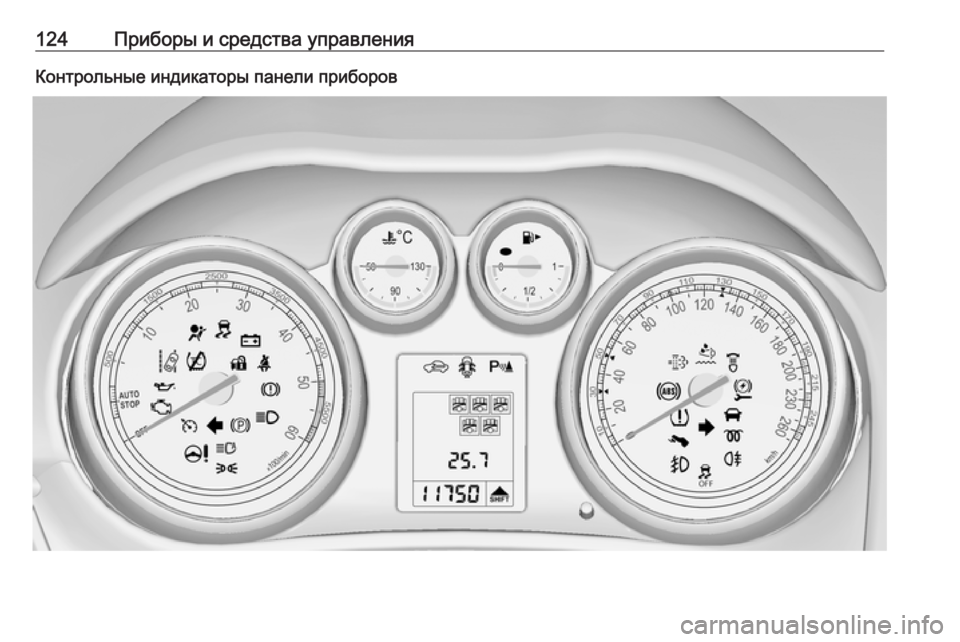

124Приборы и средства управленияКонтрольные индикаторы панели приборов

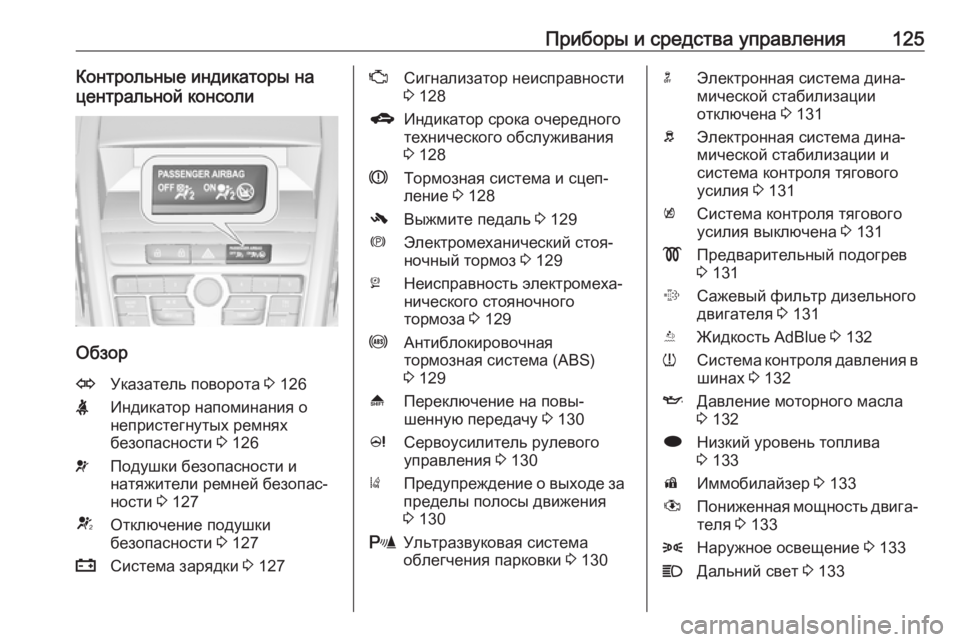

Приборы и средства управления125Контрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 126XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 126vПодушки безопасности и
натяжители ремней безопас‐
ности 3 127VОтключение подушки
безопасности 3 127pСистема зарядки 3 127ZСигнализатор неисправности
3 128gИндикатор срока очередного
технического обслуживания
3 128RТормозная система и сцеп‐
ление 3 128-Выжмите педаль 3 129mЭлектромеханический стоя‐
ночный тормоз 3 129jНеисправность электромеха‐
нического стояночного
тормоза 3 129uАнтиблокировочная
тормозная система (ABS)
3 129[Переключение на повы‐
шенную передачу 3 130cСервоусилитель рулевого
управления 3 130)Предупреждение о выходе за
пределы полосы движения
3 130rУльтразвуковая система
облегчения парковки 3 130nЭлектронная система дина‐
мической стабилизации
отключена 3 131bЭлектронная система дина‐
мической стабилизации и
система контроля тягового
усилия 3 131kСистема контроля тягового
усилия выключена 3 131!Предварительный подогрев
3 131%Сажевый фильтр дизельного
двигателя 3 131YЖидкость AdBlue 3 132wСистема контроля давления в
шинах 3 132IДавление моторного масла
3 132iНизкий уровень топлива
3 133dИммобилайзер 3 133#Пониженная мощность двига‐
теля 3 1338Наружное освещение 3 133CДальний свет 3 133

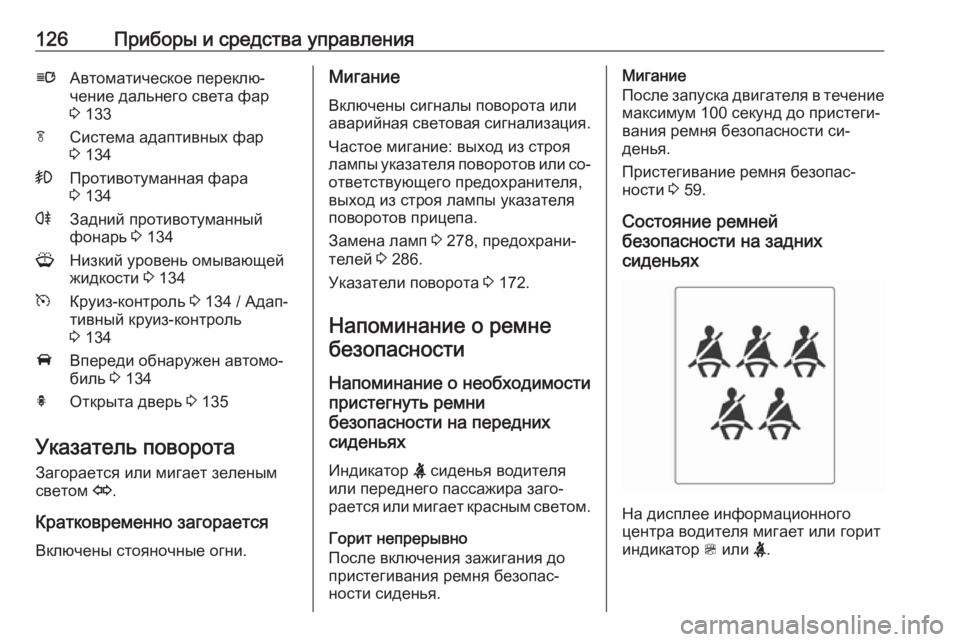

126Приборы и средства управленияlАвтоматическое переклю‐
чение дальнего света фар
3 133fСистема адаптивных фар
3 134>Противотуманная фара
3 134rЗадний противотуманный
фонарь 3 134GНизкий уровень омывающей
жидкости 3 134mКруиз-контроль 3 134 / Адап‐
тивный круиз-контроль
3 134AВпереди обнаружен автомо‐
биль 3 134hОткрыта дверь 3 135
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание
Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строялампы указателя поворотов или со‐ ответствующего предохранителя,выход из строя лампы указателяповоротов прицепа.
Замена ламп 3 278, предохрани‐
телей 3 286.
Указатели поворота 3 172.
Напоминание о ремне безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
Индикатор X сиденья водителя
или переднего пассажира заго‐
рается или мигает красным светом.
Горит непрерывно
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.
Пристегивание ремня безопас‐
ности 3 59.
Состояние ремней
безопасности на задних
сиденьях
На дисплее информационного
центра водителя мигает или горит
индикатор > или X.
