2016 OPEL COMBO Instrukcja obsługi (in Polish)

Schowki63Schowek w descerozdzielczej
Pociągnąć za uchwyt, aby otworzyć
pokrywę schowka w desce
rozdzielczej.
W zależności od wersji, schowek
może być zamykany na klucz.
Podczas jazdy schowek musi być
zamknięty.
Uchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli między przednimi fotelami.
Uchwyty na napoje mogą służyć
również jako podstawy dla
przenośnej popielniczki 3 77.
Konsola sufitowa
W konsoli sufitowej przechowywać
tylko lekkie przedmioty, takie jak
papiery lub mapy.
Schowek pod fotelem
Pociągnąć pętlę siedziska fotela, aby
uzyskać dostęp do schowka.

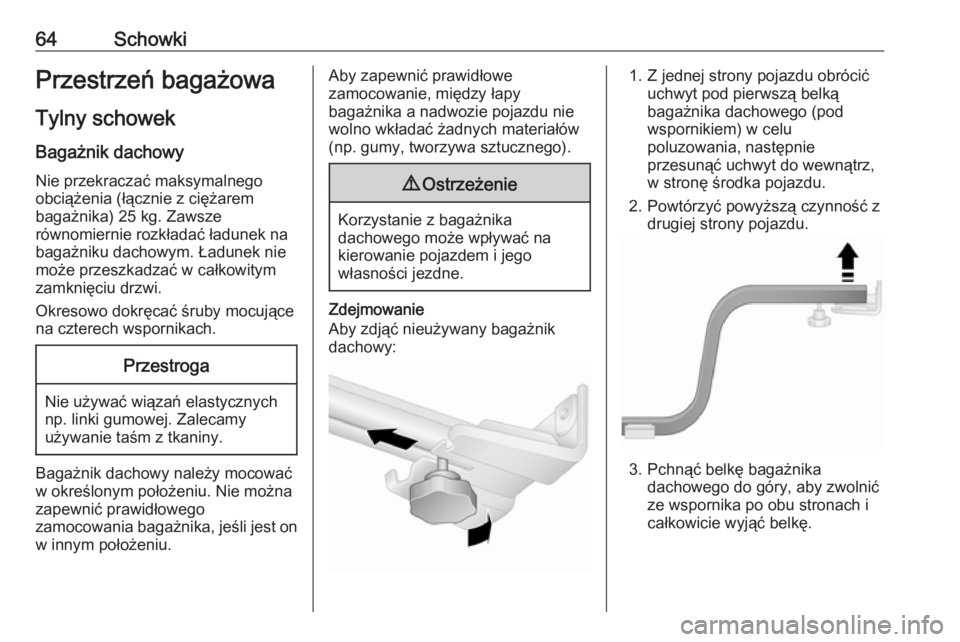

64SchowkiPrzestrzeń bagażowa
Tylny schowek Bagażnik dachowyNie przekraczać maksymalnego
obciążenia (łącznie z ciężarem
bagażnika) 25 kg. Zawsze
równomiernie rozkładać ładunek na bagażniku dachowym. Ładunek nie
może przeszkadzać w całkowitym
zamknięciu drzwi.
Okresowo dokręcać śruby mocujące na czterech wspornikach.Przestroga
Nie używać wiązań elastycznych
np. linki gumowej. Zalecamy
używanie taśm z tkaniny.
Bagażnik dachowy należy mocować
w określonym położeniu. Nie można
zapewnić prawidłowego
zamocowania bagażnika, jeśli jest on
w innym położeniu.
Aby zapewnić prawidłowe
zamocowanie, między łapy
bagażnika a nadwozie pojazdu nie
wolno wkładać żadnych materiałów
(np. gumy, tworzywa sztucznego).9 Ostrzeżenie
Korzystanie z bagażnika
dachowego może wpływać na
kierowanie pojazdem i jego
własności jezdne.
Zdejmowanie
Aby zdjąć nieużywany bagażnik
dachowy:
1. Z jednej strony pojazdu obrócić uchwyt pod pierwszą belką
bagażnika dachowego (pod
wspornikiem) w celu poluzowania, następnieprzesunąć uchwyt do wewnątrz,
w stronę środka pojazdu.
2. Powtórzyć powyższą czynność z drugiej strony pojazdu.
3. Pchnąć belkę bagażnikadachowego do góry, aby zwolnić
ze wspornika po obu stronach i
całkowicie wyjąć belkę.

Schowki654. Powtórzyć powyższe czynnościdla drugiej belki bagażnika
dachowego.
5. Odkręcić śruby na czterech wspornikach, aby wymontować
wsporniki z nadwozia pojazdu.
Osłona przestrzeni bagażowej
Wysuwana osłona przestrzeni bagażowej
Nie kłaść na wysuwanej osłonie
przestrzeni bagażowej ciężkich ani
ostro zakończonych przedmiotów.Zamykanie
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, po czym umieścić w
zaczepach po obu stronach.
Otwieranie
Zdjąć osłonę przestrzeni bagażowej z
bocznych elementów mocujących.
Przytrzymać osłonę, pozwalając, aby całkowicie się zwinęła.

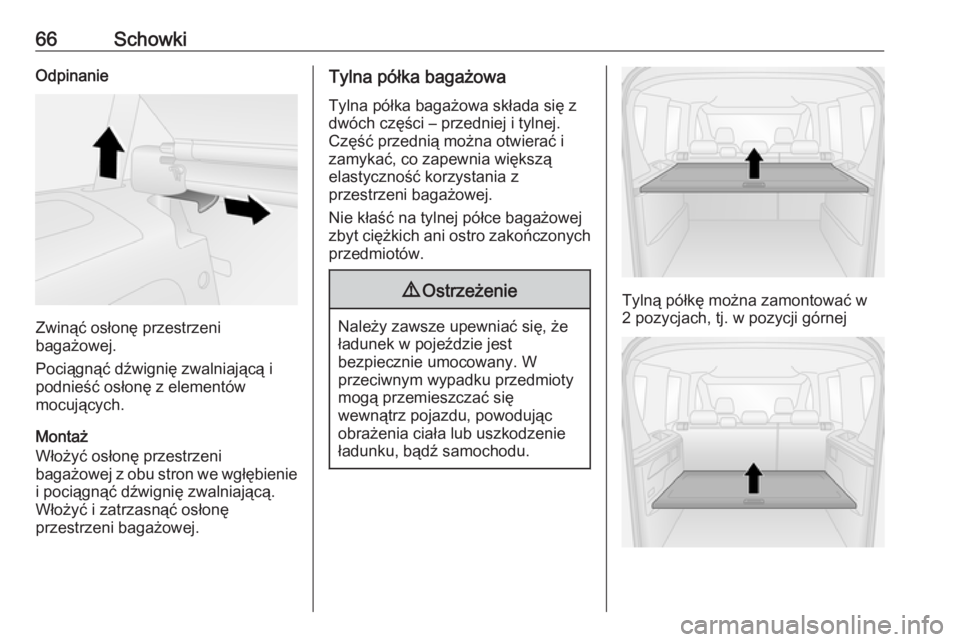

66SchowkiOdpinanie
Zwinąć osłonę przestrzeni
bagażowej.
Pociągnąć dźwignię zwalniającą i
podnieść osłonę z elementów
mocujących.
Montaż
Włożyć osłonę przestrzeni
bagażowej z obu stron we wgłębienie
i pociągnąć dźwignię zwalniającą. Włożyć i zatrzasnąć osłonę
przestrzeni bagażowej.
Tylna półka bagażowa
Tylna półka bagażowa składa się z
dwóch części – przedniej i tylnej.
Część przednią można otwierać i
zamykać, co zapewnia większą
elastyczność korzystania z
przestrzeni bagażowej.
Nie kłaść na tylnej półce bagażowej
zbyt ciężkich ani ostro zakończonych przedmiotów.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
Tylną półkę można zamontować w
2 pozycjach, tj. w pozycji górnej

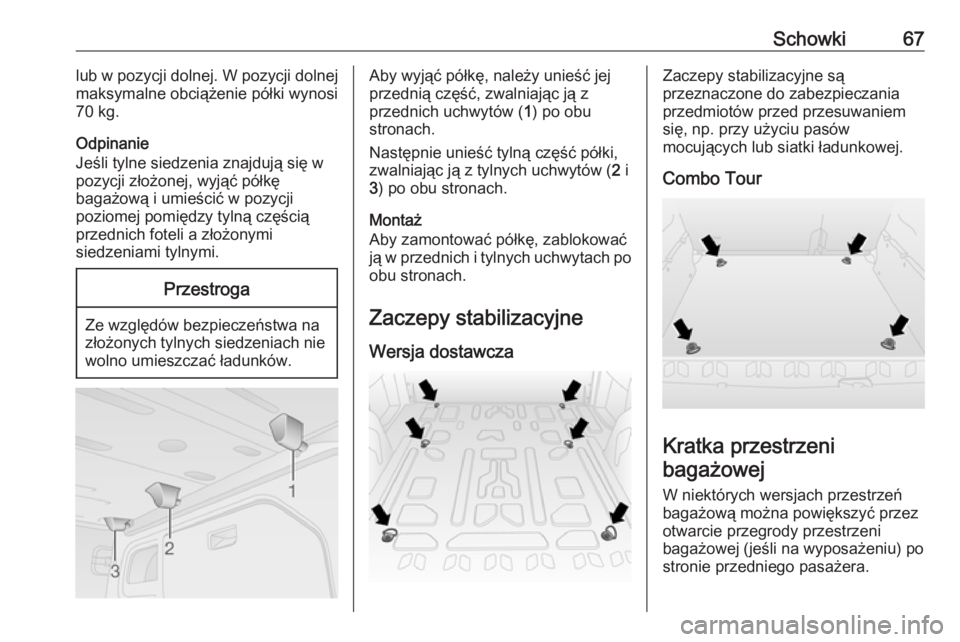

Schowki67lub w pozycji dolnej. W pozycji dolnej
maksymalne obciążenie półki wynosi 70 kg.
Odpinanie
Jeśli tylne siedzenia znajdują się w
pozycji złożonej, wyjąć półkę
bagażową i umieścić w pozycji
poziomej pomiędzy tylną częścią
przednich foteli a złożonymi
siedzeniami tylnymi.Przestroga
Ze względów bezpieczeństwa na
złożonych tylnych siedzeniach nie wolno umieszczać ładunków.
Aby wyjąć półkę, należy unieść jej
przednią część, zwalniając ją z
przednich uchwytów ( 1) po obu
stronach.
Następnie unieść tylną część półki,
zwalniając ją z tylnych uchwytów ( 2 i
3 ) po obu stronach.
Montaż
Aby zamontować półkę, zablokować
ją w przednich i tylnych uchwytach po obu stronach.
Zaczepy stabilizacyjne
Wersja dostawczaZaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
Combo Tour
Kratka przestrzeni bagażowej
W niektórych wersjach przestrzeń
bagażową można powiększyć przez
otwarcie przegrody przestrzeni
bagażowej (jeśli na wyposażeniu) po
stronie przedniego pasażera.

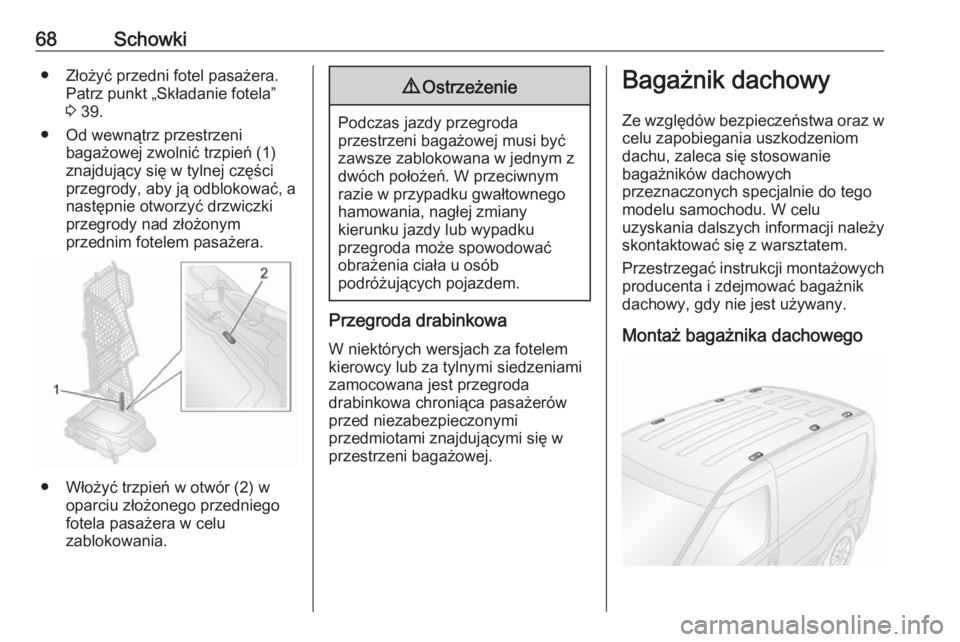

68Schowki● Złożyć przedni fotel pasażera.Patrz punkt „Składanie fotela”
3 39.
● Od wewnątrz przestrzeni bagażowej zwolnić trzpień (1)znajdujący się w tylnej części
przegrody, aby ją odblokować, a
następnie otworzyć drzwiczki
przegrody nad złożonym
przednim fotelem pasażera.
● Włożyć trzpień w otwór (2) w oparciu złożonego przedniego
fotela pasażera w celu
zablokowania.
9 Ostrzeżenie
Podczas jazdy przegroda
przestrzeni bagażowej musi być
zawsze zablokowana w jednym z
dwóch położeń. W przeciwnym
razie w przypadku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
przegroda może spowodować
obrażenia ciała u osób
podróżujących pojazdem.
Przegroda drabinkowa
W niektórych wersjach za fotelem
kierowcy lub za tylnymi siedzeniami
zamocowana jest przegroda
drabinkowa chroniąca pasażerów
przed niezabezpieczonymi
przedmiotami znajdującymi się w
przestrzeni bagażowej.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji należy skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowego

Schowki69W celu zamocowania bagażnika
dachowego wkręcić śruby
montażowe w otwory pokazane na
ilustracji.Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty powinny być równomiernie rozłożone i jak
najbardziej wysunięte do przodu. Jeśli przedmioty takie są
układane piętrowo, najcięższe
powinny zostać umieszczone na
spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 67.
● Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do
przodu ani złożone.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na wysuwanej
osłonie przestrzeni bagażowej3 65 ani na desce rozdzielczej;
nie wolno zakrywać czujnika znajdującego się w górnej części
deski rozdzielczej 3 115.
● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozić
jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.

70Schowki● Ładowność jest różnicąpomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 192) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w
90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy
rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy dowarunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie
(włącznie z masą bagażnika
dachowego) wynosi 100 kg.
Składa się na nie masa
bagażnika dachowego oraz
masa przewożonego ładunku.
