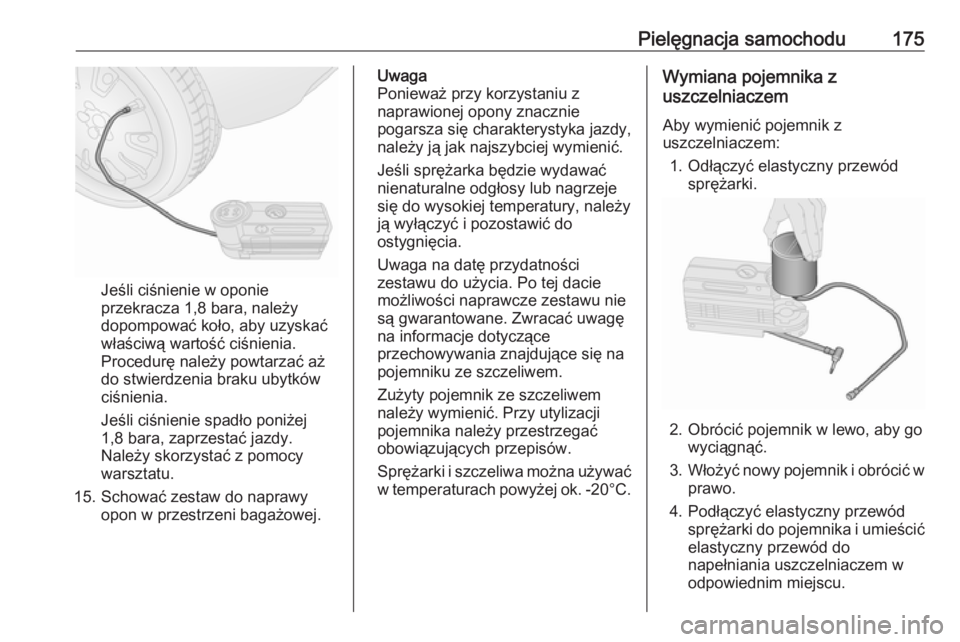

Pielęgnacja samochodu175
Jeśli ciśnienie w oponie
przekracza 1,8 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,8 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
15. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
należy ją jak najszybciej wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć i pozostawić do
ostygnięcia.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok. -20°C.Wymiana pojemnika z
uszczelniaczem
Aby wymienić pojemnik z
uszczelniaczem:
1. Odłączyć elastyczny przewód sprężarki.
2. Obrócić pojemnik w lewo, aby go wyciągnąć.
3. Włożyć nowy pojemnik i obrócić w
prawo.
4. Podłączyć elastyczny przewód sprężarki do pojemnika i umieścić
elastyczny przewód do
napełniania uszczelniaczem w
odpowiednim miejscu.

176Pielęgnacja samochoduZmiana koła
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 173.
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● Zaciągnąć hamulec postojowy i wybrać pierwszy lub wsteczny
bieg.
● Wyjąć koło zapasowe 3 177.
● Nie zmieniać jednocześnie więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.● Jeśli podłoże jest miękkie, podpodnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed zamontowaniem koła wyczyścić nakrętki kół i gwint
czystą szmatką.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Podważyć śrubokrętem i zdjąć kapturki nakrętek koła. Ściągnąć
kołpak koła, używając do tego
celu odpowiedniego narzędzia.
2. Bezpiecznie założyć klucz do kół i
odkręcić każdą nakrętkę koła o
pół obrotu.

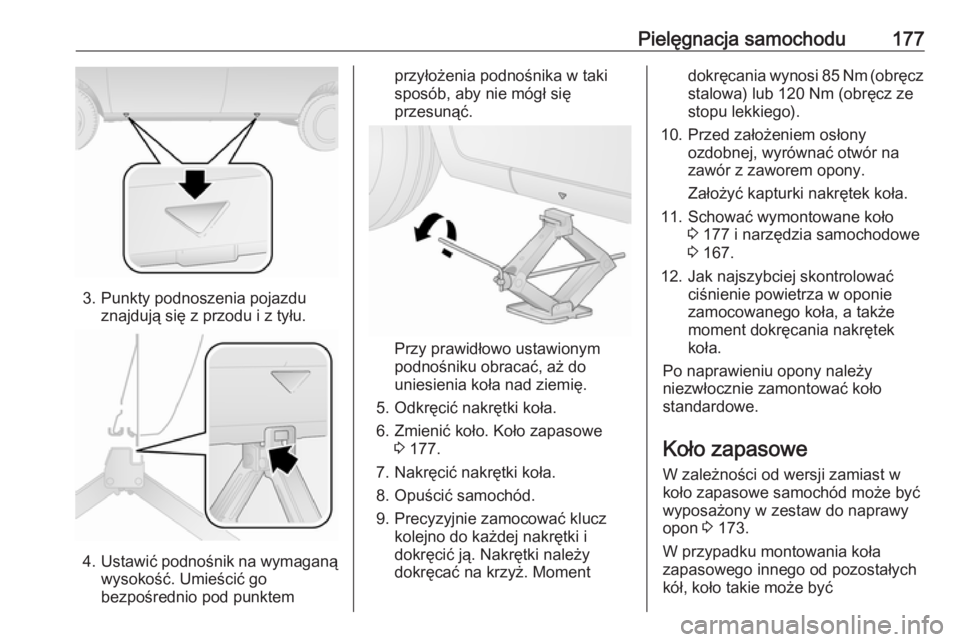

Pielęgnacja samochodu177
3. Punkty podnoszenia pojazduznajdują się z przodu i z tyłu.
4.Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Przy prawidłowo ustawionym
podnośniku obracać, aż do
uniesienia koła nad ziemię.
5. Odkręcić nakrętki koła.
6. Zmienić koło. Koło zapasowe 3 177.
7. Nakręcić nakrętki koła. 8. Opuścić samochód.
9. Precyzyjnie zamocować klucz kolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment
dokręcania wynosi 85 Nm (obręcz stalowa) lub 120 Nm (obręcz ze
stopu lekkiego).
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
11. Schować wymontowane koło 3 177 i narzędzia samochodowe
3 167.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 173.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być

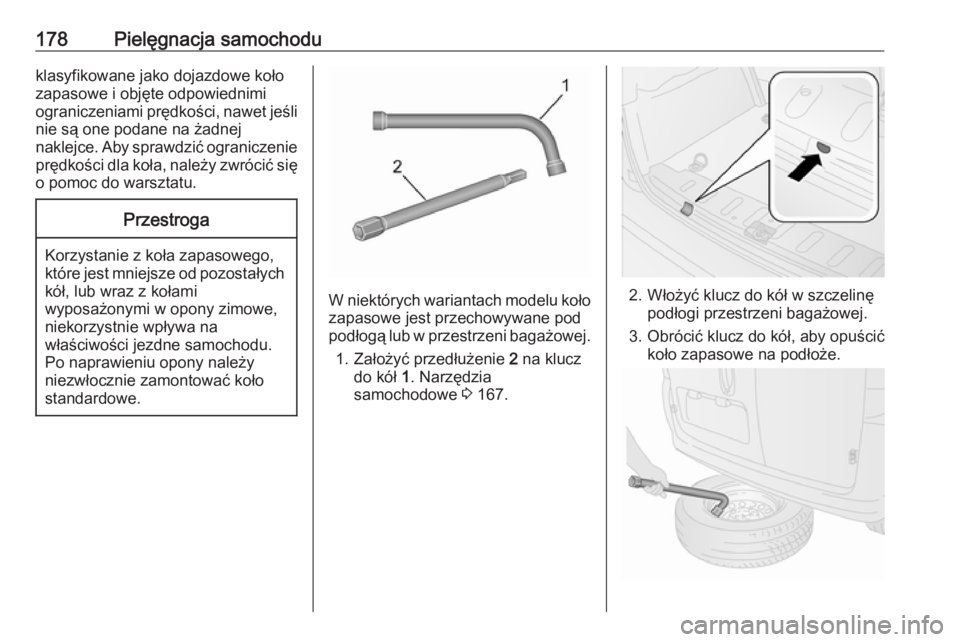

178Pielęgnacja samochoduklasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie
prędkości dla koła, należy zwrócić się o pomoc do warsztatu.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
W niektórych wariantach modelu koło zapasowe jest przechowywane podpodłogą lub w przestrzeni bagażowej.
1. Założyć przedłużenie 2 na klucz
do kół 1. Narzędzia
samochodowe 3 167.2. Włożyć klucz do kół w szczelinę
podłogi przestrzeni bagażowej.
3. Obrócić klucz do kół, aby opuścić koło zapasowe na podłoże.

Pielęgnacja samochodu1794. Wyciągnąć koło zapasowe spodpojazdu.
5. Odkręcić pokrętło 2 i odłączyć
mocowanie linki 1 od koła
zapasowego.
6. Zmienić koło.
7. Umieścić wymienione koło z tyłu pojazdu, zewnętrzną stroną
skierowaną w dół.
8. Przeprowadzić element mocujący
1 przez otwór w obręczy; włożyć
kołek ustalający w jeden z
otworów na śruby i zabezpieczyć pokrętłem 2.
9. Włożyć klucz do kół w szczelinę podłogi przestrzeni bagażowej i
obrócić, aby całkowicie podnieść
koło zapasowe.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Pojazdy CNG
Pojazdy z CNG; koło zapasowe
znajduje się w przestrzeni
bagażowej.1. Za pomocą klucza do kół odkręcić
dwie śruby i wyjąć koło zapasowe
z uchwytu. Narzędzia
samochodowe 3 167.
2. Zmienić koło.

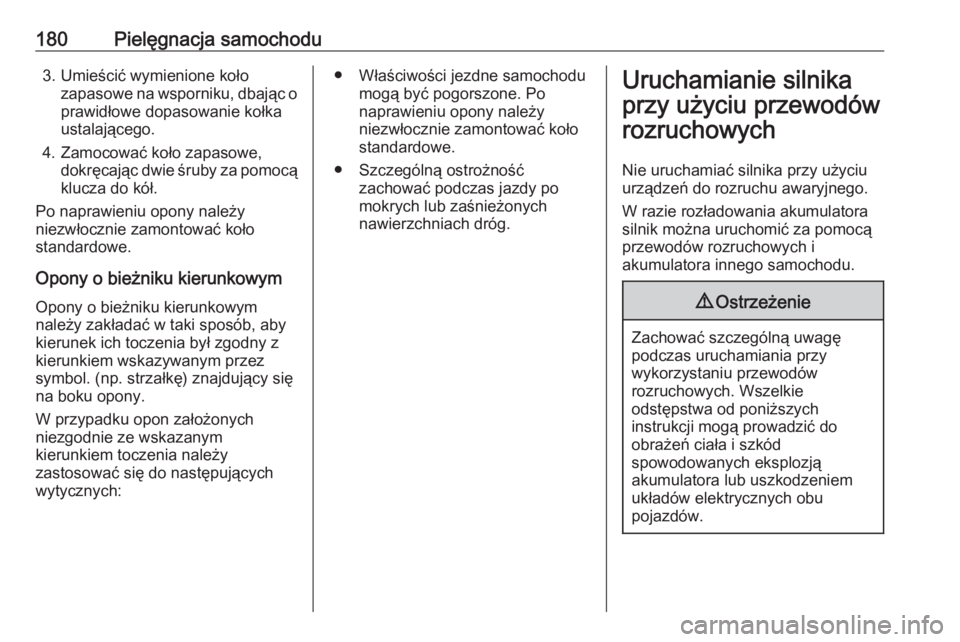

180Pielęgnacja samochodu3. Umieścić wymienione kołozapasowe na wsporniku, dbając o
prawidłowe dopasowanie kołka
ustalającego.
4. Zamocować koło zapasowe, dokręcając dwie śruby za pomocąklucza do kół.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z kierunkiem wskazywanym przez
symbol. (np. strzałkę) znajdujący się
na boku opony.
W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:● Właściwości jezdne samochodu mogą być pogorszone. Po
naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
● Szczególną ostrożność zachować podczas jazdy po
mokrych lub zaśnieżonych
nawierzchniach dróg.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu
urządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora silnik można uruchomić za pomocą
przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.

Pielęgnacja samochodu1819Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora z
otwartym ogniem lub źródłem
iskier.
● Przy spadku temperatury zewnętrznej poniżej 0 °C
rozładowany akumulator może zamarznąć. Przed podłączeniem
przewodów rozruchowych
rozmrozić akumulator.
● Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
● Akumulator wspomagający musi mieć takie samo napięcie
zasilania (12 V) jak akumulator
używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie
może być dużo mniejsza od
pojemności akumulatora
rozładowanego.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
● Nie odłączać rozładowanego akumulatora od samochodowej
instalacji elektrycznej.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.
● Włączyć hamulec postojowy i neutralne położenie skrzyni
biegów.
Kolejność podłączania przewodów:
1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora
wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Drugi koniec tego przewodu podłączyć do punktu styku z masąsamochodu, np. do kadłuba
silnika lub do połączenia
śrubowego któregoś z elementów

182Pielęgnacja samochoduzawieszenia silnika. Miejsce
podłączenia powinno znajdować
się jak najdalej od rozładowanego
akumulatora, co najmniej 60 cm.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po 5 minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w 1-minutowych
odstępach i trwać nie dłużej niż
15 sekund.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
3 minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne (np. reflektory lub ogrzewanie szyby
tylnej).
5. Przewody odłączać dokładnie w odwrotnej kolejności.Holowanie
Holowanie samochodu
Odblokować zaślepkę, ostrożnie
podnosząc za pomocą wkrętaka. W
celu uniknięcia uszkodzenia zaleca
się umieszczenie kawałka tkaniny
między śrubokrętem a ramą.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 167.
Wkręcić ucho holownicze, obracając je do oporu, i ustawić w położeniupoziomym.
