2016 OPEL COMBO Instrukcja obsługi (in Polish)

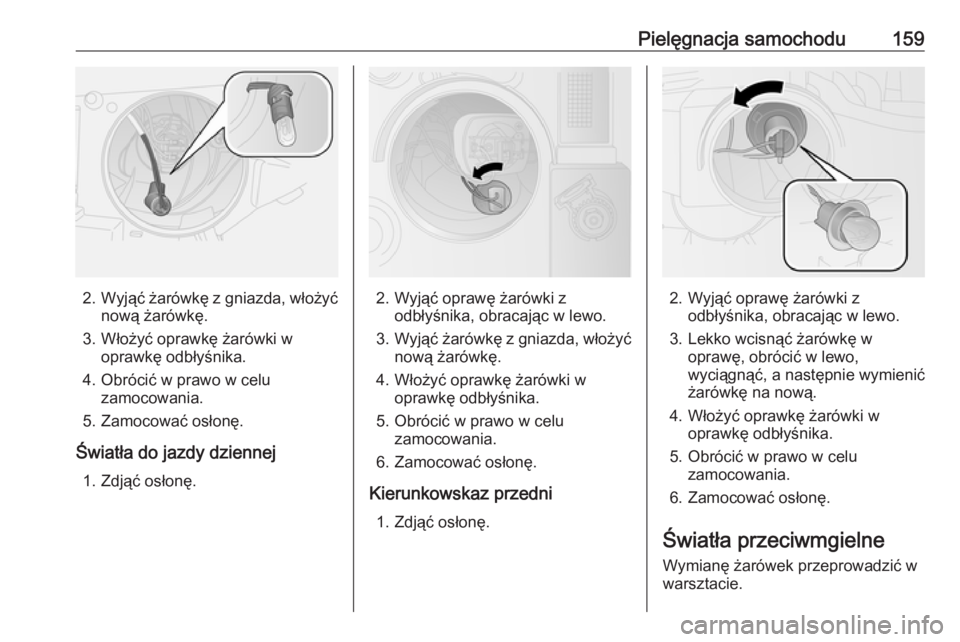

Pielęgnacja samochodu159
2.Wyjąć żarówkę z gniazda, włożyć
nową żarówkę.
3. Włożyć oprawkę żarówki w oprawkę odbłyśnika.
4. Obrócić w prawo w celu zamocowania.
5. Zamocować osłonę.
Światła do jazdy dziennej 1. Zdjąć osłonę.2. Wyjąć oprawę żarówki z odbłyśnika, obracając w lewo.
3. Wyjąć żarówkę z gniazda, włożyć
nową żarówkę.
4. Włożyć oprawkę żarówki w oprawkę odbłyśnika.
5. Obrócić w prawo w celu zamocowania.
6. Zamocować osłonę.
Kierunkowskaz przedni 1. Zdjąć osłonę.2. Wyjąć oprawę żarówki z odbłyśnika, obracając w lewo.
3. Lekko wcisnąć żarówkę w oprawę, obrócić w lewo,
wyciągnąć, a następnie wymienić
żarówkę na nową.
4. Włożyć oprawkę żarówki w oprawkę odbłyśnika.
5. Obrócić w prawo w celu zamocowania.
6. Zamocować osłonę.
Światła przeciwmgielne
Wymianę żarówek przeprowadzić w
warsztacie.

160Pielęgnacja samochoduŚwiatła tylne
1. Odkręcić trzy wkręty mocujące.
2. Wymontować obudowę lampy z pojazdu.
3. Odłączyć wtyk przyłącza od oprawy żarówki.
4.Odkręcić cztery wkręty mocujące,
korzystając ze śrubokręta. Obrócić oprawę żarówki światła
cofania w lewo i wymienić
żarówkę.
5. Wymontować oprawę żarówki i uszczelkę z obudowy lampy.
6. Lekko wcisnąć żarówkę w gniazdo, obrócić w lewo,wyciągnąć, a następnie
zamocować nową żarówkę.Światło hamowania ( 1)
Kierunkowskaz ( 2)
Światło tylne( 3)
Światło tylne/przeciwmgłowe ( 4)
7. Zamontować uszczelkę na oprawie żarówki, upewniając się,
że jest prawidłowo zamocowana. Zamontować oprawę żarówki w
obudowie lampy. Sprawdzić, czy
oprawa zatrzasnęła się
prawidłowo. Dokręcić
śrubokrętem cztery wkręty
mocujące.
8. Zamontować oprawę żarówki światła cofania i dokręcić,
obracając w prawo.

Pielęgnacja samochodu1619. Podłączyć wtyk przyłącza.
10. Włożyć obudowę lampy w nadwozie. Sprawdzić, czy
obudowa jest ustawiona
prawidłowo. Dokręcić trzy wkręty
mocujące.
11. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
Kierunkowskazy boczne Wymianę żarówek przeprowadzić w
warsztacie.
Centralne, wysoko zamontowane światłohamowania
Wymianę żarówek przeprowadzić w
warsztacie.Oświetlenie tablicy
rejestracyjnej
Klapa tylna
1. Włożyć wkrętak zgodnie ze strzałkami, nacisnąć w bok i
zwolnić oprawę żarówki.
2. Obrócić oprawę żarówki w lewo, aby wymontować ją z obudowy.
Pociągnąć i wymontować
żarówkę.
3. Wymienić żarówkę na nową.
4. Wsunąć oprawkę żarówki w obudowę lampy i obrócić w prawo
5. Zamontować oprawę żarówki, upewniając się, że jest
prawidłowo zatrzaśnięta.

162Pielęgnacja samochoduDrzwi tylne
1. Włożyć wkrętak zgodnie zestrzałkami, nacisnąć w lewo i
zwolnić oprawę żarówki.
2. Lekko nacisnąć żarówkę w kierunku zacisku sprężystego i
wyjąć ją.
3. Wymienić żarówkę na nową. 4. Zamontować oprawę żarówki, upewniając się, że jest
prawidłowo zatrzaśnięta.
Oświetlenie wnętrza
Przednia i tylna lampka
oświetlenia wnętrza
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Otworzyć tylną osłonę.
3. Wymienić żarówkę.
4. Zamknąć tylną osłonę.
5. Zamocować klosz.
Oświetlenie wnętrzna z przodu
kabiny, lampki do czytania
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Otworzyć tylną osłonę.
3. Wymienić żarówki.
4. Zamknąć tylną osłonę.
5. Zamocować klosz.

Pielęgnacja samochodu163Wyjmowana tylna lampka
oświetlenia wnętrza
1. Zwolnić zespół lampy przez naciśnięcie przycisku w jego
górnej części.
2. Wyciągnąć zespół lampy podważając go w punktach
pokazanych na ilustracji.
3. Wymienić żarówkę na nową. Sprawdzić, czy została ona
prawidłowo wpasowana.
4. Założyć z powrotem klosz.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.
Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● po prawej stronie komory silnika,
obok akumulatora,
● za osłoną w dolnej części deski rozdzielczej, po stronie kierowcy.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne typy bezpieczników.

164Pielęgnacja samochodu
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
W pojeździe powinien znajdować się
kompletny zestaw zapasowych
bezpieczników.
Niektóre układy są chronione przez
kilka bezpieczników. Pomimo braku
danej funkcji lub układu
odpowiadający bezpiecznik może
być obecny.
Uwaga
Niektóre opisy bezpieczników w tym podręczniku użytkownika mogą nie
odpowiadać układowi
bezpieczników w danej wersji
pojazdu. Sprawdzić naklejkę na
skrzynce bezpieczników, jeśli jest
dostępna.
Szczypce ułatwiające wymianę
małych bezpieczników
Do wyjęcia bezpieczników użyć
specjalnych szczypiec.

Pielęgnacja samochodu165
W celu ułatwienia wymiany
bezpieczników można użyć
szczypiec do wyciągania
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się po prawej stronie komory silnika,
obok akumulatora.
W celu zdjęcia pokrywy ochronnej i
uzyskania dostępu do bezpieczników
należy odkręcić dwie śruby (patrz
ilustracja).

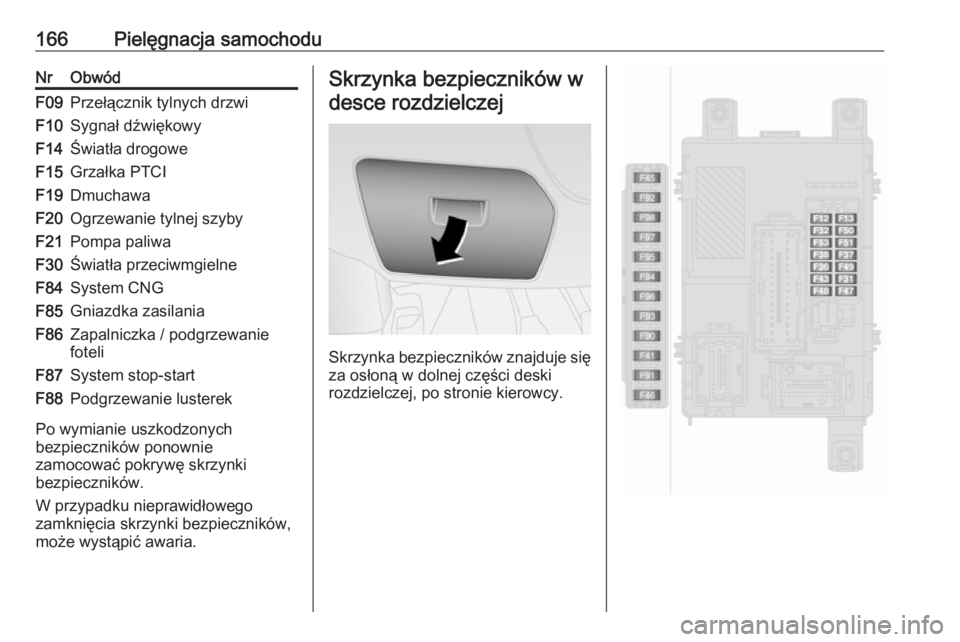

166Pielęgnacja samochoduNrObwódF09Przełącznik tylnych drzwiF10Sygnał dźwiękowyF14Światła drogoweF15Grzałka PTCIF19DmuchawaF20Ogrzewanie tylnej szybyF21Pompa paliwaF30Światła przeciwmgielneF84System CNGF85Gniazdka zasilaniaF86Zapalniczka / podgrzewanie
foteliF87System stop-startF88Podgrzewanie lusterek
Po wymianie uszkodzonych
bezpieczników ponownie
zamocować pokrywę skrzynki
bezpieczników.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się za osłoną w dolnej części deski
rozdzielczej, po stronie kierowcy.
