2016 MAZDA MODEL CX-5 Handleiding (in Dutch)

qWerking van de achteruitkijkmonitor
De werking van de achteruitkijkmonitor bij het achteruitrijden met de auto varieert
afhankelijk van de verkeers- en wegsituatie en de auto. De hoeveelheid benodigde
stuurbeweging en de timing varieert ook afhankelijk van de omstandigheden, dus
controleer de omgeving rechtstreeks met uw ogen en stuur de auto al naargelang de
situatie.
Houd goed rekening met bovenstaande voorzorgsmaatregelen alvorens de
achteruitkijkmonitor te gebruiken.
Displaytype met hulplijnen voor geprojecteerd rijtraject
OPMERKING
Het volgende is een voorbeeld van parkeren waarbij het stuurwiel bij het achteruitrijden
naar rechts gedraaid wordt. De procedure is omgekeerd wanneer het achteruitrijden
vanuit tegenovergestelde richting gebeurt.
1. Zet de keuzehendel in stand R om de display over te schakelen naar de
achteruitkijkmonitordisplay.
2. Alvorens achteruit een parkeerruimte in te rijden, het stuurwiel draaien en daarbij naar
de display van het geprojecteerde rijtraject kijken zodat de auto in het midden de
parkeerruimte inrijdt.
(Displayconditie) (Voertuigconditie)
Tijdens het rijden
Achteruitkijkmonitor
4-245

3. Nadat u de parkeerruimte binnen begint te rijden, langzaam achteruit blijven rijden zodat
de afstand tussen de voertuigbreedterichtlijnen en de zijkant van de parkeerruimte aan
de linker- en rechterzijde nagenoeg gelijk zijn.
(Displayconditie) (Voertuigconditie)
4. Ga verder met het bijdraaien van het stuurwiel totdat de voertuigbreedterichtlijnen
parallel zijn aan de linker- en rechterzijde van de parkeerruimte.
5. Zodra de lijnen parallel staan, de wielen rechtvooruit zetten en uw auto langzaam
achteruit de parkeerruimte inrijden. Blijf de omliggende ruimte van de auto controleren
en breng vervolgens de auto op de best mogelijke plaats tot stilstand. (Als de
parkeerruimte verdeelstrepen heeft, controleer dan of de voertuigbreedterichtlijnen ten
opzichte hiervan parallel staan.)
(Displayconditie) (Voertuigconditie)
4-246
Tijdens het rijden
Achteruitkijkmonitor

6. Wanneer de keuzehendel vanuit stand R in een andere keuzehendelstand wordt gezet,
keert het scherm terug naar de voorgaande display.
OPMERKING
Aangezien er een verschil kan zijn tussen de getoonde afbeelding, zoals hieronder
aangegeven, en de werkelijke omstandigheden tijdens het parkeren, altijd de veiligheid
aan de achterzijde van de auto en het omliggende gebied rechtstreeks visueel
controleren.
lIn de afbeelding van de parkeerruimte (of garage) welke op het scherm wordt
weergegeven, kan het lijken dat het achterste uiteinde en de afstandrichtlijnen op de
monitor op één lijn zijn, terwijl deze op de grond in feite niet op één lijn zijn.
lBij het parkeren in een ruimte die enkel aan één zijde van de parkeerruimte een
verdeelstreep heeft, kan het lijken dat de verdeelstreep en de voertuigbreedterichtlijn
op de monitor op één lijn zijn, alhoewel deze in feite op de grond niet op één lijn zijn.
Displaytype met vaste hulplijnen
OPMERKING
Beelden van de achteruitparkeercamera die getoond worden op de monitor zijn
omgekeerde beelden (spiegelbeelden).
1. Zet de keuzehendel in stand R om de display over te schakelen naar de
achteruitkijkmonitordisplay.
Tijdens het rijden
Achteruitkijkmonitor
4-247

2. Controleer de omgeving rondom de auto en rijd achteruit.
(Displayconditie) (Voertuigconditie)
3. Nadat u de parkeerruimte binnen begint te rijden, langzaam achteruit blijven rijden zodat
de afstand tussen de voertuigbreedterichtlijnen en de zijkant van de parkeerruimte aan
de linker- en rechterzijde nagenoeg gelijk zijn.
4. Ga verder met het bijdraaien van het stuurwiel totdat de voertuigbreedterichtlijnen
parallel zijn aan de linker- en rechterzijde van de parkeerruimte.
4-248
Tijdens het rijden
Achteruitkijkmonitor

5. Zodra de lijnen parallel staan, de wielen rechtvooruit zetten en uw auto langzaam
achteruit de parkeerruimte inrijden. Blijf de omliggende ruimte van de auto controleren
en breng vervolgens de auto op de best mogelijke plaats tot stilstand. (Als de
parkeerruimte verdeelstrepen heeft, controleer dan of de voertuigbreedterichtlijnen ten
opzichte hiervan parallel staan.)
(Displayconditie) (Voertuigconditie)
6. Wanneer de keuzehendel vanuit stand R in een andere keuzehendelstand wordt gezet,
keert het scherm terug naar de voorgaande display.
Tijdens het rijden
Achteruitkijkmonitor
4-249

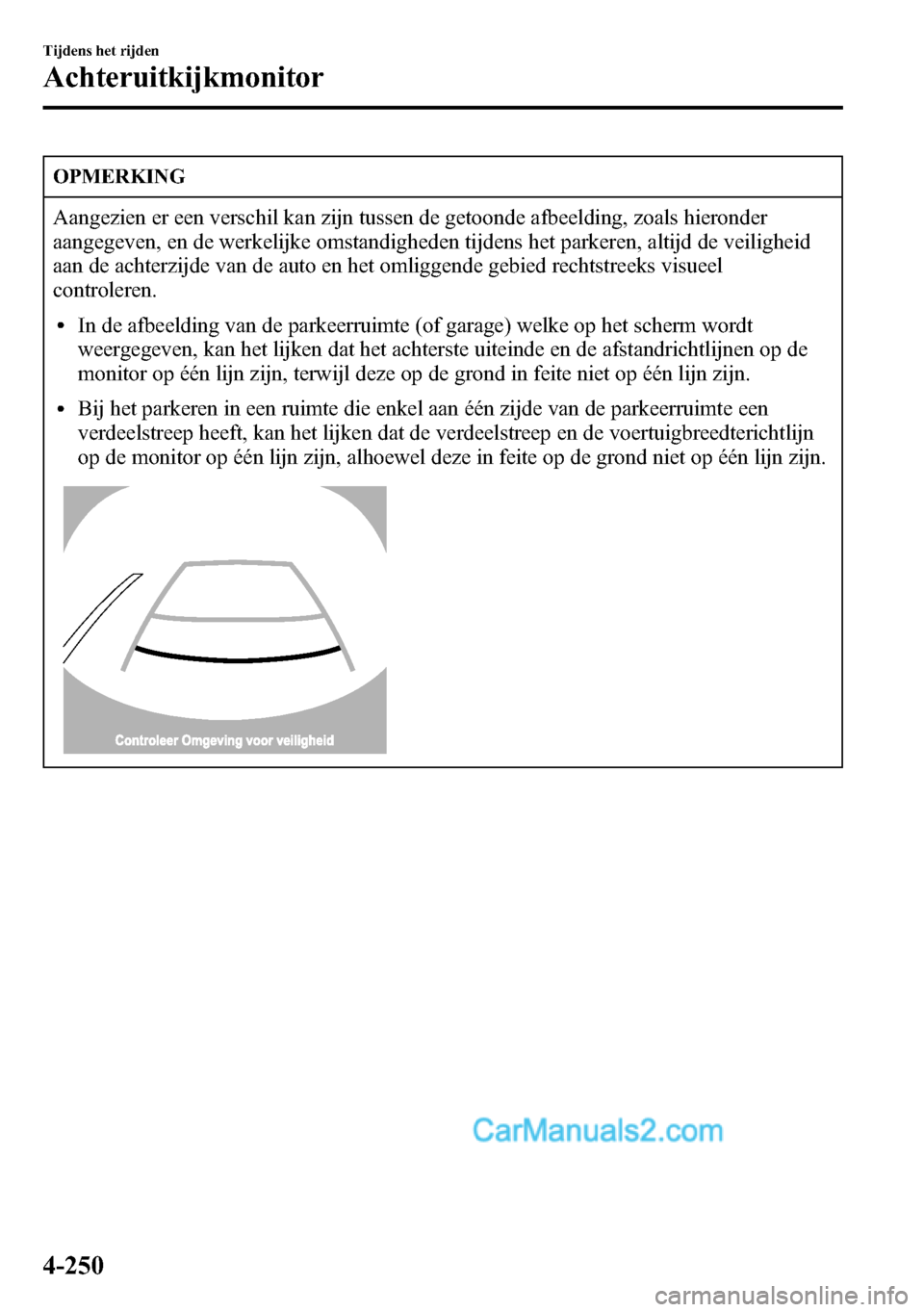

OPMERKING
Aangezien er een verschil kan zijn tussen de getoonde afbeelding, zoals hieronder
aangegeven, en de werkelijke omstandigheden tijdens het parkeren, altijd de veiligheid
aan de achterzijde van de auto en het omliggende gebied rechtstreeks visueel
controleren.
lIn de afbeelding van de parkeerruimte (of garage) welke op het scherm wordt
weergegeven, kan het lijken dat het achterste uiteinde en de afstandrichtlijnen op de
monitor op één lijn zijn, terwijl deze op de grond in feite niet op één lijn zijn.
lBij het parkeren in een ruimte die enkel aan één zijde van de parkeerruimte een
verdeelstreep heeft, kan het lijken dat de verdeelstreep en de voertuigbreedterichtlijn
op de monitor op één lijn zijn, alhoewel deze in feite op de grond niet op één lijn zijn.
4-250
Tijdens het rijden
Achteruitkijkmonitor

qAfwijking tussen de werkelijke wegsituatie en het weergegeven beeld
Er is een enige afwijking tussen de werkelijke wegsituatie en de weergegeven wegsituatie.
Een dergelijke afwijking in het afstandsperspectief kan tot een ongeval leiden. Houd
rekening met de volgende omstandigheden die een afwijking in het afstandsperspectief
kunnen veroorzaken.
Wanneer de auto achterover helt als gevolg van het gewicht van passagiers en lading
Wanneer de achterzijde van de auto lager geworden is, lijkt het voorwerp dat op het scherm
wordt weergegeven verder dan de werkelijke afstand.
VariantieVoorwerp
Tijdens het rijden
Achteruitkijkmonitor
4-251

Wanneer er een steile helling achter de auto is
Wanneer er een steile opwaartse helling (neerwaartse helling) achter de auto is, lijkt het
voorwerp dat op het scherm getoond wordt verder weg (neerwaartse helling: dichterbij)
dan de werkelijke afstand.
Lijkt verder
weg dan de
werkelijke
afstandLijkt
dichterbij
dan de
werkelijke
afstand
Voorwerp in
werkelijke positie Voorwerp in werkelijke positie
Voorwerp op scherm
A: Afstand tussen het voertuig en het voorwerp dat op het scherm wordt getoond.
B: Werkelijke afstand tussen voertuig en voorwerp.
Voorwerp op scherm
4-252
Tijdens het rijden
Achteruitkijkmonitor
