2016 MAZDA MODEL CX-5 Handleiding (in Dutch)

Smeermiddel Classificatie
Koelvloeistof Type FL-22
Handgeschakelde versnellingsbakolieAPI Service GL-4
SAE 75W-80
Automatische transmissievloeistof Originele Mazda Olie ATF-FZ
Tussenbakolie Mazda Long Life Hypoïde Tandwielolie SG1
Achterdifferentieelolie Mazda Long Life Hypoïde Tandwielolie SG1
Rem/koppelingsvloeistof SAE J1703 of FMVSS116 DOT-3 of DOT-4
Technische gegevens
9-7

qInhouden
(Hoeveelheden zijn bij benadering)
Onderwerp Inhoud
Motorolie
SKYACTIV-G 2.0Met vernieuwing oliefilter 4,2 liter
Zonder vernieuwing oliefilter 4,0 liter
SKYACTIV-G 2.5Met vernieuwing oliefilter 4,5 liter
Zonder vernieuwing oliefilter 4,3 liter
SKYACTIV-D 2.2Met vernieuwing oliefilter 5,1 liter
Zonder vernieuwing oliefilter 4,8 liter
Koelvloeistof
SKYACTIV-G 2.0
Handgescha-
kelde
versnellingsbakModel met links stuur 7,1 liter
Model met rechts stuur 6,9 liter
Automatische
transmissieIsraël 7,4 liter
Saoedi-Arabië 7,6 liter
Behalve
bovenge-
noemdeModel met links stuur 7,3 liter
Model met rechts stuur 7,2 liter
SKYACTIV-G 2.5Model met links stuur 7,5 liter
Model met rechts stuur 7,3 liter
SKYACTIV-D 2.2
Handgescha-
kelde
versnellingsbakModel met links stuur 8,7 liter
Model met rechts stuur 8,9 liter
Automatische
transmissieEuropaModel met links stuur 8,9 liter
Model met rechts stuur 9,1 liter
Rusland 9,0 liter
Behalve
bovenge-
noemdeModel met links stuur 9,0 liter
Model met rechts stuur 9,2 liter
Handgescha-
kelde
versnellings-
bakolie
SKYACTIV-G 2.02WD 1,65 liter
4WD 1,70 liter
SKYACTIV-D 2.2 2,40 liter
Automati-
sche
transmissie-
vloeistofSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 liter
SKYACTIV-D 2.2 8,0 liter
Tussenbakolie 0,45 liter
Achterdifferentieelolie 0,45 liter
Brandstoftank2WD 56,0 liter
4WD 58,0 liter
Controleer altijd het oliepeil en de vloeistofniveaus met behulp van de peilstokken of de reservoirmeters.
9-8
Technische gegevens

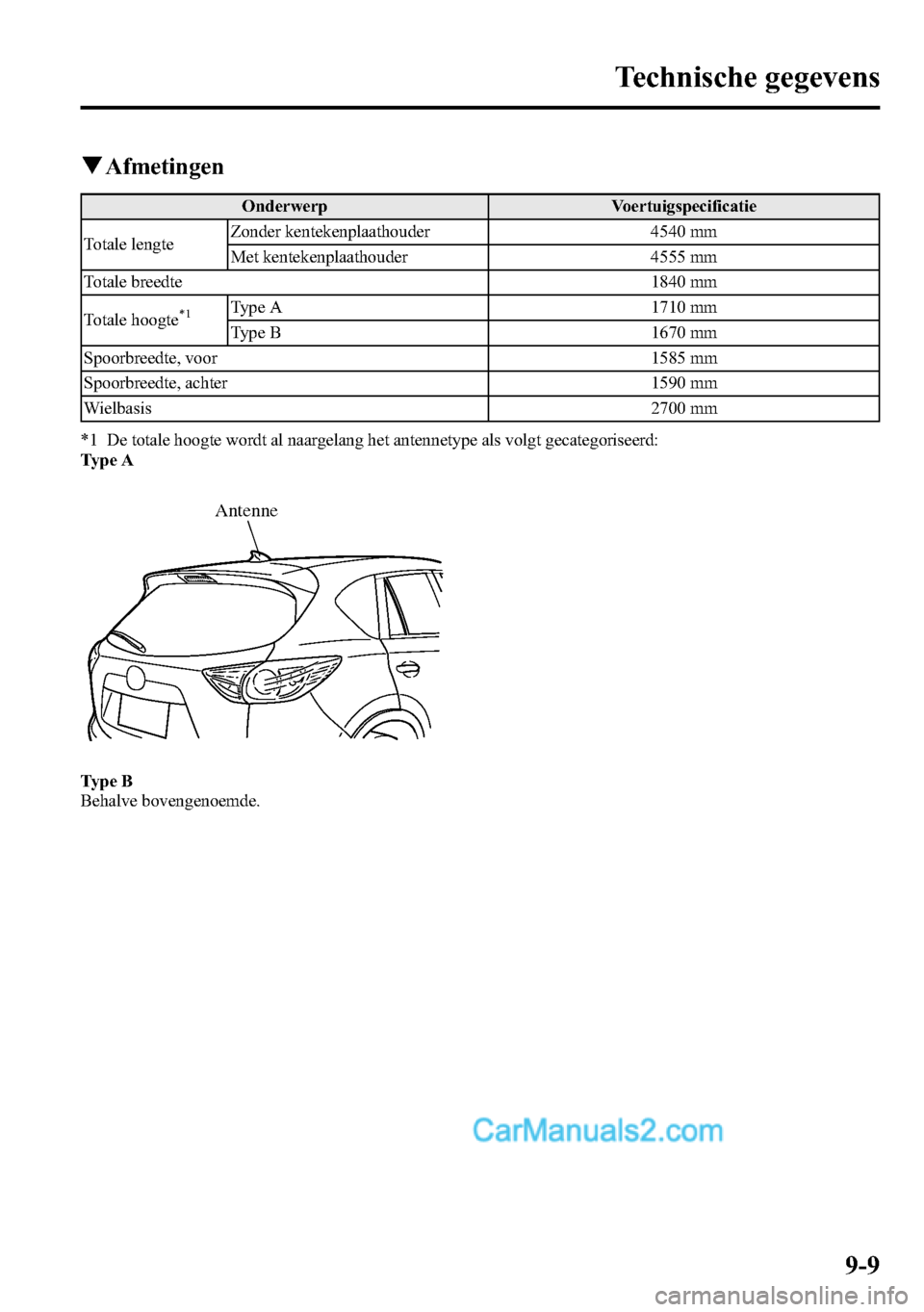

qAfmetingen
Onderwerp Voertuigspecificatie
Totale lengteZonder kentekenplaathouder 4540 mm
Met kentekenplaathouder 4555 mm
Totale breedte 1840 mm
Totale hoogte
*1Type A 1710 mm
Type B 1670 mm
Spoorbreedte, voor 1585 mm
Spoorbreedte, achter 1590 mm
Wielbasis 2700 mm
*1 De totale hoogte wordt al naargelang het antennetype als volgt gecategoriseerd:
Type A
Antenne
Type B
Behalve bovengenoemde.
Technische gegevens
9-9

qGloeilampen
Buitenverlichting
GloeilampCategorie
Watt UNECE
*1(SAE)
KoplampenHalogeen
koplampenGrootlichtZonder
dagverlichting60 HB3 (9005)
Met
dagverlichting55/15
*2H15 (―)
Dimlicht 55 H11 (H11)
LED
koplampenGrootlicht LED
*3―(―)
Dimlicht LED*3―(―)
Dagverlichting
íMet halogeen koplampen 55/15*4H15 (―)
Met LED koplampen LED*3―(―)
Voorste
richtingaanwijzerlampenMet halogeen koplampen 21 PY21W (―)
Met LED koplampen 21 WY21W (7443NA)
PositielampenMet halogeen koplampen 5 W5W (―)
Met LED koplampen LED
*3―(―)
Mistlampen voor
íMet halogeen koplampen 55 H11 (H11)
Met LED koplampen LED*3―(―)
Zijrichtingaanwijzerlampen LED*3―(―)
Middelste remlicht LED*3―(―)
Achterste richtingaanwijzerlampen 21 WY21W (7443NA)
Lampen van
rem-/achterlichtenMet halogeen koplampen 21/5 W21/5W (7443)
Met LED koplampen LED
*3―(―)
AchterlichtenMet halogeen koplampen 5 W5W (―)
Met LED koplampen LED
*3―(―)
Achteruitrijlampen 16 W16W (921)
Mistlamp achter
í21 W21W (7440)
Kentekenplaatlampen 5 W5W (―)
*1 UNECE staat voor Economische Raad van de Verenigde Naties voor Europa (United Nations Economic
Commission for Europe).
*2 Lamp met dubbele gloeidraad, echter alleen 55W gloeidraadlampen worden in de koplampen (groot licht)
gebruikt.
*3 LED is de afkorting voor Licht Emitterende Diode.
*4 Lamp met dubbele gloeidraad, echter alleen 15W gloeidraadlampen worden in de dagverlichting gebruikt.
9-10íBepaalde modellen.
Technische gegevens

Interieurverlichting
GloeilampCategorie
Watt UNECE
*1
Bagageruimteverlichting 8―
Plafondlamp (Voor)/Kaartleeslampen 8―
Achterste kaartleeslampen 8―
Make-up spiegeltje verlichtingen
í2―
*1 UNECE staat voor Economische Raad van de Verenigde Naties voor Europa (United Nations Economic
Commission for Europe).
*2 LED is de afkorting voor Licht Emitterende Diode.
qBanden
Voorbeeld van een bandmarkering en zijn betekenis
Nominale profielbreedte
Nominale breedtehoogteverhouding in %
ConstructiecodeModder en sneeuw
Snelheidsaanduiding
Belastingsindex (niet op ZR banden)
Nominale vel
gdiameter in inches
Bandmarkering-informatie
Kies de juiste banden voor uw wagen aan de hand van de volgende bandmarkering-informatie.
Snelheidsaanduiding Maximum toegestane snelheid
Q Maximaal 160 km/h
R Maximaal 170 km/h
S Maximaal 180 km/h
T Maximaal 190 km/h
U Maximaal 200 km/h
H Maximaal 210 km/h
V Maximaal 240 km/h
W Maximaal 270 km/h
Y Maximaal 300 km/h
ZR Meer dan 240 km/h
Technische gegevens
9-11íBepaalde modellen.

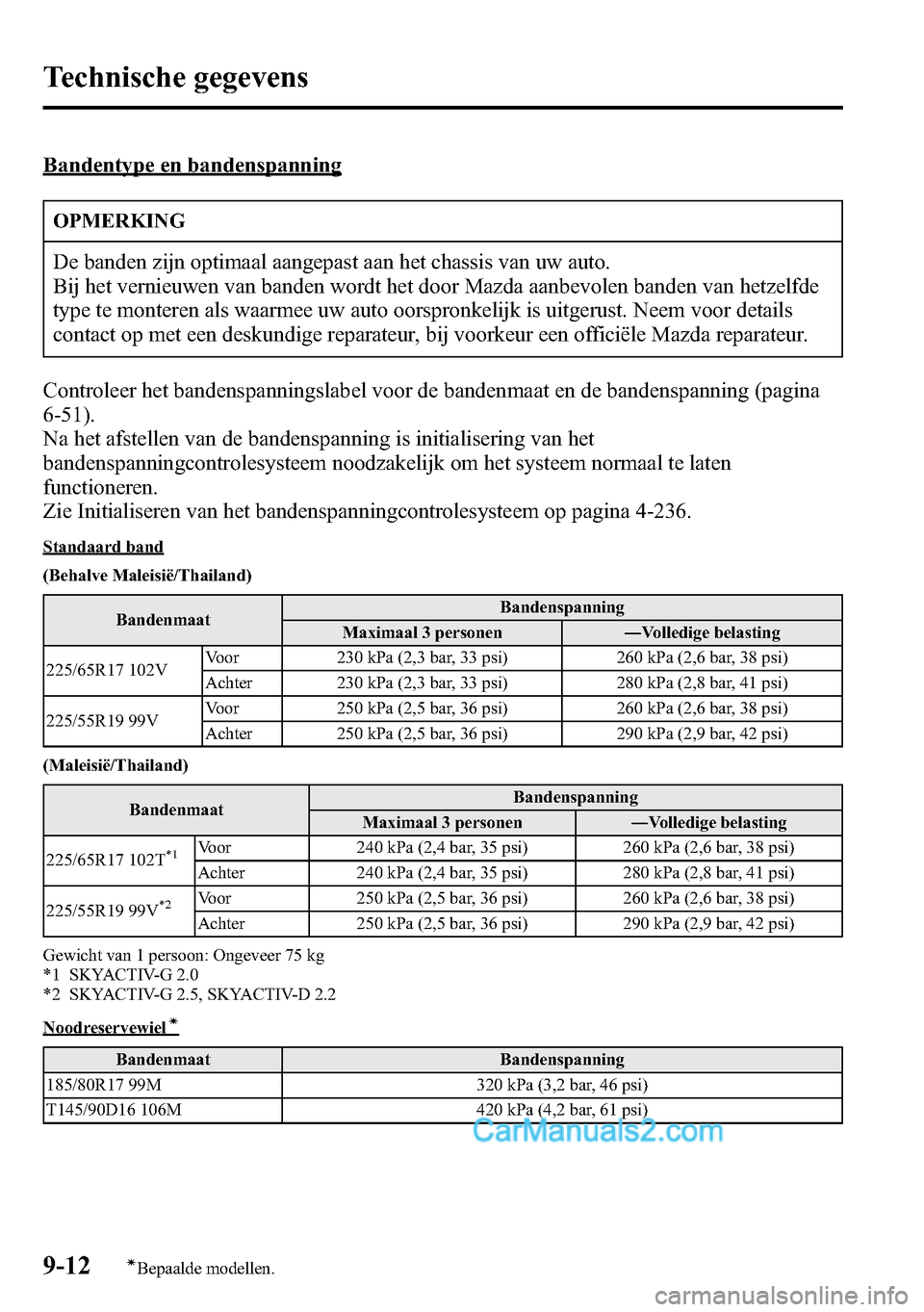

Bandentype en bandenspanning
OPMERKING
De banden zijn optimaal aangepast aan het chassis van uw auto.
Bij het vernieuwen van banden wordt het door Mazda aanbevolen banden van hetzelfde
type te monteren als waarmee uw auto oorspronkelijk is uitgerust. Neem voor details
contact op met een deskundige reparateur, bij voorkeur een officiële Mazda reparateur.
Controleer het bandenspanningslabel voor de bandenmaat en de bandenspanning (pagina
6-51).
Na het afstellen van de bandenspanning is initialisering van het
bandenspanningcontrolesysteem noodzakelijk om het systeem normaal te laten
functioneren.
Zie Initialiseren van het bandenspanningcontrolesysteem op pagina 4-236.
Standaard band
(Behalve Maleisië/Thailand)
BandenmaatBandenspanning
Maximaal 3 personen―Volledige belasting
225/65R17 102VVoor 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Achter 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99VVoor 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Achter 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
(Maleisië/Thailand)
BandenmaatBandenspanning
Maximaal 3 personen―Volledige belasting
225/65R17 102T
*1Voor 240 kPa (2,4 bar, 35 psi) 260 kPa (2,6 bar, 38 psi)
Achter 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99V
*2Voor 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Achter 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Gewicht van 1 persoon: Ongeveer 75 kg
*1 SKYACTIV-G 2.0
*2 SKYACTIV-G 2.5, SKYACTIV-D 2.2
Noodreservewielí
Bandenmaat Bandenspanning
185/80R17 99M 320 kPa (3,2 bar, 46 psi)
T145/90D16 106M 420 kPa (4,2 bar, 61 psi)
9-12íBepaalde modellen.
Technische gegevens

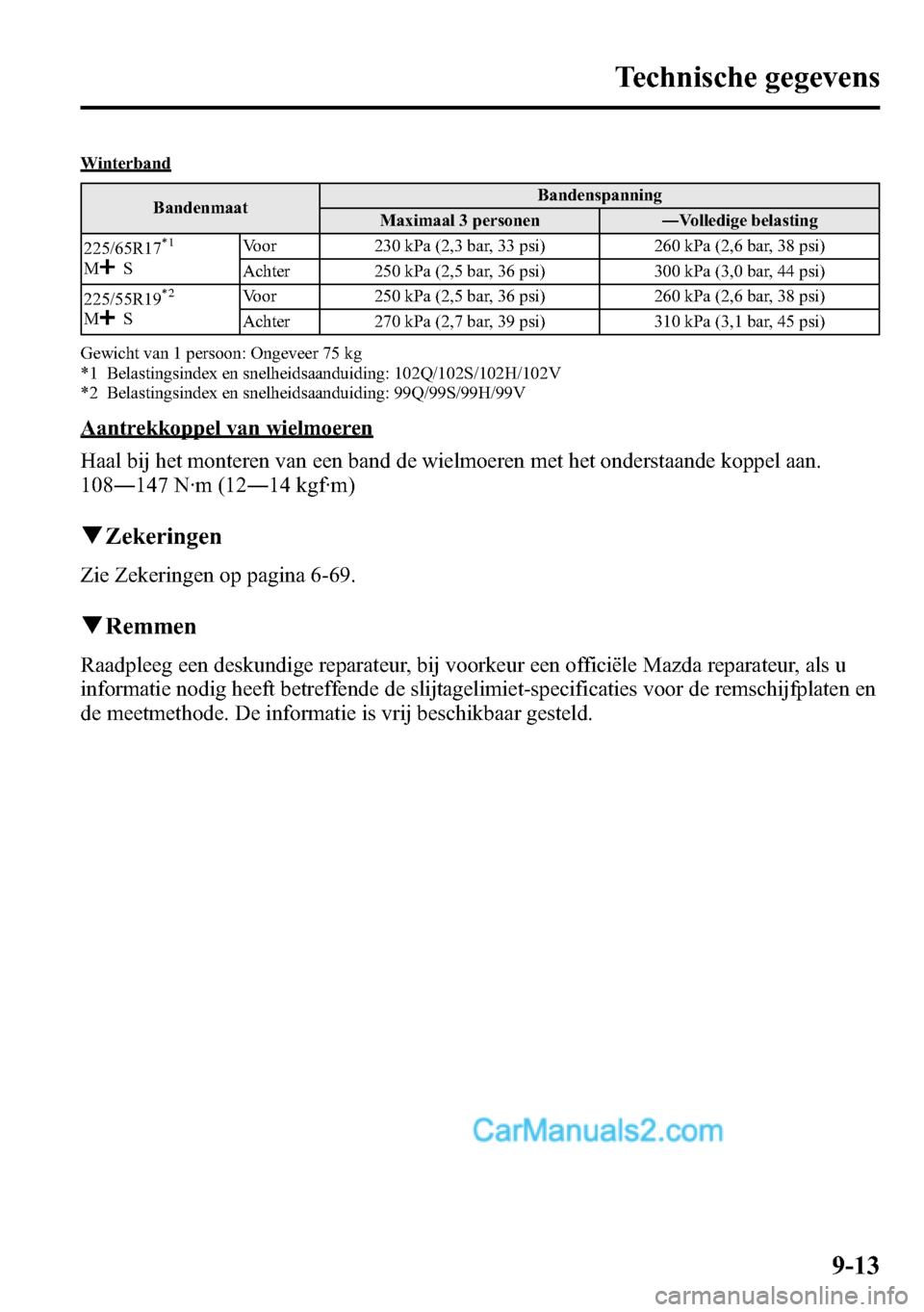

Winterband
BandenmaatBandenspanning
Maximaal 3 personen―Volledige belasting
225/65R17
*1
MSVoor 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Achter 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
225/55R19
*2
MSVoor 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Achter 270 kPa (2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
Gewicht van 1 persoon: Ongeveer 75 kg
*1 Belastingsindex en snelheidsaanduiding: 102Q/102S/102H/102V
*2 Belastingsindex en snelheidsaanduiding: 99Q/99S/99H/99V
Aantrekkoppel van wielmoeren
Haal bij het monteren van een band de wielmoeren met het onderstaande koppel aan.
108―147 N·m (12―14 kgf·m)
qZekeringen
Zie Zekeringen op pagina 6-69.
qRemmen
Raadpleeg een deskundige reparateur, bij voorkeur een officiële Mazda reparateur, als u
informatie nodig heeft betreffende de slijtagelimiet-specificaties voor de remschijfplaten en
de meetmethode. De informatie is vrij beschikbaar gesteld.
Technische gegevens
9-13

Gebruikersinstellingen
De volgende gebruikersinstellingen kunnen ingesteld of gewijzigd worden door een officiële Mazda reparateur.
Raadpleeg een officiële Mazda reparateur voor details.
Sommige van de gebruikersinstellingen kunnen ook door de klant gewijzigd worden, afhankelijk van de instelling.
Gebruikersinstellingen en overige instellingen die gewijzigd kunnen worden verschillen afhankelijk van de
bestemming en de specificatie.
Methode voor wijzigen van instellingen
Instellingen kunnen worden gewijzigd door bediening van het middendisplayscherm.
A: Zie Instellingen op pagina 5-71.
B: Zie Brandstofverbruikmonitor op pagina 4-127.
Instellingen kunnen worden gewijzigd door bediening van de schakelaars van het voertuig.
C: Zie Stadsverkeer-remassistent [Vooruit] (SCBS F) op pagina 4-200.
D: Zie Stadsverkeer-remassistent [Achteruit] (SCBS R) op pagina 4-206.
E: Zie Automatische vergrendel-/ontgrendelfunctie op pagina 3-20.
F: Zie Zender op pagina 3-5.
G: Zie voor Vergrendelen, ontgrendelen met de verzoekschakelaar (Met geavanceerde afstandbediende
portiervergrendelingsfunctie) op pagina 3-17.
Instellingen kunnen gewijzigd worden door een officiële Mazda reparateur.
9-14
Gebruikersinstellingen
