2016 MAZDA MODEL CX-3 Manuale del proprietario (in Italian)

Non utilizzare il veicolo con componenti del sistema airbag/pretensionatore cintura di
sicurezza danneggiati:
Sostituire sempre, dopo ogni collisione, i moduli degli airbag e pretensionatori cinture
di sicurezza che si sono innescati o danneggiati in seguito alla collisione. Solo un
riparatore specializzato che ha ricevuto il necessario addestramento (noi
raccomandiamo un Riparatore Autorizzato Mazda) è capace di valutare se questi
sistemi sono ancora operativi, quindi in grado di svolgere la loro funzione protettiva in
caso di ulteriore incidente. Guidare con un'unità airbag o pretensionatore fuori
servizio perché questa si è innescata in precedenza o è danneggiata significa non poter
usufruire della necessaria protezione in caso di ulteriore incidente, e quindi esporre a
serio pericolo la propria incolumità e la vita stessa.
Non rimuovere i componenti interni dell'airbag:
Rimuovere un qualunque componente contenente airbag o sensori, cioè i sedili
anteriori, il cruscotto, il volante o parti dei montanti dei finestrini anteriori e posteriori
e dei bordi laterali del tetto, è pericoloso. Questi componenti contengono parti
fondamentali degli airbag. L'airbag potrebbe attivarsi accidentalmente e procurare
gravi lesioni. Per la rimozione di questi componenti rivolgersi sempre ad un Riparatore
Autorizzato Mazda.
Corretto smaltimento del sistema airbag:
Smaltire un airbag o rottamare un veicolo dotato di airbag attivi può essere
estremamente pericoloso. Se non si rispettano tutte le procedure di sicurezza si mette a
repentaglio l'incolumità delle persone. Contattare un riparatore specializzato, noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, per smaltire in
sicurezza il sistema airbag o per rottamare un veicolo dotato di sistema airbag.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-45

NOTA
•Quando un airbag s'innesca emette una specie di sibilo e sprigiona un velo di fumo.
Anche se nessuno di questi due fenomeni è pericoloso, tuttavia il tessuto degli airbag
può causare leggere escoriazioni da sfregamento sulle parti nude del corpo.
•In caso vendiate la vostra Mazda ad altri, vi preghiamo d'informare il nuovo
proprietario riguardo alla presenza dei sistemi airbag, sottolineando quanto sia
importante che legga e assimili le istruzioni in merito riportate in questo manuale.
•Questa targhetta, situata in un punto chiaramente visibile, avverte di non installare un
seggiolino per bambini rivolto all'indietro sul sedile passeggero anteriore.
(Eccetto Taiwan) (Taiwan)
(Taiwan, eccetto sedile passeggero anteriore, se dotato della seguente etichetta)
Questa targhetta, situata in un punto chiaramente visibile, avverte di non installare un
seggiolino per bambini rivolto all'indietro sul sedile protetto da airbag.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-46

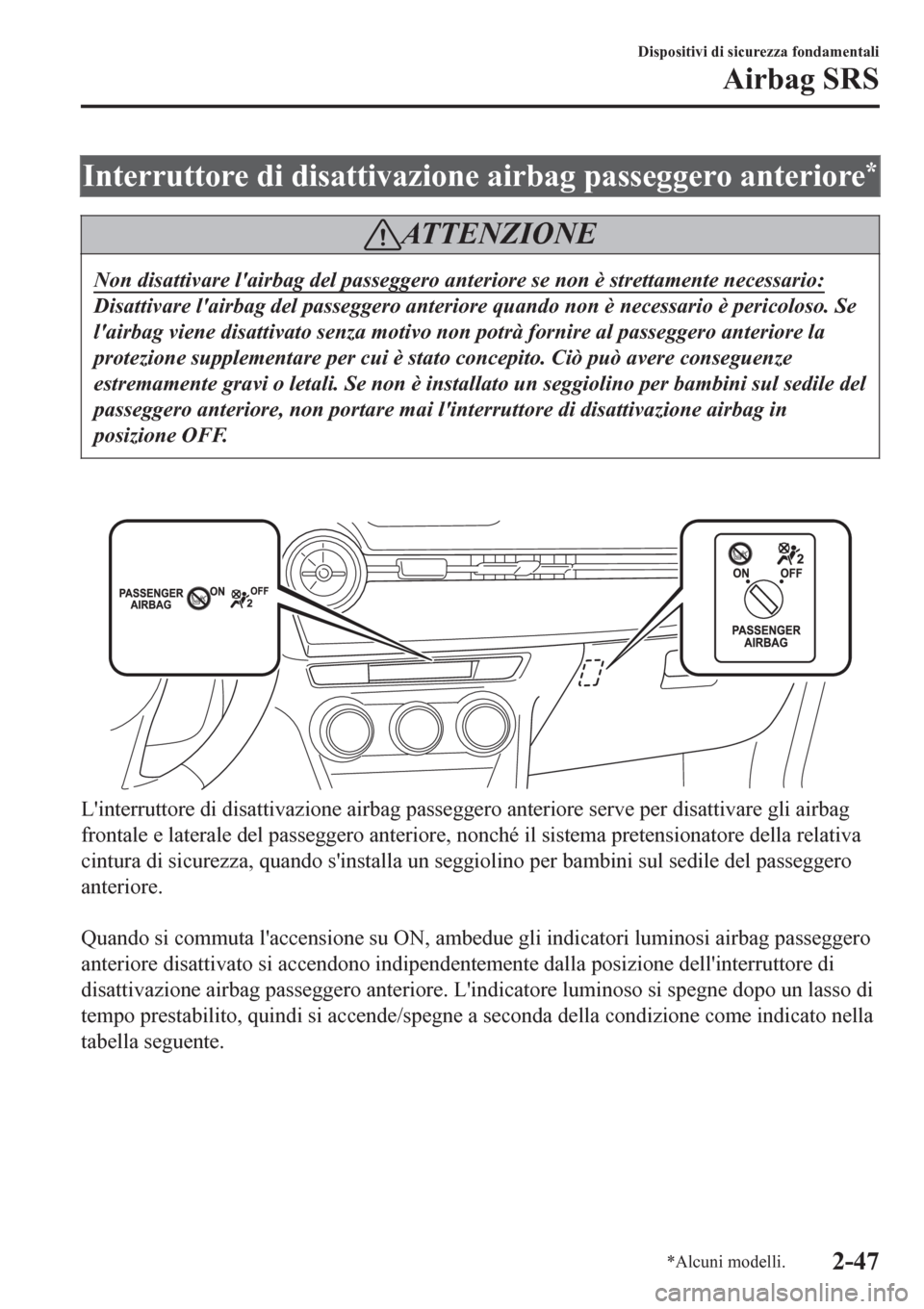

Interruttore di disattivazione airbag passeggero anteriore*
ATTENZIONE
Non disattivare l'airbag del passeggero anteriore se non è strettamente necessario:
Disattivare l'airbag del passeggero anteriore quando non è necessario è pericoloso. Se
l'airbag viene disattivato senza motivo non potrà fornire al passeggero anteriore la
protezione supplementare per cui è stato concepito. Ciò può avere conseguenze
estremamente gravi o letali. Se non è installato un seggiolino per bambini sul sedile del
passeggero anteriore, non portare mai l'interruttore di disattivazione airbag in
posizione OFF.

L'interruttore di disattivazione airbag passeggero anteriore serve per disattivare gli airbag
frontale e laterale del passeggero anteriore, nonché il sistema pretensionatore della relativa
cintura di sicurezza, quando s'installa un seggiolino per bambini sul sedile del passeggero
anteriore.

Quando si commuta l'accensione su ON, ambedue gli indicatori luminosi airbag passeggero
anteriore disattivato si accendono indipendentemente dalla posizione dell'interruttore di
disattivazione airbag passeggero anteriore. L'indicatore luminoso si spegne dopo un lasso di
tempo prestabilito, quindi si accende/spegne a seconda della condizione come indicato nella
tabella seguente.
Dispositivi di sicurezza fondamentali
Airbag SRS
*Alcuni modelli.2-47

Interruttore di disattivazione air-
bag passeggero anterioreCondizione operativa di Airbag
frontale/Airbag laterale passegge-
ro anteriore, Pretensionatore cin-
tura di sicurezza passeggero ante-
rioreIndicatore luminoso airbag pas-
seggero anteriore disattivato
Posizione OFF
Disattivati
Posizione ON
OperativiSi spegne dopo un breve lasso di
tempo.
NOTA
In caso si manifesti una qualsiasi delle condizioni seguenti far controllare l'interruttore di
disattivazione airbag passeggero anteriore da un riparatore specializzato; noi consigliamo
di rivolgersi ad un Riparatore Autorizzato Mazda:
•L'indicatore luminoso airbag passeggero anteriore disattivato non si accende per un
periodo di tempo prestabilito quando si commuta l'accensione su ON.
•L'indicatore luminoso airbag passeggero anteriore disattivato non si spegne dopo un
breve lasso di tempo quando l'accensione viene commutata ON (l'interruttore di
disattivazione airbag passeggero anteriore è in posizione ON).
Dispositivi di sicurezza fondamentali
Airbag SRS
2-48

▼Posizioni interruttore
Prima di mettersi in marcia, verificare sempre che l'interruttore di disattivazione airbag
passeggero anteriore sia nella posizione appropriata per le proprie esigenze usando la chiave
ausiliaria.
ATTENZIONE
Non lasciare la chiave inserita nell'interruttore di disattivazione airbag passeggero
anteriore:
Un'involontaria disattivazione dell'airbag del passeggero anteriore creerebbe una
situazione di pericolo. In caso d'incidente il passeggero anteriore non potrà usufruire
della dovuta protezione. Ciò può avere conseguenze estremamente gravi o letali. Per
prevenire il rischio di una disattivazione involontaria, usare sempre la chiave
ausiliaria riposta nel corpo del trasmettitore in uso per azionare l'interruttore di
disattivazione airbag passeggero anteriore. Dopo aver disattivato l'airbag, riporre la
chiave ausiliaria nel corpo del trasmettitore. In questo modo non si rischia di lasciare
la chiave inserita nell'interruttore di disattivazione airbag passeggero anteriore.
NOTA
Dopo aver azionato l'interruttore di disattivazione airbag passeggero frontale, riporre la
chiave ausiliaria nel corpo del trasmettitore.
OFF
Gli airbag frontale e laterale e il pretensionatore della cintura di sicurezza del passeggero
anteriore non sono operativi.
Commutazione nella posizione OFF
1. Inserire la chiave nell'interruttore di disattivazione airbag passeggero anteriore e girarla
in senso orario finché non raggiunge la posizione OFF.
2. Estrarre la chiave.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-49

3. Verificare che l'indicatore luminoso airbag disattivato rimanga acceso una volta
commutata l'accensione su ON.

Gli airbag del passeggero anteriore frontale e laterale ed il sistema pretensionatore della
rispettiva cintura di sicurezza rimarranno disattivati finché l'interruttore di disattivazione
airbag passeggero anteriore non viene portato in posizione ON.

ON
Gli airbag frontale e laterale e il pretensionatore della cintura di sicurezza del passeggero
anteriore sono operativi. Attivare il sistema solo se sul sedile del passeggero anteriore non vi
è installato un seggiolino per bambini.
Commutazione nella posizione ON
1. Inserire la chiave nell'interruttore di disattivazione airbag passeggero anteriore e girarla
in senso antiorario finché non raggiunge la posizione ON.
2. Estrarre la chiave.
3. Verificare che l'indicatore luminoso airbag disattivato rimanga acceso una volta
commutata l'accensione su ON. L'indicatore luminoso airbag disattivato si spegne dopo
un breve lasso di tempo.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-50

Componenti sistema di ritenuta supplementare
*
*
Alcuni modelli
Dispositivi di innesco e airbag conducente/passeggero anteriore
Sensori d'impatto e centralina diagnostica (unità SAS)
Pretensionatori cinture di sicurezza (pagina 2-17)
Sensore airbag frontale
Sensori d'impatto laterale*
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza (pagina 4-39)
Dispositivi di innesco e airbag laterali e a tendina*
Indicatore luminoso airbag passeggero anteriore disattivato* (pagina 2-47)
Interruttore di disattivazione airbag passeggero anteriore* (pagina 2-47)
Sensore di posizione slitta sedile del conducente* (pagina 2-53)
Dispositivi di sicurezza fondamentali
Airbag SRS
*Alcuni modelli.2-51

Principio di funzionamento degli airbag SRS
La vostra Mazda è dotata dei seguenti tipi di airbag SRS. Gli airbag SRS sono concepiti in
modo da operare insieme alle cinture di sicurezza per ridurre la possibilità di subire lesioni
in caso di collisioni.
Gli airbag SRS sono concepiti in modo da fornire una protezione aggiuntiva a quella delle
cinture di sicurezza. Assicurarsi di indossare le cinture di sicurezza nel modo corretto.
▼Pretensionatori cinture di sicurezza
I pretensionatori operano con modalità diverse a seconda del tipo di airbag in dotazione. Per
ulteriori dettagli sul funzionamento del pretensionatore cintura di sicurezza, vedi Criteri
d'innesco airbag SRS (pagina 2-56).
Anteriore
I pretensionatori delle cinture di sicurezza anteriori sono concepiti per innescarsi in caso di
collisioni frontali e semifrontali di moderata e grossa entità. In aggiunta, in caso di
collisione laterale interviene il pretensionatore situato sul lato interessato dalla collisione.
Sedile posteriore laterale
*
I pretensionatori delle cinture di sicurezza posteriori laterali sono concepiti per innescarsi in
caso di collisioni frontali e semifrontali di moderata e grossa entità.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-52*Alcuni modelli.
