2016 Lexus GS F Betriebsanleitung (in German)

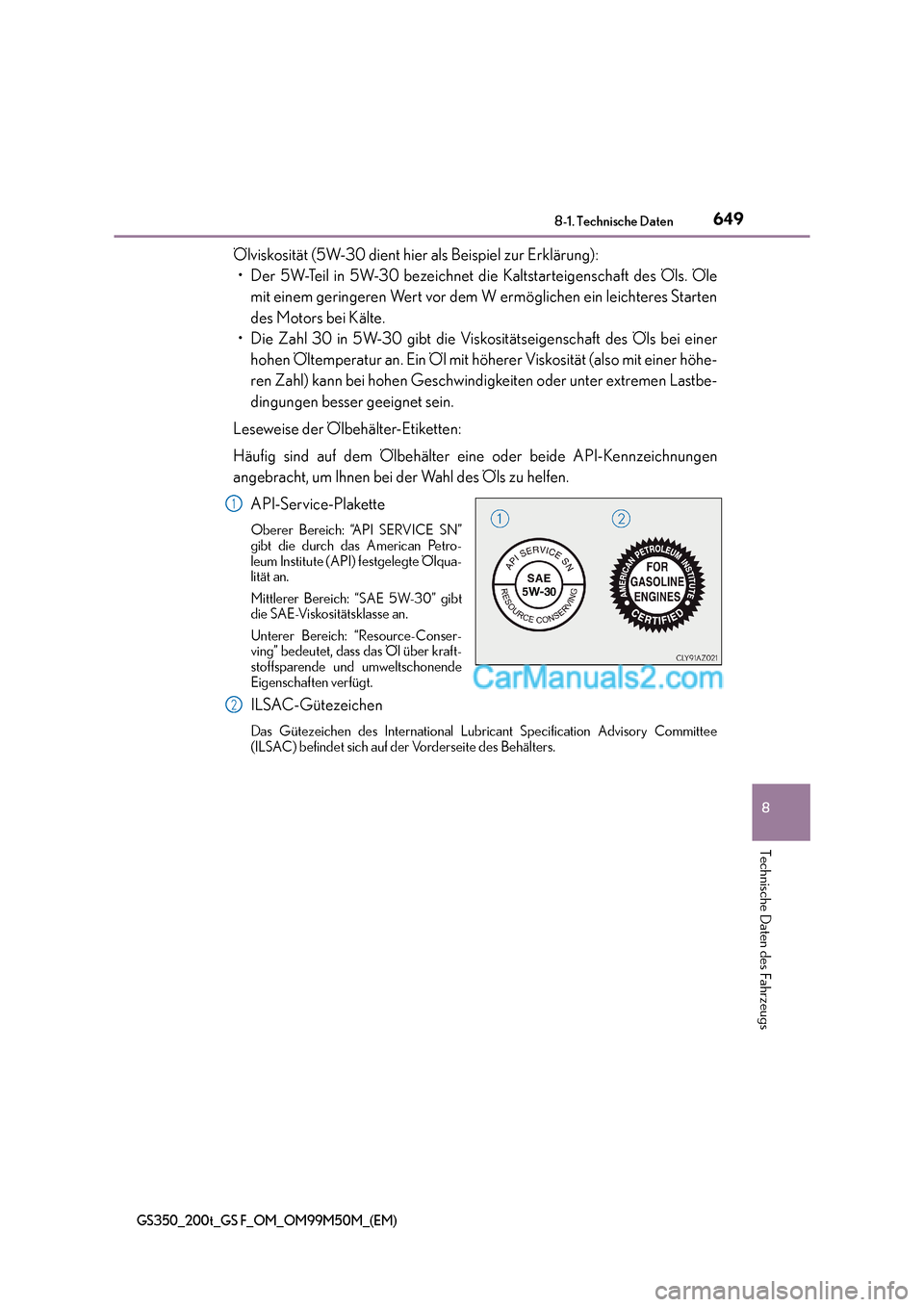

649
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
Ölviskosität (5W-30 dient hier als Beispiel zur Erklärung):
• Der 5W-Teil in 5W-30 bezeichnet die Kaltstarteigenschaft des Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres Starten
des Motors bei Kälte.
• Die Zahl 30 in 5W-30 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ei n Öl mit höherer Viskosität (also mit einer höhe-
ren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen Lastbe-
dingungen besser geeignet sein.
Leseweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-Kennzeichnungen
angebracht, um Ihnen bei der Wahl des Öls zu helfen. API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte Ölqua-
lität an.
Mittlerer Bereich: “SAE 5W-30” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über kraft-
stoffsparende und umweltschonende
Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubr icant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

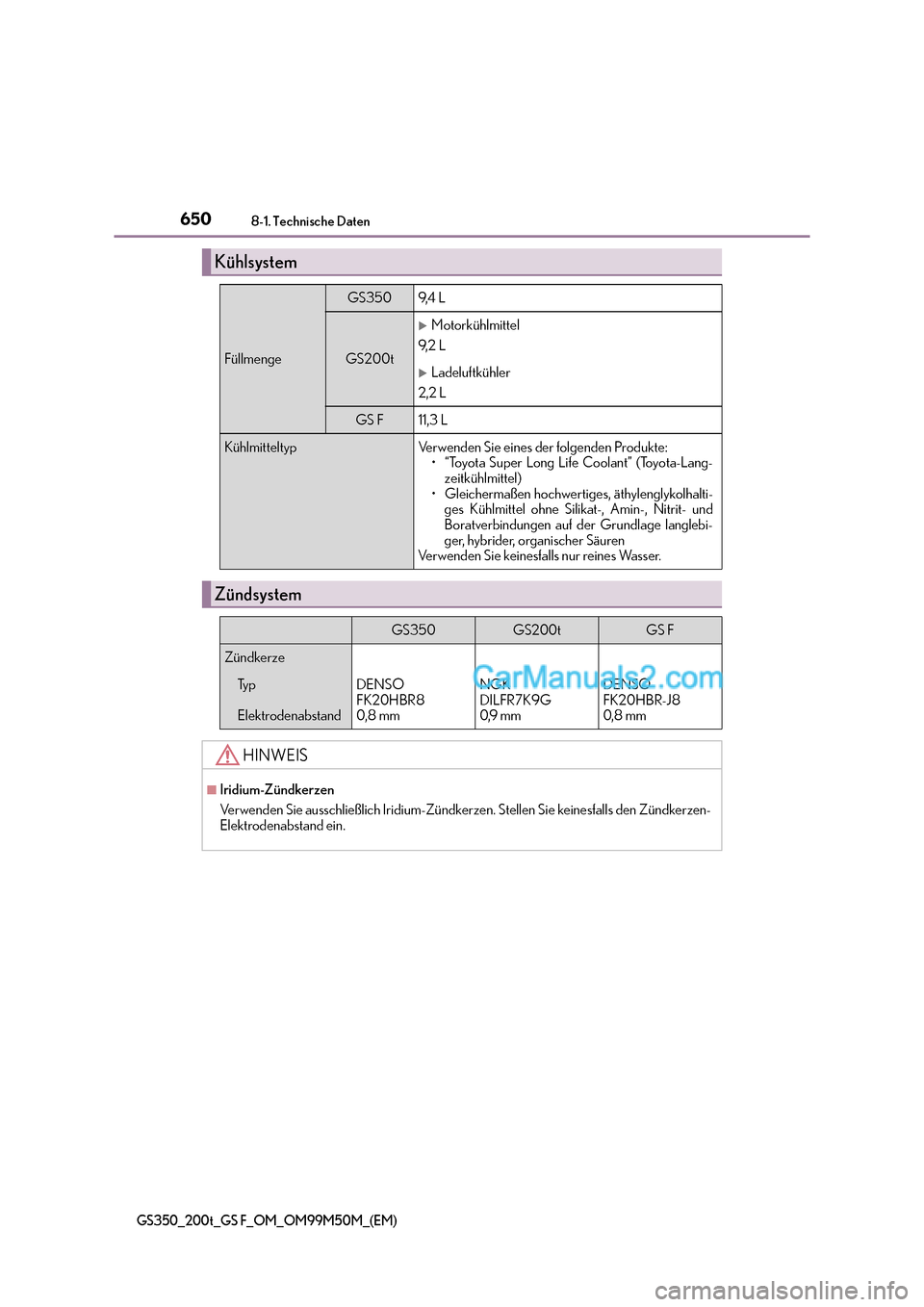

6508-1. Technische Daten
GS350_200t_GS F_OM_OM99M50M_(EM)
Kühlsystem
Füllmenge
GS3509,4 L
GS200t
XMotorkühlmittel
9, 2 L
XLadeluftkühler
2,2 L
GS F11,3 L
KühlmitteltypVerwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-Lang-zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti- ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem
GS350GS200tGS F
Zündkerze
Ty p
ElektrodenabstandDENSO
FK20HBR8
0,8 mmNGK
DILFR7K9G
0,9 mmDENSO
FK20HBR-J8
0, 8 mm
HINWEIS
■Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zündkerzen-
Elektrodenabstand ein.

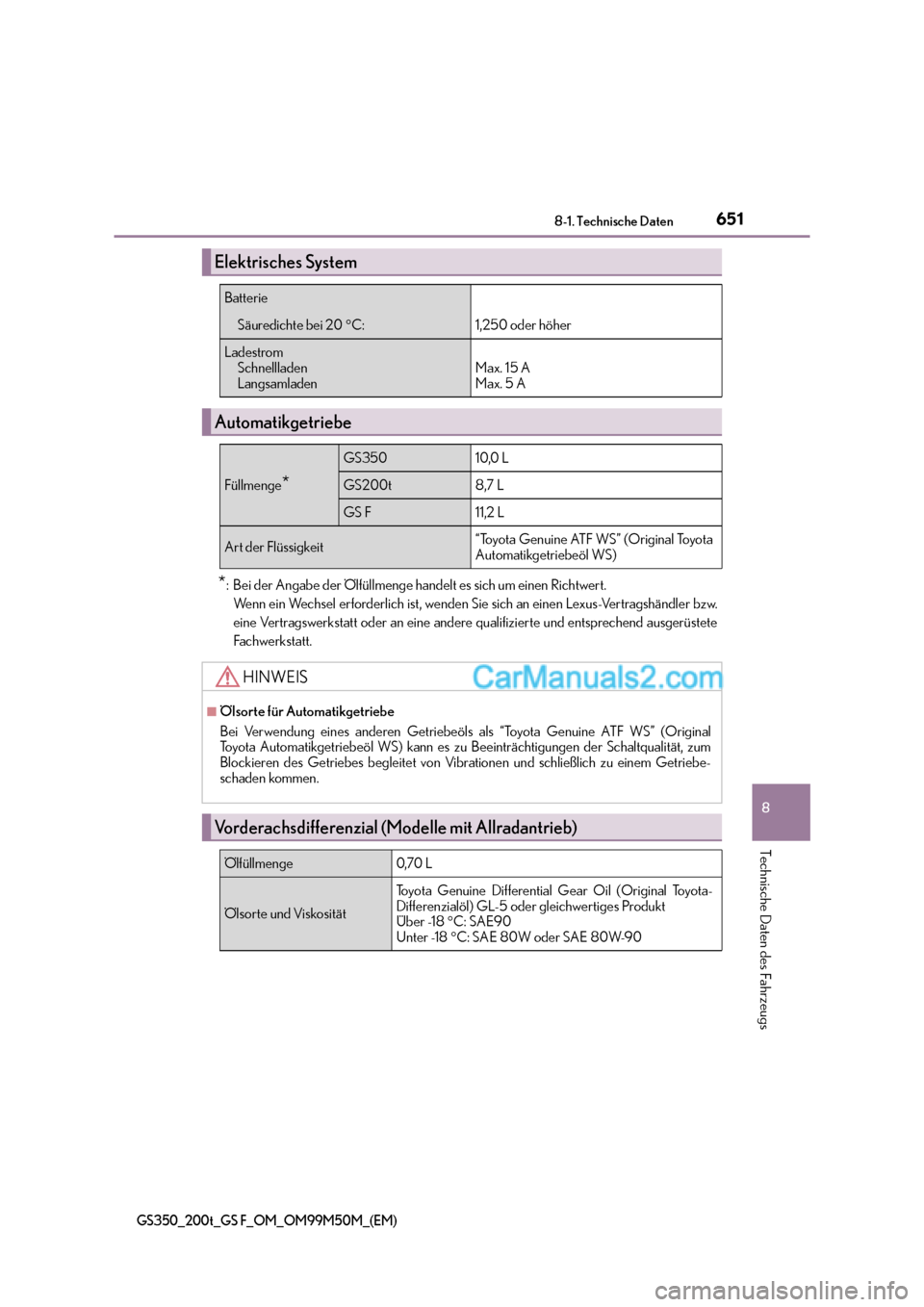

651
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
*: Bei der Angabe der Ölfüllmenge hand
elt es sich um einen Richtwert.
Wenn ein Wechsel erforderlich ist, wenden Sie sich an einen Lexus-Vertragshändler bzw.
eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Elektrisches System
Batterie
Säuredichte bei 20 °C: 1,250 oder höher
Ladestrom
Schnellladen
LangsamladenMax. 15 A
Max. 5 A
Automatikgetriebe
Füllmenge*
GS35010,0 L
GS200t8,7 L
GS F11,2 L
Art der Flüssigkeit“Toyota Genuine ATF WS” (Original Toyota
Automatikgetriebeöl WS)
HINWEIS
■Ölsorte für Automatikgetriebe
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität, zum
Blockieren des Getriebes begleitet von Vibr ationen und schließlich zu einem Getriebe-
schaden kommen.
Vorderachsdifferenzial (Mo delle mit Allradantrieb)
Ölfüllmenge0,70 L
Ölsorte und Viskosität
Toyota Genuine Differential Gear Oil (Original Toyota-
Differenzialöl) GL-5 oder gleichwertiges Produkt
Über -18 °C: SAE90
Unter -18 °C: SAE 80W oder SAE 80W-90

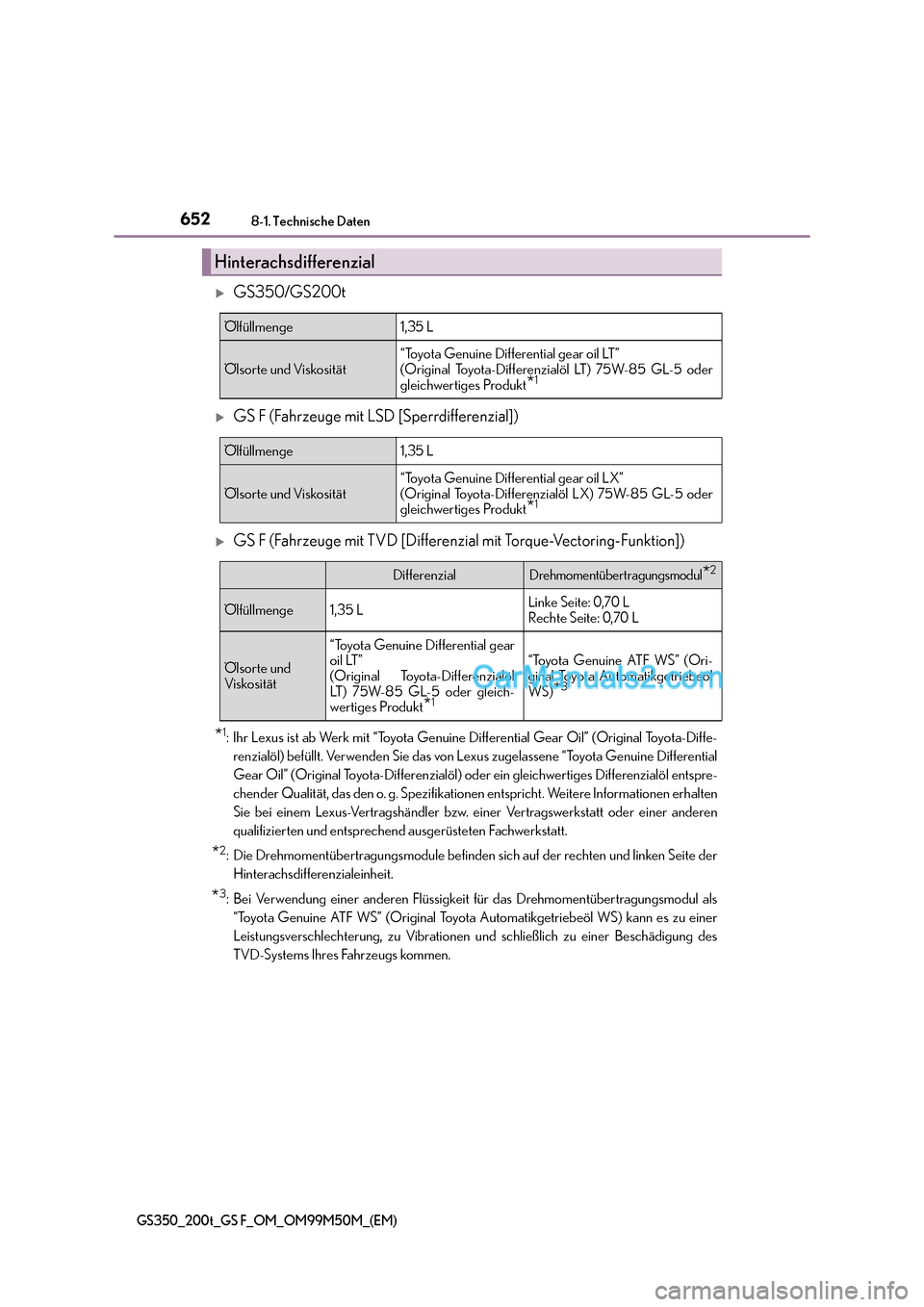

6528-1. Technische Daten
GS350_200t_GS F_OM_OM99M50M_(EM)
XGS350/GS200t
XGS F (Fahrzeuge mit LSD [Sperrdifferenzial])
XGS F (Fahrzeuge mit TVD [Differenzial mit Torque-Vectoring-Funktion])
*1: Ihr Lexus ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original Toyota-Diffe-renzialöl) befüllt. Verwenden Sie das von Lexus zugelassene “Toyota Genuine Differential
Gear Oil” (Original Toyota-Differenzialöl) od er ein gleichwertiges Differenzialöl entspre-
chender Qualität, das den o. g. Spezifikationen entspricht. Weitere Informationen erhalten
Sie bei einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
*2: Die Drehmomentübertragungsmodule befinden sich auf der rechten und linken Seite der Hinterachsdifferenzialeinheit.
*3: Bei Verwendung einer anderen Flüssigkei t für das Drehmomentübertragungsmodul als
“Toyota Genuine ATF WS” (Original Toyota Automatikgetriebeöl WS) kann es zu einer
Leistungsverschlechterung, zu Vibrationen und schließlich zu einer Beschädigung des
TVD-Systems Ihres Fahrzeugs kommen.
Hinterachsdifferenzial
Ölfüllmenge1,35 L
Ölsorte und Viskosität
“Toyota Genuine Differential gear oil LT”
(Original Toyota-Differenzialöl LT) 75W-85 GL-5 oder
gleichwertiges Produkt
*1
Ölfüllmenge1,35 L
Ölsorte und Viskosität
“Toyota Genuine Differential gear oil LX”
(Original Toyota-Differenzialöl LX) 75W-85 GL-5 oder
gleichwertiges Produkt
*1
DifferenzialDrehmomentübertragungsmodul*2
Ölfüllmenge 1,35 LLinke Seite: 0,70 L
Rechte Seite: 0,70 L
Ölsorte und
Viskosität “Toyota Genuine Differential gear
oil LT”
(Original Toyota-Differenzialöl
LT) 75W-85 GL-5 oder gleich-
wertiges Produkt
*1
“Toyota Genuine ATF WS” (Ori-
ginal Toyota Automatikgetriebeöl
WS)
*3

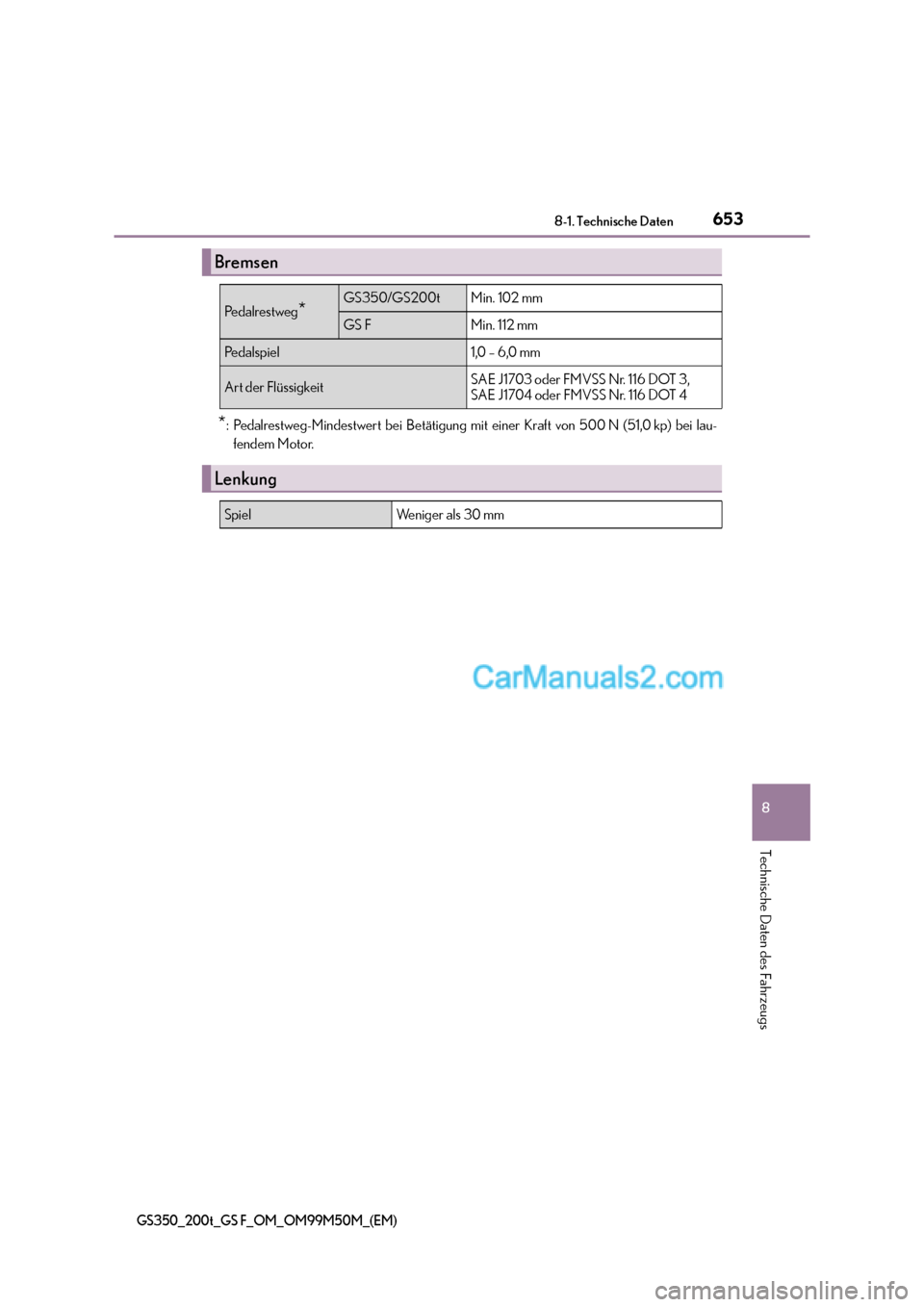

653
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
*: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 500 N (51,0 kp) bei lau-
fendem Motor.
Bremsen
Pe d a l re s t w e g*GS350/GS200tMin. 102 mm
GS FMin. 112 mm
Pedalspiel1,0 – 6,0 mm
Art der Flüssigkeit SAE J1703 oder FMVSS Nr. 116 DOT 3,
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWe n i g e r a l s 3 0 m m

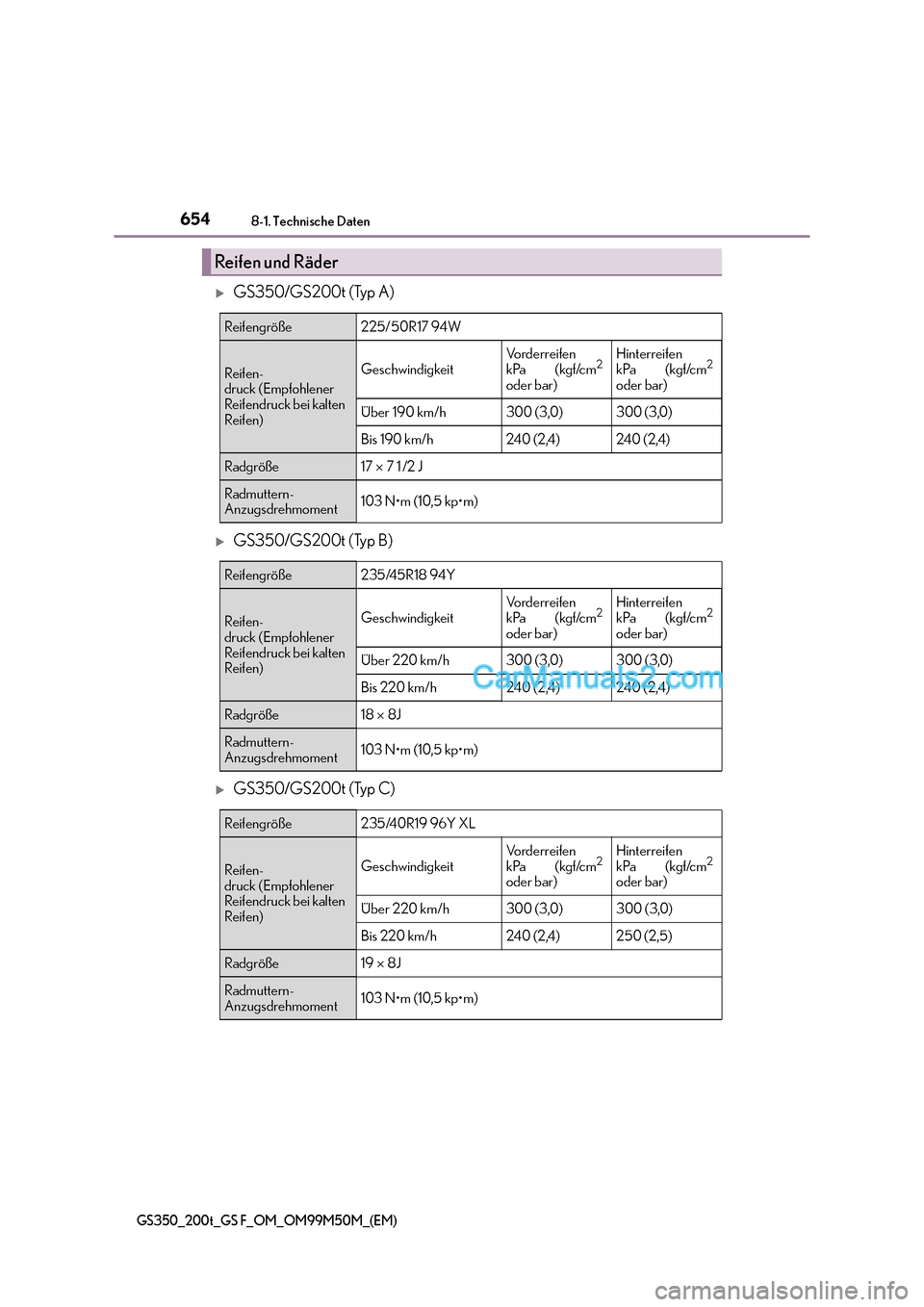

6548-1. Technische Daten
GS350_200t_GS F_OM_OM99M50M_(EM)
XGS350/GS200t (Typ A)
XGS350/GS200t (Typ B)
XGS350/GS200t (Typ C)
Reifen und Räder
Reifengröße225/50R17 94W
Reifen-
druck (Empfohlener
Reifendruck bei kalten
Reifen)Geschwindigkeit
Vorderreifen
kPa (kgf/cm2
oder bar)
Hinterreifen
kPa (kgf/cm2
oder bar)
Über 190 km/h300 (3,0)300 (3,0)
Bis 190 km/h240 (2,4)240 (2,4)
Radgröße17 × 7 1 /2 J
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße235/45R18 94Y
Reifen-
druck (Empfohlener
Reifendruck bei kalten
Reifen)GeschwindigkeitVorderreifen
kPa (kgf/cm2
oder bar)
Hinterreifen
kPa (kgf/cm2
oder bar)
Über 220 km/h300 (3,0)300 (3,0)
Bis 220 km/h240 (2,4)240 (2,4)
Radgröße18 × 8J
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße235/40R19 96Y XL
Reifen-
druck (Empfohlener
Reifendruck bei kalten
Reifen)Geschwindigkeit
Vorderreifen
kPa (kgf/cm2
oder bar)
Hinterreifen
kPa (kgf/cm2
oder bar)
Über 220 km/h300 (3,0)300 (3,0)
Bis 220 km/h240 (2,4)250 (2,5)
Radgröße19 × 8J
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)

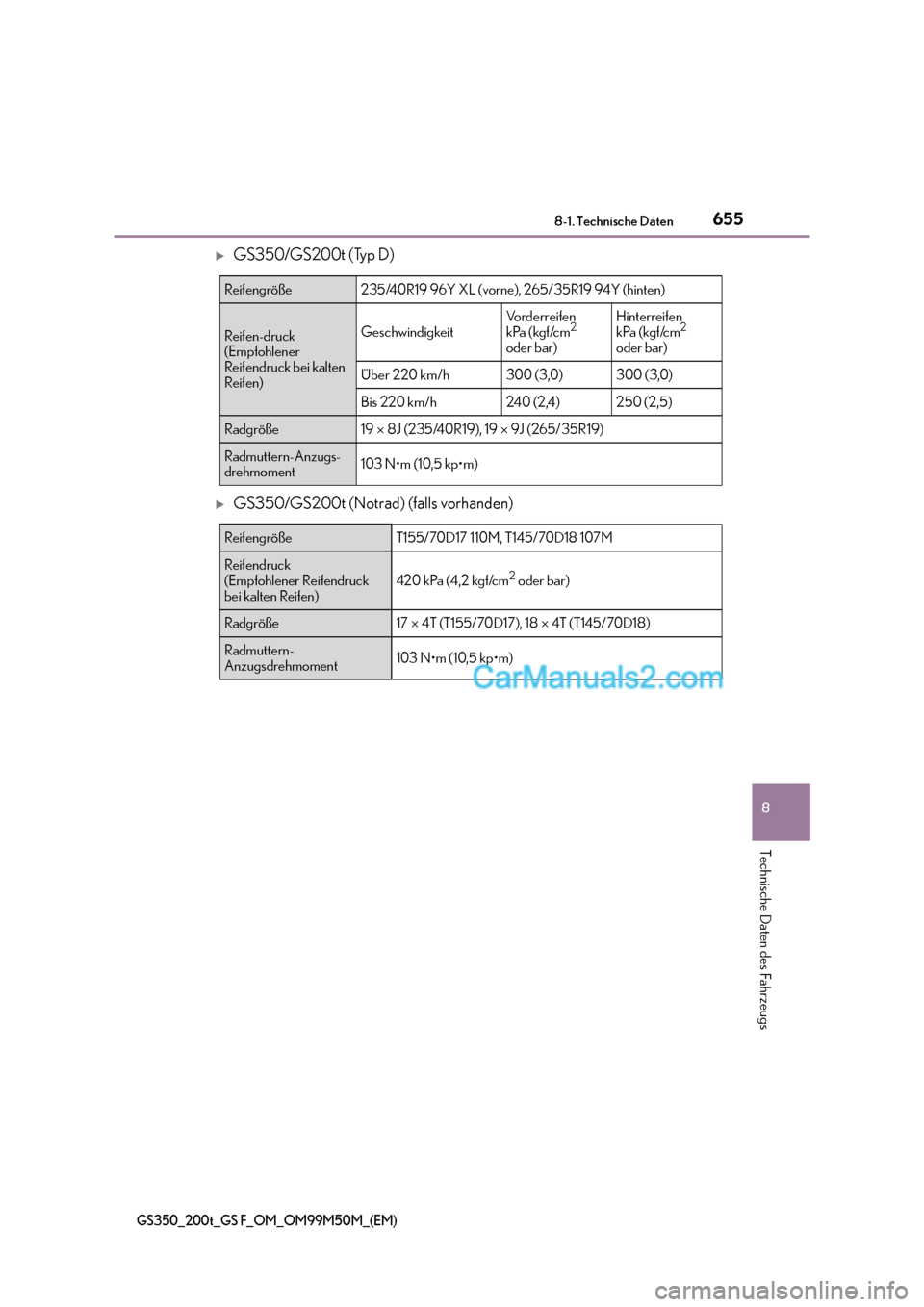

655
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
XGS350/GS200t (Typ D)
XGS350/GS200t (Notrad) (falls vorhanden)
Reifengröße235/40R19 96Y XL (vorne), 265/35R19 94Y (hinten)
Reifen-druck
(Empfohlener
Reifendruck bei kalten
Reifen)Geschwindigkeit
Vorderreifen
kPa (kgf/cm2
oder bar)
Hinterreifen
kPa (kgf/cm2
oder bar)
Über 220 km/h 300 (3,0)300 (3,0)
Bis 220 km/h 240 (2,4)250 (2,5)
Radgröße19 × 8J (235/40R19), 19 × 9J (265/35R19)
Radmuttern-Anzugs-
drehmoment103 N•m (10,5 kp•m)
ReifengrößeT155/70D17 110M, T145/70D18 107M
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17 × 4T (T155/70D17 ), 18 × 4T (T145/70D18)
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)

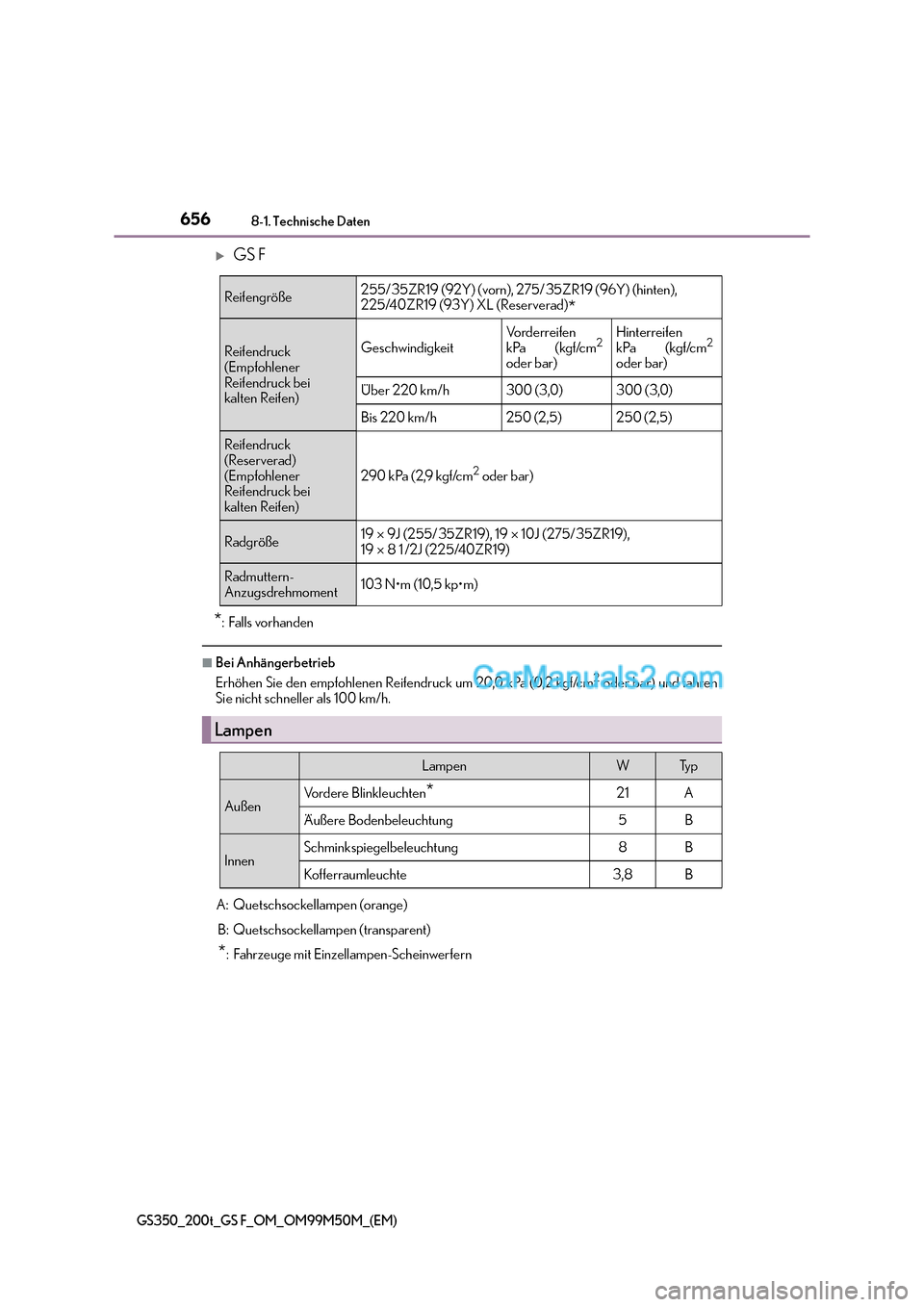

6568-1. Technische Daten
GS350_200t_GS F_OM_OM99M50M_(EM)
XGS F
*: Falls vorhanden
■Bei Anhängerbetrieb
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und fahren
Sie nicht schneller als 100 km/h.
Reifengröße255/35ZR19 (92Y) (vorn), 275/35ZR19 (96Y) (hinten),
225/40ZR19 (93Y) XL (Reserverad)
*
Reifendruck
(Empfohlener
Reifendruck bei
kalten Reifen)GeschwindigkeitVorderreifen
kPa (kgf/cm2
oder bar)
Hinterreifen
kPa (kgf/cm2
oder bar)
Über 220 km/h300 (3,0)300 (3,0)
Bis 220 km/h250 (2,5)250 (2,5)
Reifendruck
(Reserverad)
(Empfohlener
Reifendruck bei
kalten Reifen)
290 kPa (2,9 kgf/cm2 oder bar)
Radgröße19 × 9J (255/35ZR19), 19 × 10J (275/35ZR19),
19 × 8 1 /2J (225/40ZR19)
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)
Lampen
LampenWTy p
AußenVordere Blinkleuchten*21A
Äußere Bodenbeleuchtung5B
InnenSchminkspiegelbeleuchtung8B
Kofferraumleuchte3,8B
A: Quetschsockellampen (orange)
B: Quetschsockellampen (transparent)
*: Fahrzeuge mit Einzellampen-Scheinwerfern
