2016 Lexus GS F Betriebsanleitung (in German)

473
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)

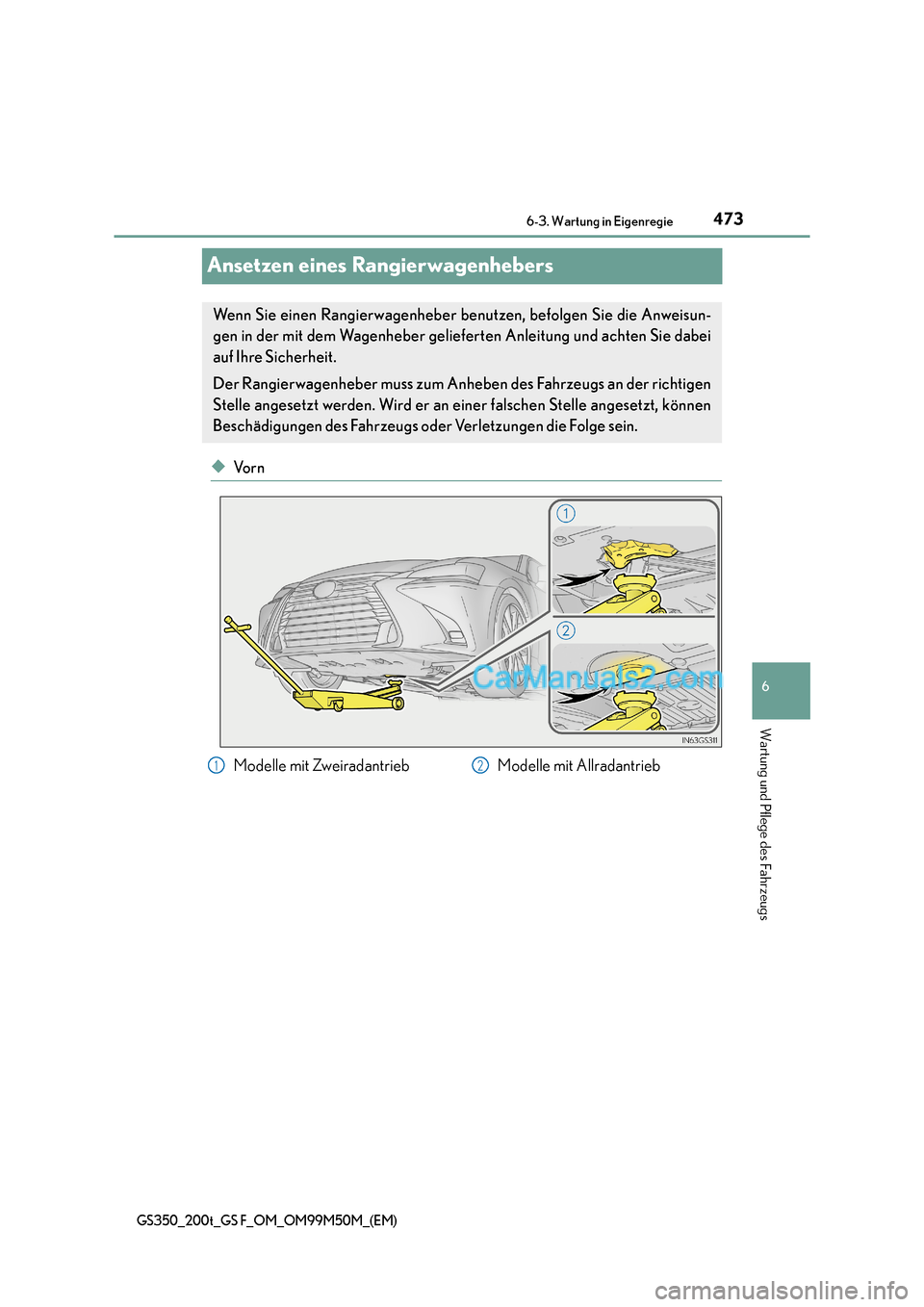

Ansetzen eines Rangierwagenhebers
◆Vo r n
Wenn Sie einen Rangierwagenheber benutzen, befolgen Sie die Anweisun-
gen in der mit dem Wagenheber gelief
erten Anleitung und achten Sie dabei
auf Ihre Sicherheit.
Der Rangierwagenheber muss zum Anhebe n des Fahrzeugs an der richtigen
Stelle angesetzt werden. Wird er an einer falschen Stelle angesetzt, können
Beschädigungen des Fahrzeugs oder Verletzungen die Folge sein.
Modelle mit Zweiradantrieb Modelle mit Allradantrieb12

4746-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)

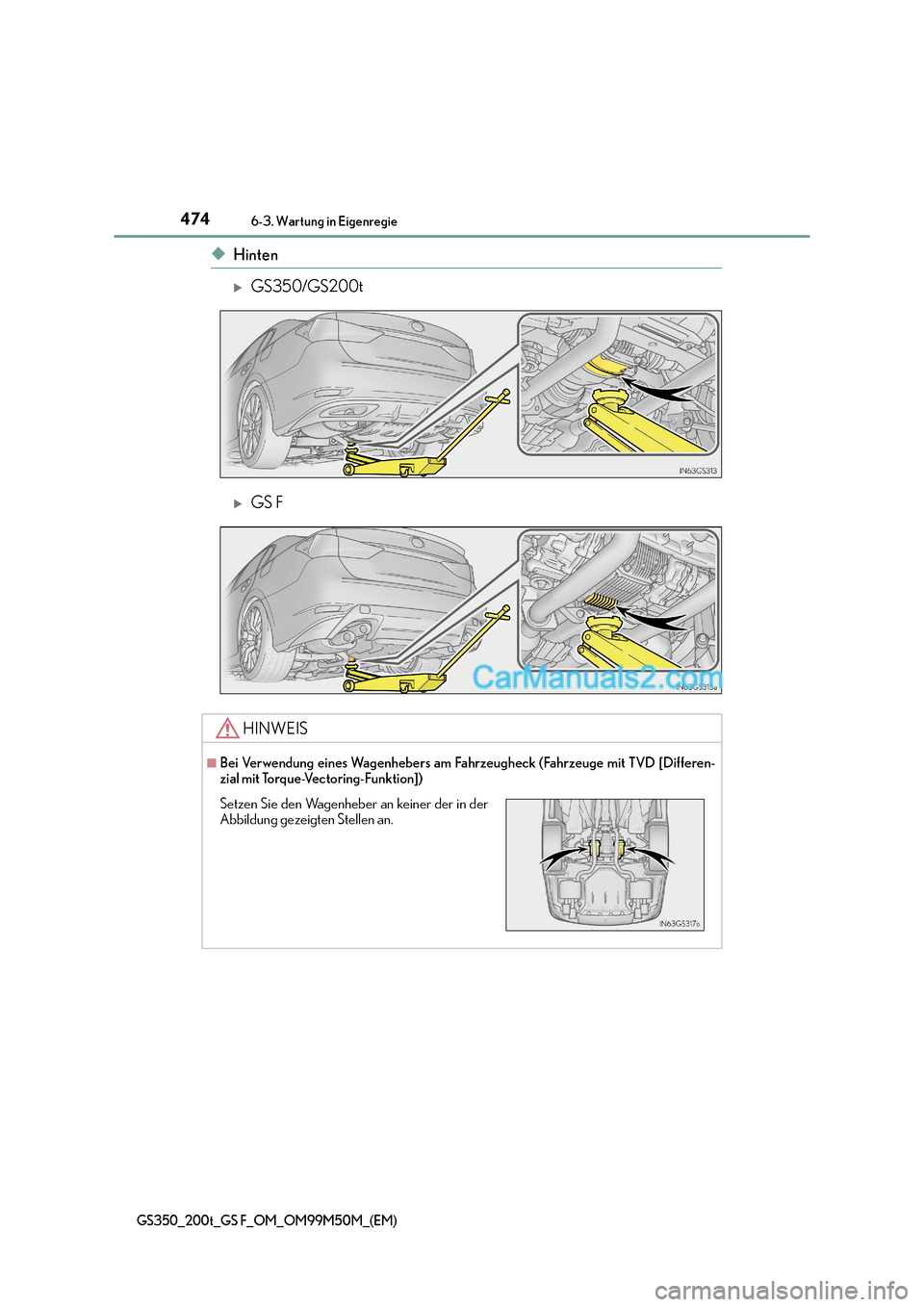

◆Hinten
XGS350/GS200t
XGS F
HINWEIS
■Bei Verwendung eines Wagenhebers am Fahrzeugheck (Fahrzeuge mit TVD [Differen-
zial mit Torque-Vectoring-Funktion])
Setzen Sie den Wagenheber an keiner der in der
Abbildung gezeigten Stellen an.

475
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)

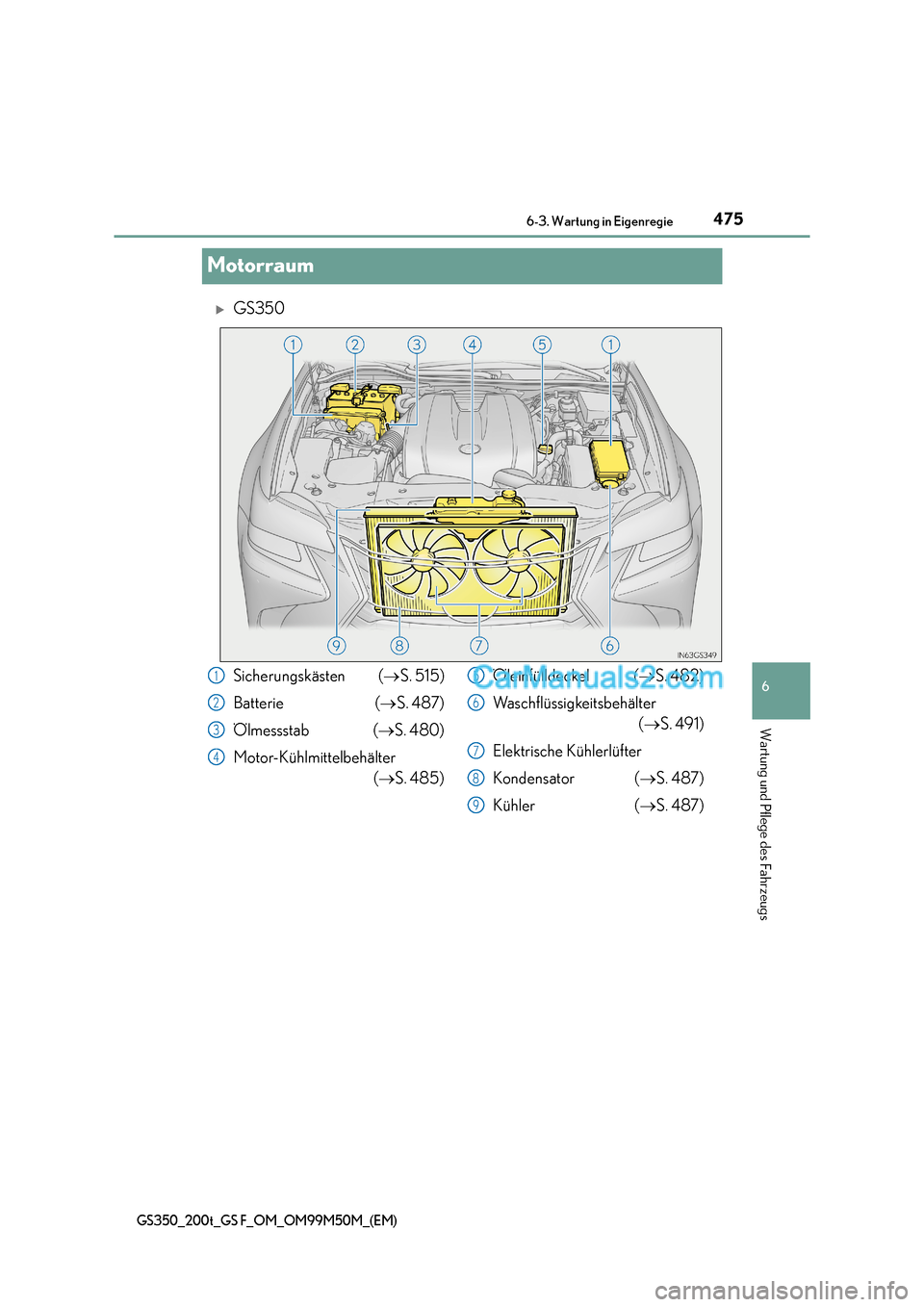

Motorraum
XGS350
Sicherungskästen (
→S. 515)
Batterie ( →S. 487)
Ölmessstab ( →S. 480)
Motor-Kühlmittelbehälter (→ S. 485) Öleinfülldeckel (
→S. 482)
Waschflüssigkeitsbehälter (→ S. 491)
Elektrische Kühlerlüfter
Kondensator ( →S. 487)
Kühler ( →S. 487)1
2
3
4
5
6
7
8
9

4766-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)

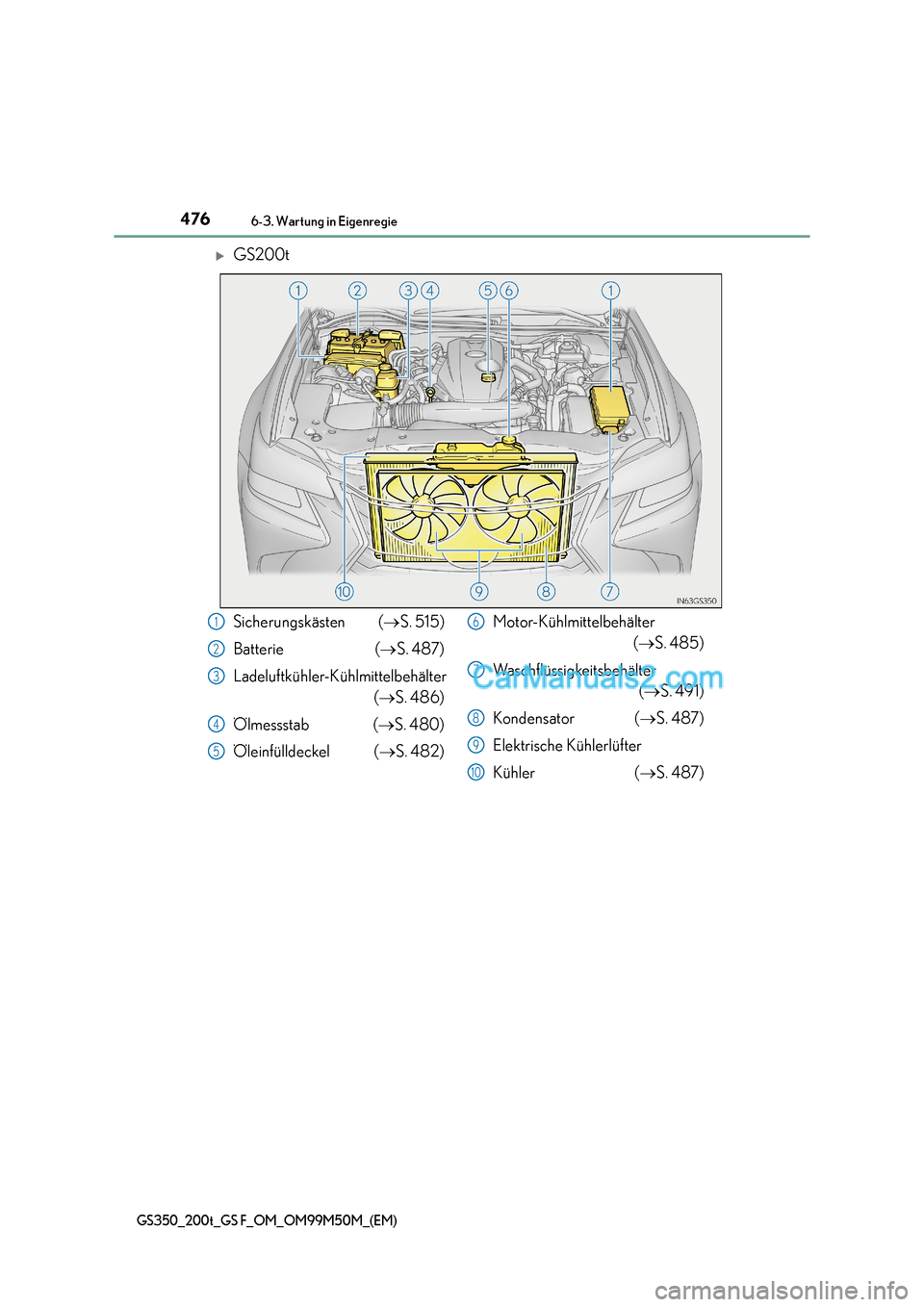

XGS200t
Sicherungskästen (→S. 515)
Batterie ( →S. 487)
Ladeluftkühler-Kühlmittelbehälter (→ S. 486)
Ölmessstab ( →S. 480)
Öleinfülldeckel ( →S. 482) Motor-Kühlmittelbehälter
(→ S. 485)
Waschflüssigkeitsbehälter (→ S. 491)
Kondensator ( →S. 487)
Elektrische Kühlerlüfter
Kühler ( →S. 487)1
2
3
4
5
6
7
8
9
10

477 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)
XGS F
Fahrzeuge mit Rechtslenkung:
Die Batterie und der Sicherungskasten vor der Batterie befinden sich auf der
entgegengesetzten Seite des Motorraums.
Sicherungskästen ( →S. 515)
Batterie ( →S. 487)
Ölmessstab ( →S. 480)
Motor-Kühlmittelbehälter (→ S. 485) Öleinfülldeckel (
→S. 482)
Waschflüssigkeitsbehälter (→ S. 491)
Elektrische Kühlerlüfter
Kondensator ( →S. 487)
Kühler ( →S. 487)1
2
3
4
5
6
7
8
9

4786-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)

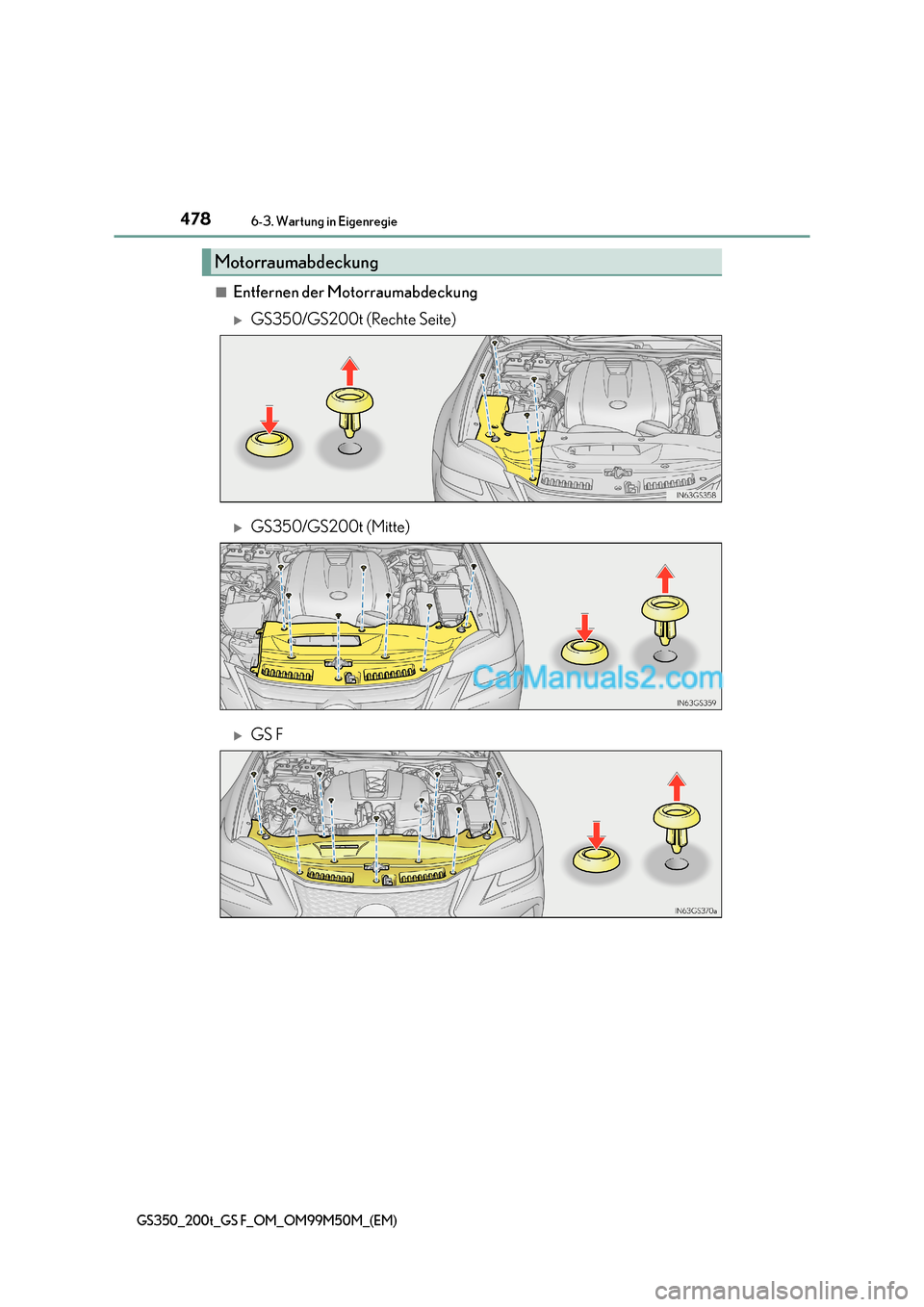

■Entfernen der Motorraumabdeckung
XGS350/GS200t (Rechte Seite)
XGS350/GS200t (Mitte)
XGS F
Motorraumabdeckung

479 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M50M_(EM)

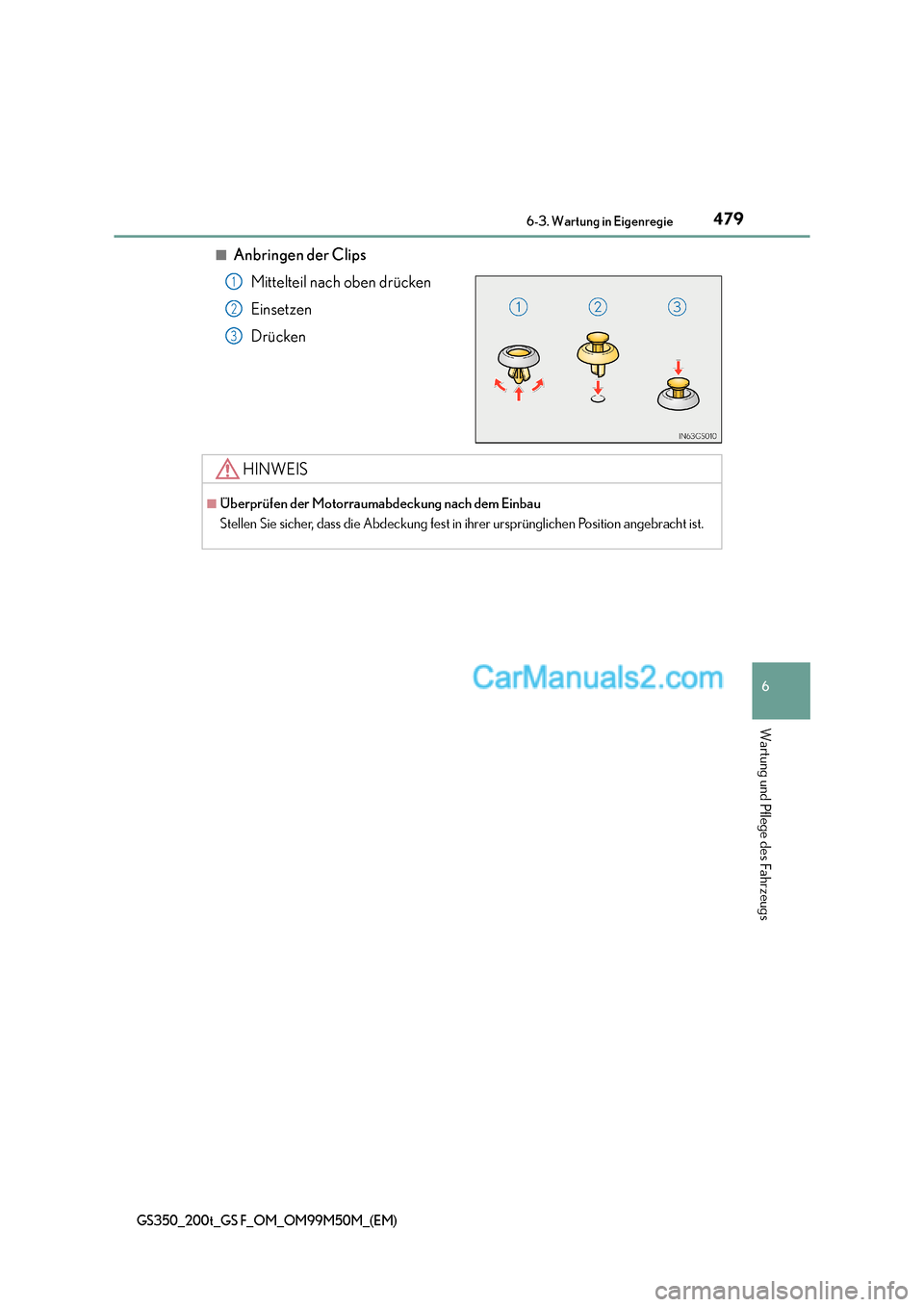

■Anbringen der ClipsMittelteil nach oben drücken
Einsetzen
Drücken
1
2
3
HINWEIS
■Überprüfen der Motorraumabdeckung nach dem Einbau
Stellen Sie sicher, dass die Abdeckung fest in ihrer ursprünglichen Position angebracht ist.

4806-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M50M_(EM)

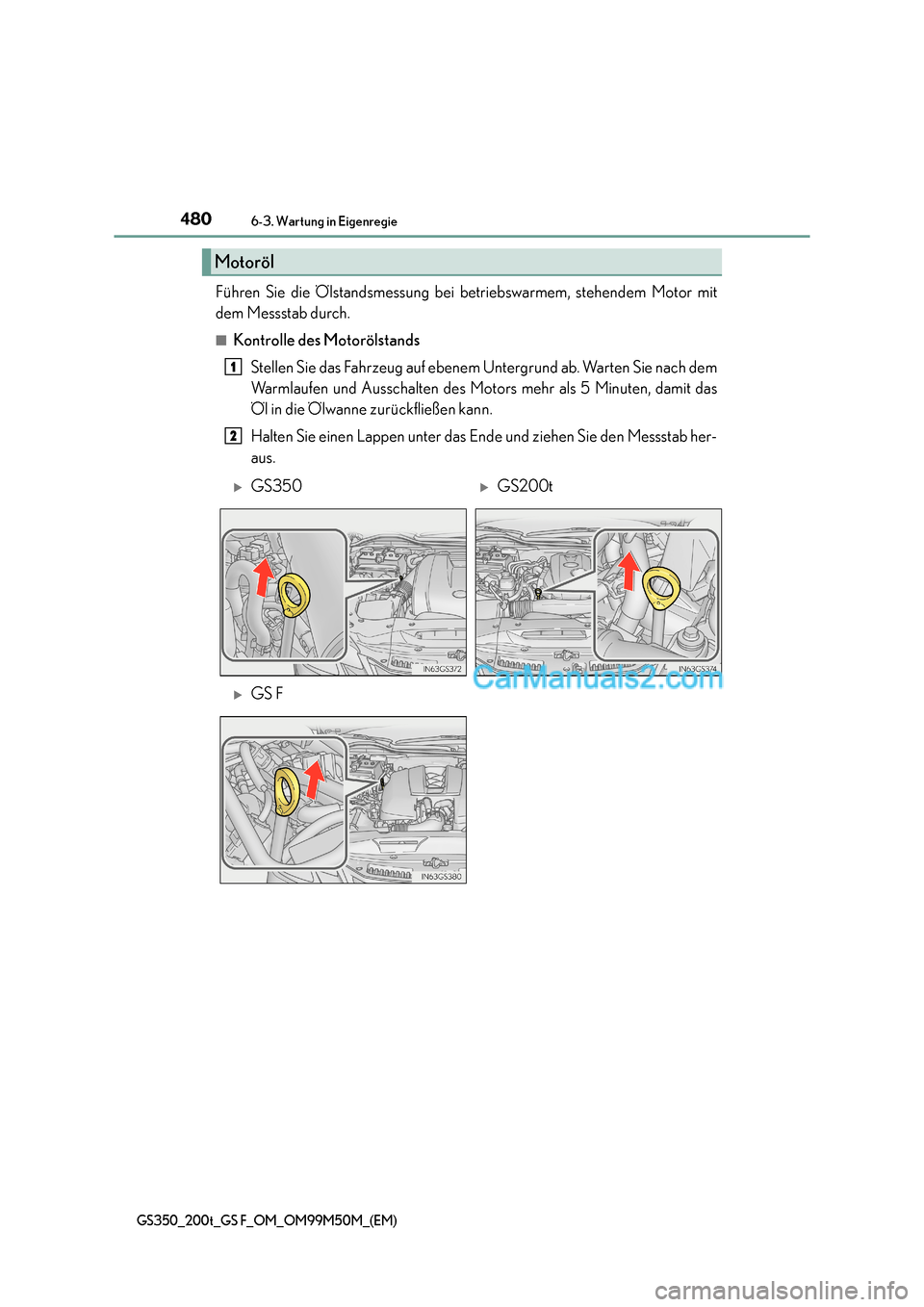

Führen Sie die Ölstandsmessung bei betriebswarmem, stehendem Motor mit
dem Messstab durch.
■Kontrolle des Motorölstands
Stellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach dem
Warmlaufen und Ausschalten des Motors mehr als 5 Minuten, damit das
Öl in die Ölwanne zurückfließen kann.
Halten Sie einen Lappen unter das Ende und ziehen Sie den Messstab her-
aus.
Motoröl
1
2
XGS350XGS200t
XGS F
