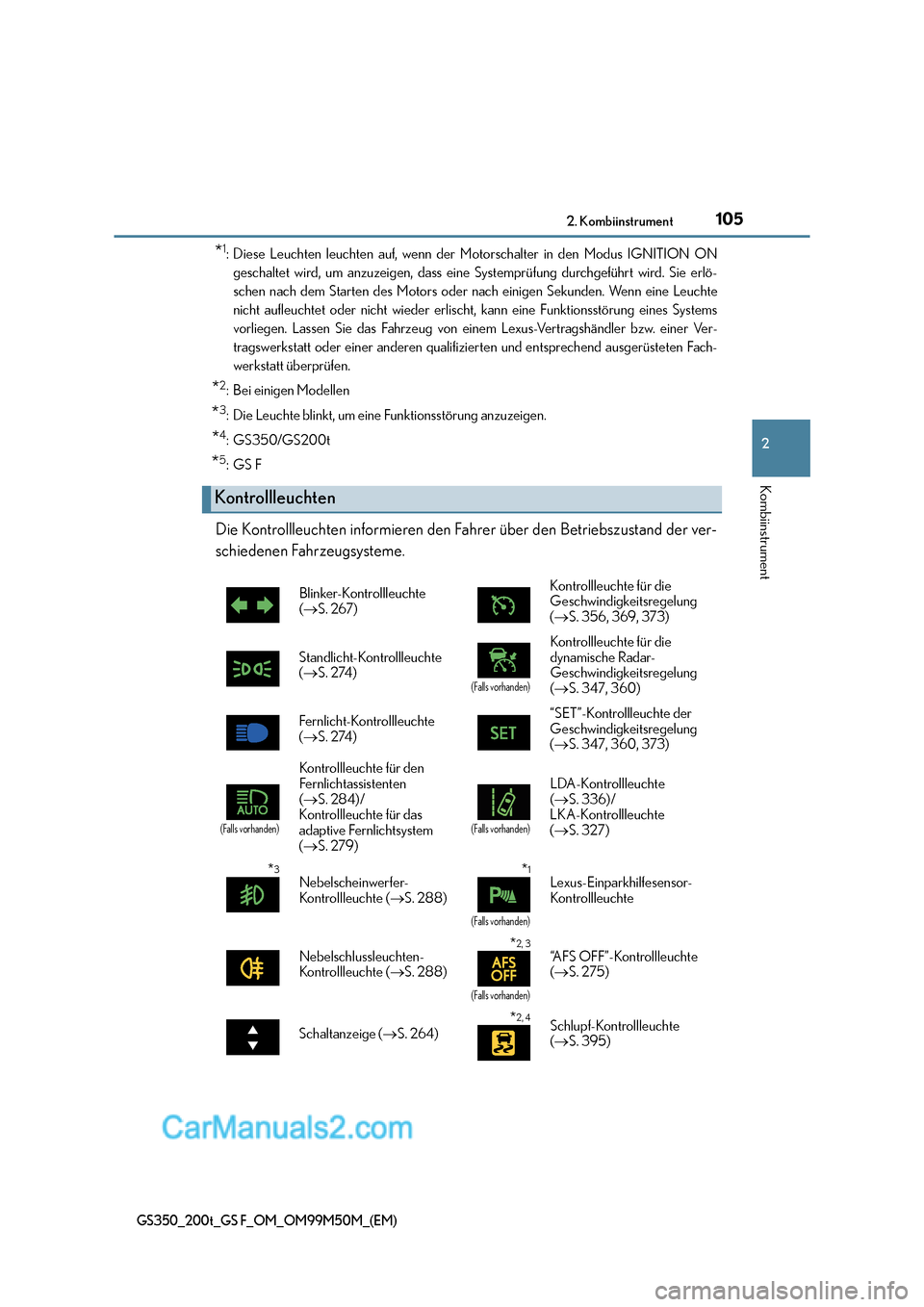

2016 Lexus GS F Betriebsanleitung (in German)

1052. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in den Modus IGNITION ONgeschaltet wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlö-
schen nach dem Starten des Motors oder nach einigen Sekunden. Wenn eine Leuchte
nicht aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung eines Systems
vorliegen. Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
*2: Bei einigen Modellen
*3: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
*4:GS350/GS200t
*5:GS F
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der ver-
schiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte
(→ S. 267) Kontrollleuchte für die
Geschwindigkeitsregelung
(
→ S. 356, 369, 373)
Standlicht-Kontrollleuchte
( → S. 274)
(Falls vorhanden)
Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung
(→ S. 347, 360)
Fernlicht-Kontrollleuchte
( → S. 274) “SET”-Kontrollleuchte der
Geschwindigkeitsregelung
(
→ S. 347, 360, 373)
(Falls vorhanden)
Kontrollleuchte für den
Fernlichtassistenten
(→ S. 284)/
Kontrollleuchte für das
adaptive Fernlichtsystem
( → S. 279)
(Falls vorhanden)
LDA-Kontrollleuchte
(→ S. 336)/
LKA-Kontrollleuchte
( → S. 327)
*3Nebelscheinwerfer-
Kontrollleuchte ( →S. 288)*1
(Falls vorhanden)
Lexus-Einparkhilfesensor-
Kontrollleuchte
Nebelschlussleuchten-
Kontrollleuchte ( →S. 288)
*2, 3
(Falls vorhanden)
“AFS OFF”-Kontrollleuchte
(→ S. 275)
Schaltanzeige ( →S. 264)
*2, 4Schlupf-Kontrollleuchte
(→ S. 395)

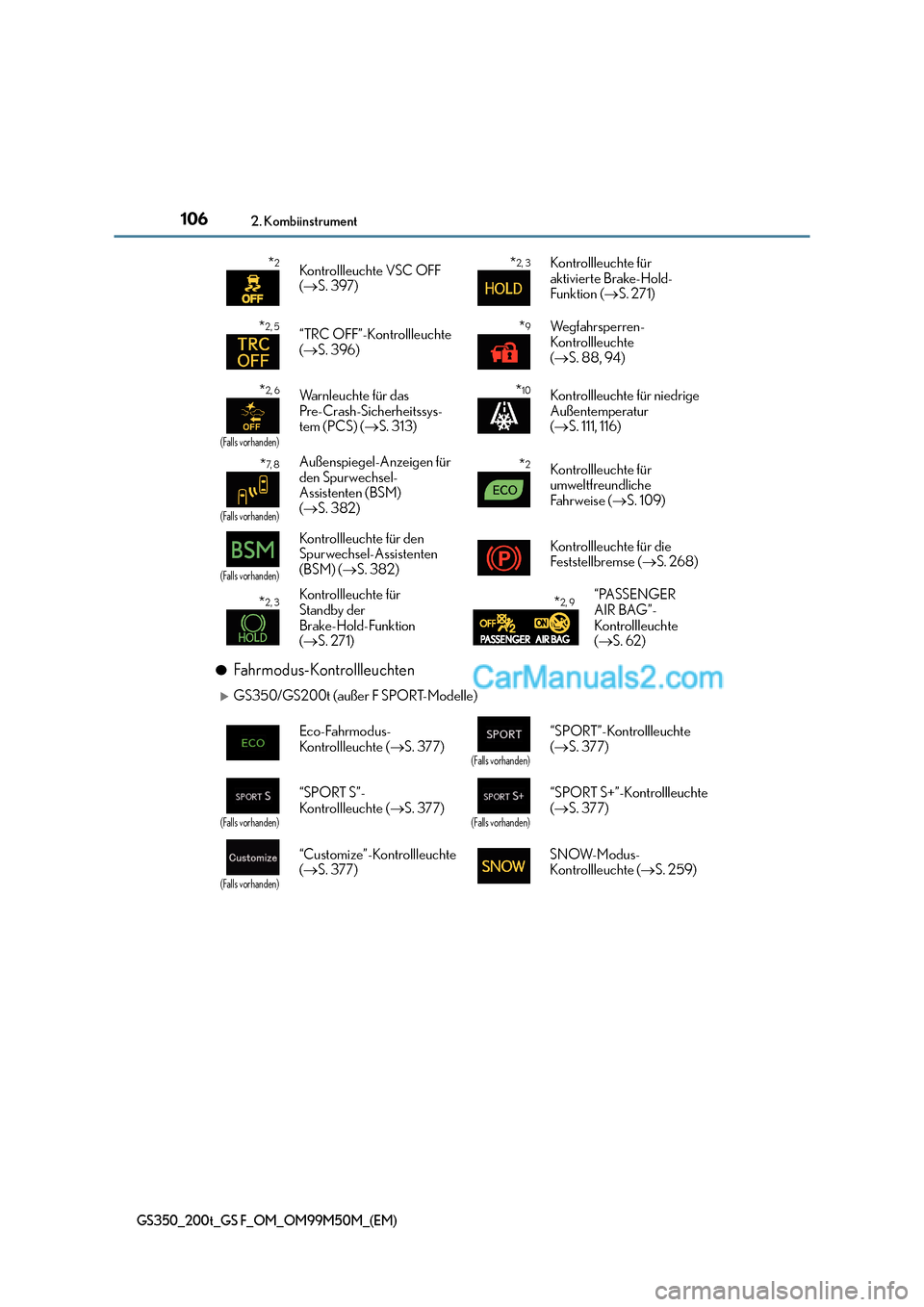

1062. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
●Fahrmodus-Kontrollleuchten
XGS350/GS200t (außer F SPORT-Modelle)
*2Kontrollleuchte VSC OFF
(→ S. 397)*2, 3Kontrollleuchte für
aktivierte Brake-Hold-
Funktion ( →S. 271)
*2, 5“TRC OFF”-Kontrollleuchte
(→ S. 396)*9Wegfahrsperren-
Kontrollleuchte
(→ S. 88, 94)
*2, 6
(Falls vorhanden)
Warnleuchte für das
Pre-Crash-Sicherheitssys-
tem (PCS) ( →S. 313) *10Kontrollleuchte für niedrige
Außentemperatur
(→ S. 111, 116)
*7, 8
(Falls vorhanden)
Außenspiegel-Anzeigen für
den Spurwechsel-
Assistenten (BSM)
(→ S. 382)*2Kontrollleuchte für
umweltfreundliche
Fah r weis e ( →S. 109)
(Falls vorhanden)
Kontrollleuchte für den
Spurwechsel-Assistenten
(BSM) ( →S. 382) Kontrollleuchte für die
Feststellbremse (
→S. 268)
*2, 3Kontrollleuchte für
Standby der
Brake-Hold-Funktion
(→ S. 271)*2, 9“PASSENGER
AIR BAG”-
Kontrollleuchte
(→ S. 62)
Eco-Fahrmodus-
Kontrollleuchte ( →S. 377)
(Falls vorhanden)
“SPORT”-Kontrollleuchte
(→ S. 377)
(Falls vorhanden)
“SPORT S”-
Kontrollleuchte ( →S. 377)
(Falls vorhanden)
“SPORT S+”-Kontrollleuchte
(→ S. 377)
(Falls vorhanden)
“Customize”-Kontrollleuchte
(→ S. 377) SNOW-Modus-
Kontrollleuchte (
→S. 259)

1072. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
XGS350/GS200t (F SPORT-Modelle)
XGS F
●
Kontrollleuchten für die Steuerungsmodi des Differenzials mit Torque-Vecto-
ring-Funktion (TVD) (GS F)
*1: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”
*2: Diese Leuchten leuchten auf, wenn der Motorschalter in den Modus IGNITION ON geschaltet wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlö-
schen nach dem Starten des Motors oder nach einigen Sekunden. Wenn eine Leuchte
nicht aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung eines Systems
vorliegen. Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
*3:GS350/GS200t Eco-Fahrmodus-
Kontrollleuchte (
→S. 377) “SPORT S”-Kontrollleuchte
(
→ S. 377)
“SPORT S+”-Kontrollleuchte
( → S. 377) “CUSTOMIZE”-
Kontrollleuchte (
→S. 377)
SNOW-Modus-
Kontrollleuchte ( →S. 259)
“NORMAL”-Kontrollleuchte
(→ S. 380) Eco-Fahrmodus-
Kontrollleuchte (
→S. 380)
“SPORT S”-Kontrollleuchte
( → S. 380) “SPORT S+”-Kontrollleuchte
(
→ S. 380)
“EXPERT”-Kontrollleuchte
(→ S. 397) SNOW-Modus-
Kontrollleuchte (
→S. 259)
(Falls vorhanden)
“STANDARD”-
Kontrollleuchte ( →S. 392)
(Falls vorhanden)
“SLALOM”-Kontrollleuchte
(→ S. 392)
(Falls vorhanden)
“TRACK”-Kontrollleuchte
(→ S. 392)

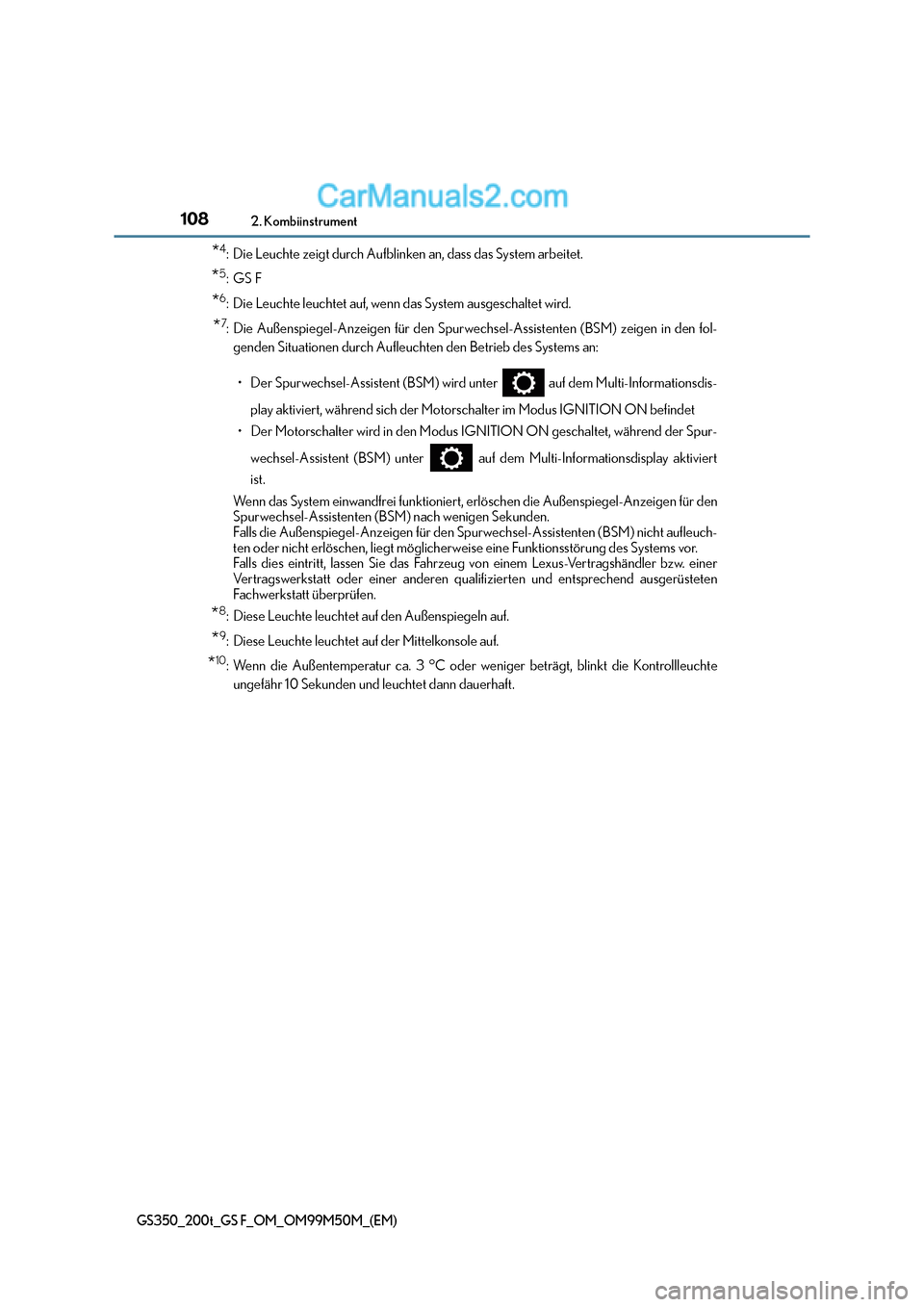

1082. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
*4: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*5:GS F
*6: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
*7: Die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) zeigen in den fol-genden Situationen durch Aufleuchten den Betrieb des Systems an:
• Der Spurwechsel-Assistent (BSM) wird unter auf dem Multi-Informationsdis- play aktiviert, während sich der Motorschalter im Modus IGNITION ON befindet
• Der Motorschalter wird in den Modus IGNITION ON geschaltet, während der Spur-
wechsel-Assistent (BSM) unter auf dem Multi-Informationsdisplay aktiviert
ist.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Anzeigen für den
Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen für den Spur wechsel-Assistenten (BSM) nicht aufleuch-
ten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung des Systems vor.
Falls dies eintritt, lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
*8: Diese Leuchte leuchtet auf den Außenspiegeln auf.
*9: Diese Leuchte leuchtet auf der Mittelkonsole auf.
*10: Wenn die Außentemperatur ca. 3 °C oder weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden und leuchtet dann dauerhaft.

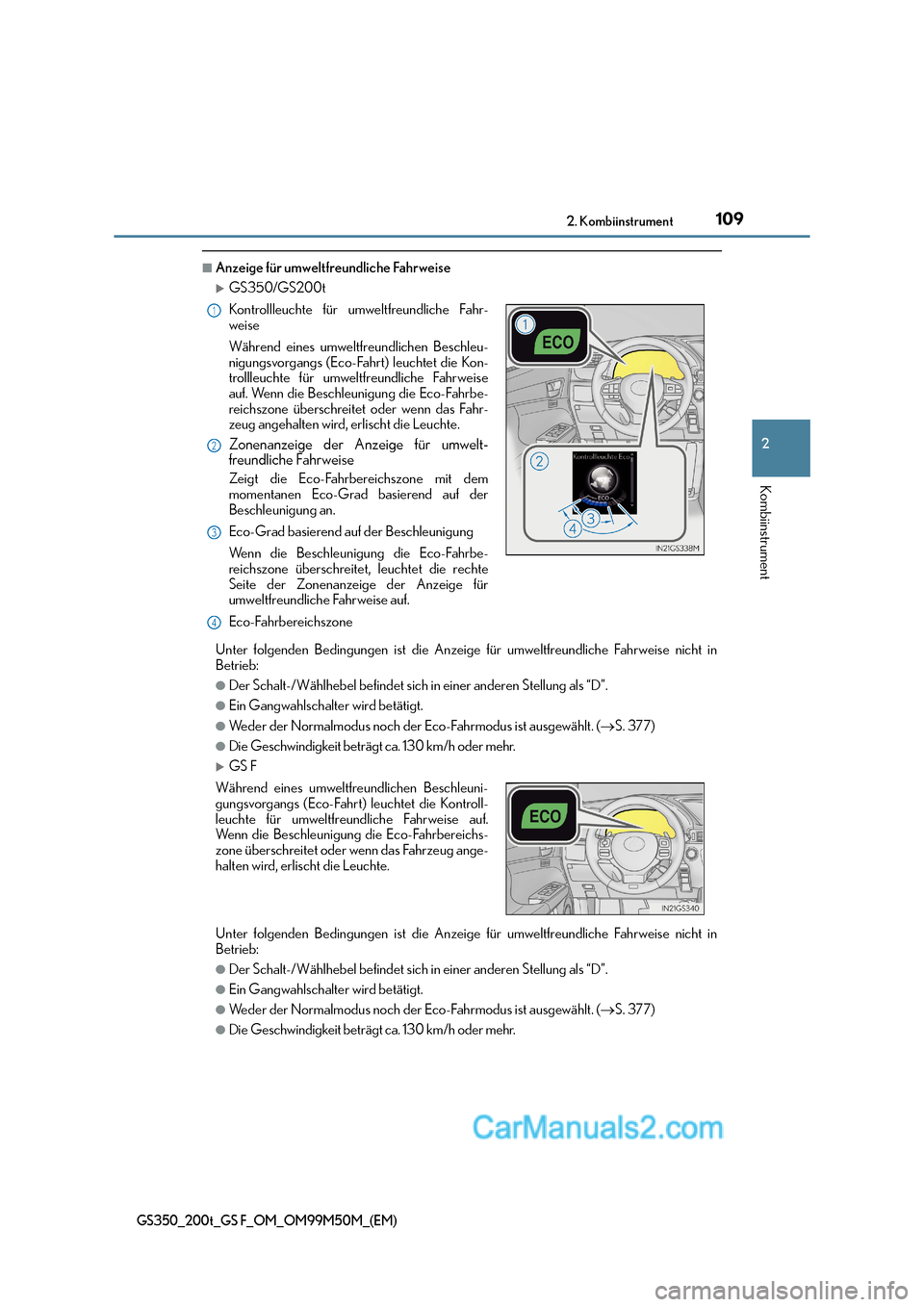

1092. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
■Anzeige für umweltfreundliche Fahrweise
XGS350/GS200t
Unter folgenden Bedingungen ist die Anzeige für umweltfreundliche Fahrweise nicht in
Betrieb:
●Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”.
●Ein Gangwahlschalter wird betätigt.
●Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt. ( →S. 377)
●Die Geschwindigkeit beträgt ca. 130 km/h oder mehr.
XGS F
Unter folgenden Bedingungen ist die Anzeige für umweltfreundliche Fahrweise nicht in
Betrieb:
●Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”.
●Ein Gangwahlschalter wird betätigt.
●Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt. ( →S. 377)
●Die Geschwindigkeit beträgt ca. 130 km/h oder mehr. Kontrollleuchte für umweltfreundliche Fahr-
weise
Während eines umweltfreundlichen Beschleu-
nigungsvorgangs (Eco-Fahrt) leuchtet die Kon-
trollleuchte für umweltfreundliche Fahrweise
auf. Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet oder wenn das Fahr-
zeug angehalten wird, erlischt die Leuchte.
Zonenanzeige der Anzeige für umwelt-
freundliche Fahrweise
Zeigt die Eco-Fahrbereichszone mit dem
momentanen Eco-Grad basierend auf der
Beschleunigung an.
Eco-Grad basierend auf der Beschleunigung
Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet, leuchtet die rechte
Seite der Zonenanzeige der Anzeige für
umweltfreundliche Fahrweise auf.
Eco-Fahrbereichszone
Während eines umweltfreundlichen Beschleuni-
gungsvorgangs (Eco-Fahrt) leuchtet die Kontroll-
leuchte für umweltfreundliche Fahrweise auf.
Wenn die Beschleunigung die Eco-Fahrbereichs-
zone überschreitet oder wenn das Fahrzeug ange-
halten wird, erlischt die Leuchte.
1
2
3
4

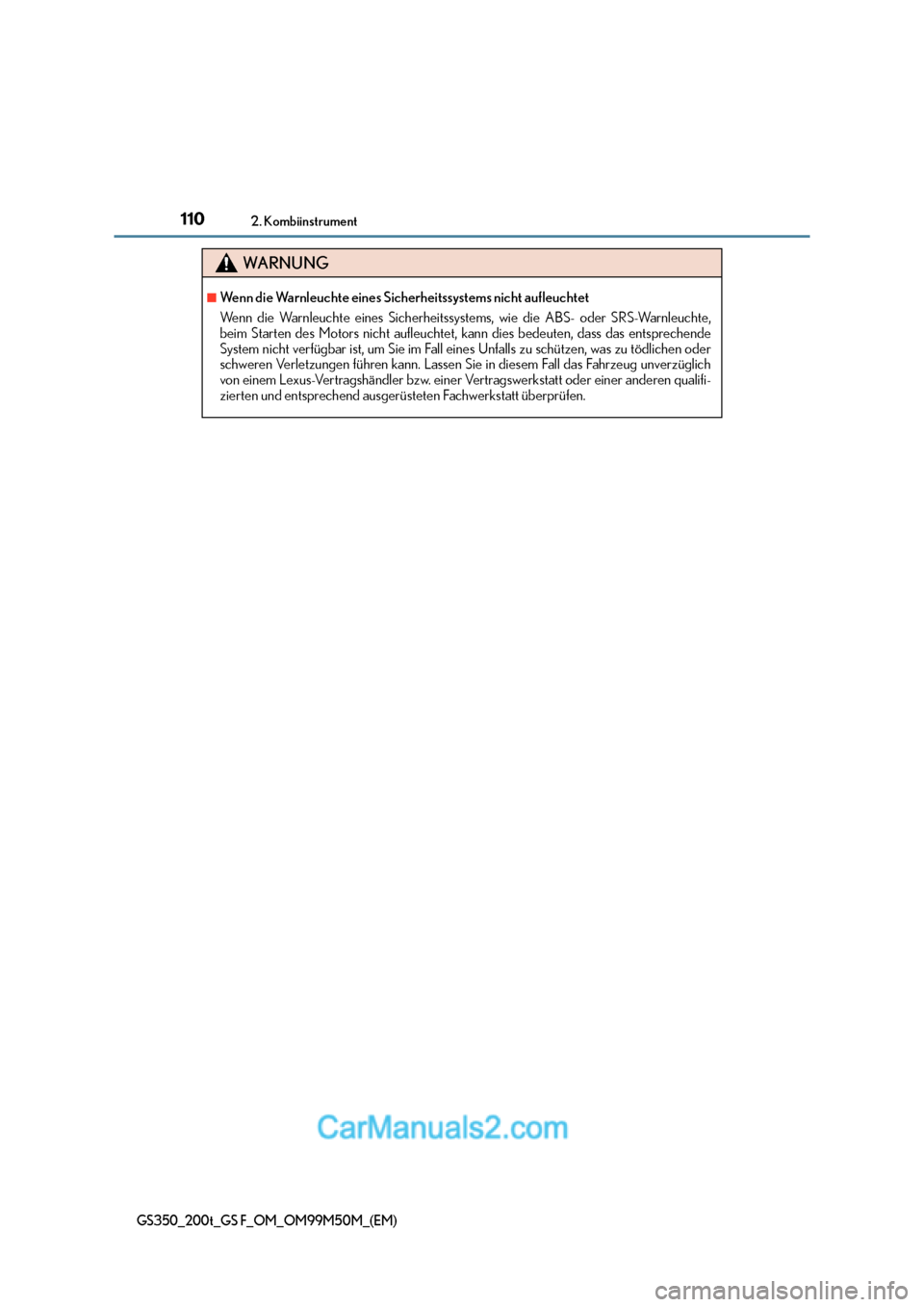

1102. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
WA R N U N G
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssystems, wie die ABS- oder SRS-Warnleuchte,
beim Starten des Motors nicht aufleuchtet, kann dies bedeuten, dass das entsprechende
System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu tödlichen oder
schweren Verletzungen führen kann. Lassen Sie in diesem Fall das Fahrzeug unverzüglich
von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

111
2
2. Kombiinstrument
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)

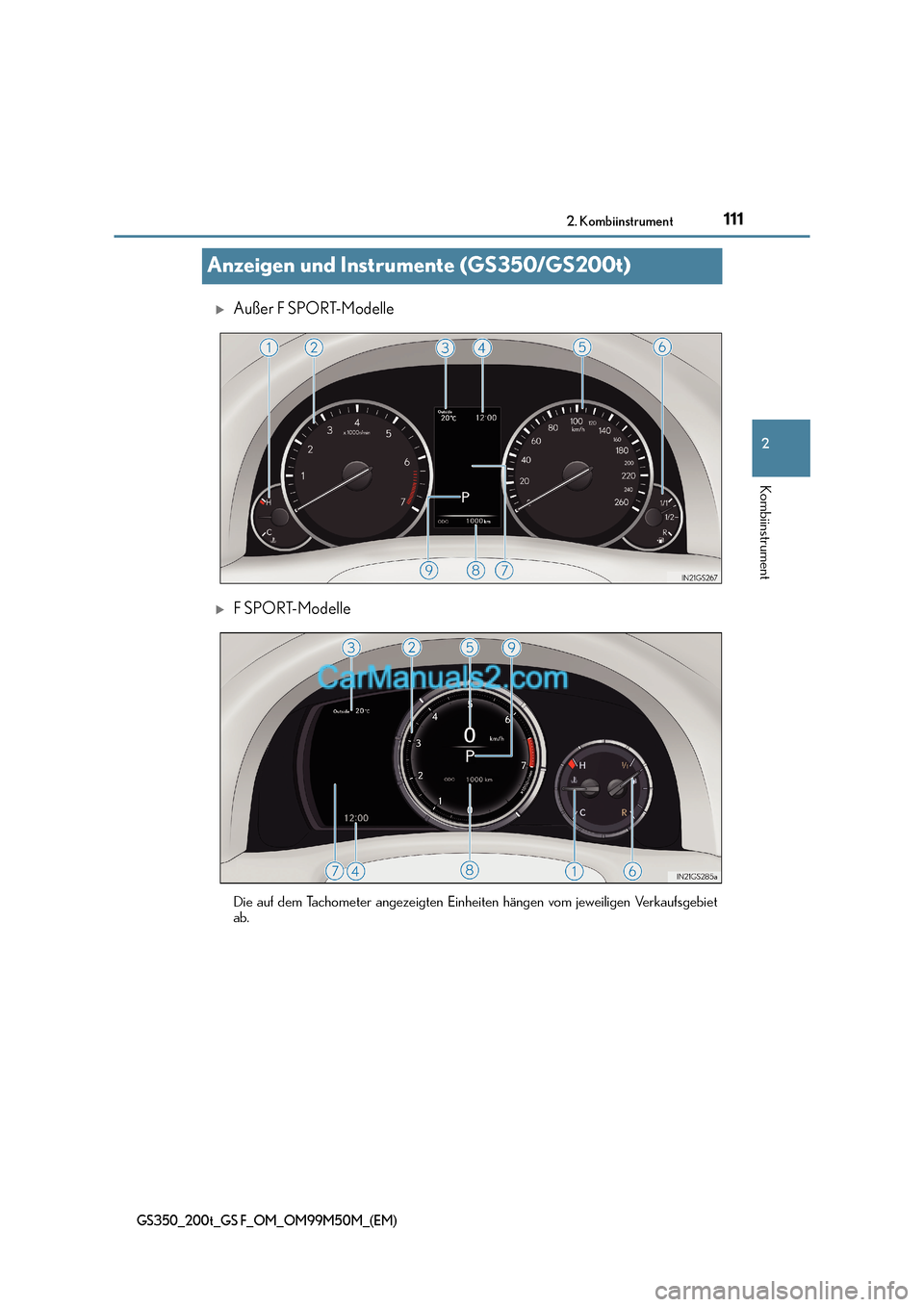

Anzeigen und Instrumente (GS350/GS200t)
XAußer F SPORT-Modelle
XF SPORT-Modelle
Die auf dem Tachometer angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet
ab.

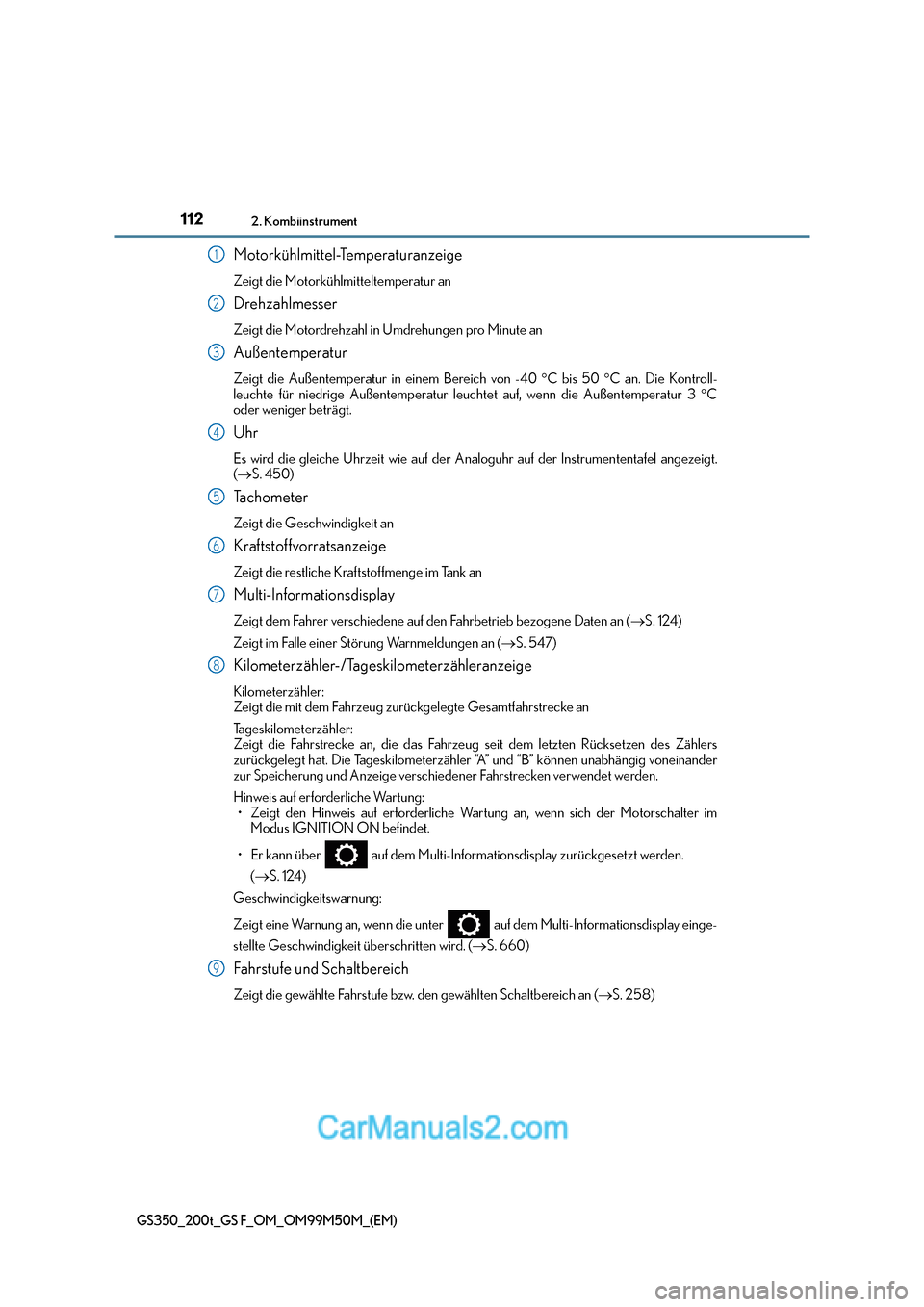

1122. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Außentemperatur
Zeigt die Außentemperatur in einem Bereich von -40 °C bis 50 °C an. Die Kontroll-
leuchte für niedrige Außentemperatur leuchtet auf, wenn die Außentemperatur 3 °C
oder weniger beträgt.
Uhr
Es wird die gleiche Uhrzeit wie auf der An aloguhr auf der Instrumententafel angezeigt.
( → S. 450)
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an ( →S. 124)
Zeigt im Falle einer Störung Warnmeldungen an ( →S. 547)
Kilometerzähler-/Tageskilometerzähleranzeige
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zählers
zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander
zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Hinweis auf erforderliche Wartung: • Zeigt den Hinweis auf erforderliche Wartung an, wenn sich der Motorschalter im Modus IGNITION ON befindet.
• Er kann über auf dem Multi-Informationsdisplay zurückgesetzt werden. (→ S. 124)
Geschwindigkeitswarnung:
Zeigt eine Warnung an, wenn die unter auf dem Multi-Informationsdisplay einge-
stellte Geschwindigkeit überschritten wird. ( →S. 660)
Fahrstufe und Schaltbereich
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an ( →S. 258)
1
2
3
4
5
6
7
8
9
