WA R N U N G

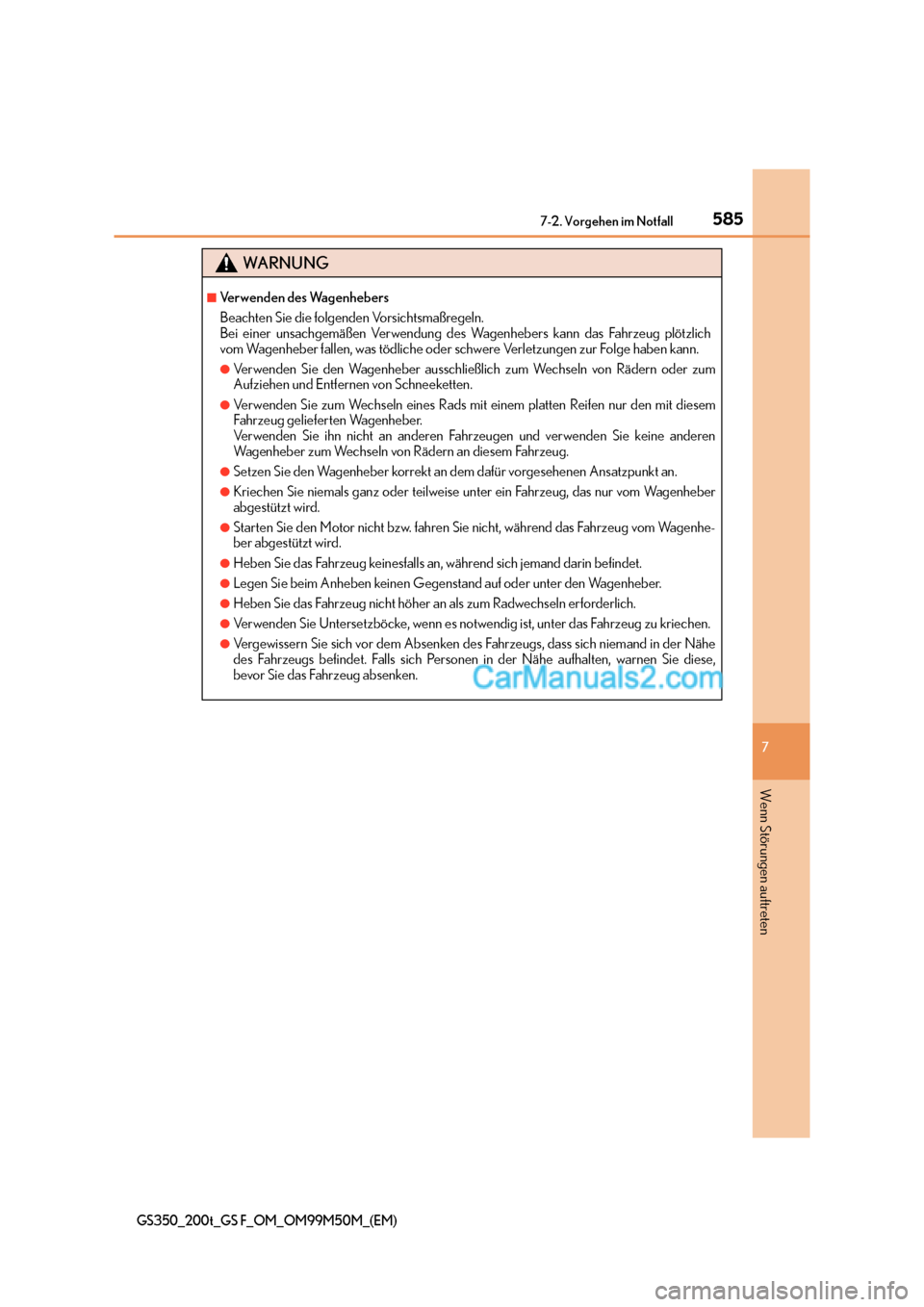

■Verwenden des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötzlich
vom Wagenheber fallen, was tödliche oder schwere Verletzungen zur Folge haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder zum
Aufziehen und Entfernen von Schneeketten.
●Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit diesem
Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine anderen
Wa g e n h e b e r z u m We c h s e l n v o n R ä d e r n a n d i e s e m Fa h r z e u g .
●Setzen Sie den Wagenheber korrekt an dem dafür vorgesehenen Ansatzpunkt an.
●Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagenheber
abgestützt wird.
●Starten Sie den Motor nicht bzw. fahren Sie nicht, während das Fahrzeug vom Wagenhe-
ber abgestützt wird.
●Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
●Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
●Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
●Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu kriechen.
●Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in der Nähe
des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, warnen Sie diese,
bevor Sie das Fahrzeug absenken.

5867-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M50M_(EM)
Entfernen Sie die mittlere Gepäckmatte. (→S. 446)
Entfernen Sie den Abstandhalter und nehmen Sie die Wagenheberkurbel
heraus.
Nehmen Sie den Wagenheber heraus. Festziehen
Lösen

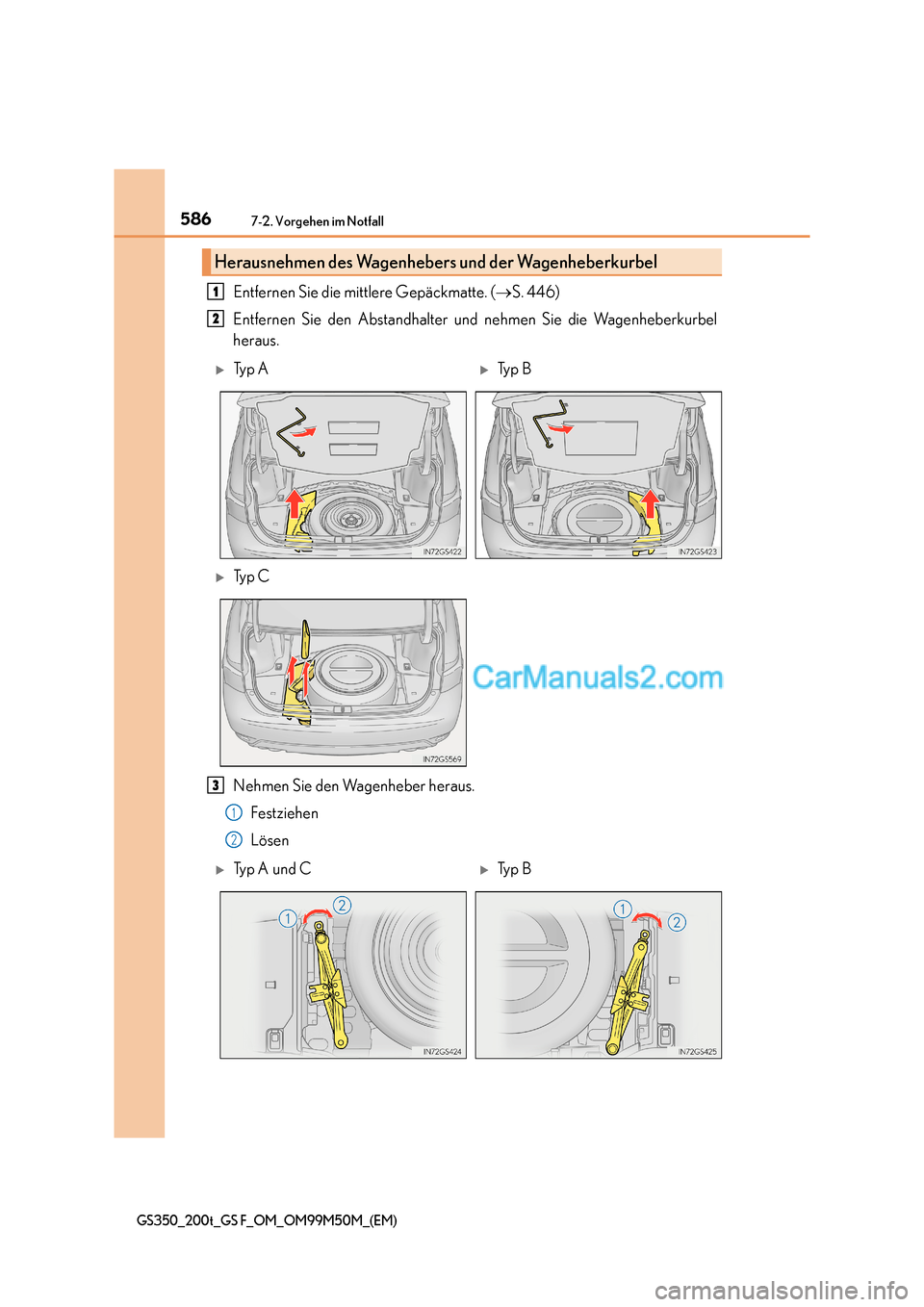

Herausnehmen des Wagenhebers und der Wagenheberkurbel
1
2
XTy p AXTy p B
XTy p C
3
1
2
XTy p A u n d CXTy p B

5877-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M50M_(EM)
XTy p A
Entfernen Sie die mittlere Gepäckmatte. (→S. 446)
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
XTy p B
Entfernen Sie die mittlere Gepäckmatte. ( →S. 446)
Entfernen Sie die Abstandhalter.
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.

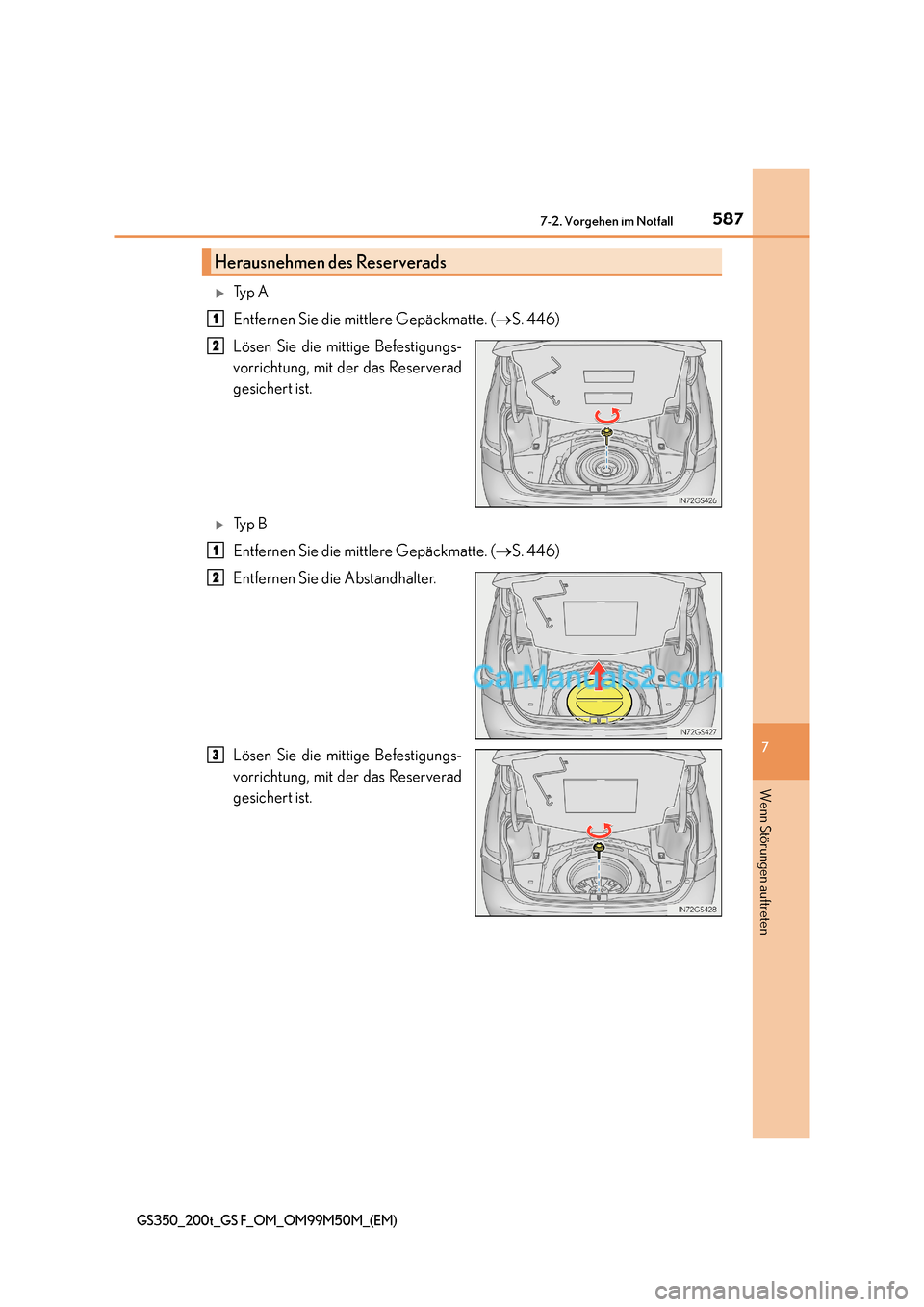

Herausnehmen des Reserverads
1
2
1
2
3

5887-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M50M_(EM)

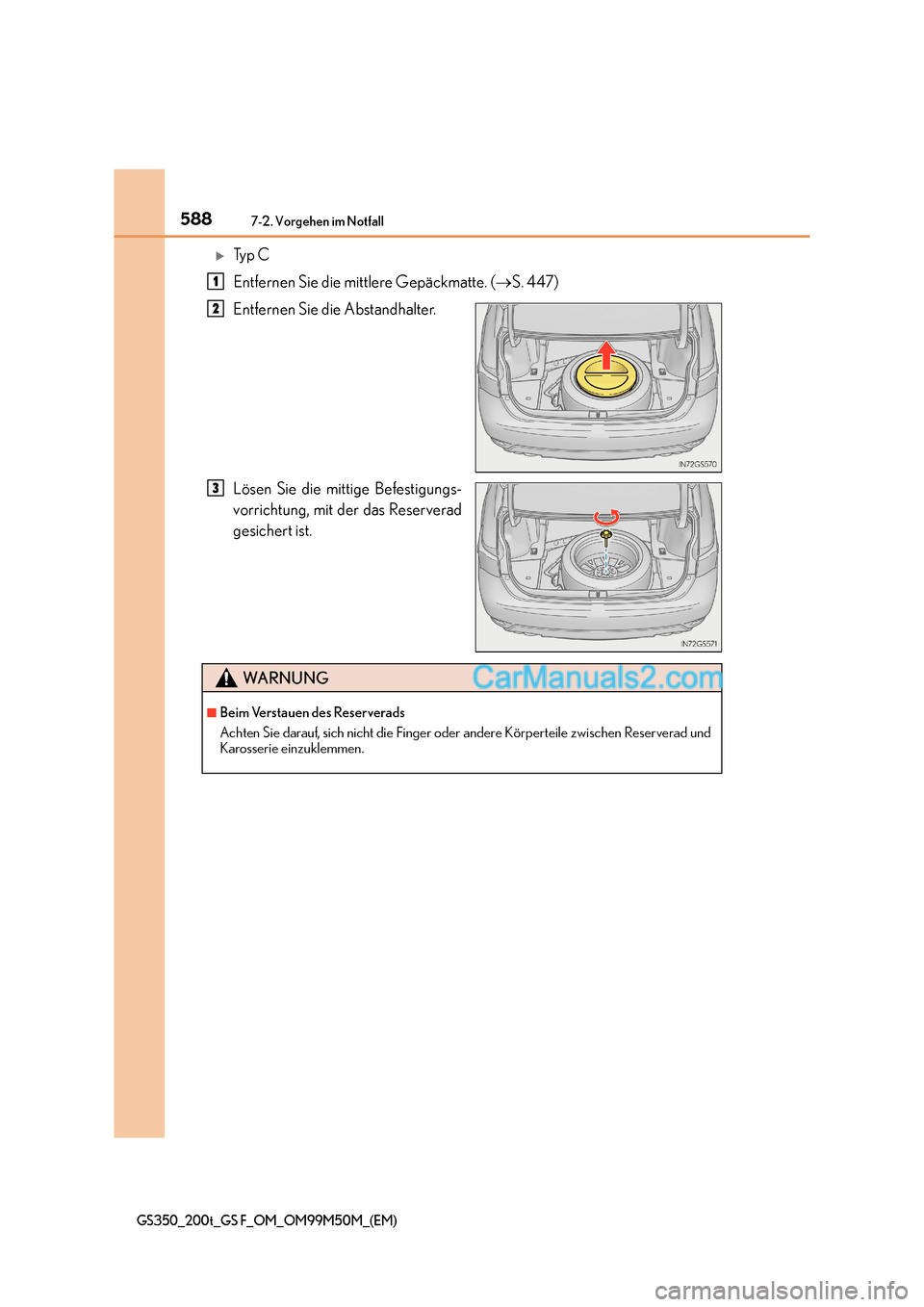

XTy p C
Entfernen Sie die mittlere Gepäckmatte. (→S. 447)
Entfernen Sie die Abstandhalter.
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
1
2
3
WA R N U N G
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reserverad und
Karosserie einzuklemmen.

5897-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M50M_(EM)
Blockieren Sie die Räder mit Unter-
legkeilen.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Drehen Sie den Bereich “A” des
Wagenhebers von Hand, bis die Nut
des Wagenhebers mit dem Ansatz-
punkt in Kontakt ist.
Die Ansatzpunktmarkierungen befinden
sich unter dem Türschweller. Sie verwei-
sen auf die Ansatzpunkte für den Wagen-
heber.

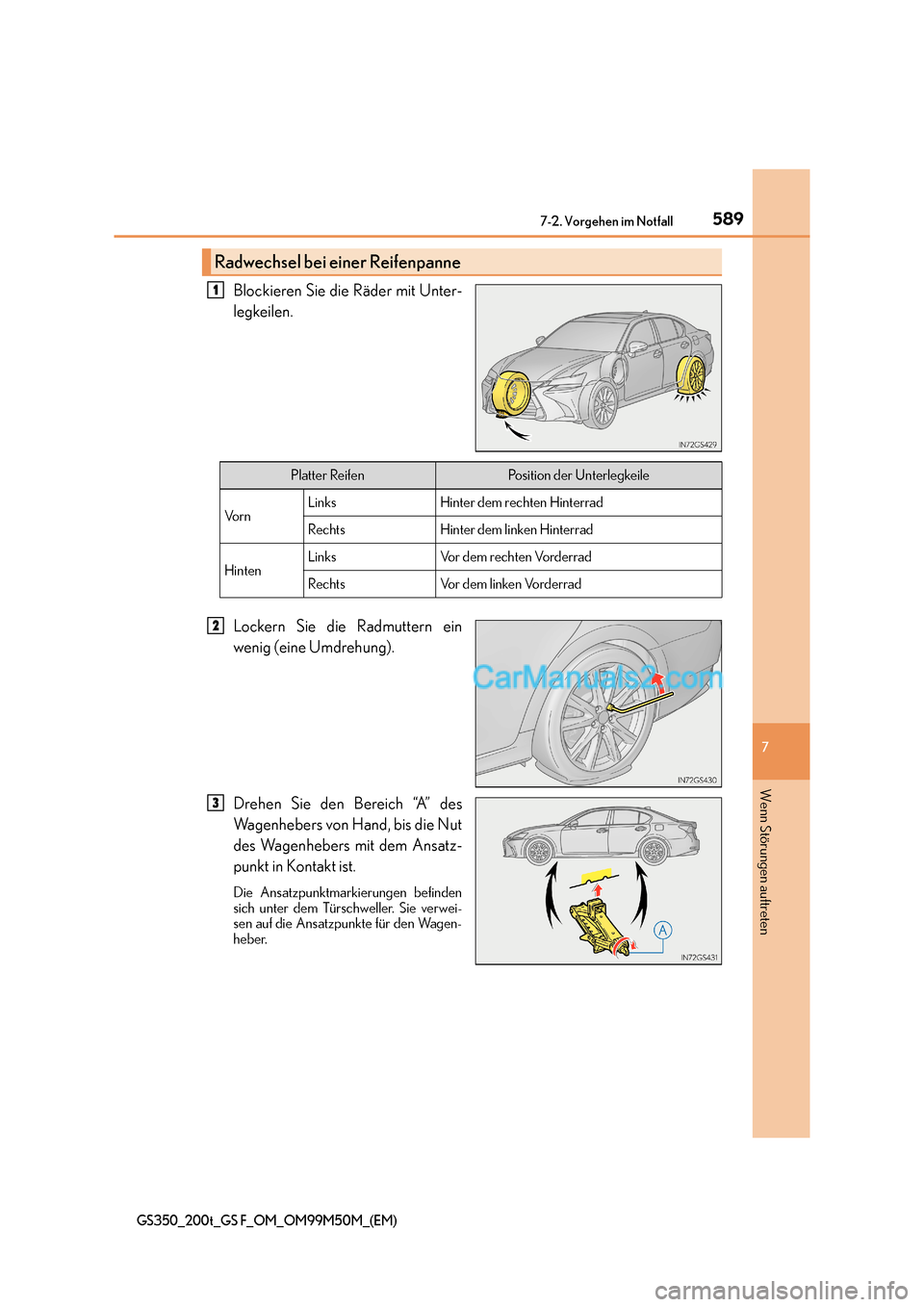

Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
Vo r nLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
3

5907-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M50M_(EM)

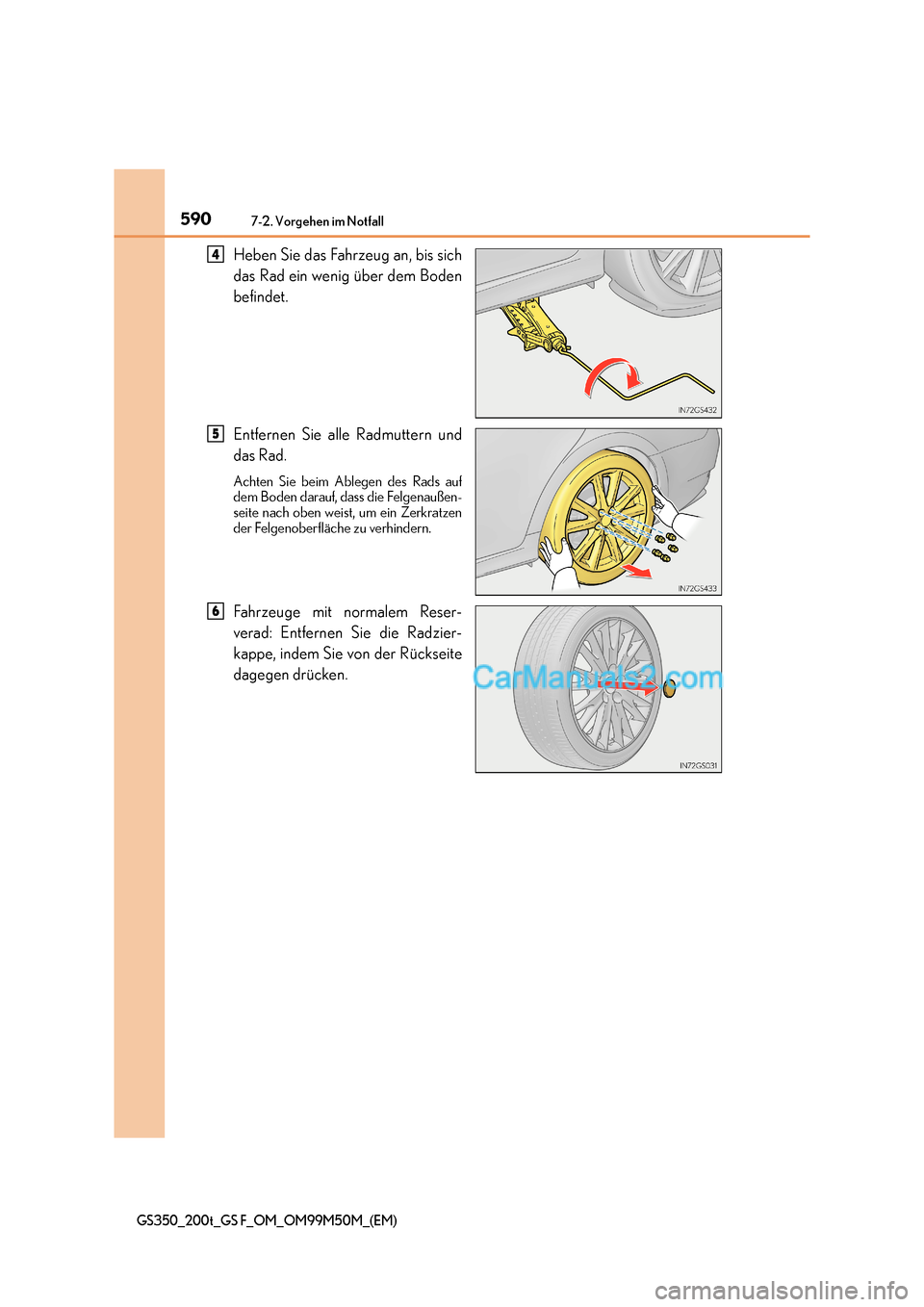

Heben Sie das Fahrzeug an, bis sich
das Rad ein wenig über dem Boden
befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenaußen-
seite nach oben weist, um ein Zerkratzen
der Felgenoberfläche zu verhindern.
Fahrzeuge mit normalem Reser-
verad: Entfernen Sie die Radzier-
kappe, indem Sie von der Rückseite
dagegen drücken.
4
5
6

5917-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M50M_(EM)

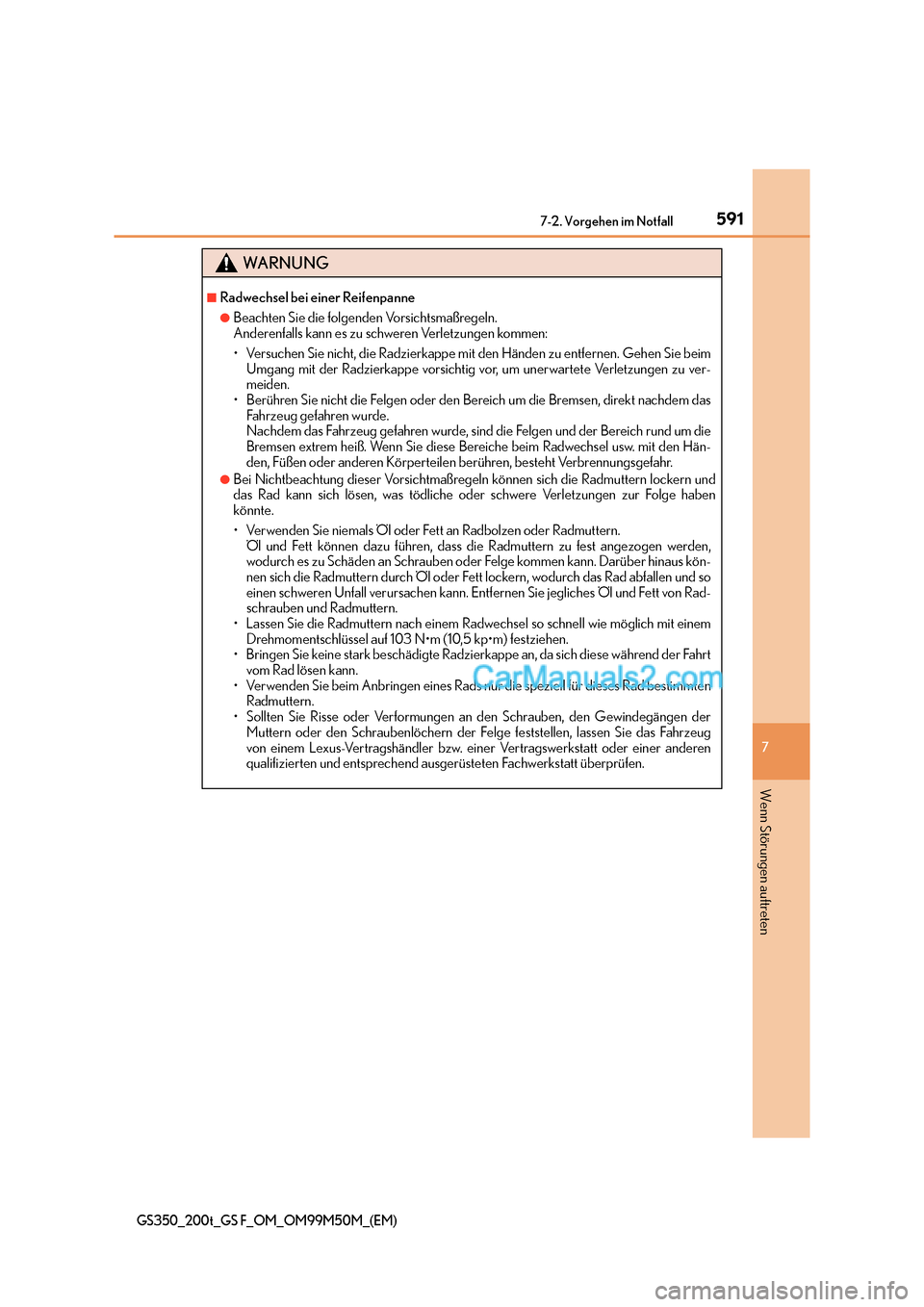

WA R N U N G
■Radwechsel bei einer Reifenpanne
●Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu schweren Verletzungen kommen:
• Versuchen Sie nicht, die Radzierkappe mit den Händen zu entfernen. Gehen Sie beimUmgang mit der Radzierkappe vorsichtig vor, um unerwartete Verletzungen zu ver-
meiden.
• Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um die
Bremsen extrem heiß. Wenn Sie diese Bere iche beim Radwechsel usw. mit den Hän-
den, Füßen oder anderen Körperteilen berühren, besteht Verbrennungsgefahr.
●Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern und
das Rad kann sich lösen, was tödliche oder schwere Verletzungen zur Folge haben
könnte.
• Verwenden Sie niemals Öl oder Fett an Radbolzen oder Radmuttern. Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch es zu Schäden an Schrauben oder Felge kommen kann. Darüber hinaus kön-
nen sich die Radmuttern durch Öl oder Fett lockern, wodurch das Rad abfallen und so
einen schweren Unfall verursachen kann. Entfernen Sie jegliches Öl und Fett von Rad-
schrauben und Radmuttern.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Bringen Sie keine stark beschädigte Radzierkappe an, da sich diese während der Fahrt
vom Rad lösen kann.
• Verwenden Sie beim Anbringen eines Rads nur die speziell für dieses Rad bestimmten Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das Fahrzeug
von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

5927-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M50M_(EM)
Entfernen Sie Schmutz und Fremd-
körper von der Kontaktfläche der
Felge.
Wenn sich Fremdkörper auf der Kontakt-
fläche der Felge befinden, können sich die
Radmuttern während der Fahrt lockern
und das Rad kann sich lösen.
Bringen Sie das Rad an und ziehen Sie alle Radmuttern von Hand locker und
gleichmäßig an.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Rad mit Stahlfelge
ersetzen, ziehen Sie die Radmuttern
an, bis der abgeschrägte Bereich
lockeren Kontakt mit der Aufnahme
in der Felge hat.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Rad mit Leichtme-
tallfelge ersetzen, ziehen Sie die
Radmuttern an, bis die Unterleg-
scheiben Kontakt mit der Aufnahme
in der Felge haben.
Senken Sie das Fahrzeug ab.

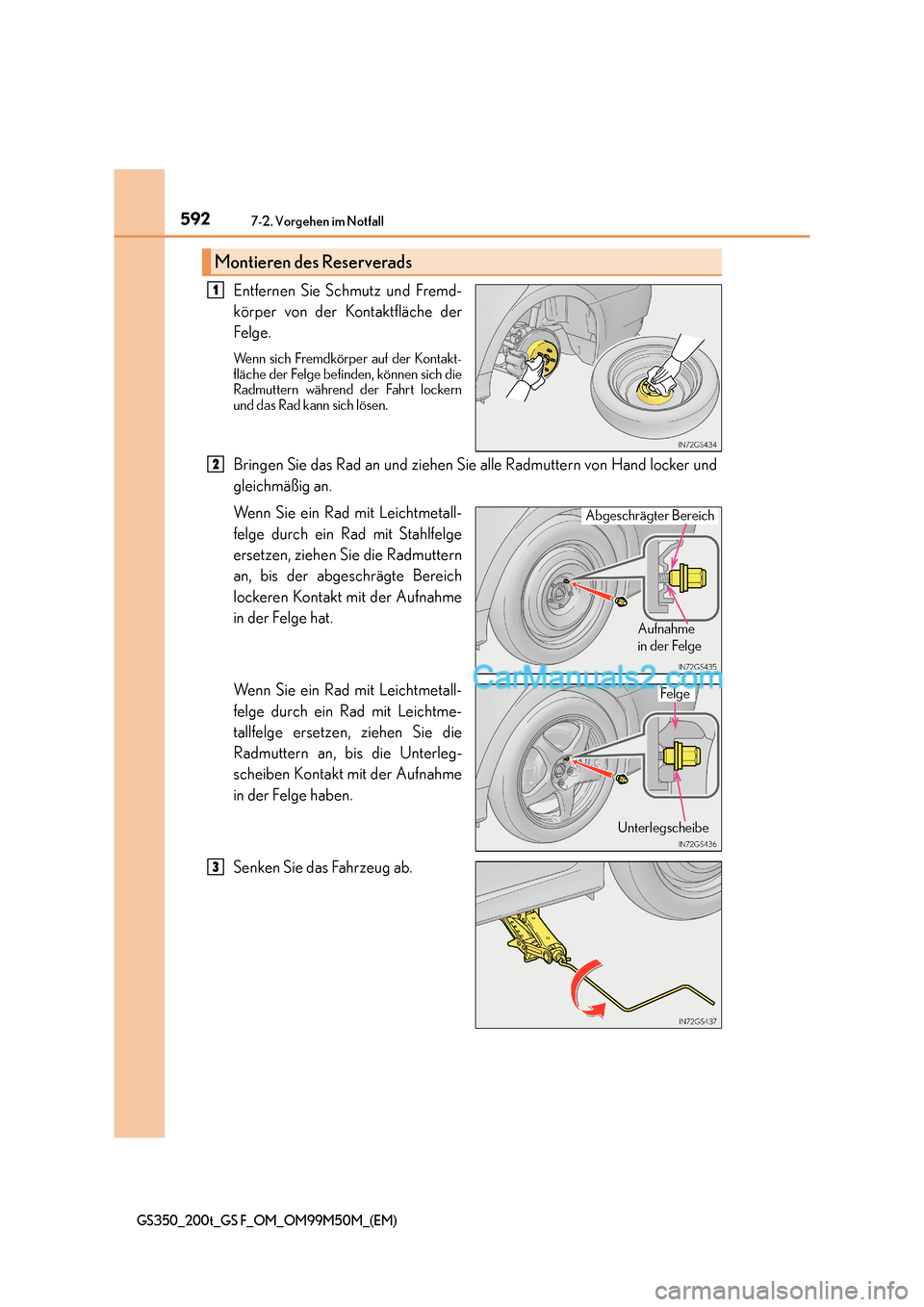

Montieren des Reserverads
1
2
Aufnahme
in der Felge
Abgeschrägter Bereich
Unterlegscheibe
Felge
3
