2016 Hyundai Blue City 블루시티 - 사용 설명서 (in Korean)

안전 장치
3-4
▶좌석쿠션 높이조절
노브로 돌리면 좌석쿠션 앞부분 높이를 조절
할 수 있습니다.
NO99031NO99031
노브로 돌리면 좌석쿠션 뒷부분 높이를 조절
할 수 있습니다.
JJWOM072JJWOM072
▶슬라이딩 조절 (앞·뒤 조절)
좌석아래 앞쪽에 위치한 레버를 위로 당겨 좌
석 전후 조절을 한후 레버를 놓습니다.
조절후에도 좌석을 가볍게 흔들어 확실하게
고정되어 있는지 확인한 후 사용하십시오.
FRVOM069FRVOM069

안전 장치
3-5
▶충격 흡수 기능 고정
고정레버를 당기면 좌석이 고정되고 레버를
좌측으로 밀면 충격 흡수 기능이 작동됩니다.
도로조건에 따라 미리 레버를 고정 조작 후 운
행 하십시오.
NO99010NO99010
0스프링서스펜션형
▶체중 조절 장치
운전자의 체중에 따라 조절하는 장치로 노브
를 우측으로 돌리면 체중눈금이 올라가고, 좌
측으로 돌리면 체중눈금이 내려 갑니다.
▶좌석 쿠션 높이 조절
쿠션 높이를 조절하는 장치로 레버를 누르면
서 쿠션 앞부분을 누르면 앞쪽이 내려가고 레
버를 위로 당기고 뒷부분을 누르면 뒤쪽이 내
려갑니다. 올리려면 레버를 누르고 올리면 자
동으로 원위치됩니다.
TR10301TR10301TR10300TR10300

안전 장치
3-6
TR10303TR10303
▶암레스트 조절
팔걸이는 필요에 따라 아래위 방향으로 사용
하십시오.
▶리크라이닝(좌석등받이 각도조절)
레버를 당겨 등받이 각도를 조절 적정한 각도
로 고정 사용하십시오.
▶슬라이딩 조절(앞·뒤조절)
좌석아래 앞쪽에 위치한 레버를 위로 당겨 좌
석 전후 조절을 한후 레버를 놓습니다.
조절후에도 좌석을 가볍게 흔들어 확실하게
고정되어 있는지 확인한 후 사용하십시오.
TR10304TR10304TR10302TR10302

안전 장치
3-7
MAHOM211MAHOM211
▶헤드레스트 조절
고정해제 로브를 돌리면 헤드레스트가 움직입
니다.
머리 받침의 각도를 조정해 주시고 높이조정
은 헤드레스트의 중앙부를 눈높이와 일치되도
록 합니다.
0가변식 에어서스펜션형
▶허리받침대 조절
허리부(상,하,좌,우)의 지지하는 힘을 조정할
수 있습니다.
좌석등받이(시트백) 상단의 지지력을 조
절합니다.
좌석등받이(시트백) 하단의 지지력을 조
절합니다.
좌석등받이(시트백) 좌·우측의 지지력을
조절합니다.
NO99012-1ANO99012-1A
•충돌시 머리 목의 부상 방지를 위하여 헤
드레스트를 제거한 상태에서는 절대로
주행하지 마십시오.
•주행중에는 헤드레스트를 조절하지 마
십시오.
운전자의 주의력이 산만하여 사고로 이
어질 수 있습니다.
경 고

안전 장치
3-8
▶좌석쿠션 조절
운전석 좌석에 있는 조절레버를 이용하여 운
전석의 승차감을 조절할 수 있습니다. 조절레
버를 위로 당기면 SOFT모드가 되고, 아래로
밀면 HARD 모드가 됩니다. 평상시에는 중앙
에 놓고 주행하십시오.
•SOFT : 고속도로와 같이 평탄한 포장도로
주행시 부드러운 승차감을 원할 때
사용합니다.
•HARD : 노면이 불규칙할 경우 잦은 출렁거
림을 방지하고 다소 딱딱한 느낌의
승차감을 원할 때 사용합니다.
EGMT403AEGMT403A
▶전·후 위치의 조절
좌석 아래 앞쪽에 위치한 잠금해제 레버를 위
로 당긴 상태에서 좌석의 전·후 위치를 조절한
후 레버에서 손을 떼면 고정됩니다.
조절 후에는 좌석을 가볍게 흔들어 확실하게
고정되어 있는가 확인한 후에 사용하십시오.
EGMT401AEGMT401A
▶좌석 각도의 조절
좌석의 각도를 조절하기 위하여 등을 약간 숙
인 후 레버를 들어 올리십시오. 레버를 들어 올
린 상태에서 원하는 각도로 기댄 후 레버를 놓
으십시오.
조절이 끝나면 레버의 위치가 처음의 상태로
되돌아와 좌석이 확실히 고정되었는지 확인한
후에 사용하십시오.
EGMT402AEGMT402A

안전 장치
3-9
노브로 돌리면 좌석쿠션 뒷부분 높이를 조절
할 수 있습니다.
JJWOM072JJWOM072
▶승·하차 보조 버튼
차량 정차 후 운전자가 일어날 때 불편하지 않
도록 좌석을 신속히 아래로 내리는 장치입니
다. 스위치(ON 또는 OFF 상태)는 공기탱크에
압축 공기가 있을 때만 사용을 할 수 있습니다.
• OFF(스위치가 눌려진 상태)
스위치를 OFF 상태로 누르면 운전석 좌석
이 밑으로 내려가 운전자가 쉽게 내릴 수
있습니다.
EGMT408AEGMT408A
▶좌석쿠션 높이조절
노브로 돌리면 좌석쿠션 앞부분 높이를 조절
할 수 있습니다.
NO99031NO99031

안전 장치
3-10
• ON(스위치가 올라온 상태)
스위치를 ON 상태로 누르면 운전석 좌석이
윗쪽으로 올라와, 좌석의 서스펜션 기능이
정상으로 작동됩니다. 주행 시에는 항상
ON상태로 사용하십시오.
0승객석 접이식 보조석
의자를 접을 때는 잠금장치(1)를 당겨서 잠금이
해제된 상태에서 등받이를 앞으로 접은 후 의자
전체를 측면으로 접으십시오. 펼칠때는 접는 역
순으로 펼치십시오.(잠금장치는 당기지 않아도
됩니다.)
※ 등받이는 펼친 후 고정이 되었는지 잠금장치
를 확인 하십시오.
OEGMT408OEGMT408
주 의
스위치를 OFF 상태로 하여 좌석을 내린 상태
로 주행을 하면 소음이 발생할 수도 있습니다.
등받이의 잠금장치를 완전히 고정하십시오.
그렇지 않으면 급정차시 등받이의 유동으로
승객이 다칠 수 있습니다.
경 고

안전 장치
3-11

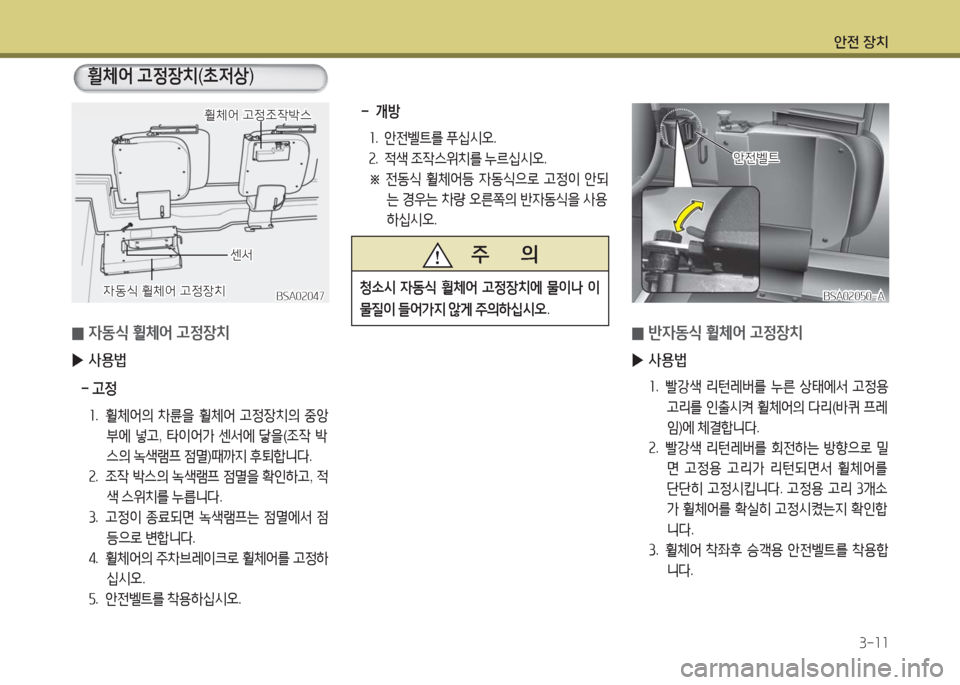

0자동식 휠체어 고정장치
▶사용법
- 고정
1. 휠체어의 차륜을 휠체어 고정장치의 중앙
부에 넣고, 타이어가 센서에 닿을(조작 박
스의 녹색램프 점멸)때까지 후퇴합니다.
2. 조작 박스의 녹색램프 점멸을 확인하고, 적
색 스위치를 누릅니다.
3. 고정이 종료되면 녹색램프는 점멸에서 점
등으로 변합니다.
4. 휠체어의 주차브레이크로 휠체어를 고정하
십시오.
5. 안전벨트를 착용하십시오.
BSA02047BSA02047자동식 휠체어 고정장치자동식 휠체어 고정장치
휠체어 고정조작박스휠체어 고정조작박스 - 개방
1. 안전벨트를 푸십시오.
2. 적색 조작스위치를 누르십시오.
※ 전동식 휠체어등 자동식으로 고정이 안되
는 경우는 차량 오른쪽의 반자동식을 사용
하십시오.
0반자동식 휠체어 고정장치
▶사용법
1. 빨강색 리턴레버를 누른 상태에서 고정용
고리를 인출시켜 휠체어의 다리(바퀴 프레
임)에 체결합니다.
2. 빨강색 리턴레버를 회전하는 방향으로 밀
면 고정용 고리가 리턴되면서 휠체어를
단단히 고정시킵니다. 고정용 고리 3개소
가 휠체어를 확실히 고정시켰는지 확인합
니다.
3. 휠체어 착좌후 승객용 안전벨트를 착용합
니다.
BSA02050-A BSA02050-A
안전벨트안전벨트
휠체어 고정장치(초저상)
주 의
청소시 자동식 휠체어 고정장치에 물이나 이
물질이 들어가지 않게 주의하십시오.
센서센서
