2016 Hyundai Blue City 블루시티 - 사용 설명서 (in Korean)

정기 점검
7-13
•가혹조건이란?
1. 짧은 거리 반복 주행시
2. 장시간 공회전 또는 장거리 저속 운전시
3. 잦은 정지와 출발 반복 도로조건 주행시
4. 산길, 오르막, 내리막 주행시
5. 트레일러 견인, 캠핑용 또는 케리어 사용시
6. 기온 32℃ 이상의 온도에서 교통체증 심한곳 주행
7. 먼지, 진흙, 비포장, 자갈 많은 거친 도로 또는 소금 성분 뿌려진 길 주행시
▶장치별 특성으로 인해 일부 장치가 동일한 점검 기간내에 있다 하더라도 점검 또는 교환의 거리가 다를 수 있습니다.
▶시간과 주행 거리중 먼저 도래하는 것을 기준으로 하여 교환 또는 점검·정비를 하십시오.
○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출 0가혹 조건
점 검 내 용점 검 방 법점 검 주 기비 고
엔진 오일 ●최초 1,000km 교환 후 매 20,000km 또는 6개월 마다
엔진 오일 필터●최초 1,000km 교환 후 매 20,000km 또는 6개월 마다
V-리브드 벨트●상태에 따라 수시 점검, 이상이 있으면 교환
브레이크 드럼 및 라이닝●상태에 따라 수시 점검, 이상이 있으면 교환
디스크브레이크 디스크 및 패드●상태에 따라 수시 점검, 이상이 있으면 교환
각 보디 샤시 부분, 프레임 볼트 재조임○필요시 수시점검

정기 점검
7-14

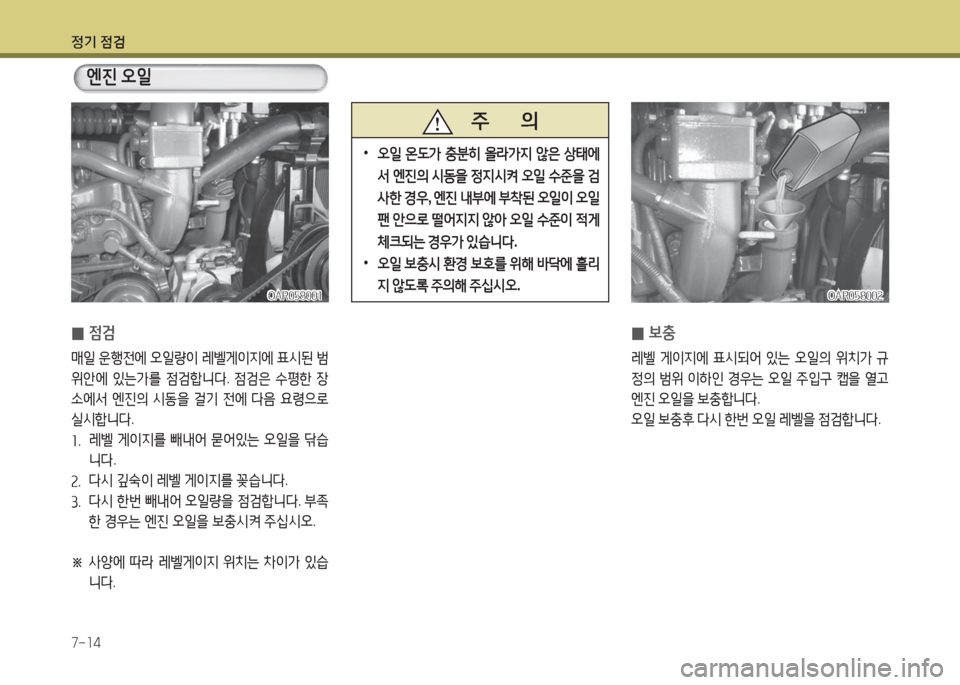

0점검
매일 운행전에 오일량이 레벨게이지에 표시된 범
위안에 있는가를 점검합니다. 점검은 수평한 장
소에서 엔진의 시동을 걸기 전에 다음 요령으로
실시합니다.
1. 레벨 게이지를 빼내어 묻어있는 오일을 닦습
니다.
2. 다시 깊숙이 레벨 게이지를 꽂습니다.
3. 다시 한번 빼내어 오일량을 점검합니다. 부족
한 경우는 엔진 오일을 보충시켜 주십시오.
※ 사양에 따라 레벨게이지 위치는 차이가 있습
니다.
OAR058001OAR058001
엔진 오일
0보충
레벨 게이지에 표시되어 있는 오일의 위치가 규
정의 범위 이하인 경우는 오일 주입구 캡을 열고
엔진 오일을 보충합니다.
오일 보충후 다시 한번 오일 레벨을 점검합니다.
OAR058002OAR058002
주 의
•오일 온도가 충분히 올라가지 않은 상태에
서 엔진의 시동을 정지시켜 오일 수준을 검
사한 경우, 엔진 내부에 부착된 오일이 오일
팬 안으로 떨어지지 않아 오일 수준이 적게
체크되는 경우가 있습니다.
•오일 보충시 환경 보호를 위해 바닥에 흘리
지 않도록 주의해 주십시오.

정기 점검
7-15
주 의
• 평탄한 장소에서 실시해 주십시오.
•오일 보충시 주입구로 먼지등이 들어가지
않도록 해 주십시오.
•오일의 양은 규정의 범위를 초과해 들어가
지 않도록 해 주십시오.
•오일 보충후의 점검은 6분 이상 지나고나
서 실시합니다. 바로 점검하면 적게 표시되
어 지나치게 많이 들어 갈 수 있습니다.
• 오일을 보충할 때는 주입구로 이물질 등이
들어가지 않도록 주의하십시오. 오일을 「최
고」선 이상까지 보충하면 엔진 고장을 일으
키게 되므로 「최고」선 이상 보충하지 마십
시오.
오일량의 점검중에 「최고」선 이상 오일을
보충했을 때나 이상을 느꼈을 때는 자사 직
영 서비스센터 또는 블루핸즈에 점검을 의
뢰하십시오.
주 의
• 오일 레벨 게이지를 닦을 때에는 반드시 깨
끗한 헝겊으로 닦으십시오. 이물질이 혼입
되면 엔진이 고장날 수 있습니다.
•엔진오일은 주행거리가 증가하면서 오일
도 소모됨에 따라 가혹운전시는 특히 수시
로 오일량을 점검하여 부족하면 보충하십
시오.
•엔진오일이 부족한 상태에서 차량을 계속
주행하면 고착되어 엔진 고장의 원인이 됩
니다.
주 의
•엔진오일은 엔진내부의 윤활 및 냉각작용
을 하여 엔진 성능 향상과 수명연장의 역할
을 합니다. 그리고, 밸브의 가이드와 스템 및
피스톤과 실린더 라이너를 윤활시킨 오일
이 연소실로 빨려들어가 연소 후 증발하여
엔진오일이 소모됩니다. 또한 고속, 고부하,
급가감속 운전, 장시간 공회전 및 교통체증
에 따른 빈번한 정지, 출발과 같이 차량을 운
행하면 주행거리에 비해 많은 양의 엔진오
일이 소모됩니다. 그러므로 일상 점검시 게
이지의 최소선 부근에 왔을 때 보충해야합
니다.
•CNG차량은 CNG전용 순정부품의 오일을
사용하십시오.(고온에서 점도를 확보해야
하며 극압 및 내마모 첨가제 등이 포함되어
있어야 합니다.)

정기 점검
7-16
0교환주기
1. 엔진 정지후 오일이 따뜻한 동안에 오일팬과
오일 필터의 드레인 플러그를 풀고 오일을 배
출 합니다.
2. 드레인 플러그를 확실하게 조이고, 오일 주입
구로 엔진 오일을 급유 합니다.
3. 엔진을 수분간 공회전 운전하여 오일이 새지
않는가를 확인합니다.
4. 엔진을 멈추고 6분 이상 기다렸다가 오일 레벨
게이지로 유량을 점검합니다. 엔진을 멈추고
즉시 점검하면 오일 레벨은 적게 나타납니다.
주 의
•환경보호를 위해 엔진오일을 흘리지 않도
록 주의 해 주십시오.
• 점검 및 교환시 주변에 남은 오일은 잘 닦
아내어 오일 누유가 없는가 꼭 점검하여 주
십시오.
•뜨거운 오일에 화상을 입지 않도록 주의 하
시고 보안경 및 보호장갑을 착용 하십시오.
주 의
•교환된 폐엔진오일을 하수도나 도로에 함
부로 버리면 환경법에 저촉되어 법적 제재
조치를 받습니다. 반드시 자사 직영 서비스
센터나 블루핸즈에 보내서 폐기 또는 재활
용케 하십시오.
•점검 및 교환시 주변에 남은 오일을 잘 닦
아내어 오일 누유가 없는가 꼭 점검해 주십
시오.
•엔진오일의 계속적인 접촉은 피부암의
한 원인이 될 수 있다는 사실이 실험용
쥐에 의한 실험을 통해 발견되었습니다.
비누와 물로 씻어 피부를 보호하십시오.
• 엔진오일이 어린이 손에 닿지 않도록 하
십시오.
• 주행 직후에는 엔진오일이 고온이므로
화상을 입을 우려가 있으므로 약간의 시
간이 흐른후에 온도가 내려가면 교환하
십시오.
경 고

정기 점검
7-17

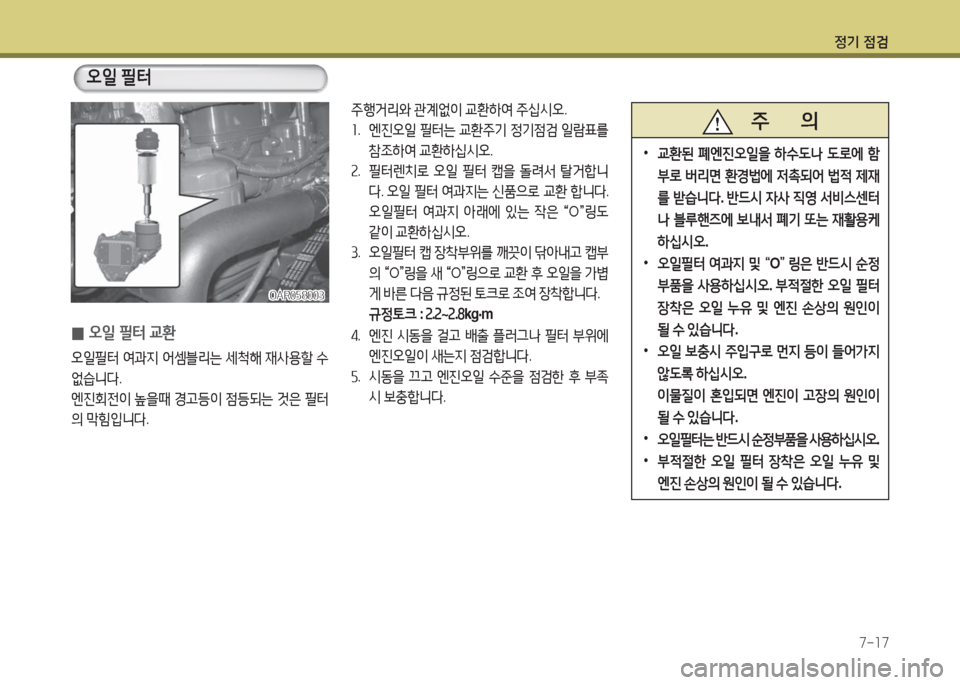

오일 필터
주행거리와 관계없이 교환하여 주십시오.
1. 엔진오일 필터는 교환주기 정기점검 일람표를
참조하여 교환하십시오.
2. 필터렌치로 오일 필터 캡을 돌려서 탈거합니
다. 오일 필터 여과지는 신품으로 교환 합니다.
오일필터 여과지 아래에 있는 작은 “O”링도
같이 교환하십시오.
3. 오일필터 캡 장착부위를 깨끗이 닦아내고 캡부
의 “O”링을 새 “O”링으로 교환 후 오일을 가볍
게 바른 다음 규정된 토크로 조여 장착합니다.
규정토크 : 2.2~2.8kg·m
4. 엔진 시동을 걸고 배출 플러그나 필터 부위에
엔진오일이 새는지 점검합니다.
5. 시동을 끄고 엔진오일 수준을 점검한 후 부족
시 보충합니다.
0 오일 필터 교환
오일필터 여과지 어셈블리는 세척해 재사용할 수
없습니다.
엔진회전이 높을때 경고등이 점등되는 것은 필터
의 막힘입니다.
OAR058003OAR058003
주 의
• 교환된 폐엔진오일을 하수도나 도로에 함
부로 버리면 환경법에 저촉되어 법적 제재
를 받습니다. 반드시 자사 직영 서비스센터
나 블루핸즈에 보내서 폐기 또는 재활용케
하십시오.
•오일필터 여과지 및 “O” 링은 반드시 순정
부품을 사용하십시오. 부적절한 오일 필터
장착은 오일 누유 및 엔진 손상의 원인이
될 수 있습니다.
•오일 보충시 주입구로 먼지 등이 들어가지
않도록 하십시오.
이물질이 혼입되면 엔진이 고장의 원인이
될 수 있습니다.
•오일필터는 반드시 순정부품을 사용하십시오.
•부적절한 오일 필터 장착은 오일 누유 및
엔진 손상의 원인이 될 수 있습니다.

정기 점검
7-18

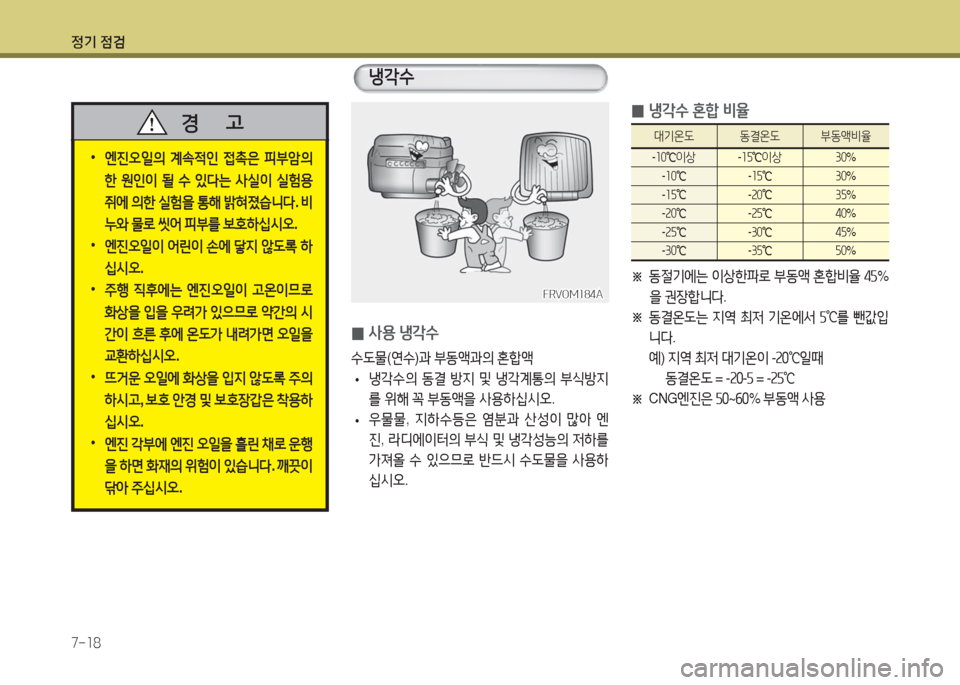

0사용 냉각수
수도물(연수)과 부동액과의 혼합액
•냉각수의 동결 방지 및 냉각계통의 부식방지
를 위해 꼭 부동액을 사용하십시오.
•우물물, 지하수등은 염분과 산성이 많아 엔
진, 라디에이터의 부식 및 냉각성능의 저하를
가져올 수 있으므로 반드시 수도물을 사용하
십시오.
냉각수
FRVOM184AFRVOM184A
0냉각수 혼합 비율
※ 동절기에는 이상한파로 부동액 혼합비율 45%
을 권장합니다.
※ 동결온도는 지역 최저 기온에서 5℃를 뺀값입
니다.
예) 지역 최저 대기온이 -20℃일때
동결온도 = -20-5 = -25℃
※ CNG엔진은 50~60% 부동액 사용
•엔진오일의 계속적인 접촉은 피부암의
한 원인이 될 수 있다는 사실이 실험용
쥐에 의한 실험을 통해 밝혀졌습니다. 비
누와 물로 씻어 피부를 보호하십시오.
•엔진오일이 어린이 손에 닿지 않도록 하
십시오.
•주행 직후에는 엔진오일이 고온이므로
화상을 입을 우려가 있으므로 약간의 시
간이 흐른 후에 온도가 내려가면 오일을
교환하십시오.
•뜨거운 오일에 화상을 입지 않도록 주의
하시고, 보호 안경 및 보호장갑은 착용하
십시오.
•엔진 각부에 엔진 오일을 흘린 채로 운행
을 하면 화재의 위험이 있습니다. 깨끗이
닦아 주십시오.
경 고대기온도 동결온도 부동액비율
-10℃이상-15℃이상 30%
-10℃-15℃30%
-15℃-20℃35%
-20℃-25℃40%
-25℃-30℃45%
-30℃-35℃50%

정기 점검
7-19
0점검 및 보충방법
냉각수 냉각수 보조 탱크 내의 수량이 부족한가
를 점검합니다.
주 의
부동액 농도가 부족 또는 과다할 경우 CNG연
료시스템의 열교환기에서 부동액 동결에 의한
파손이 우려되므로 보충 및 교환시 부동액 농
도가 50~60%가 되도록 유지하십시오.
주 의
동절기전에 냉각수의 비중을 측정하고 안전하
게 사용할 수 있는가 점검하여 주십시오.
•부동액은 독성이 있으므로 마시지 마십
시오. 만일 마신 경우는 즉시 토하고 의
사의 조치를 받아 주십시오.
•눈에 들어간 경우는 즉시 물로 충분히 씻
고 의사의 조치를 받아 주십시오.
경 고
주 의
• 냉각수의 점검 및 보충은 엔진룸의 냉각수
보조 탱크를 통하여 해 주십시오.
• 냉각수량의 점검은 수온이 낮을때 실시해
주십시오.
•수온이 낮을때 냉각수가 냉각수 보조 탱크
의 「MIN」 과 「MAX」 레벨 사이에 있어야 하
며, 수온이 높을때 수위가 「MAX」 레벨 이
상인 것은 정상입니다.
OCY076205OCY076205
00표준버스표준버스
OCY058002 OCY058002
00초저상초저상

정기 점검
7-20
※ 전량을 빼낸후 또는 수량 감소에 의해 주행중
경고등이 점등된 경우 냉각수 보조 탱크의
Min.과 Max. 레벨 사이까지 보충합니다.
▶라디에이터 누수점검
라디에이터, 라디에이터 호스등에서 누수가
없는가를 점검합니다. 또 차를 세워 놓은 지면
에 물이 누설된 흔적이 없는가를 조사합니다.
누설이 있을때는 자사 직영 서비스센터 또는
블루핸즈에서 점검을 받아 주십시오.
▶교환방법
1. 히터의 온도조정 레버를 고온측으로 합니다.
2. 냉각수 보조 탱크 캡을 열어 놓습니다.
3. 라디에이터 아웃렛 파이프 및 엔진의 각 드
레인 코크를 열어 냉각수를 배출 시킵니다.
4. 드레인 플러그를 조이고 나서 냉각수 보조
탱크 주입구로 수도물(온수가 좋음)을 넣어
시동을 걸고 공회전 상태의 운전으로 수온
을 85℃ 이상으로 올린뒤 약 10분동안 운전
하여 배출시킵니다. 배출한 물이 더러울때
는 투명하게 될때까지 물세척을 반복합니
다.
주 의
•보충할 냉각수는 혼합비율이 같은 것을 사
용하여 주십시오.
• 다른 종류의 부동액과 혼용하면 침전물이
발생할 수 있으므로 절대 혼합하여 사용하
지 마십시오.엔진이 뜨거울 때 급히 냉각수 보조 탱크 캡
을 열면 증기나 뜨거운 물이 뿜어나와 위험
하므로 수온이 떨어진 후에 천(수건) 등으로
캡을 감싼 후 천천히 조심스럽게 열어주십
시오.
경 고
