비상시 응급 조치
6-21
OPY067025OPY067025
0건널목에서 시동이 꺼진 경우
사람을 안전한 곳으로 이동시키십시오. 탑승자 또
는 부근의 사람에게 도움을 요청하여 차를 안전한
장소까지 이동합니다.(기어레버는 중립위치)
▶설치 방법
케이스에서 비상 삼각대를 꺼내 좌/우 날개를
올려 삼각형으로 맞추어 서로 교차되게 연결
홈에 고정시키십시오.
비상 삼각대 하단에 위치한 네개의 다리를 좌/
우로 펼쳐 넘어지지 않도록하여 차량 후방(주
간 100m, 야간 200m)에 고장 차량을 확인할
수 있는 비상 삼각대를 설치하십시오.
0고장 자동차 정지표지판(비상 삼각대)
▶사용 방법
• 차량 출고시 본 취급설명서와 함께 키트 박
스에 넣어져 지급된 고장 자동차 정지표지
판(비상 삼각대)를 항상 즉시 사용할 수 있
는 위치에 보관하십시오.
• 도로 교통법에서 규정하고 있는 고장 자동
차 정지표지판(비상 삼각대)은 주행전에 반
드시 휴대 여부 및 위치를 확인하십시오.
HLZ4017HLZ4017 주 의
고장 자동차 정지표지판(비상 삼각대)을 설치
하고자 할 경우 통행 차량에 주의하여 안전하
게 설치하십시오.

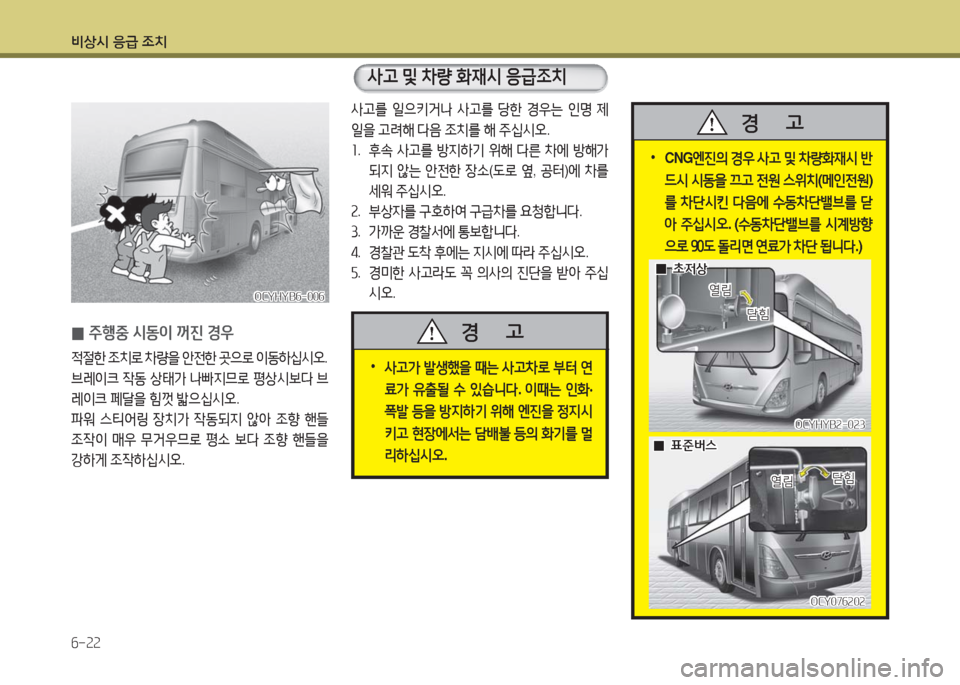

비상시 응급 조치
6-22
•CNG엔진의 경우 사고 및 차량화재시 반
드시 시동을 끄고 전원 스위치(메인전원)
를 차단시킨 다음에 수동차단밸브를 닫
아 주십시오. (수동차단밸브를 시계방향
으로 90도 돌리면 연료가 차단 됩니다.)
경 고
• 사고가 발생했을 때는 사고차로 부터 연
료가 유출될 수 있습니다. 이때는 인화·
폭발 등을 방지하기 위해 엔진을 정지시
키고 현장에서는 담배불 등의 화기를 멀
리하십시오.
경 고
OCYHYB2-023OCYHYB2-023
열림열림
닫힘닫힘
OCY076202OCY076202
열림열림닫힘닫힘
사고를 일으키거나 사고를 당한 경우는 인명 제
일을 고려해 다음 조치를 해 주십시오.
1. 후속 사고를 방지하기 위해 다른 차에 방해가
되지 않는 안전한 장소(도로 옆, 공터)에 차를
세워 주십시오.
2. 부상자를 구호하여 구급차를 요청합니다.
3. 가까운 경찰서에 통보합니다.
4. 경찰관 도착 후에는 지시에 따라 주십시오.
5. 경미한 사고라도 꼭 의사의 진단을 받아 주십
시오.
사고 및 차량 화재시 응급조치
OCYHYB6-006OCYHYB6-006
0주행중 시동이 꺼진 경우
적절한 조치로 차량을 안전한 곳으로 이동하십시오.
브레이크 작동 상태가 나빠지므로 평상시보다 브
레이크 페달을 힘껏 밟으십시오.
파워 스티어링 장치가 작동되지 않아 조향 핸들
조작이 매우 무거우므로 평소 보다 조향 핸들을
강하게 조작하십시오.
00초저상초저상
00표준버스표준버스

비상시 응급 조치
6-23
※ 시동키를 끄는 경우 연료차단밸브가 닫혀 엔진
을 통한 연료의 외부 누출을 방치함으로써 안
전사고를 예방할 수 있습니다.
OMB064001OMB064001
0비상용 망치
비상 시 차량에 비치되어 있는 비상용 햄머를 사
용하여 유리창을 깨고 탈출하십시오.
손잡이를 잡고 당기면 비상용 햄머를 분리 할 수
있습니다.
유리창을 깰 때 유리조각이 비산되면 인체
에 부상을 초래할 수 있으므로 사용 전 주위
를 확인하고 조심스럽게 사용하십시오.
경 고

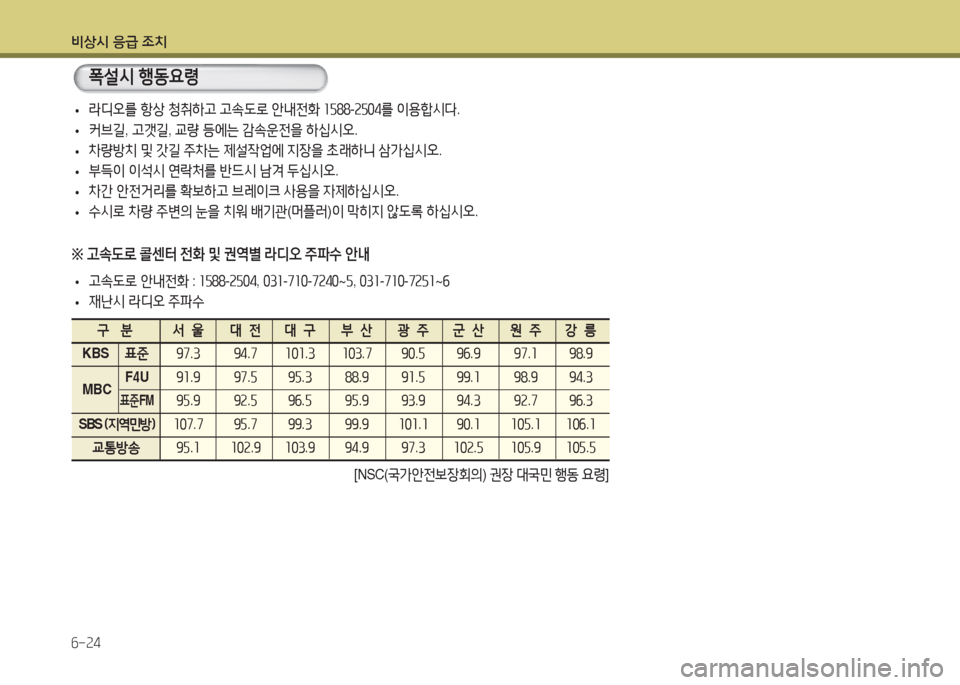

비상시 응급 조치
6-24
•라디오를 항상 청취하고 고속도로 안내전화 1588-2504를 이용합시다.
•커브길, 고갯길, 교량 등에는 감속운전을 하십시오.
•차량방치 및 갓길 주차는 제설작업에 지장을 초래하니 삼가십시오.
•부득이 이석시 연락처를 반드시 남겨 두십시오.
•차간 안전거리를 확보하고 브레이크 사용을 자제하십시오.
•수시로 차량 주변의 눈을 치워 배기관(머플러)이 막히지 않도록 하십시오.
※ 고속도로 콜센터 전화 및 권역별 라디오 주파수 안내
•고속도로 안내전화 : 1588-2504, 031-710-7240~5, 031-710-7251~6
•재난시 라디오 주파수
[NSC(국가안전보장회의) 권장 대국민 행동 요령]
폭설시 행동요령
구 분 서 울 대 전 대 구 부 산 광 주 군 산 원 주 강 릉
KBS 표준 97.3 94.7 101.3 103.7 90.5 96.9 97.1 98.9
MBC F4U 91.9 97.5 95.3 88.9 91.5 99.1 98.9 94.3
표준FM 95.9 92.5 96.5 95.9 93.9 94.3 92.7 96.3
SBS (지역민방) 107.7 95.7 99.3 99.9 101.1 90.1 105.1 106.1
교통방송 95.1 102.9 103.9 94.9 97.3 102.5 105.9 105.5

7
정기 점검
7장 목차
점검 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3
운전자 의무 준수 사항 ......................................................7-3
점검 정비시 주의사항 .......................................................7-4
일상 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-6
정기 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
통상 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-13
엔진 오일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14
점검 ................................................................................7-14
보충 ................................................................................7-14
교환주기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-16
오일 필터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-17
오일 필터 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-17
냉각수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-18
사용 냉각수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-18
냉각수 혼합 비율 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-18
점검 및 보충방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-19
라디에이터 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-21
변속기 오일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
변속기 오일 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
리어 액슬 오일 교환 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
초저상 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
표준버스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
에어 클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-24
에어 클리너 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-24
엘리먼트의 교환 방법 .....................................................7-24
파워 스티어링 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-26
점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-26
오일 배출 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-26
오일 필터의 세척 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-27
에어 빼기 작업 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-28
타이어의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-28
타이어의 공기압 점검 .....................................................7-28
타이어 외관 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
타이어 홈의 깊이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
배터리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-30
배터리 터미널부의 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-30
브레이크 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-32
브레이크 밸브의 배기음 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-32
페달의 유격 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
브레이크 작동 상태 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
주차 브레이크 작동상태 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
에어드라이어 취급 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
1년 또는 5만km 주행시마다 교환해야 합니다 ..................7-34
에어 탱크 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-34
조향 핸들 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-35
유격, 이완, 덜거덕 거림의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-35
조작 상태의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-35

정기 점검
와이퍼 블레이드의 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
와셔액 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
팬구동 시스템(초저상) .......................................................7-37
팬 구동용 오일 교환 방법(초저상) ...................................7-37
HEV(하이브리드) 냉각시스템 ...........................................7-38
냉각수 교환방법 ............................................................7-38
하이브리드 쿨링 시스템 표시등(초저상) .........................7-39
그리스 주유부분 ................................................................7-40
그리스 윤활 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-40
그리스 자동주유장치 ..........................................................7-42
금호산업 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-42
링컨(LINCOLN) .............................................................7-44
CNG 점검·정비..................................................................7-46
용기(실린더)측 ...............................................................7-46
엔진측 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-46
연료제어측 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-46
연료실린더 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
용기 차단밸브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
수동차단밸브 작동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
오일 드레인 및 연료필터 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-48
연료 압력조절기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-48
에어 압력조절기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-49
연료 압력 센서(NGTP) ...................................................7-49
열교환기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-49
연료량 조절 밸브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-49
연료/공기 혼합기(MIXER) ..............................................7-50
전자드로틀 보디 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
흡기온도(MAT) 흡기압력(MAP) 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
드로틀 전단입력(PTP) 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
냉각 수온 센서(ECT) ......................................................7-51
점화 코일 / 스파크 플러그 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-51
습도센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-52
산소 센서(UEGO) ..........................................................7-52
가속도 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-53
웨스터 게이트 조절밸브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-53
부스터 모니터 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-53
블로바이 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-54
전자식 엔진 제어 장치 ....................................................7-54
각종 램프의 위치 ...............................................................7-55
초저상 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-55
표준버스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
배출가스 규제(CNG) .........................................................7-58
유해 배출가스 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-58
배출가스 제어장치의 관리 및 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-59
에어 클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-59
촉매 변환 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-59

정기 점검
7-3
자동차는 시간이 경과하고 주행거리가 증가함에
따라 그 기능이 노화됩니다.
당사에서 추천하는 정기 점검 주기표에 따라 점
검 정비하여 차량의 수명을 연장하고 주행중의
갑작스런 고장으로 인한 사고의 위험에서 벗어나
십시오.
(「정기 점검 주기표」 참조)
점검 정비를 할때는 반드시 자사 순정부품을 사
용하시고 차량에 대한 특별한 지식과 장비를 갖
춘 자사 직영 서비스센터 또는 블루핸즈에서 실
시하십시오.
만일, 순정부품을 사용하지 않거나 자사 직영 서
비스센터 또는 블루핸즈가 아닌 곳에서 점검 정
비하여 발생하는 클레임은 보증수리 기간이라도
보증수리를 받을 수 없으므로 주의하십시오. 자
세한 사항은 보증서를 참고하십시오.
또한, 자동차 관리법에 따라 자동차 소유자는 자
동차 신규등록일로 부터 해당 기간이 경과되면
반드시 점검 및 검사를 받아야 합니다.
0운전자 의무 준수 사항
점검 정비
•잘못된 점검 정비는 고장의 원인이 됩니다.
본 취급설명서에 기재된 점검 정비 방법은
비교적 운전자가 손쉽게 할 수 있는 항목입
니다.
그러나, 보증기간 내라도 운전자의 잘못된
점검 정비로 인한 클레임은 보증수리를 받
을 수 없음에 유념하십시오.
기재된 점검 정비 방법이 어렵고 이해되지
않으면 자사 직영 서비스센터 또는 블루핸
즈에 점검 정비를 의뢰하십시오.
•물 또는 왁스 등 액체성 물질로 엔진룸을
청소할 경우 차량의 전기계통에 이상을 초
래하여 정상적인 차량운행이 불가능할 수
있으므로 액체성 물질로 엔진룸을 청소하
지 마십시오.
주 의점검 정비를 할때는 반드시 세심한 주의를 기
울여 안전사고가 일어나지 않도록 하십시오.
경 고

정기 점검
7-4
0점검 정비시 주의사항
•경사가 없는 평탄한 장소에서 실시하십시오.
•시동 키를 「LOCK」 또는 「ACC」 로 한 후 1단
(엔진 시동 상태에서 점검이 필요할 때는 「N」
(중립)) 에 위치시킨 후 주차 브레이크를 작동
시켜 놓으십시오.
•엔진 시동 상태에서 점검을 해야 할 때가 아
니면 반드시 엔진 시동을 끄십시오.
•점검 정비는 환기가 잘 되는 장소에서 실시하
십시오.
•차량 밑에서 작업할 때는 반드시 리프터를 사
용하십시오.
•배터리의 「-」 단자를 분리하고 점검 정비하십
시오.
•배터리, 점화 케이블, 전기 배선에는 전류
가 흐르고 있다는 것에 유념하여 퓨즈, 메
인퓨즈가 단선되지 않도록 하십시오.
•엔진 룸 점검 또는 정비 시 연료 관련 부품
위에 무거운 물건을 올려 놓거나 무리한 힘
또는 충격을 가하지 마십시오.
•연료 계통(연료 라인 및 연료 분사장치) 정
비 시에는 반드시 자사 직영 서비스센터 또
는 블루핸즈에서 실시하십시오.
주 의
•인공 심장 등 인공 장기 사용자는 엔진이
작동 중일 경우 엔진에 가까이 접근하지
마십시오. 인젝터 등 전자제어 장치의 고
압 전류에 의해 이상 작동이 발생할 수
있습니다.
•엔진부를 점검할 때는 반드시 엔진을 정지
시키고 엔진이 식은 후에 실시하십시오.
그렇지 않으면 화상을 입을 수 있습니다.
•엔진을 시동시키고 밀폐된 장소에서 점
검 정비할 경우 배기가스에 중독될 수 있
으니 반드시 환기를 시키십시오.
•잭으로 차량을 받친 상태에서 차량 밑으
로 들어가지 마십시오.
잭으로 부터 차량이 미끄러지면 심각한
부상을 초래할 수 있습니다.
경 고
