2016 Hyundai Blue City 블루시티 - 사용 설명서 (in Korean)

안내

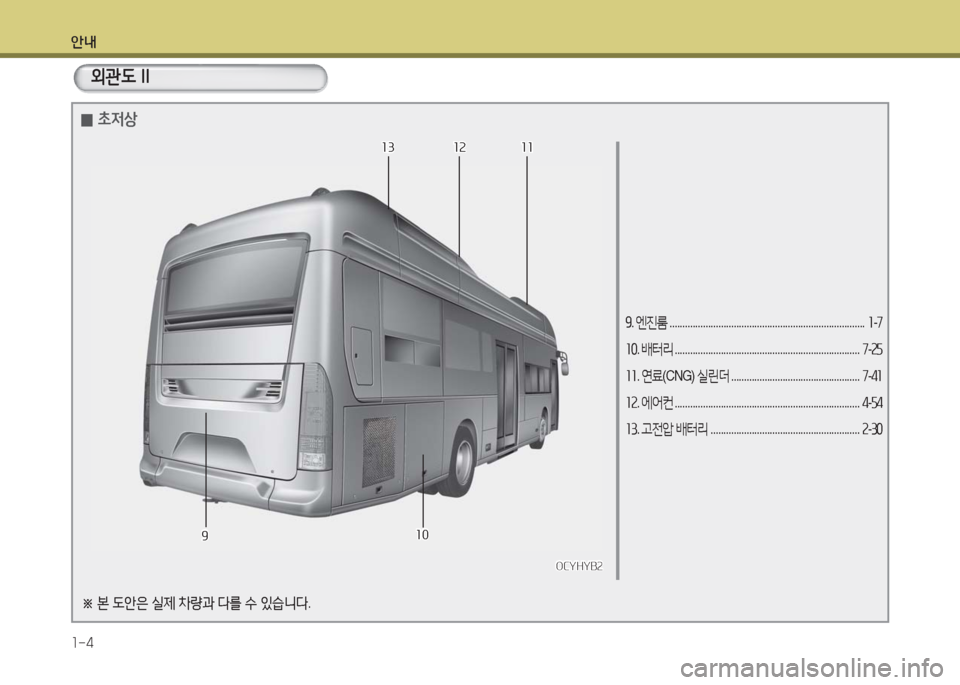

1-4
외관도 II
9. 엔진룸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
10. 배터리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-25
11. 연료(CNG) 실린더 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-41
12. 에어컨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-54
13. 고전압 배터리 .......................................................... 2-30
※ 본 도안은 실제 차량과 다를 수 있습니다.
OCYHYB2OCYHYB2
991010
131312121111
0초저상

안내

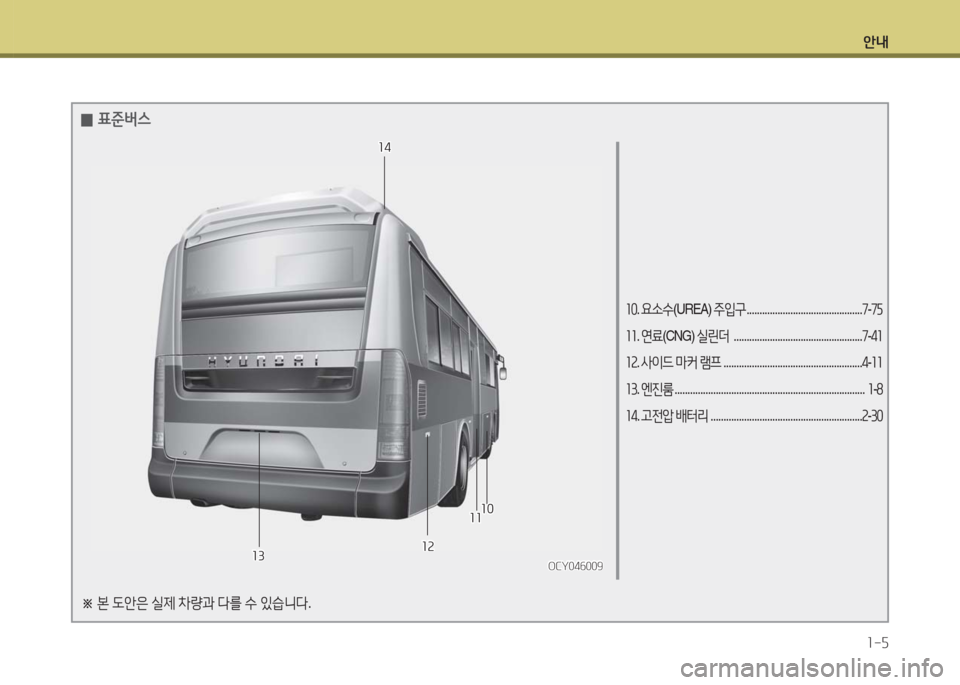

1-5
10. 요소수(UREA) 주입구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-75
11. 연료(CNG) 실린더 ..................................................7-41
12. 사이드 마커 램프 ......................................................4-11
13. 엔진룸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
14. 고전압 배터리 ...........................................................2-30
※ 본 도안은 실제 차량과 다를 수 있습니다.
OCY046009OCY0460091313
1010
1414
1212
1111
0표준버스

안내

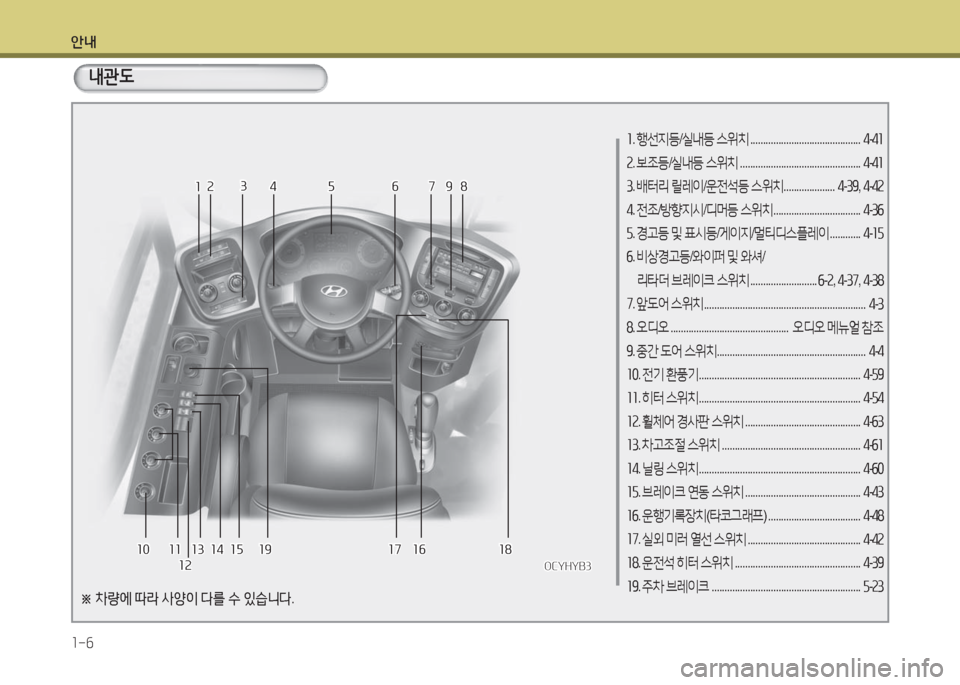

1-6
1. 행선지등/실내등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
2. 보조등/실내등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
3. 배터리 릴레이/운전석등 스위치.................... 4-39, 4-42
4. 전조/방향지시/디머등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-36
5. 경고등 및 표시등/게이지/멀티디스플레이 . . . . . . . . . . . . 4-15
6. 비상경고등/와이퍼 및 와셔/
리타더 브레이크 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . .6-2, 4-37, 4-38
7. 앞도어 스위치 ............................................................... 4-3
8. 오디오 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 오디오 메뉴얼 참조
9. 중간 도어 스위치.......................................................... 4-4
10. 전기 환풍기 ............................................................... 4-59
11. 히터 스위치 ............................................................... 4-54
12. 휠체어 경사판 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-63
13. 차고조절 스위치 ...................................................... 4-61
14. 닐링 스위치 ............................................................... 4-60
15. 브레이크 연동 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-43
16. 운행기록장치(타코그래프) .................................... 4-48
17. 실외 미러 열선 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-42
18. 운전석 히터 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-39
19. 주차 브레이크 .......................................................... 5-23
내관도
※ 차량에 따라 사양이 다를 수 있습니다.
OCYHYB3OCYHYB3
112233445566778899
14141313
1212
1515161617171919181810101111

안내

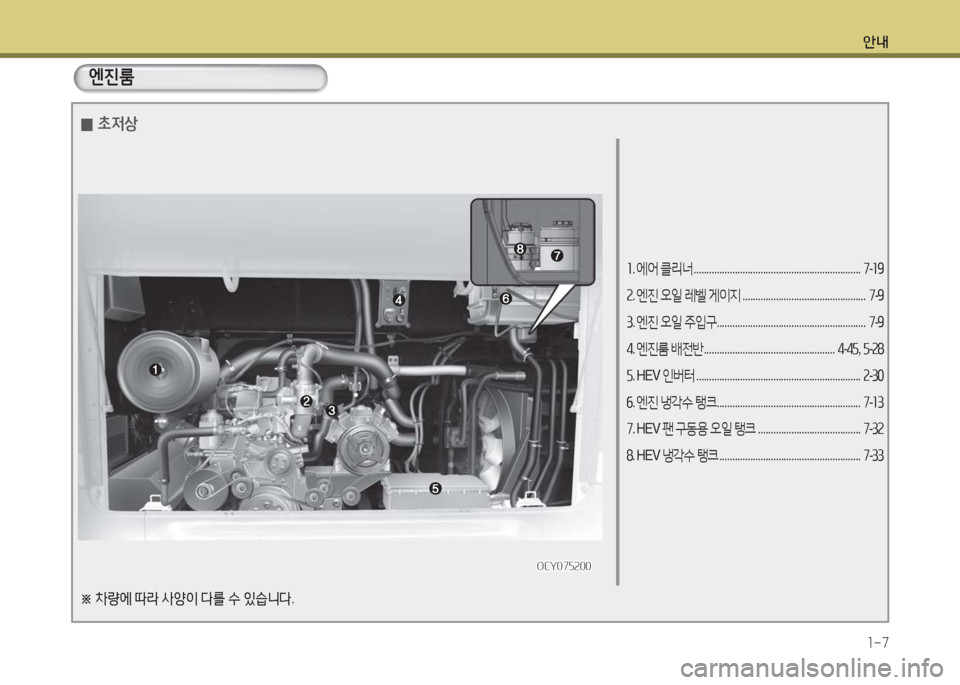

1-7
1. 에어 클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-19
2. 엔진 오일 레벨 게이지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9
3. 엔진 오일 주입구.......................................................... 7-9
4. 엔진룸 배전반 ................................................... 4-45, 5-28
5. H E V 인버터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-30
6. 엔진 냉각수 탱크........................................................ 7-13
7. H E V 팬 구동용 오일 탱크 ........................................ 7-32
8. H E V 냉각수 탱크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-33
엔진룸
※ 차량에 따라 사양이 다를 수 있습니다.
OCY075200OCY075200
0초저상

안내

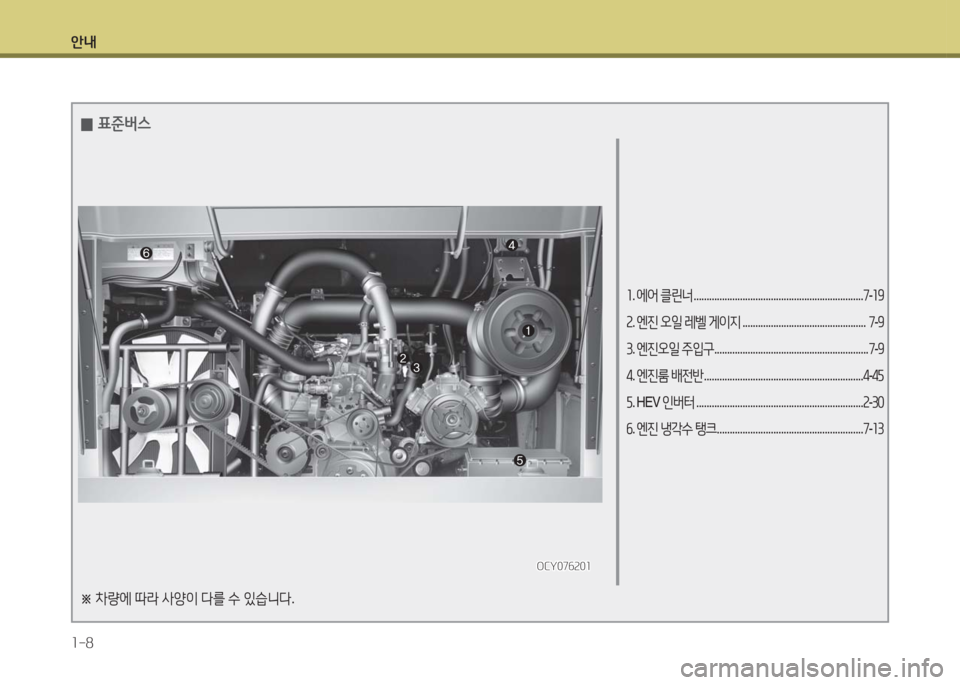

1-8
1. 에어 클린너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-19
2. 엔진 오일 레벨 게이지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9
3. 엔진오일 주입구............................................................7-9
4. 엔진룸 배전반 ..............................................................4-45
5. H E V 인버터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-30
6. 엔진 냉각수 탱크.........................................................7-13
※ 차량에 따라 사양이 다를 수 있습니다.
OCY076201OCY076201
0표준버스

3
안전 장치
3장 목차
좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ......................................3-2
운전석 ................................................................................................ 3-2
에어서스펜션형 ................................................................................ 3-3
스프링서스펜션형 ............................................................................ 3-5
가변식 에어서스펜션형.................................................................. 3-7
승객석 접이식 보조석 .................................................................. 3-10
휠체어 고정장치 ........................................................................... 3-11
자동식 휠체어 고정장치 .............................................................. 3-11
반자동식 휠체어 고정장치 .......................................................... 3-11
안전벨트 ........................................................................................ 3-12
임산부의 안전 벨트 착용 ............................................................. 3-13
3점식 안전 벨트(운전석, 승객석) ............................................. 3-14
2점식 안전 벨트(승객석) ............................................................. 3-15
안전 벨트의 적절한 사용 및 관리 .............................................3-16

안전 장치

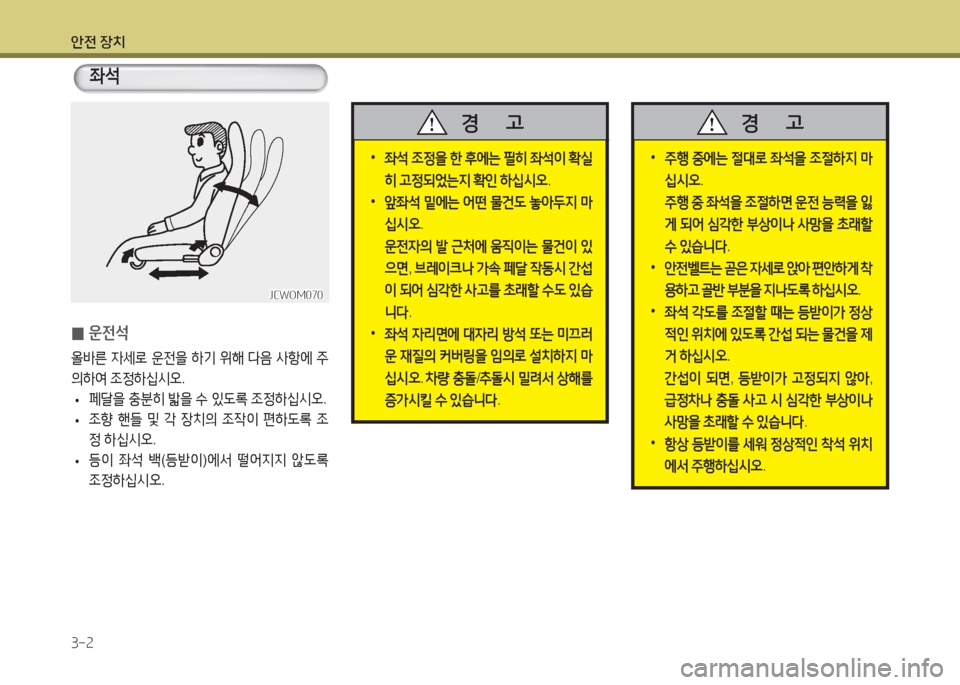

3-2
좌석
0운전석
올바른 자세로 운전을 하기 위해 다음 사항에 주
의하여 조정하십시오.
•페달을 충분히 밟을 수 있도록 조정하십시오.
•조향 핸들 및 각 장치의 조작이 편하도록 조
정 하십시오.
•등이 좌석 백(등받이)에서 떨어지지 않도록
조정하십시오.
JCWOM070JCWOM070
•좌석 조정을 한 후에는 필히 좌석이 확실
히 고정되었는지 확인 하십시오.
•앞좌석 밑에는 어떤 물건도 놓아두지 마
십시오.
운전자의 발 근처에 움직이는 물건이 있
으면, 브레이크나 가속 페달 작동시 간섭
이 되어 심각한 사고를 초래할 수도 있습
니다.
•좌석 자리면에 대자리 방석 또는 미끄러
운 재질의 커버링을 임의로 설치하지 마
십시오. 차량 충돌/추돌시 밀려서 상해를
증가시킬 수 있습니다.
경 고
• 주행 중에는 절대로 좌석을 조절하지 마
십시오.
주행 중 좌석을 조절하면 운전 능력을 잃
게 되어 심각한 부상이나 사망을 초래할
수 있습니다.
•안전벨트는 곧은 자세로 앉아 편안하게 착
용하고 골반 부분을 지나도록 하십시오.
•좌석 각도를 조절할 때는 등받이가 정상
적인 위치에 있도록 간섭 되는 물건을 제
거 하십시오.
간섭이 되면, 등받이가 고정되지 않아,
급정차나 충돌 사고 시 심각한 부상이나
사망을 초래할 수 있습니다.
•항상 등받이를 세워 정상적인 착석 위치
에서 주행하십시오.
경 고

안전 장치
3-3
0에어서스펜션형
▶리크라이닝(좌석등받이 각도조절)
좌석등받이 각도 조절레버를 위로 당겨 각도
조절을 한후 레버를 놓습니다.
NO99011NO99011
▶럼버서포트(허리지지장치)
허리부분을 지지하는 조절레버를 앞으로 회전
시켜 조절을 하십시오.
NO99012NO99012
▶암레스트조절
팔걸이는 필요에 따라 아래 방향으로 내린후
사용하십시오.
VTHOM047VTHOM047
